Tonomat Teleramic 200, Ditchburn Music Maker Teleramic (1960) ••• Tonomat Teleramic 200B (1960)
Vertrieb England / Distributor England: Ditchburn
Vertrieb Frankreich / French distributor: Electronique et Mecanique SA, Monte Carlo

Designer Selection Device: Norbert Acker, patent DE1,187,296B - filed 1960

Specifications – Speaker Connection

Teleramic 200

Ditchburn Music Maker Teleramic

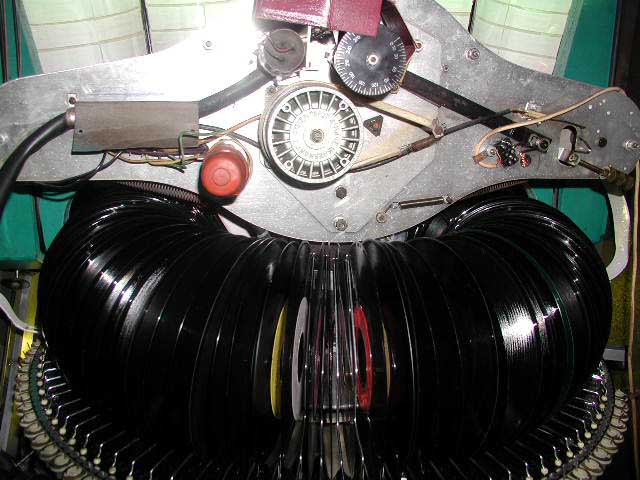

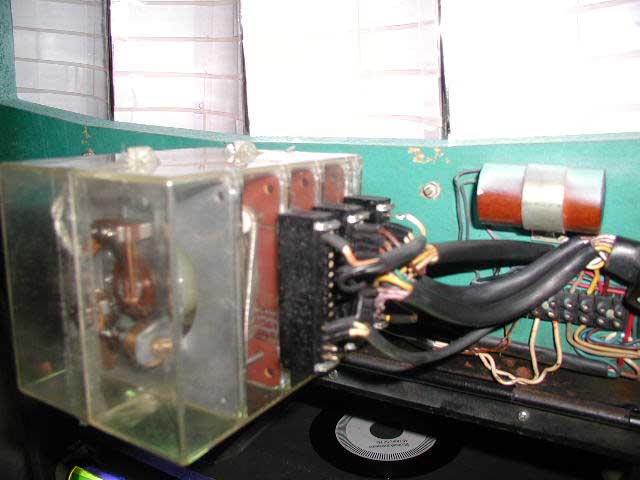

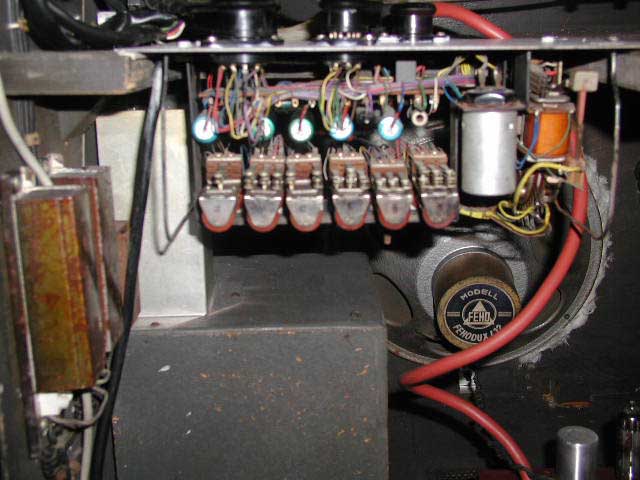

Teleramic

Photos: Marc L.

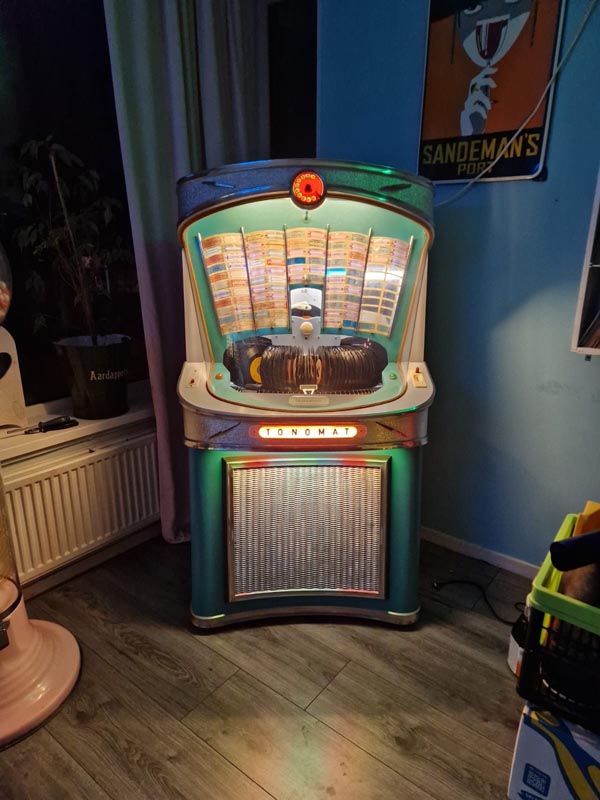

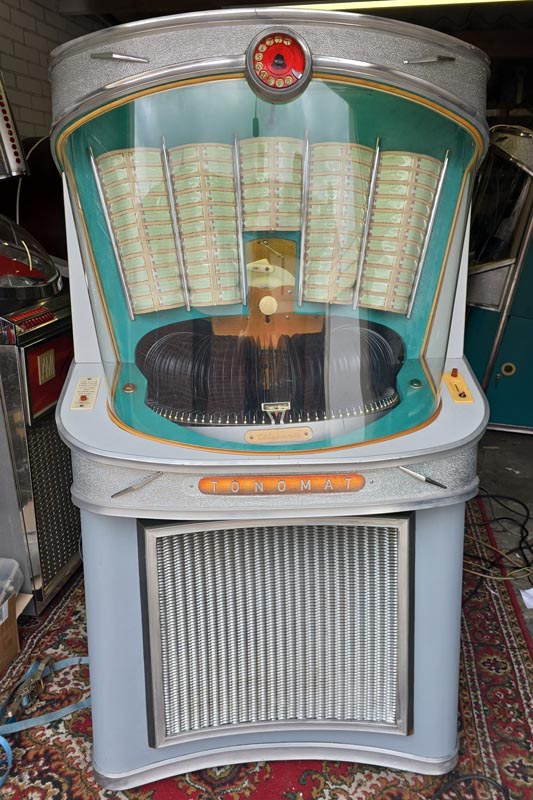

Teleramic 200 Tonomat

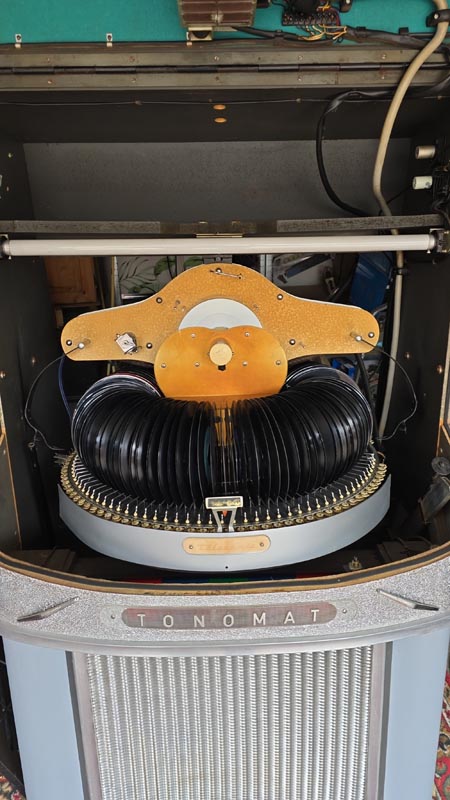

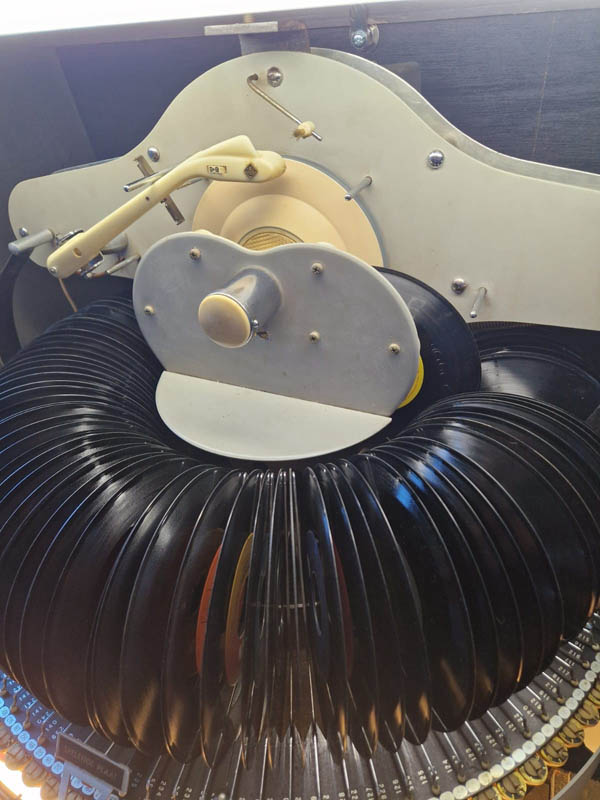

Teleramic 200 Tonomat

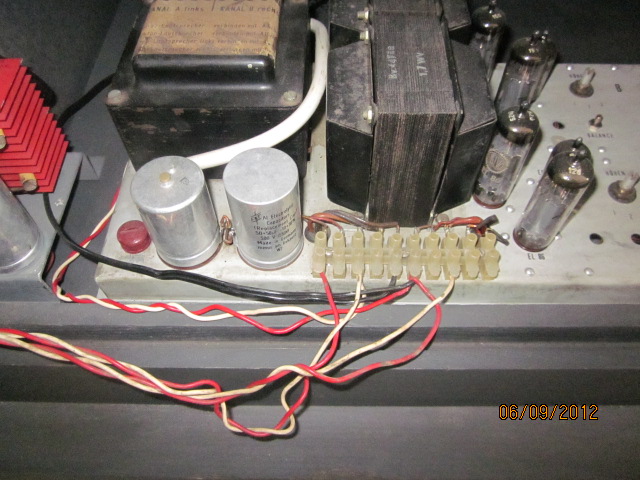

Verstärker / Amplifier TS-60 by Klein & Hummel

Röhren: 2x ECC83, 2x ECF80 und 4x EL86

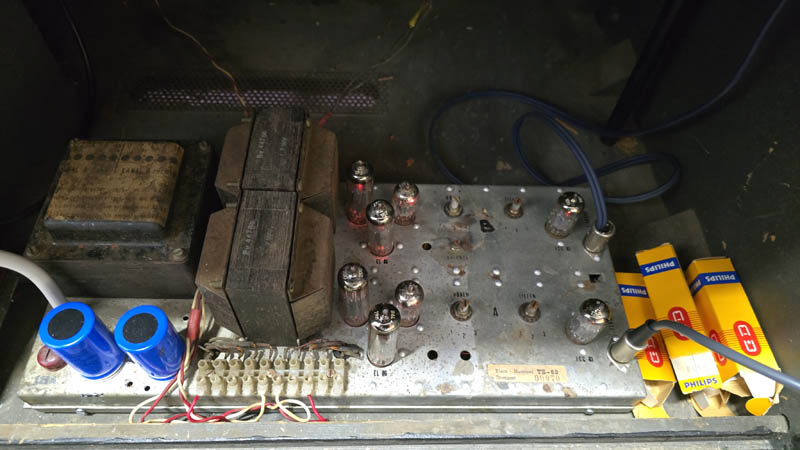

Verstärker Amplifier TS-60

Photo: Marc L.
Verstärker Amplifier TS-60

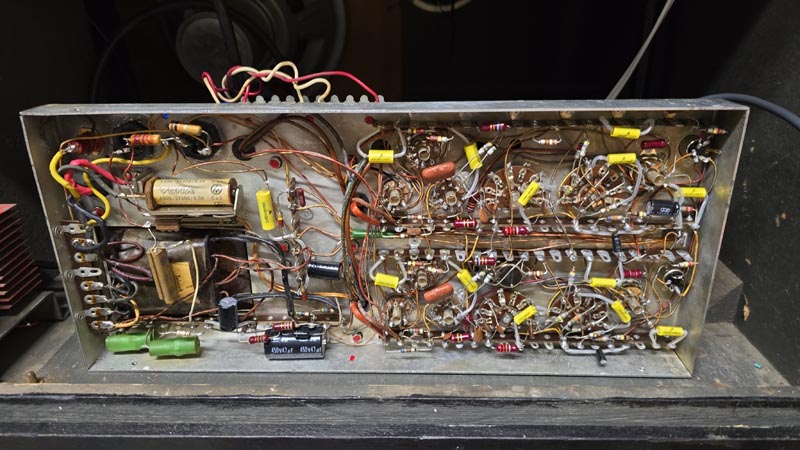

TS60 - Telewatt Verstärker Amplifier

Tonomat Teleramic 200B - mit seitlichen Kopflautsprechern

Fotos: Haufe u. Rethorst - Musikbox-Welt
Tonomat Teleramic 200B

Technische Daten - Specifications
	Telermaic by Tonomat	Ditchburn Music Maker
Wahlen / Selections	200	200
Lampen / Lamps	Cabinet: 2x TL 13W / 21" / T5 and 1x TL 16W / 29" / T8 Credit: 2x Ba7s 60V / 0,02A / 1,2W	Cabinet: 2x TL 13W / 21" / T5 and 1x TL 16W / 29" / T8 Credit: 2x Ba7s 60V / 0,02A / 1,2W
Verstärker / Amplifier	Klein & Hummel TS-60: 2x ECC 83, 2x ECF 80, 4x EL 86 Rectifier: 2x OY 5069 Potentiometer: 2x 20k log	Klein & Hummel TS-60: 2x ECC 83, 2x ECF 80, 4x EL 86 Gleichrichter: 2x OY 5069 Potentiometer: 2x 20k log Klein & Hummel TS-65: 2x ECC 83, 2x ECF 80, 4x EL 86 3x rectifier BY104 Potentiometer: 2x 20k log
Netzteil / Power Supply
Kreditgerät / Credit Unit

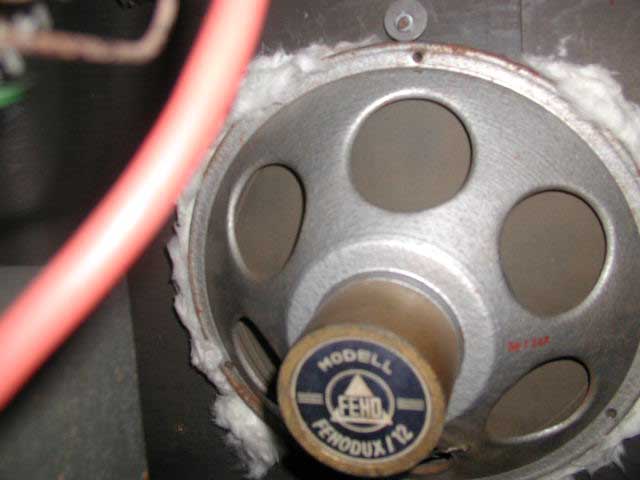

Lautsprecher / Speaker	200: 1x Bass: 30 cm / 12 W / 5 Ω 1x Hochtöner: 13 cm / 14 W / 1,5 Ω (P501 mit Spezialmagnet 11000 gauß) 200B: 1x Bass: 30 cm / 12 W / 5 Ω 1x Hochtöner: 13 cm / 14 W / 1,5 Ω 2x Mitteltöner: 7 W / 5 Ω	200: 1x Bass: 30 cm / 12 W / 5 Ω 2 x Hochtöner 13 cm / 4 W / 1,5 Ω 200B:
Tonabnehmer / Cartridge	Elac KST 103	Elac KST 103
Sicherungen / Fuses	Power supply: 500 mA \| Amplifier: 1.25A	Power supply: 500 mA \| Amplifier: 1.25A
Schlüssel / Key
Abmessungen / Size	W x H x D: 154 x 84 x 70 cm \| 120 kg	W x H x D: 154 x 84 x 70 cm \| 120 kg
Zubehör / Accessories
Besonderheiten / Features

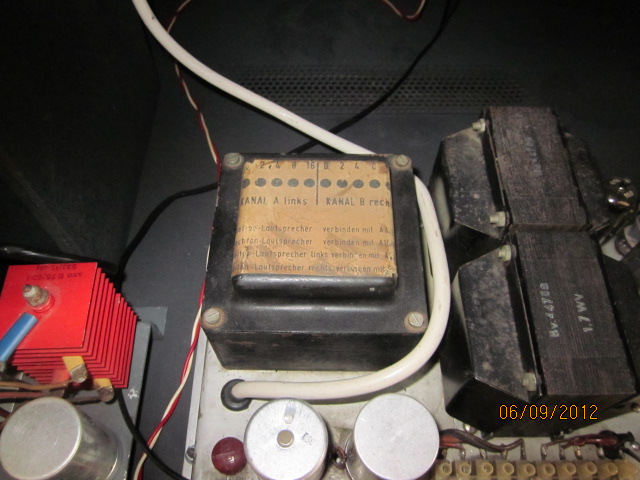

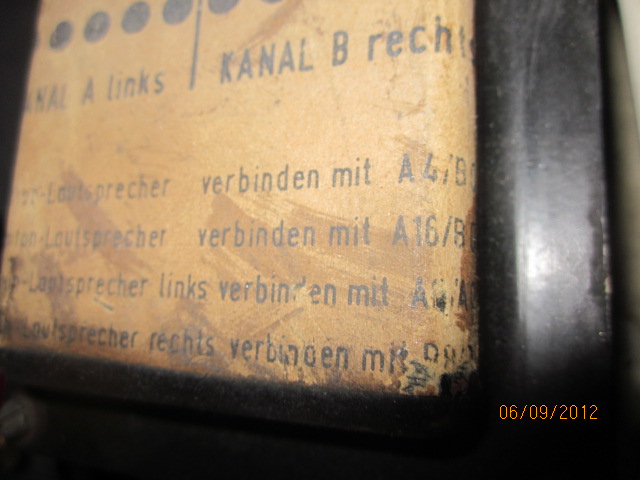

Anschluß der Lautsprecher bei Tonomat Teleramic

Speaker connection Tonomat Teleramic

Kanal A links Kanal B rechts
0 2 4 8 16 0 2 4 8 16

Stereo / Mono:
Tiefton Lautsprecher verbinden mit A4 und B0

Mono:
Hochton Lautsprecher verbinden mit A16 und B0
(Dieser befindet sich vorn neben dem 12" Basslautsprecher.)

Stereo (Seitenlautsprecher):
Hochton Lautsprecher links verbinden mit A8 und A0
Hochton Lautsprecher rechts Verbinden mit B8 und B0
(Hinweis: Die Seitenlautsprecher sind nur in einigen Teleramics zu finden.)

Channel A left Channel B right
0 2 4 8 16 0 2 4 8 16

Stereo / Mono:
12” Bass Speaker to be connected with A4 and B0

Mono:
High Freqency range speaker to be connected with A16 and B0
(This is the one which is at the front of the jukebox, next to the 12” speaker)

Stereo (cabinet side speakers):
High Freqency range speaker left to be connected with A8 and A0
High Freqency range speaker right to be connected with B8 and B0
(Note: These are the two side speakers – only in some Teleramics.)

Verstärker Amplifier TS-60

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
