Bilder DDR Musikboxen im Archiv von Jukebox-World
Polyhymat 80 B (1962)   •••   Polyhymat 80C (1964)

Copyright

80 Wahlmöglichkeiten - VEB Funkwerke Erfurt

Bilder: René Hauffe

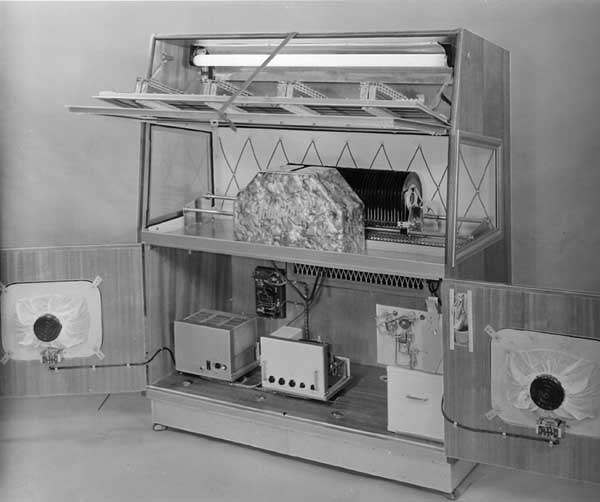

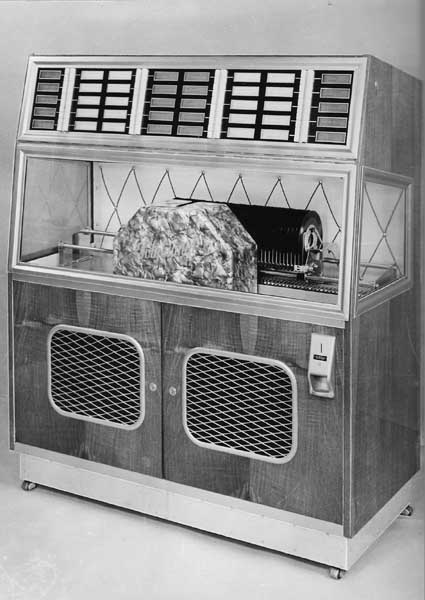

Polyhymat 80 B (1962)

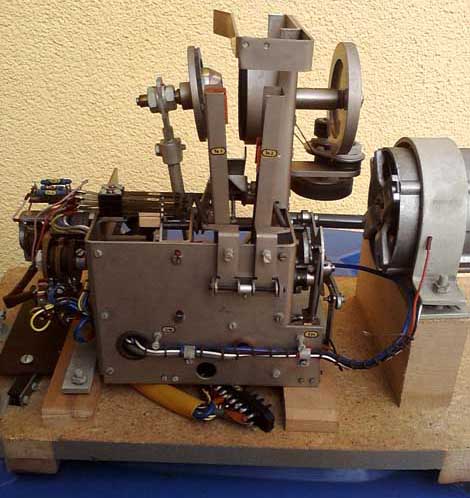

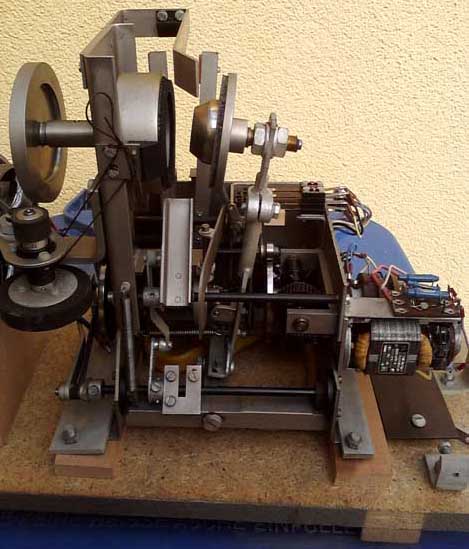

Laufwerk Polyhymat B und C   ---   Carriage Model 80B and 80C

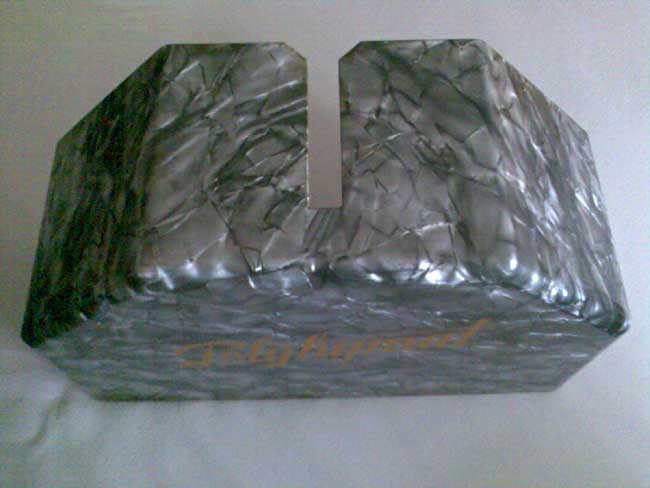

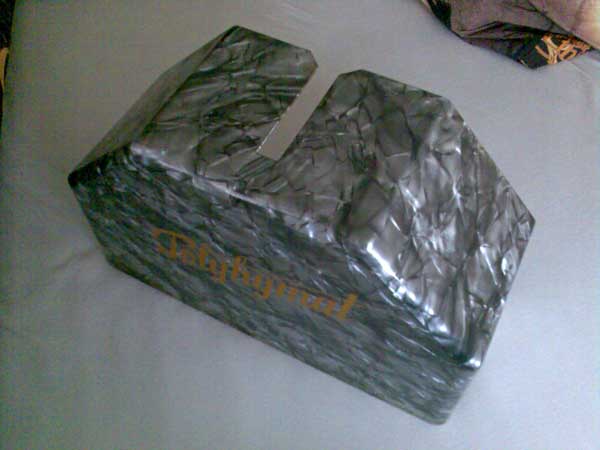

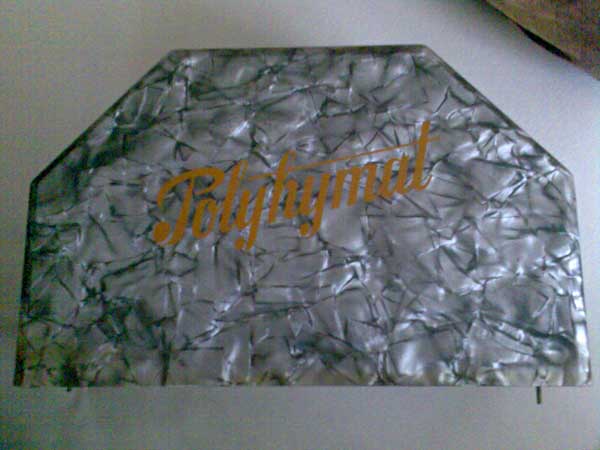

Mechanikabdeckung Polyhymat B und C   ---   Mechanism Cover Model 80B and 80C

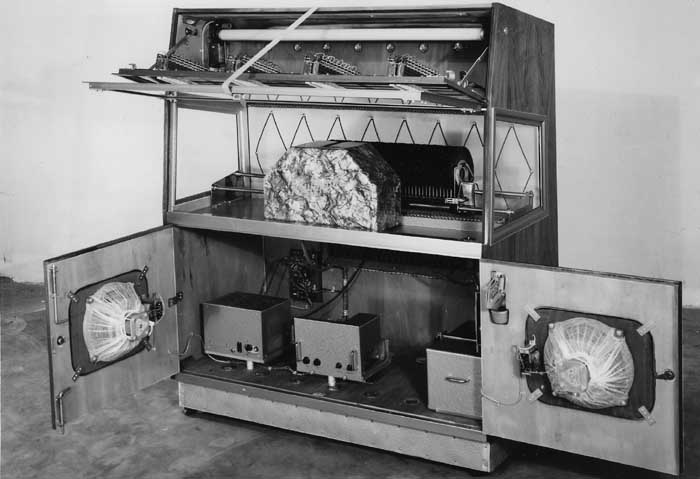

Polyhymat 80 C (1964)

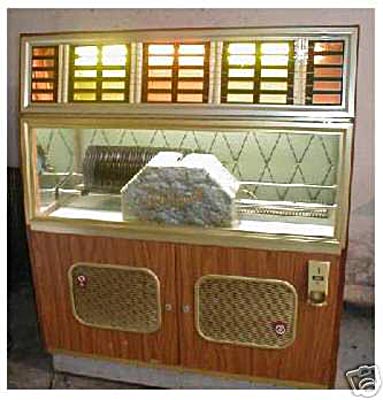

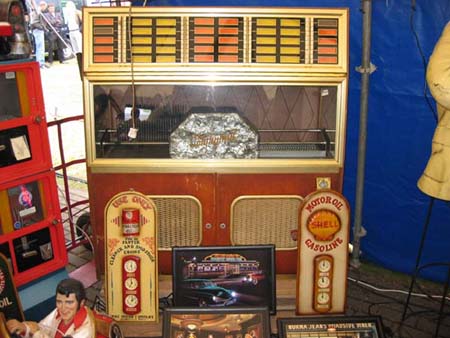

Polyhymat 80 C



Technische Daten - Specifications Polyhymat 80C
Wahlen / Selections

80
Lampen / Lamps Cabinet: 1x TL 25W
Signal-Kleinlampe 24V / 0.05A
Fernsprech-Glimmlampe 220V / 0,5mA
Verstärker / Amplifier # 8323.003-00002: 3x ECC83; 2x EL84; 1x EZ81
Steuerzentrale / Control centre
Laufwerk / Carriage
Lautsprecher / Speaker 2x permanent-dynamic 8 Watt 5,3 Ohm
Tonabnehmer / Cartridge

2 crystal cartridges TAK 0159E; pressure ~10g
Sicherungen / Fuses

1x 0.16 fast, 3x 0.8 slo-blo, 2x 2.5 slo-blo
Schlüssel / Key


Abmessungen (H x B x T) / Size (H x W x D) 143 x 116 59,5 cm; 152 kg
Zubehör / Accessories

Remote Vol. Control #8424.101-01134
Extra Speaker L 2855 WG (wall), L2955 EG (corner)
Besonderheiten / Features


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
