Polyhymat 80 E (1967)

Copyright

80 Wahlmöglichkeiten - VEB Funkwerke Erfurt

Merkmale Polyhymat 80E
rechte Seite mit zwei Türen: Vorn Kasse, hinten Verstärker; Abdeckung innen weiß mit Punkten
Schriftzug POLYHYMAT wechselweise außen bzw. innen liegt vermutlich im Design und im Wechsel der Jahre.Innerhalb der Modellreihe gibt es auch Unterschiede im Tonabnehmer.

Letzte in Serie gefertigte DDR-Musikbox für 40 Schallplatten auf fahrbarem Schlitten. Zwei Tonarme mit Kristallsystem tasten die gewählte Platte im senkrechten Zustand ab.
Tastenmatrix aus einer Buchstaben/Zahlenkombination zur Anwahl des gewünschten Titels. 1 Lied = 2 Groschen; 5 Lieder = 1 Mark und Freispielfunktion (Taste hinter verschießbarer, klappbarer Front versteckt). Dort werden alle Lieder ohne Wahl und Geld nacheinander abgespielt für Feiern, Veranstaltungen usw. Teilweise auch in Stereoausführung.

Bilder und Information: René Hauffe

Characteristics Polyhymat 80E
r.h. side of cabinet shows two doors: cashbox and amplifier;
cover inside white with dots
logo POLYHYMAT either outside or inside cabinet probably due to changes within the serie.
Different cartridges within a serie can also be found.

Last Polyhymat model produced in serie for 40 records on a  moving carriage. Two tone arms with two crystal cartridges play the records in a vertically position.
The selection is made by a letter/number combination.
1 play = 2 Groschen; 5 plays = 1 Mark
A free play button is hidden behind the front. This was used on private parties, assemblies etc. when the jukebox should play all records without inserting money before. Some were produced for stereo.



mit Hochtonaufsatz 80D/E / with speaker box type 80D/E

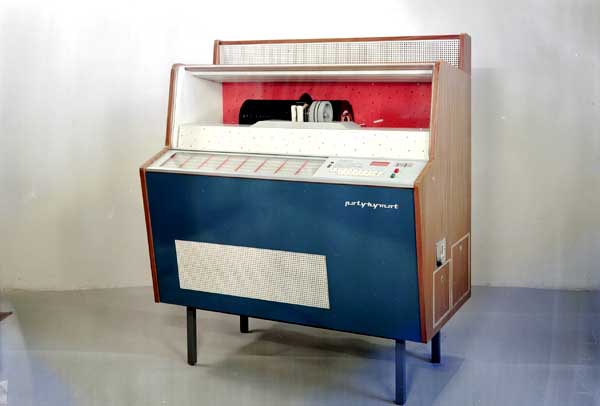

Polyhymat 80 E

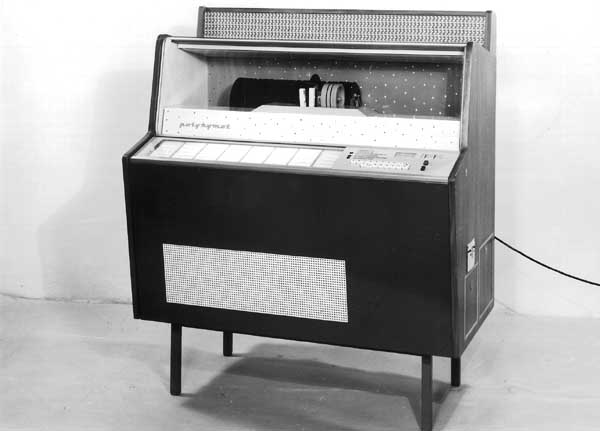

Polyhymat 80 D/E

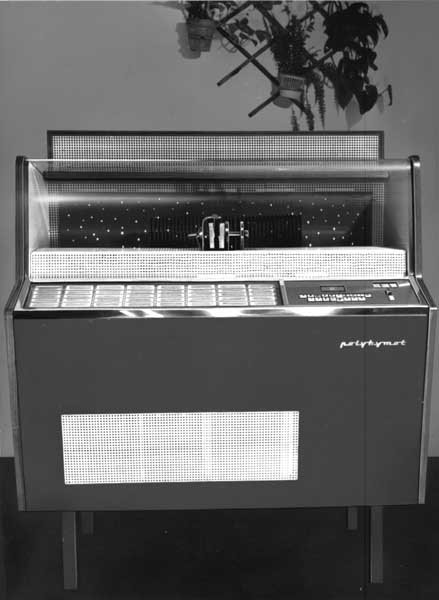

Polyhymat 80 D

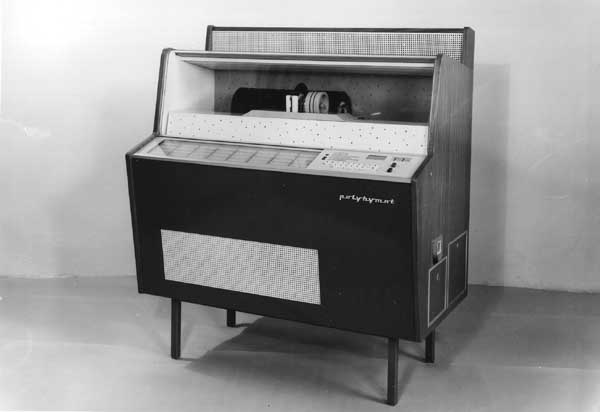

Polyhymat 80 D



Technische Daten - Specifications Polyhymat 80E
Wahlen / selections

80

Lampen / lamps G7/24   |   Fernsprech-Glimmlampe 220V / 0,5mA   |
Cabinet: 2x TL  25 Watt and 1x 40 Watt   |   2x Soffitte 7V 300 mA (festoon lamp)
Verstärker / amplifier # 8323.003-00004: 2x ECC83; 2x EL84; 1x EZ81 – 10 Watt
Lautsprecher / speaker 2x permanent-dynamic 8 Watt 4 Ohm – 50-15000 Hz   |  upper speaker box 4x 1.5W 12 Ohm
extra speaker connection for 4x 5.3 Ohm
Tonabnehmer / cartridge

2 crystal cartridges KSM 0161; pressure ~7g

Sicherungen / fuses



Schlüssel / key



Abmessungen (H x B x T) / size (H x W x D) 128 x 117,5 x 69,5 cm; 174kg
Zubehör / accessories

remote Vol. Control #8424.101-01670; Extra Speaker L 2855 WG (wall), L2955 EG (corner)
upper speaker box 8424.101-01660

Besonderheiten / specialties
