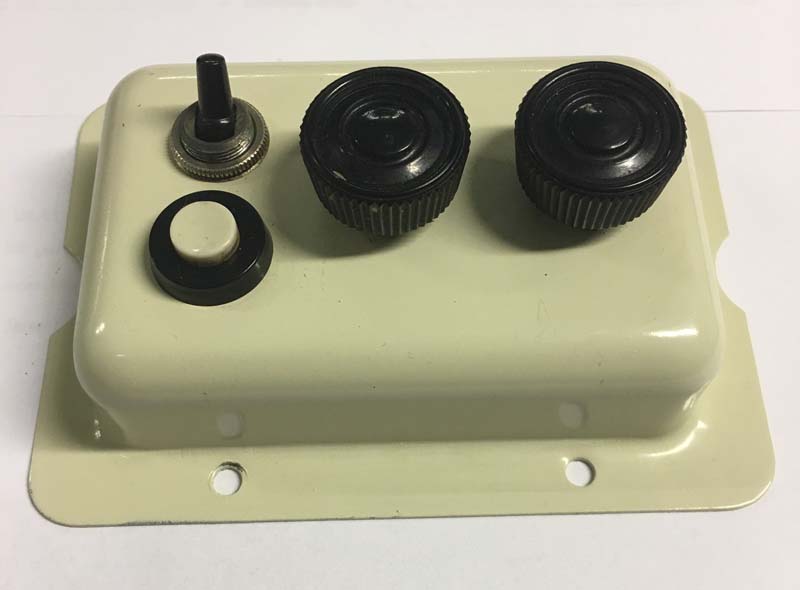

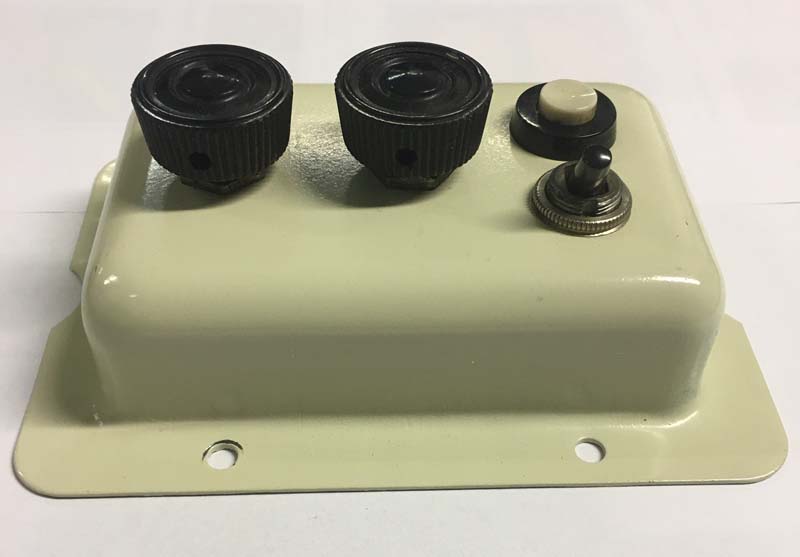

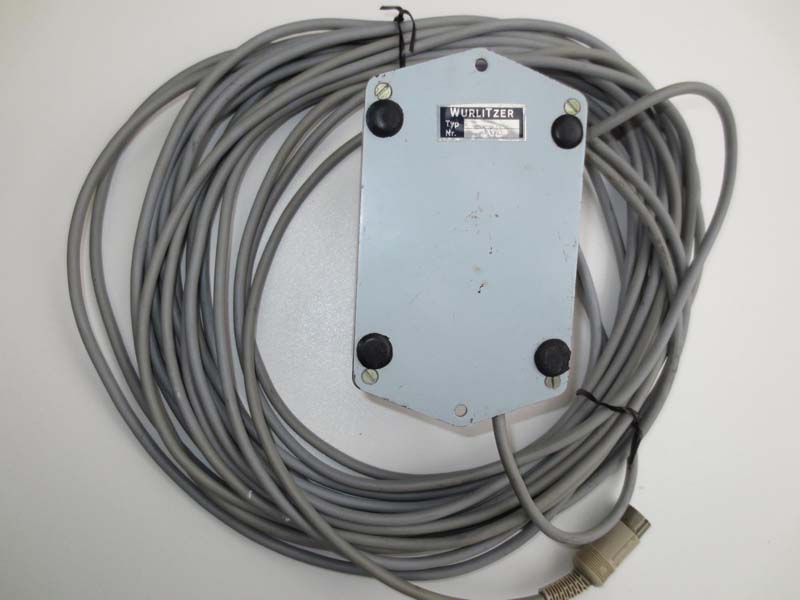

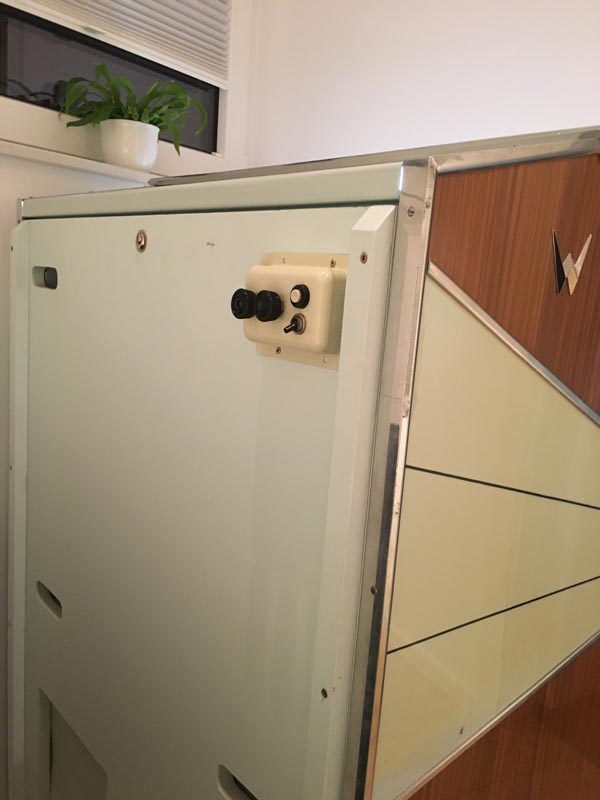

Remote Volume Control (1961-62) |
| Passend für 1. Lyric M und E
von 1961-62 |
For use
with 1st Lyric M and E, year 1961-62 |
Fotos: delafunk
|
|
|
|

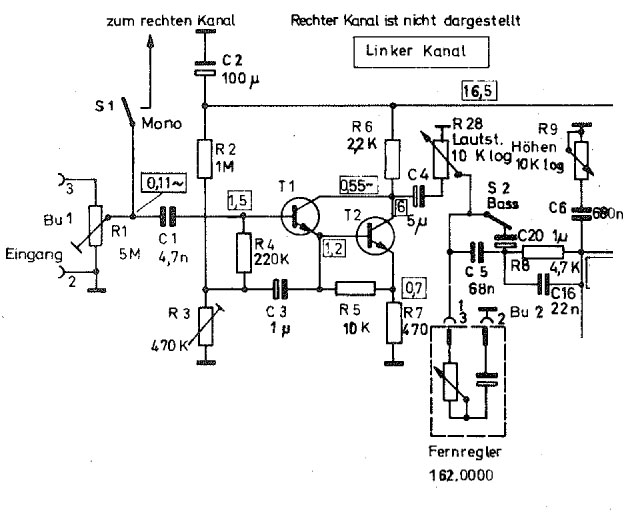

Remote Volume Control 162 - mono (1966-69) |
|
Für 35W mono
Verstärker, mit Löschknopf
Auszug aus Schaltplan
Transistorverstärker 9/1967
auch für Fernregler 166 |
|
For
single channel 35W amplifier, with cancel button
Part of
schematic for transistorized amplifier 9/1967
As well for Remote Volume Control 166 |
 |
|
|
|
Remote Volume Control 163 - mono (ab 1968 ?) |
|
Für 35W mono
Verstärker, mit Löschknopf
5-polige Buchse |
|
For
single channel 35W amplifier, with cancel button
3-pole socket |
- Sorry, no picture yet -
|
|
|
|
Remote Volume Control 164 - stereo (ab 1968 ?) |
|
Doppelregler: Für
unabhängige Regelung der Stereo-Kanäle. Verwendung, wenn ein Kanal an
die Lautsprecher im Gehäuse und der andere an die Zusatzlautsprecher
angeschlossen ist und die unabhängige Regelung der Lautsprechergruppen
benötigt wird. |
|
Double
RVC: For independant control of the two stereo channels. It should
be used if one channel is wired to feed the phonographs internal
speakers while the other feeds external speaker and an independant
control of both speaker groups is needed. |
- Sorry, no picture yet -
|
|
|
|
Remote Volume Control
Modell ? (1965) |
|

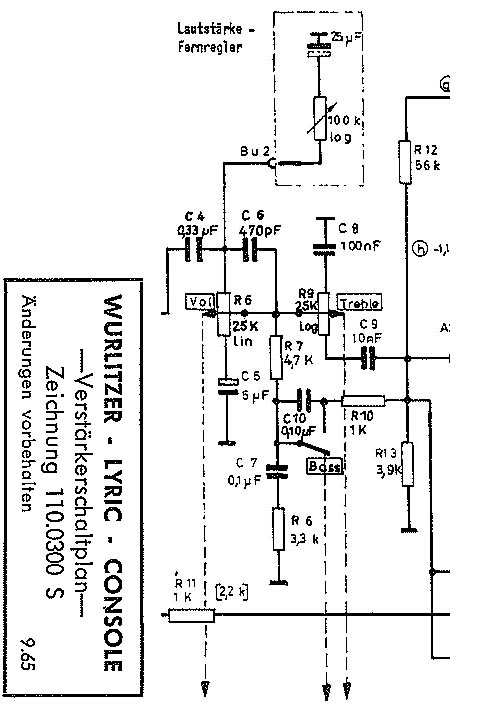

Auszug aus Schaltplan
Transistorverstärker 9/1965
Werte 100k log und 25 µF für Röhrenverstärker, 3-polige Buchse |
|
Part of
schematic for transistorized amplifier 9/1965
Value 100k log, 25 mF for use with tube amplifier, 3-pole socket |
 |
|
|
|

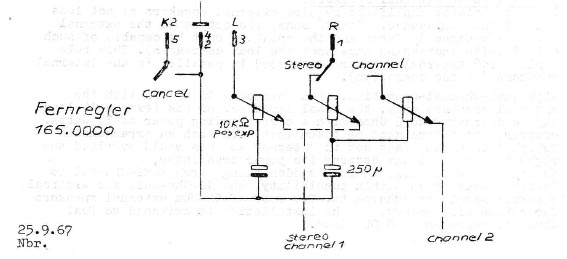

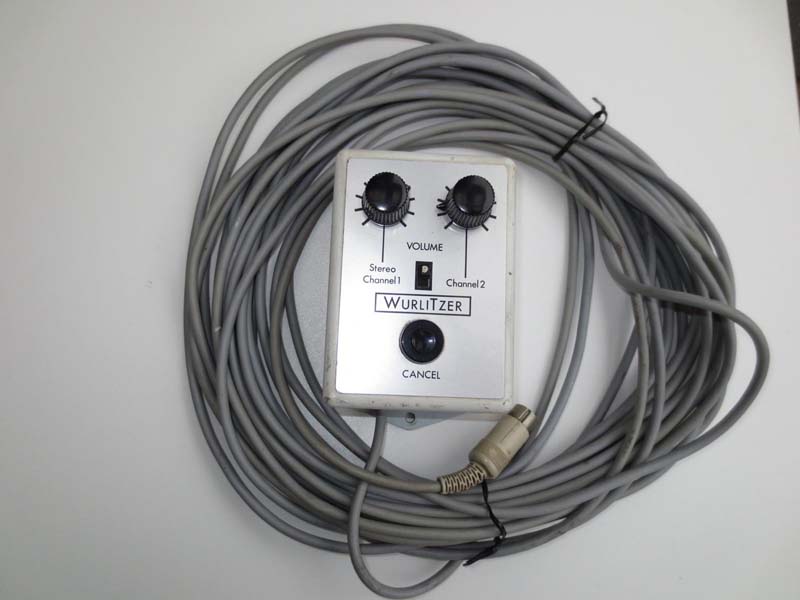

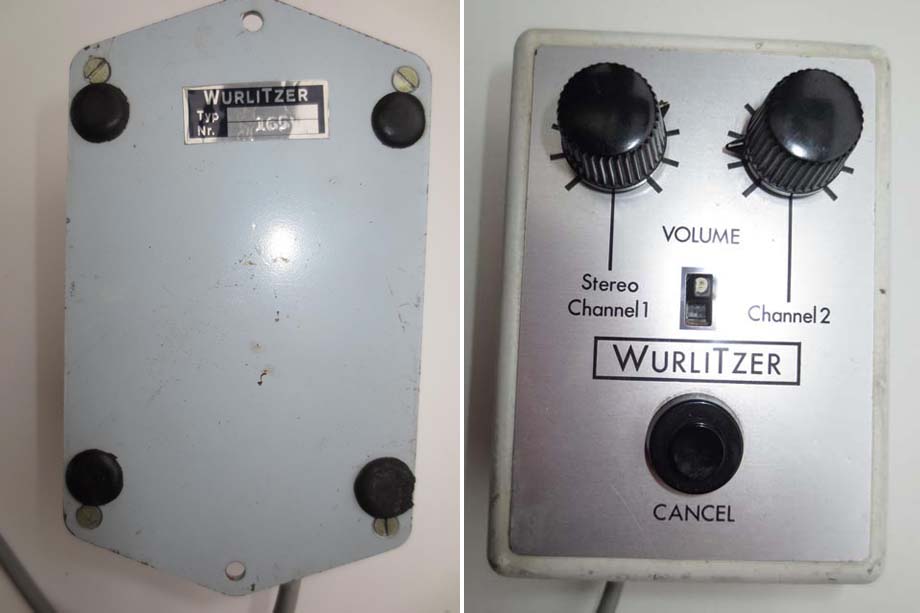

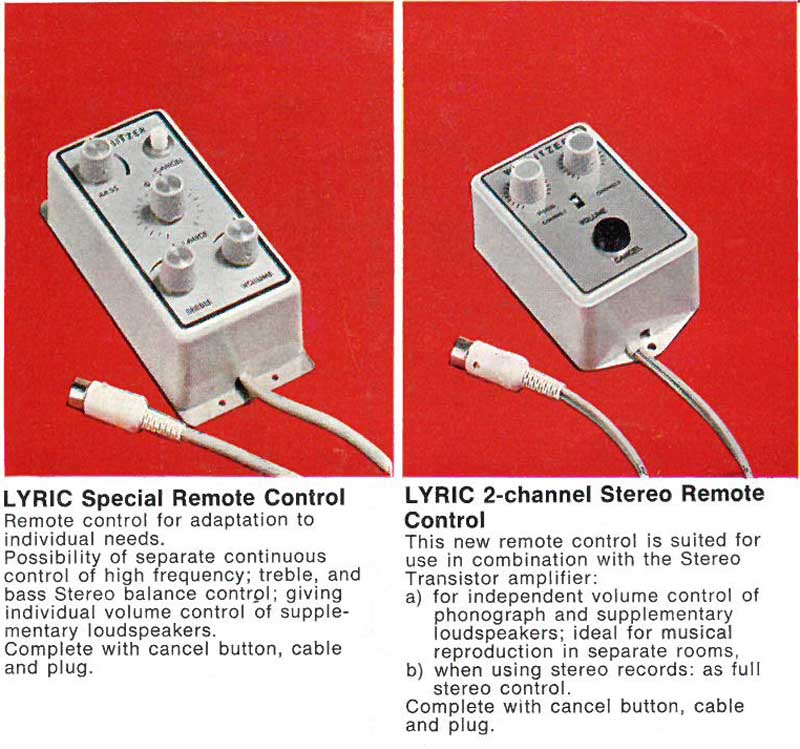

Remote Volume Control 165 (1967-68) |
|
Für Stereo- oder
Zwei-Kanal-Betrieb
5-poliger Stecker |
|
For
stereo ot two-channel-operation
5-pole plug |
Fotos:
Rüdiger G.
|
Für Transistor-Verstärker |
For transistorized
amplifier |
 |
|
|
|
Remote Volume Control 166 "Dirigent" (1966-69), rechts
164 (?)(1968-69) |
Auszug aus Schaltplan
Transistorverstärker 9/1967
auch für Fernregler 166 |
Part of
schematic for transistorized amplifier 9/1967
As well for Remote Volume Control 166 |
|
|
|
|

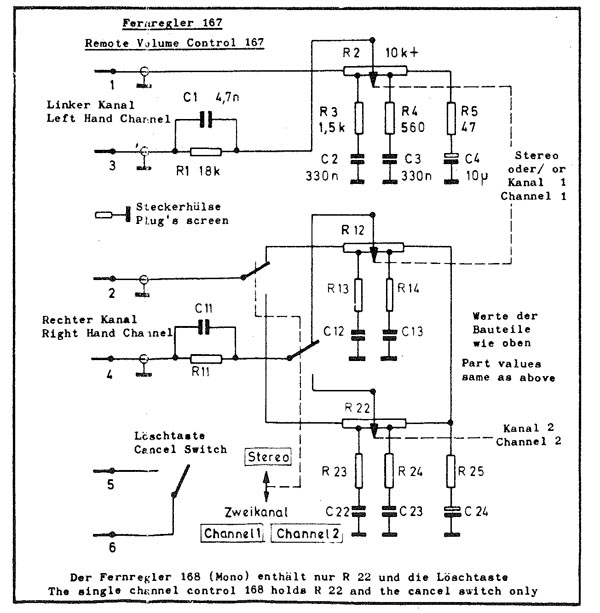

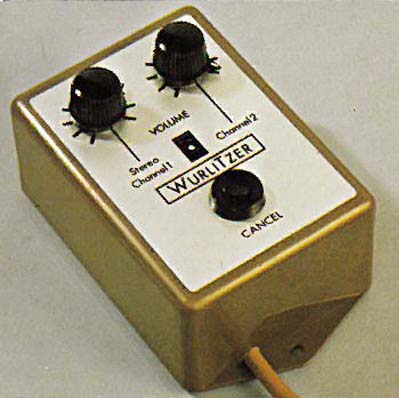

Remote Volume Control 167 - stereo (1970-76) |
|
Steckerbelegung:
1: blau 2: grün 3: rot
4: gelb 5: weiss 6: schwarz |
|
Wiring:
1: Blue 2: Green 3: Red
4: Yellow 5: White 6:
Black |
 |
|
|
|
Remote Volume Control 168 - mono (1970-76) |
Mono: 168- Sorry, no picture yet
-
|
|
|
|

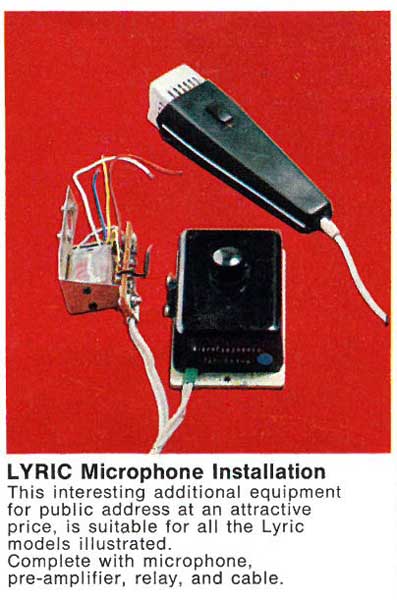

Mikrophon • Microphone (1968-1969) |
 |
|
|
|
W155 (1968-76) |
|
12 Ohm Impedanz, 33 x 50 cm,
für alle Lyric Modelle (Bild:
René Hauffe)
 |
|
|
|
Mikrofon – Microphone 172 |
Lautsprecher – Speaker W10, W14, W20 |
Fernregler – Remote control |
|
|
W10 (ab 1972):
32 Ohm Nennimpedanz, Spitzenbelastung 10 Watt. (Laut Info auf der Rückseite,
geeignet für alle Wurlitzer Modelle ohne Anpassungsüberträger zum
Direktanschluss an niederohmige Verstärkerausgänge)
Maß / Size W10: B 16 cm x H 25 cm x T 17,8 cm
W20 (ab 1972):
Maß / Size W20: B 35 cm x H 53 cm x 21,5 cm
W14:
Maß / Size W14: B 26 cm x H 37,5 cm x T 16,3 cm |
 |
|
|
|
|
Remote Volume Control - mono - W 40018 (1977-80) |
|
- Sorry, no picture yet -
|
|
|
|

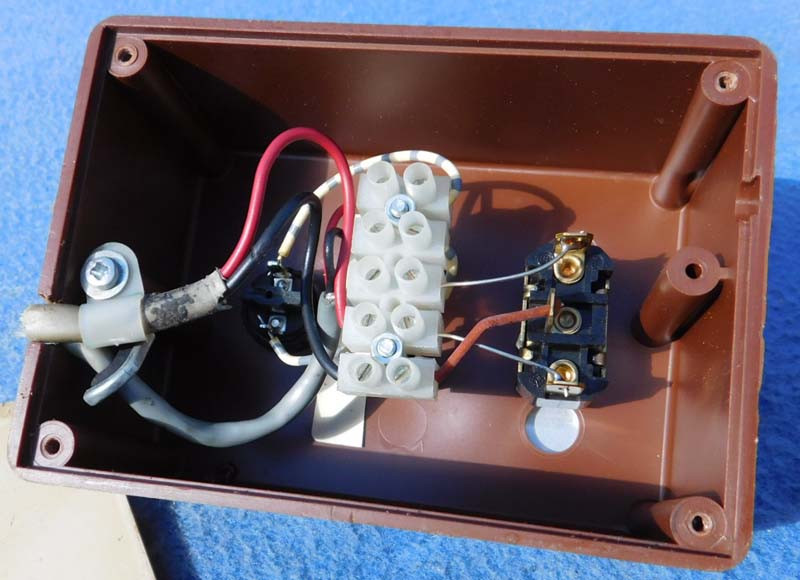

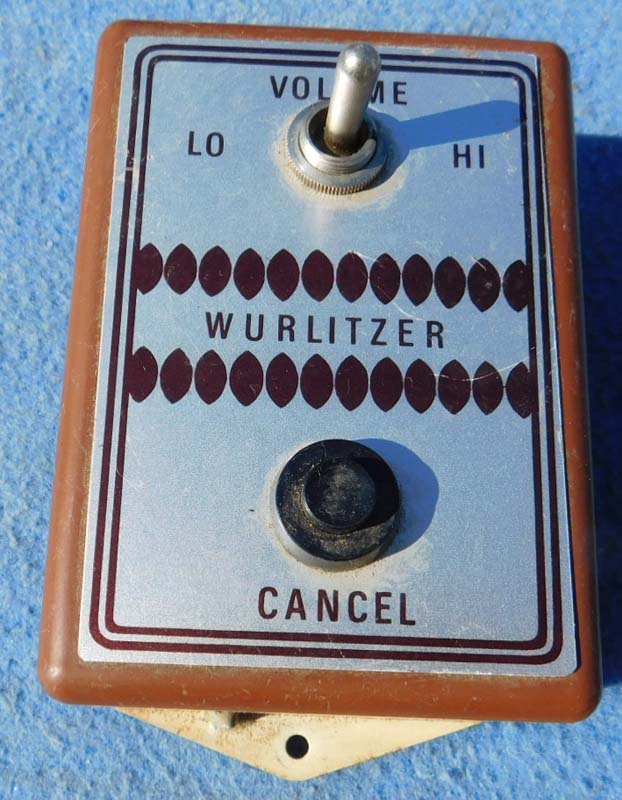

Fernregler
– Remote Volume Control 40009
(1977-1987?) |
|
|
Steckerbelegung
1: blau 2: grün 3: rot
4: gelb 5: weiss 6: schwarz |
|
Wiring
1: Blue 2: Green 3: Red
4: Yellow 5: White 6:
Black |
|
|

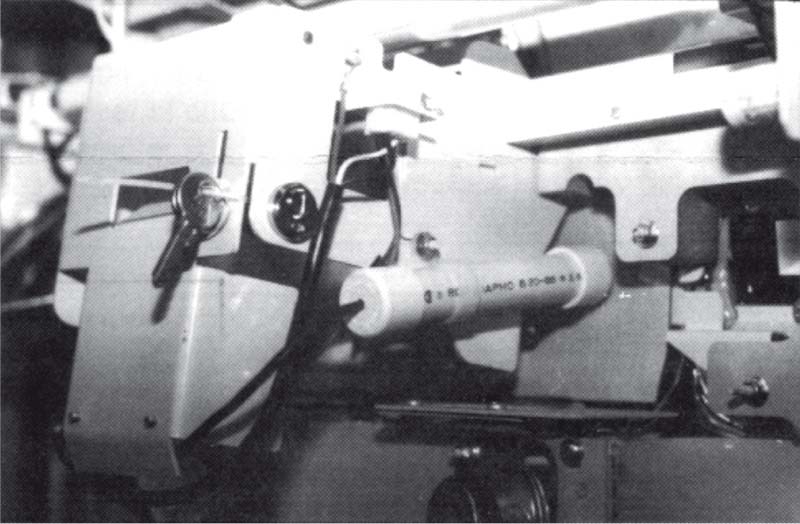

Fernbedienung Infrarot – Infrared Remote
Control |
|

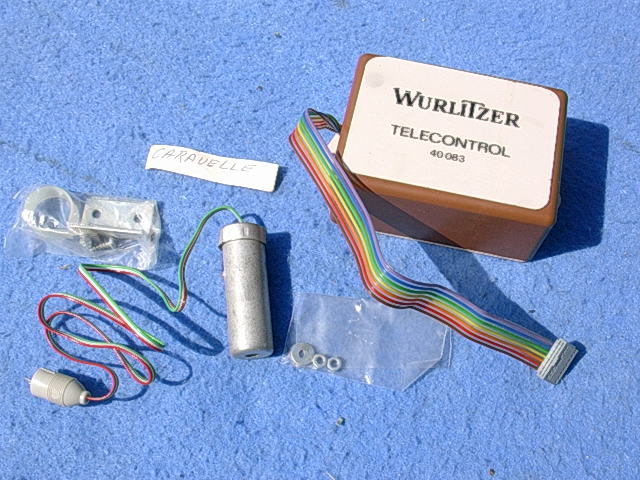

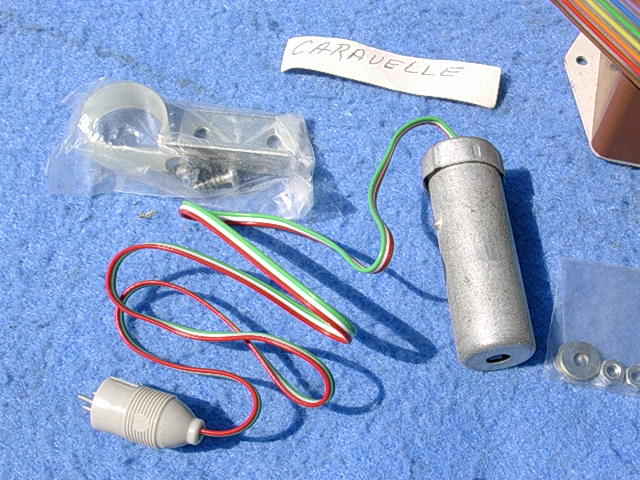

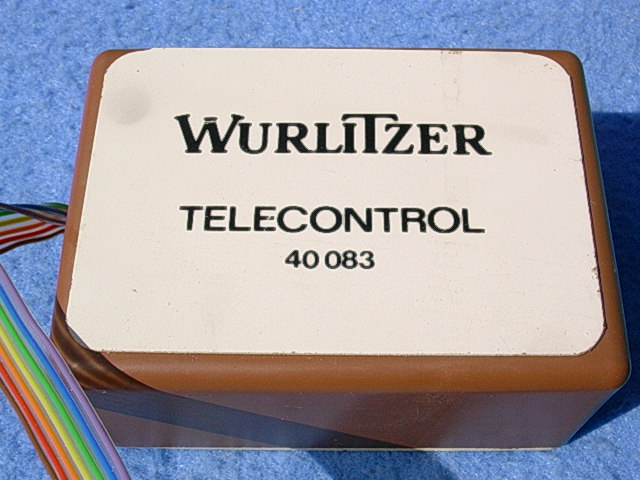

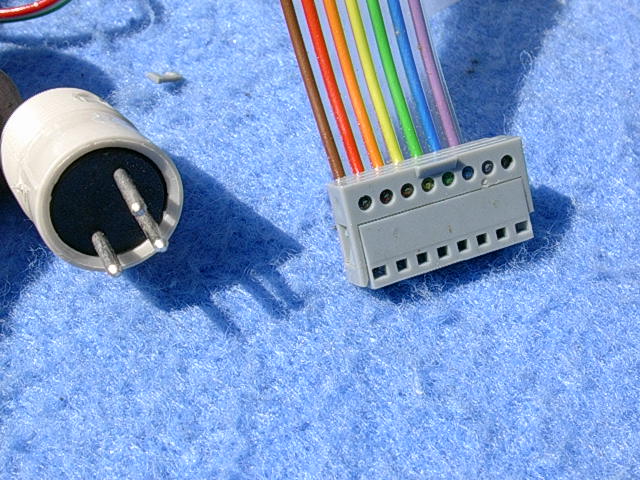

Fernbedienung Infrarot 40083 - Infrared Remote
Control |
|
Bestehend aus
Handsender (nicht abgebildet), Vorverstärker, Steuereinheit (Vierkanal
Empfänger) und
Verlängerungskabel; Verstärker H81 - H84 benötigen den
Fernreglermotor 40083004 (ohne Abbildung). |
|
Consists of potable transmitter (not shown), preamplifier, tele
control (4-channel receiver), and extension cord; Amps H81
- H84 need to be equipped with remote control motor 40083004
(not shown). |
Photos: Bill Butterfield
|
|
|
|
Steuereinheit - Control Unit
39074 |
|

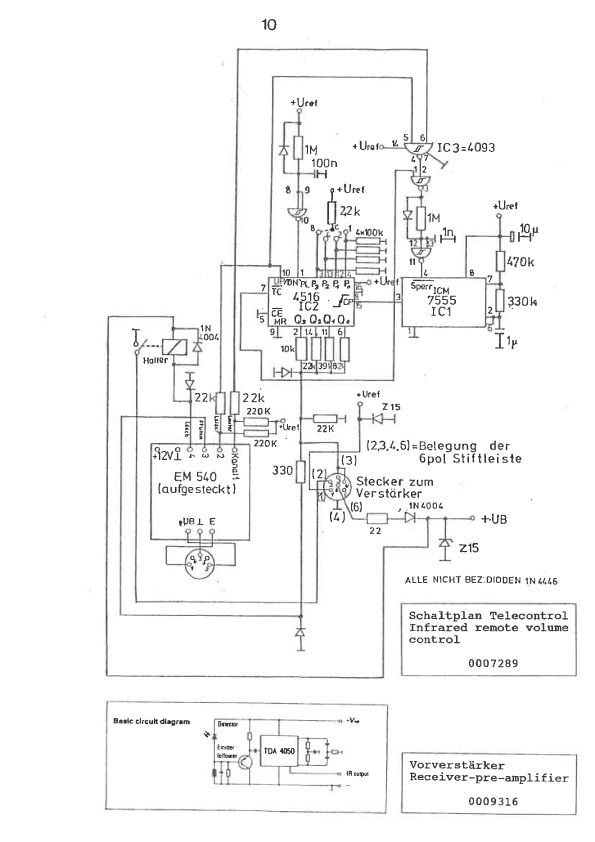

Steuereinheit "Telecontrol"
ab 1984 mit I84:
diese Einheit ist in der Box eingebaut. Mit dem Drehknopf läßt
sich die Grundlautstärke der Musikbox einstellen. Spätere
Nummer: 40089 |
|
Control Unit "Telecontrol" with I84 models 1984 and up:
This unit is installed inside the jukebox and can be set for the
initial volume.
Later part number: 40089 |
Photo: Michel Malicheff
|
|
|
|

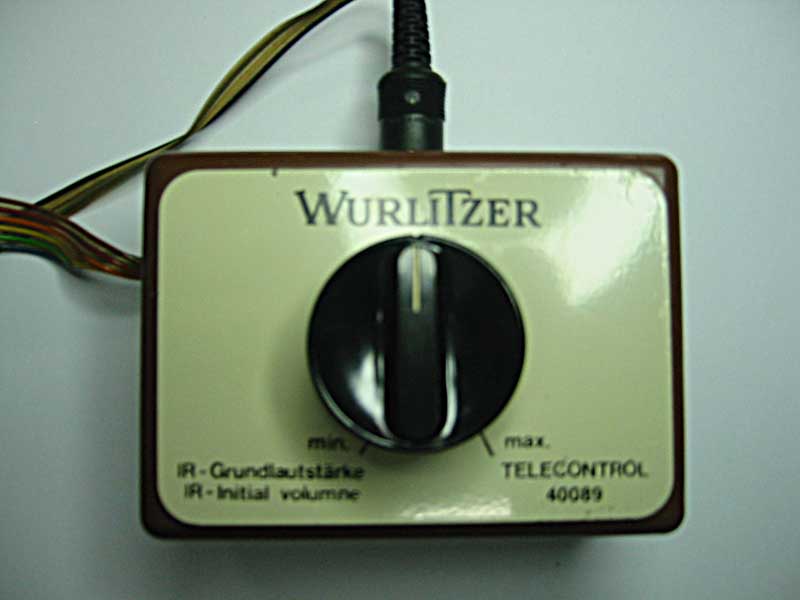

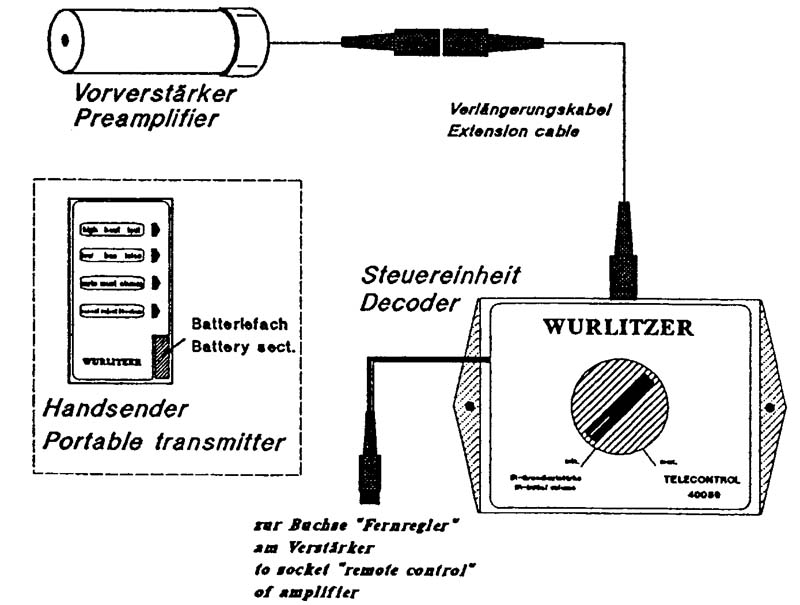

Steuereinheit - Control Unit
40089 |
|
Für Verstärker
I-84:
bestehend aus Handsender STC2, Vorverstärker, Steuereinheit und
Verlängerungskabel
|
|
For amplifier I-84:
Consists of portable transmitter STC2, preamplifier, tele control,
and extension cord. |
Steuereinheit - Control Unit
Photo: Swen
|
Diese Einheit ist
in der Box eingebaut. Mit dem Drehknopf läßt sich die
Grundlautstärke der Musikbox einstellen. |
|
This unit is installed inside the jukebox. With the knob the
initial volume of the jukebox can be set up. |
 |
|
|
|

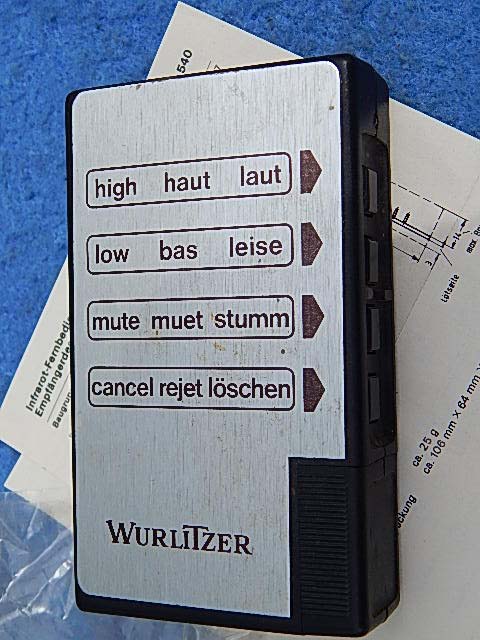

Handsender STC2 - Portable Transmitter 0010049 |
|
für SL 700, SL800, Carnegie CD, OMT, Vinyl, OMT CD, New
Orleans
 |
|
|
|
Handsender - Portable Transmitter
0039130 |
|
Für Verstärker
I-84
|
|
For amplifier I-84 |
 |
|
|
|

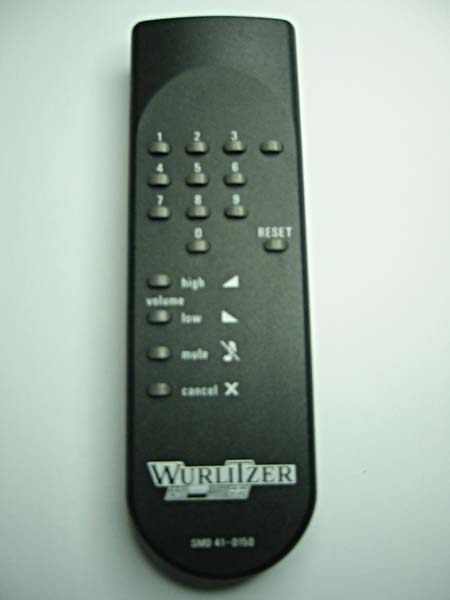

Handsender - Portable Transmitter
SMD41-150 |
|
Für Verstärker
I-84
|
|
For amplifier I-84 |
Photo: Swen |
|
|
|

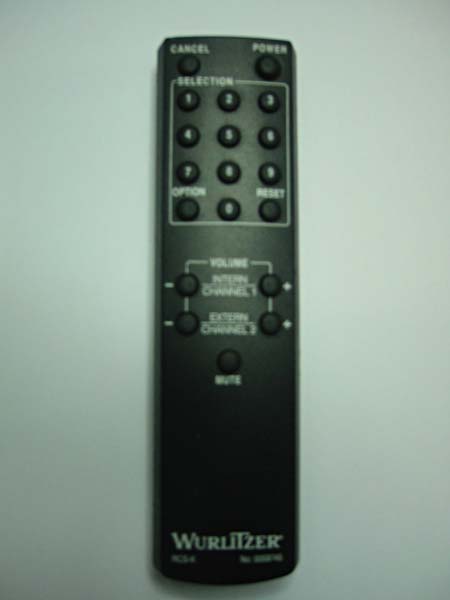

Handsender - Portable Transmitter
59475 |
|
Für Verstärker K99
|
|
For amplifier K99 |
Photo: Swen |
|
|
|

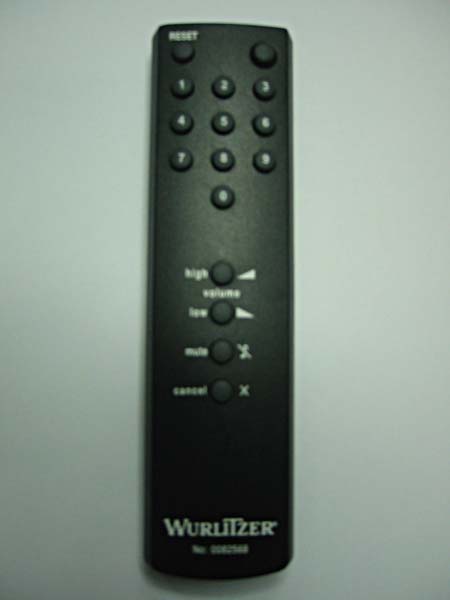

Handsender - Portable Transmitter Telecontrol
0082568 |
|
Für Verstärker
I-84 - ersetzte alle vorherigen Handsender
|
|
For amplifier I-84: Replaced all previous portable transmitter |
Photo: Swen |
|
|
|

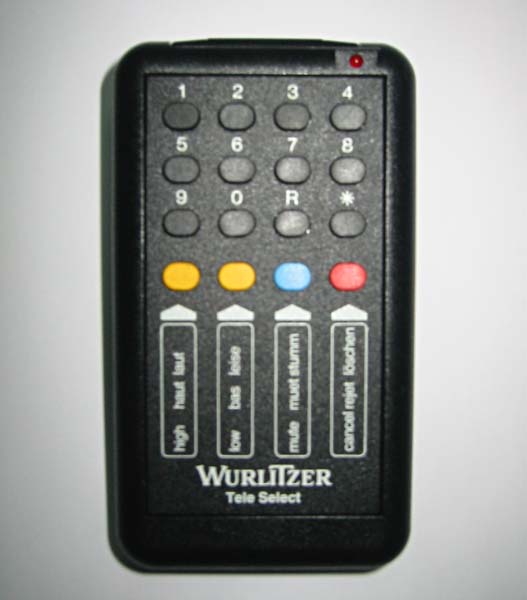

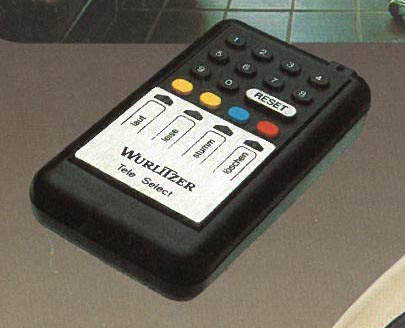

Handsender - Portable Transmitter Telecontrol |
|
Photo: Swen
 |
|
|
|

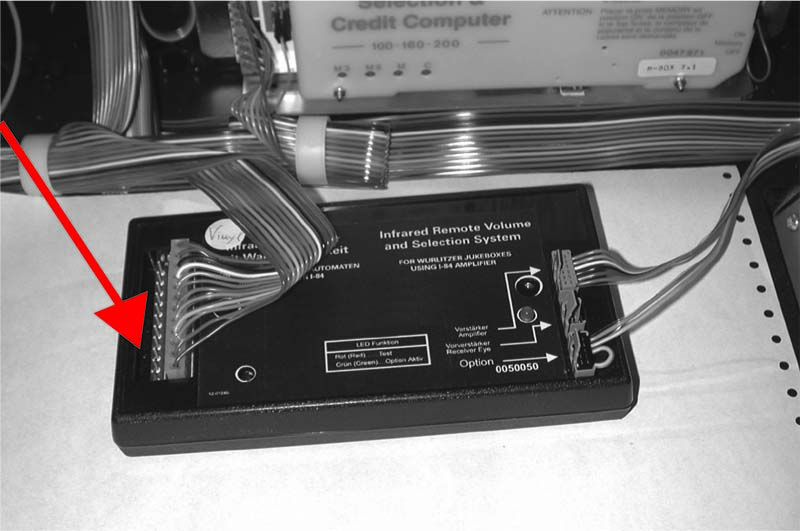

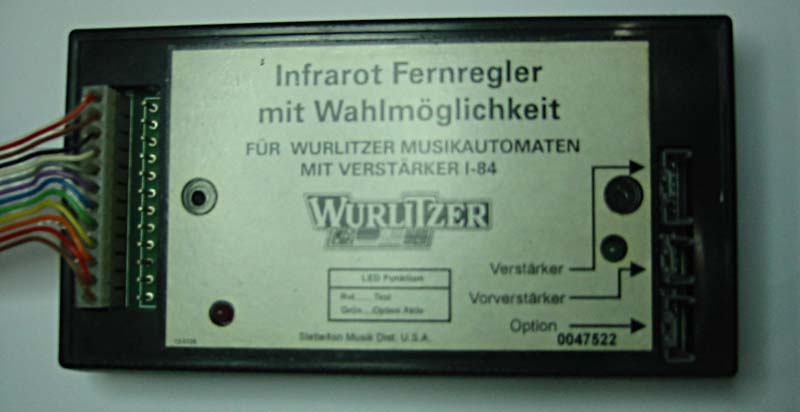

Infrarot-Fernregler 47522
- Infrared Remote Control |
|
Für Verstärker I84
und ab CDM4i;
bestehend aus Handsender 0039130, Vorverstärker, Steuereinheit |
For amplifier I-84 and CDM4i
Consists of portable transmitter
0039130, preamplifier, tele control |
Photo: Swen
Spätere Version
 |
|
Die Angaben haben keinen
Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus
Veränderungen vorgenommen worden sein. Copyright.
