Deutsche Wurlitzer Musikboxen im Archiv von Jukebox-World

Fernwähler   –   Wallboxes

Copyright

CF  •••   FW100  •••   FW160  •••   FW161  •••   FW200


Fernwähler CF ohne Münzbetrieb  –  Wallbox CF w/o coin operation (1973-74)

Fotos: Terra Technica Museum
Fernwähler CF Deutsche Wurlitzer - Wallbox

Hinter jedem Titelstreifen - ein Streifen pro Kassette - ist eine Glühlampe.
Mit dem Drehen des seitl. Knopfes wird der jeweils nächste Titelstreifen von hinten beleuchtet und durch Aktivieren der roten Taste wird die Wahl ausgelöst.
Das Gerät hat auf dem Typenschild keine Typenbezeichnung.
Für Cassettenboxen C112F und C120.
F = fernwahlfähig
Maße: B 20 x H 28 x T 14 cm



Behind each title strip - one for each tape - there is a miniature lamp.
by turning the r.h. knob the titlestrips each titlestrip will be illuminated and the equivalent tape can be selected when pressing the red button.
The wallbox does not have a model ID on the ID tag.
For use with cassette jukeboxes C112F and C120.
F = able to use with wallbox
Size: W 20 x H 28 x D 14 cm

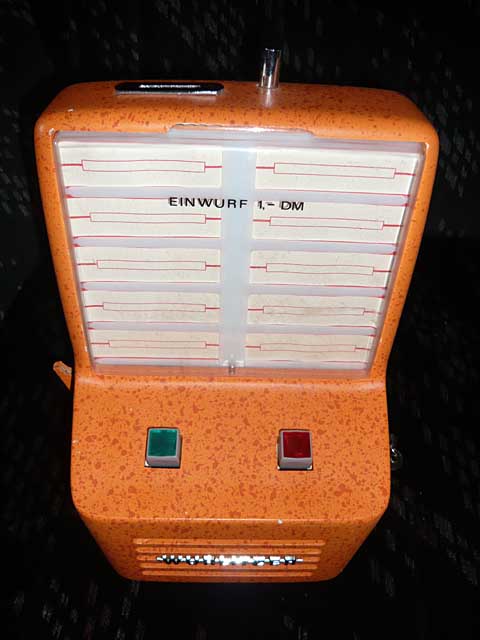

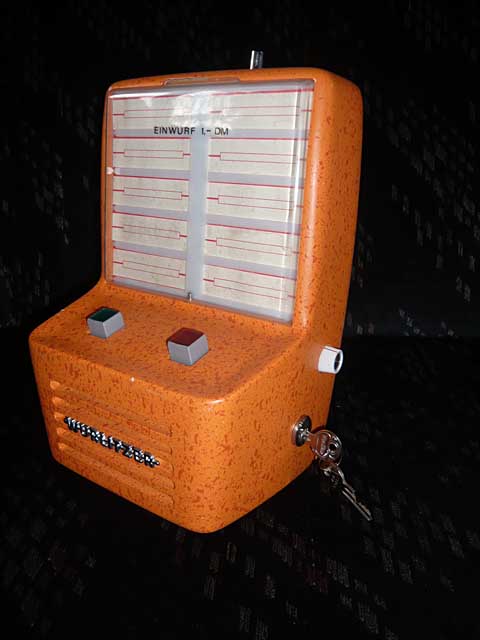

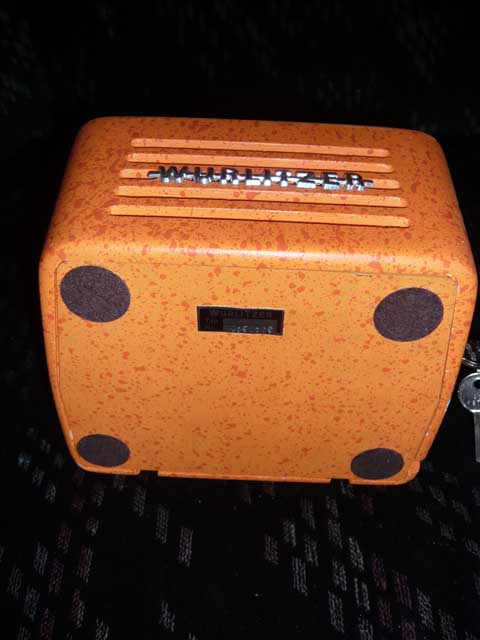

Fernwähler CF mit Münzbetrieb  –  Wallbox CF with coin operation (1973-74)

Fernwähler CF Deutsche Wurlitzer - Wallbox Fernwähler CF Deutsche Wurlitzer - Wallbox
Fernwähler CF Deutsche Wurlitzer - Wallbox

Fernwähler CF Deutsche Wurlitzer - Wallbox
Mit Zusatzkasse - with extra cashbox

Hinter jedem Titelstreifen - ein Streifen pro Kassette - befindet sich eine Glühlampe. Nach Geldeinwurf leuchtet das grüne Licht (Taste).
Mit dem Drehen des seitl. Knopfes wird der jeweils nächste Titelstreifen von hinten beleuchtet und durch Aktivieren der roten Taste wird die Wahl ausgelöst.
Das Gerät hat auf dem Typenschild keine Typenbezeichnung.
Für Cassettenboxen C112F und C120.
F = fernwahlfähig
Maße: B 20 x H 28 x T 14 cm

Behind each title strip - one for each tape - there is a miniature lamp. After inserting a coin the green select light (buttons) illuminates.
by turning the r.h. knob the titlestrips each titlestrip will be illuminated and the equivalent tape can be selected when pressing the red button.
The wallbox does not have a model ID on the ID tag.
For use with cassette jukeboxes C112F and C120.
F = able to use with wallbox
Size: W 20 x H 28 x D 14 cm





Fernwähler FW100 wallbox (1975)

Für alle 100-Wahlen Modelle ab 1969 mit Stepper 40043 oder 40008.
Auch mit Stepper DW196 verwendbar für Lyric F, FL, FLS und Console vor Baujahr 1969 bis abwärts zur Seriennummer 5081924.



For all 100-selection models from 1969 onwards with stepper 40043 or 40008.
With stepper DW196 also usable for models Lyric F, FL, FLS, and Console prior 1969 downwards to serial number 5081924.

Fotos: Norbert G.
Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW100 Deutsche Wurlitzer Wallbox - Copyright





Fernwähler FW160 – walllbox (1975)

Für alle 160-Wahlen Modelle ab 1969 mit Stepper 40008.



For all 160-selection models from 1969 onwards with stepper 40008.

Photos courtesy of Iwein
Fernwähler FW160 Deutsche Wurlitzer Wallbox - Copyright

Fernwähler FW160 Deutsche Wurlitzer Wallbox - Copyright

Ferwähler FW 160 und 161 - Copyright

Photo courtesy of Lloyd Thoburn
Second version (?) with glass in different color
Fernwähler FW160 Deutsche Wurlitzer Wallbox - Copyright

Mit großer Kasse  -  With large cash box
Ferwähler FW160 - Copyright




Fernwähler – wallbox Wurlitzer FW161 (1979)

Ferwähler FW160 - Copyright





Fernwähler Wurlitzer FW200 wallbox (1979)



– Sorry, no pictures yet –







Technische Daten - Specifications
  FW100 - 1975 FW160 - 1975 FW161 - 1979 FW200 - 1979
Wahlen / Selections 100 160 160 100 / 200
Lampen / Lamps #2342: E10 24V 30 mA #2342: E10 24V 30 mA #2342: E10 24V 30 mA
TL13 W 21" T5
#2342: E10 24V 30 mA
Potentiometer 220 Ohm 220 Ohm 220 Ohm 220 Ohm
Lautsprecher / Speaker 16 Ohm 16 Ohm 16 Ohm 16 Ohm
Abmessungen / Size   H36 x W47.5 x D17.5 H65.5 x W55.5 x D18 cm
Zubehör / Accessories Stepper 40043, DW 40008

Stepper 40043 or DW 40008

Stepper 40043, 40143 or DW 40008 Stepper 40043, 40143 or DW 40008
Jukeboxes 100-selection models 1969 and up; For use with prior 1969 models downwards to serial 5081924 and stepper 196 160-selection models 1969 and up Models 1976 and up
Electronic jukebox models (e.g. X200 electronic) need adapter 40060.
200-selection models
Besonderheit / Features   Option: Large cashbox type LC



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
