Eltec

Eltec Musikboxen im Archiv von Jukebox-World
Eltec F60 (1958)	Copyright
Wandbox – wall mount model

Bild: Martin Desgranges
Eltec F60

Eltec F60

grau-weiße Hornitex-Frontplatte und lindgrüne Sichtscheibe

schwarze Hornitex-Frontplatte und verspiegelte Scheibe

Bilder: Karl Hörner

Eltec F60

Eltec F60 - two versions: Early (#1581) and late (#1932)

Photos: A. Bruinenberg

Eltec F60 - früh / early (#1581) | Eltec F60 - spät / late (#1932)

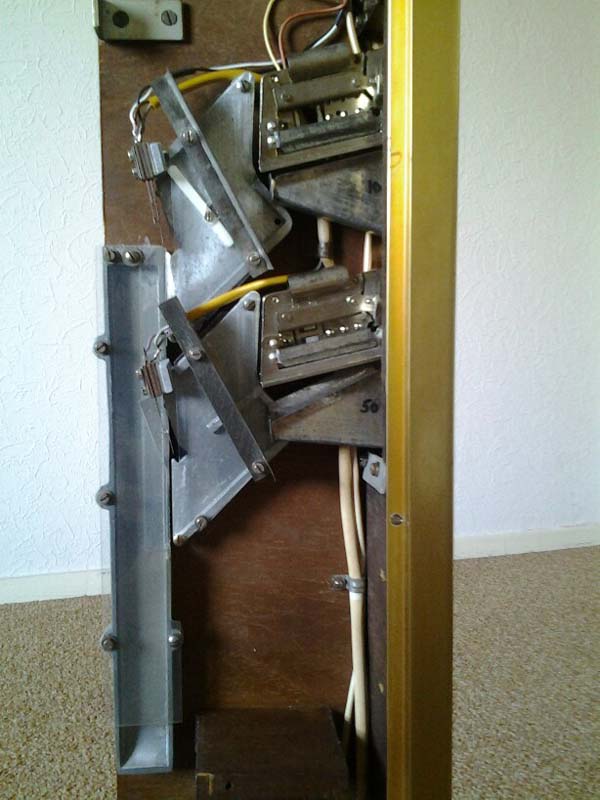

Eltec F60 - früh / early (#1581)

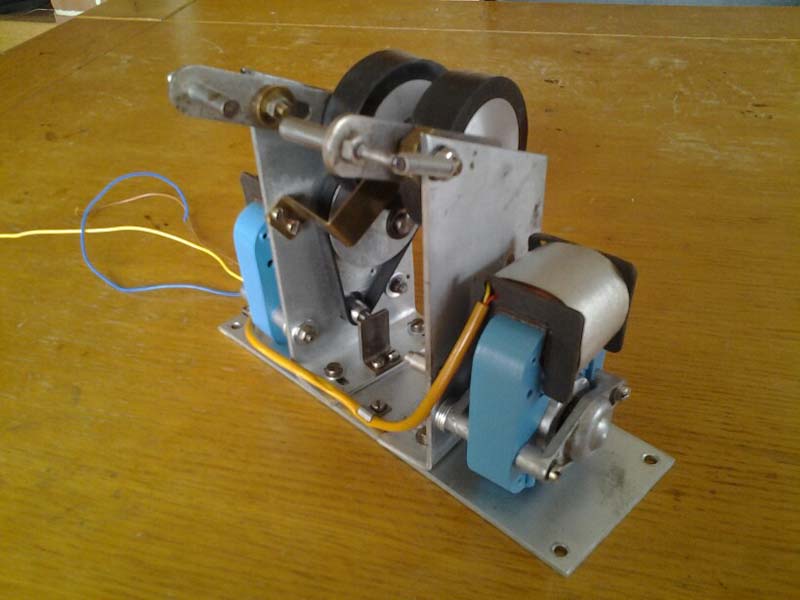

Record drive system with drive belt - früh / early (#1581)

Eltec F60

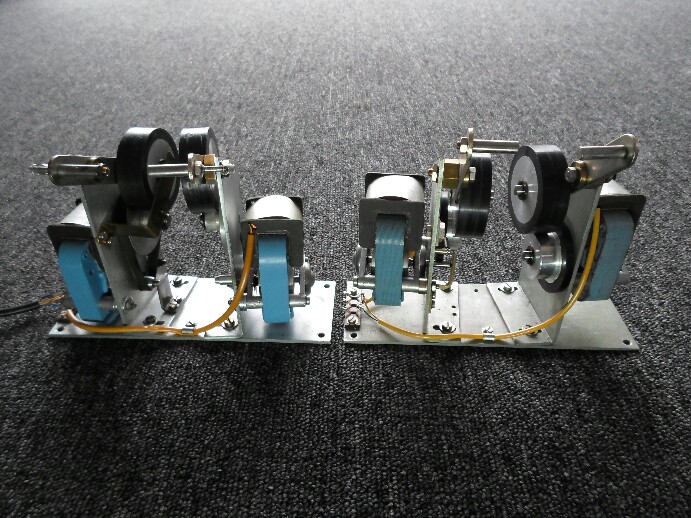

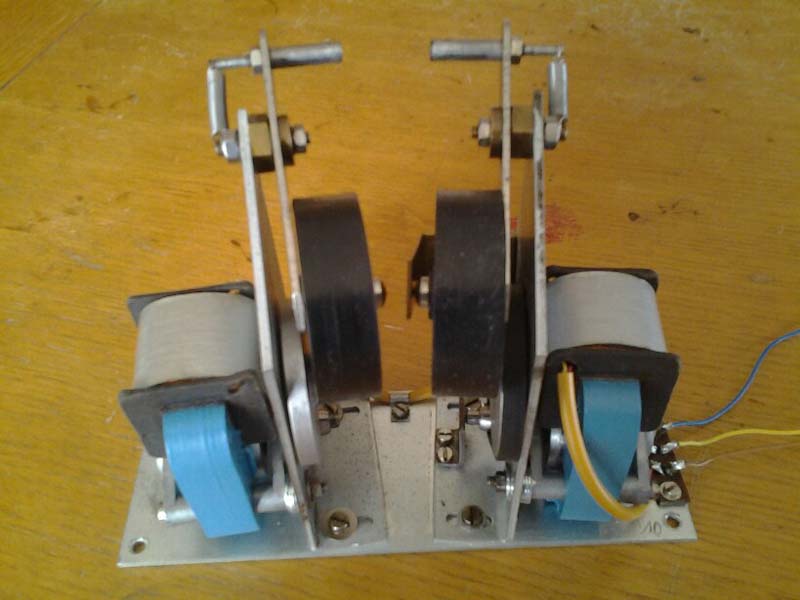

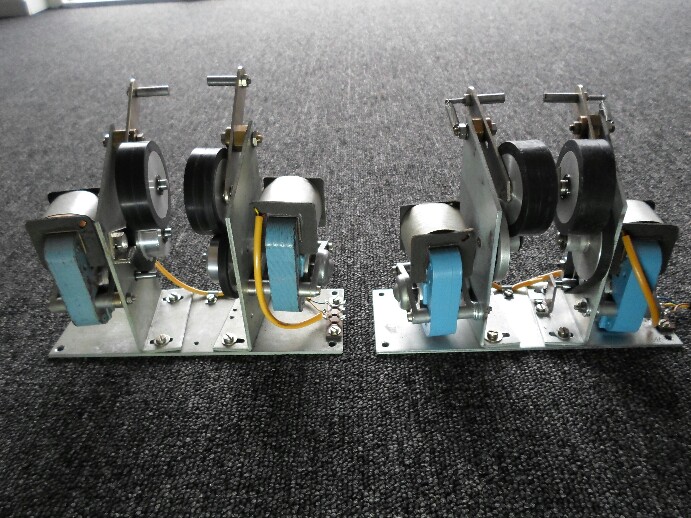

Links / Left Früh: Antrieb mit Antriebsrad und Flachriemen (links) Early: Record driving with flat belt Links / Left Spät: Antrieb mit zwei Antriebsbräder Later: Record driving with two drive wheels	Rechts / Right: Spät: Antrieb mit zwei Antriebsbräder Later: Record driving with two drive wheels Rechts / Right: Früh: Antrieb mit Antriebsrad und Flachriemen Early: Record driving with flat belt

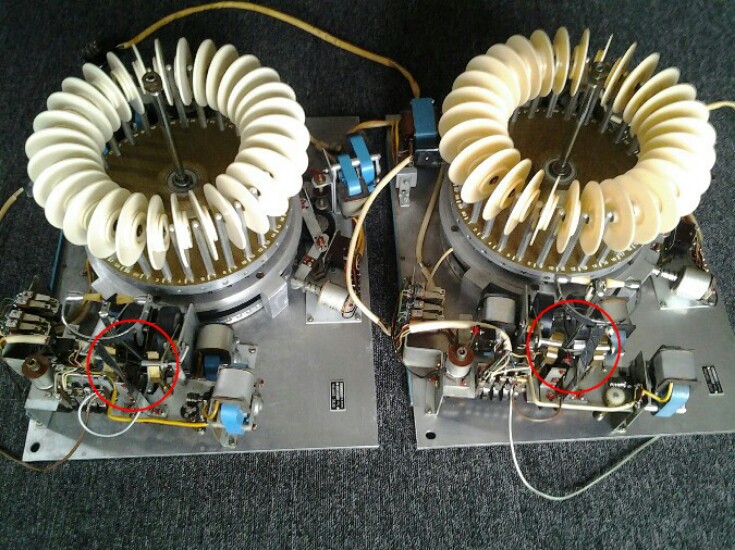

Mechanismen - mechanism
Only difference is the form of the actuators. The earlier one also doesnt have a capacitor in the DC line.
Eltec F60

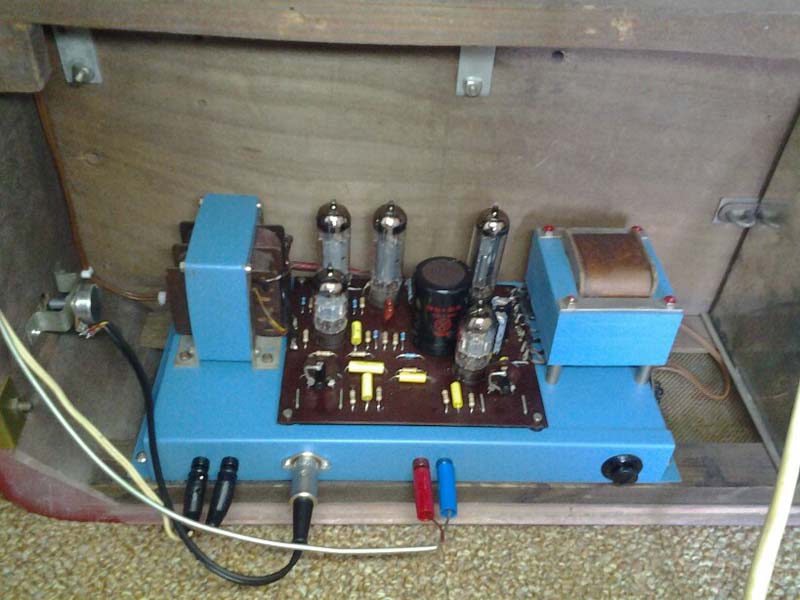

Amplifier - spät / late / (#1932)
Eltec F60

Technische Daten - Specifications
Wahlen / Selections	60
Lampen / Lamps	2x TL15
Verstärker / Amplifier	Power: 17 Watt - HiFi Valves: 2x 6V6, 5U4, 6SJ7, 6SN7 Potentiometer: 250 - 500 kOhm +10 log
Lautsprecher / Speaker	5 Ohm
Tonabnehmer / Cartridge	Merula Kristall, 60W, 30 - 12000 Hz.
Sicherungen / Fuses	4A - 4x20 mm
Schlüssel / Key
Abmessungen / Size	HxWxD: 80 x 62 x 32 cm Weight: 58 kg
Zubehör / Accessories	Extra speaker - same two colour schemes like the F60
Besonderheiten / Features

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
