Der Popularitätszähler zeigt an, wie oft jede einzelne Schallplatte gespielt wurde, d. h. wie populär sie ist. Der Aufsteller konnte daran erkennen, welche Titel gut angenommen werden und welche nicht. So konnte er die "Flops" austauschen.

Je nach Hersteller gibt es unterschiedliche Arten von Popularitätszählern. Bei manchen werden kleine Stifte geschoben und anhand dessen, wie weit diese herausragen erkennt man, welcher Titel häufig gespielt wurde.
Bei anderen werden kleine Rädchen immer ein Stück weitegedreht.

Popularitätszähler bei AMI G; H., I, J u.a.
Es gibt für jede Platte einen Stift. Die Stifte sind zu sehen, wenn man die Blende der Spielanzeige zur Seite schiebst. Dieser wird jedesmal um etwa 1/2 mm nach vorn geschoben, wenn die betreffende Platte (egal ob A oder B - Seite) gespielt wird. Nach etwa 30 mal ist der Stift ganz vorne. Um die Anzeige sinnvoll nützen zu können, muß der Zähler regelmäßig (normalerweise beim Plattentausch) zurückgestellt werden. Zum Zurückstellen wird der kleine Knopf nach hinten gedrückt und das Magazin mit dem Scan - Taster eine Umdrehung gedreht. Dabei werden dann die Stifte in die Ausgangsstellung zurückgeschoben.

Popularitätszähler bei AMI JAL u.a.

Zur Bandführung des kleinen Schlittens:
Es handelt sich im Original um ein Nylonband, welches an einem Ende fest am kleinen Schlitten angeknotet ist. Dann läuft das Band nach rechts, "oben" über eine der Messingrollen; von dort einmal komplett um das große silberne Rad auf der Mechanikmittelachse und von dort wieder zur zweiten Messingrolle und über eine kleine Zugfeder zurück zum Schlitten.

Die Mitnahme des Nylonbandes am großen silbernen Tellerrad geschieht über ein kleines Loch im Außenrand des Tellerrades, durch welches die Nylonschnur gezogen ist, und wo sie mit einer kleinen Unterlegscheibe verknotet und so gegen Durchrutschen gesichert ist.
Die Stellung "Schlitten" und "Verknotungspunkt" der Nylonschnur am Tellerrad muss, falls nicht mehr durch die originale Konstellation vorgegeben, experimentell ermittelt werden.
Am besten stellt man den Schlitten in die Mitte der Laufbahn und zieht die Nylonschnur (über die beiden Messingrollen geführt) je eine halbe Windung um das Tellerrad (Verknotungsloch des Tellerrades sollte natürlich in Stellung "12 Uhr" stehen). Dann dort verknoten und sichern.
Danach sollte der Schlitten schön nach rechts und links laufen und sich die Nylonschnur auf dem Tellerrad ab- bzw. aufwickeln.

Zum Anbau: Wie die Grundplatte montiert wird, siehst man an der Box. Das große Tellerrad sollte mitsamt der Halterung aufgesteckt und noch locker gelassen werden. Der Bowdenzug wird oben in das Loch der Nocke gehängt, die durch das "schwarze Blech mit der Aussparung" am linken Ende der Greiferwelle läuft. Verlegt wird der Zug unterhalb des Haltebleches des Plattentellers. Dafür sind schon Löcher mit Gewinde vorgesehen.
Für das Seil kann Perlonseil (Fachhandel) mit 1 mm Durchmesser verwendet werden. Dieses wird mit einer Schlaufe links im Wagen eingehängt, läuft dann um die Umlenkrolle links und dann 2 mal !!! um das große Tellerrad, dann rechte Umlenkrolle und mittels Feder an die rechte Seite des Wagens.

Justage: Nach der Montage Platte 1 auswählen und Mechanik vor dem Herausheben der Platte mittels Mechanikschalter stoppen. Dann wird der Wagen am Zähler mit dem hinteren Haken, der das Zählrad schieben soll, durch Drehen des Tellerrades auf Zählrad 1 ausgerichtet. Nun Tellerrad in der Nut mit den beiden Vierkantschrauben festziehen. Die Mechanik weiter laufen lassen und beobachten, ob das Zählrad 1 geschoben wird. Dann für Platte 120 Zähler überprüfen. Gegebenenfalls nachjustieren.
Die Achse mit den Rädchen muss um gut zu funktionieren sehr leicht laufen, daher gut reinigen. Jedes Zählrad sollte sich einzeln bewegen lassen, ohne das Nachbarrad mit zu ziehen.
Der Counter (Spiele-Zählwerk) wird übrigens beim Ablegen der Platte komplett durchgezogen - auf die richtige Längeneinstellung des Bowdenzuges achten!

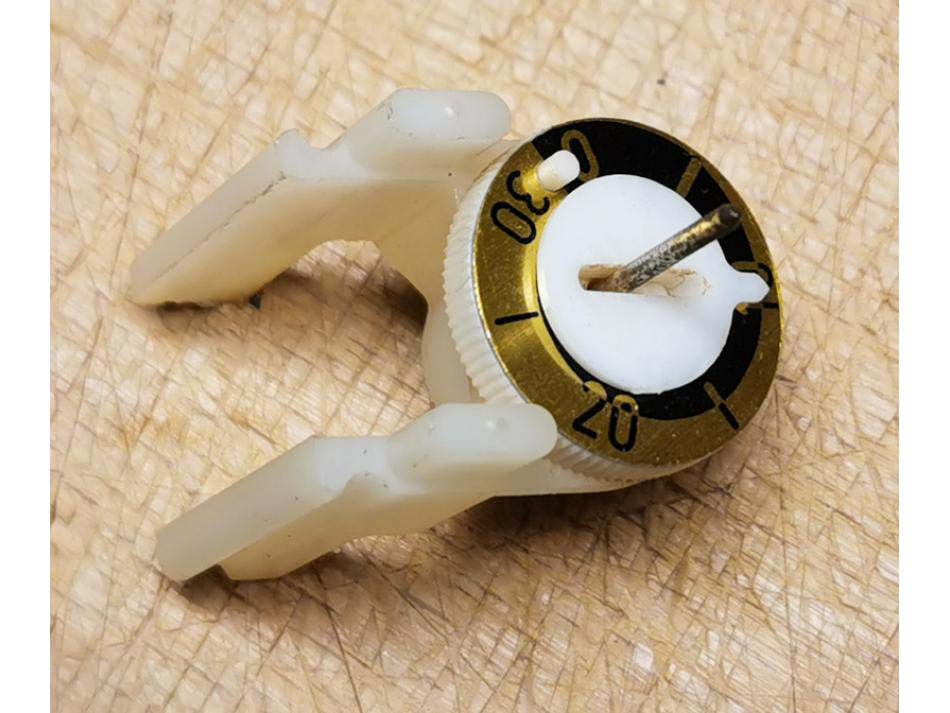

Dieser wurde erst ab der Panoramic 1959 eingeführt. D.h. die Modelle V102, Telematic 100 und Telematic 200 haben keinen. Mit dem Herausnehmen einer jeden Single wurde jedes Mal ein kleiner Stift bewegt, so dass sich ein Rädchen ein Stück weiterbewegte.

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
