Alle Modelle |
All Models |
Generell kann man einen kleinen Taster (kein
Schalter) versteckt montieren, was für viele (nicht alle!) Modelle eine
gute Freispielmöglichkeit bietet. Dafür wird eine Verbindung zum
Münzkontakt gelegt.
Das Bild zeigt den Münzprüfer in einer Rock-Ola Tempo 1. |
|
In general a small key
button can be hidden installed, which is a good choice for many (not
all!) models to get free play. To get this a connection to one of the coin contacts gets
made.
The photo below shows a slug rejector of Rock-Ola Tempo 1. |
Abb. 1 - Fig. 1

|
►►►
Den Taster nur kurz gedrückt halten,
damit der entsprechende Münzkontakt nicht zu lange geschlossen wird.
|
|
►►►
Do not hold the key button
too long when giving free play to not close the conact for a too long
moment. |
|
|
AMI – AMI/Rowe |
Modelle CD100A und aufwärts:
Man programmiert eine gewisse Anzahl von Krediten. Das geht
folgendermaßen:
Serviceschalter auf Stellung SERVICE schalten. Die Anzeige sollte
SERVICE MODE
sein. Wenn statt dessen ERRORS EXIST angezeigt wird, bedeutet
das, daß Fehler im Fehlerspeicher registriert sind. Diese Meldung ist
durch drücken der POPULAR - Taste zu bestätigen.
Dann "84" auf der Tastatur eingeben. Anzeige ist CREDIT 0 (falls 0
Credit vorhanden sind), gewünschte Kreditanzahl eingeben und mit der
POPULAR - Taste bestätigen.
Serviceschalter wieder in Stellung ON schalten. Auf dem Display sollte
nun die eingegebene Kreditanzahl zu sehen und die entsprechende Anzahl
von Wahlen sollten durchführbar sein. |
|
Models CD100A and up:
The jukebox gets programmed for a certain amount of credits.
This is how it works:
Push the service switch to SERVICE. The dispaly should show
SERVICE MODE. If instead ERRORS EXIST appears it means that
errors in the errorfile are stored. It is needed to confirm this
notification by pressing the POPULAR button.
Then enter "84" with the keyboard. Display shows CREDIT 0 (if
zero credits are stored), enter the desired amount of credits
and confirm again by pressing the POPULAR button.
Switch service switch back to ON. The display should show the
entered amount of credits and it should be possible to make the
equivalent amount of selections. |
|
|
Deutsche Wurlitzer --- German Wurlitzer |
Modelle der 1970er Jahre ohne SCC: dauerhaft Freispiel
einstellen geht bei diesen Kreditwerken verhältnismäßig leicht. Man
bucht Kredit auf und klemmt dann die Subtraktionsspule einseitig
ab. Dadurch wird kein Kredit mehr abgezogen.
|
|
1970s Models
without SCC: To get free play with these credit units is
quite easy. Add credit and disconnect the subtract coil
afterwards. Now no credit will be subtracted any longer.
|
Modelle mit erster SCC
(1978):
Keine Brücke
in Leiste "GP" bewirkt
Dauerkredit.
|
|
Models with first SCC
(1978):
No jumper in row "GP" will mean permanent free credit.
|
Modelle mit SCC:
Für permanentes Freispiel wird am SCC eine
Steckbrücke gesetzt - in der Leiste "GP" zwischen 0 und F. |
|
Models with SCC:
For freeplay in the SCC a jumper needs to be set in row GP from
0 to F. |
|
|
NSM |

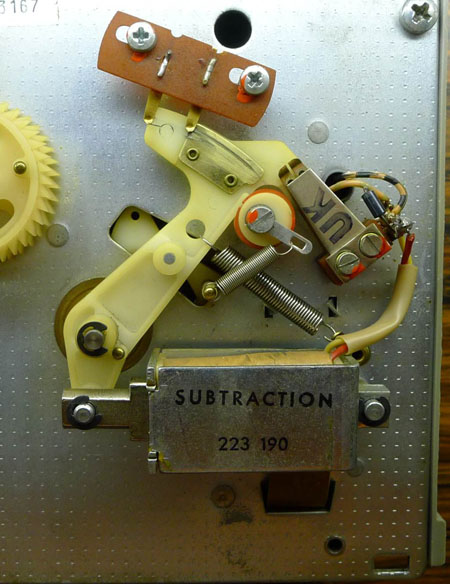

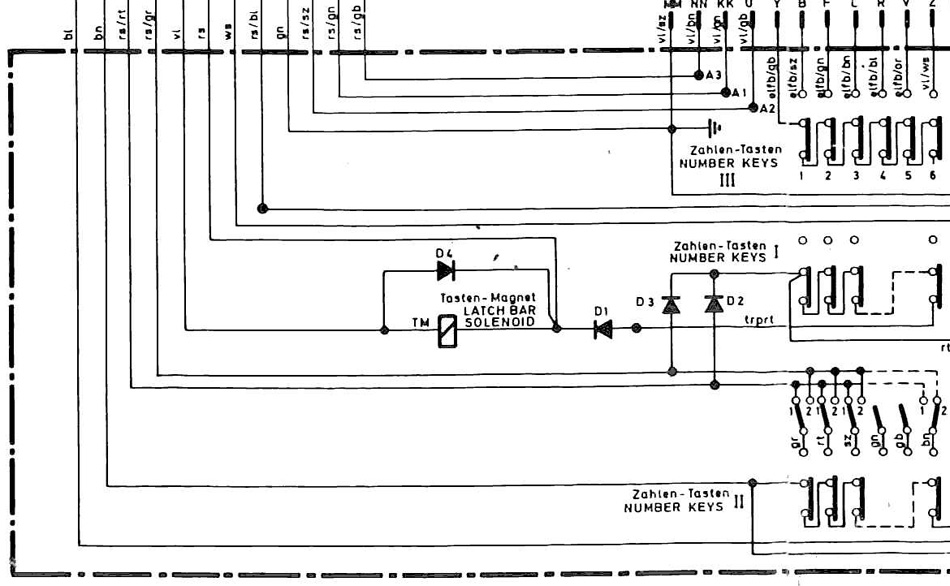

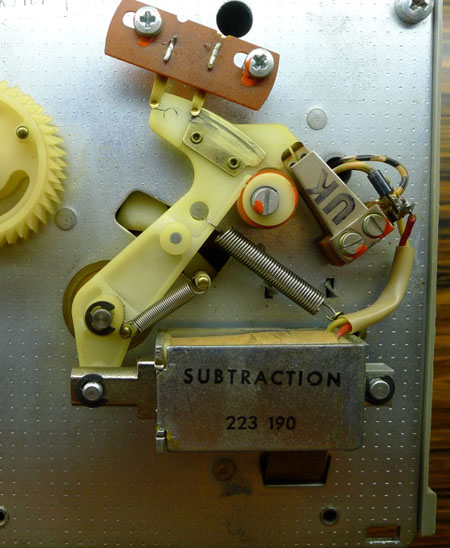

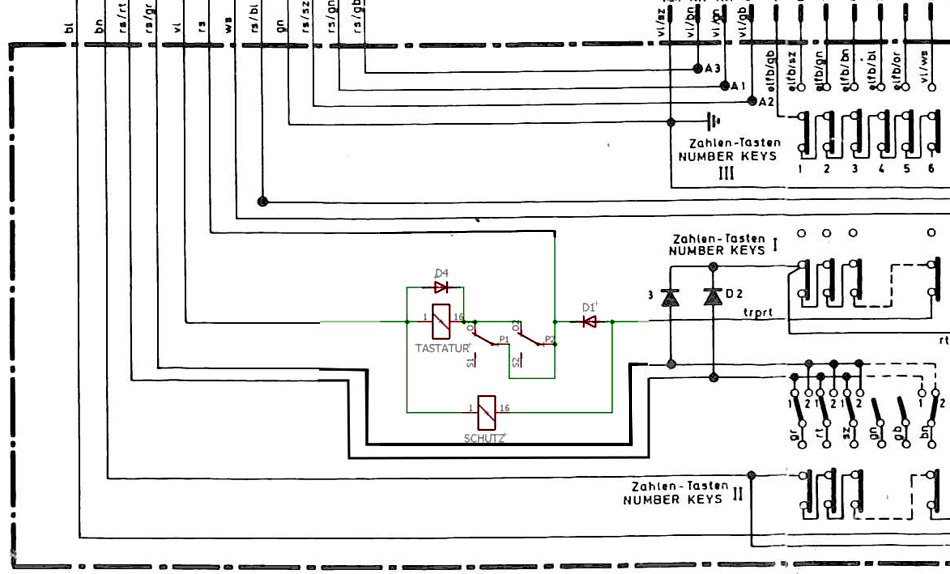

Prestige 120 C und D mit 10er Tastatur: Dauerkredit ist mit einer
kleinen Einschränkung möglich.
Der Tastenmagnet zieht bei diesen Modellen erst nach Betätigung der
ersten Ziffer an und fällt nach Wahl von "A" od. "B" wieder ab. Man
sollte jedoch beachten, daß nicht nur "halb" gewählt wird, also die
zweite Ziffer oder A, B über längere Zeit nicht gedrückt werden. Dann
bliebe der Tastenmagnet angezogen und droht, durchzubrennen. Im
Standby-Betrieb muß die Lampe "Wähle erste Ziffer" aufleuchten. |
|
Prestige 120C
and D with 10-digit keyboard: Free play is possible with a
certain restriction.
The latch solenoid attracts only after pressing the
first digit and releases when "A" or "B" gets pressed. Take care
not to stop half way when selecting and wait too long for
pressing "A" or "B".
Otherwise the latch solenoid is attracted too long and might
burn.
In Standby the credit lamp "Press first digit" needs to lit up.
|
E-Technik
Nach Einsetzen einer Steckdiode auf Position A8 auf dem Programmfeld
wird kein Kredit subtrahiert. So steht nach einmaliger
Geldwertspeicherung (Geldeinwurf) unbegrenzter Kredit zur Verfügung. |
|
E-Technology
Free Play / permanent credit: After plugging a connector diode
into position A8 of the progam field. No credit will be
subtracted then - so that after indserting a coin to establish
credit there is unlimited selection.
|
ES II-Technik
Hierfür muss die Box mit einem Schlüsselschalter ausgerüstet
sein (Zubehör). Dann läßt sich der im Service-Programm C3
eingestellte Wert überschreiben:
"C3" mit 0|0|0||0|0 programmieren. Es erscheint dann bei
eingeschaltetem Schlüsselschalter die Anzeige F|r|E|E. Nun sind
unbegrenzt Freispiele möglich.
|
|
ES II-Technology
Therefore the jukebox has to be equipped with a key-switch (accessory).
In that case the value of service program C3 can be
re-programmed:
Programm "C3" with 0|0|0||0|0. With key switch switched on there
will appear F|r|E|E on the display. Now an unlimited amount of
free selections can be done.
|
ES III
Technik / ES III technology
 |
ES IV Vinyl-Technik:
Bei "offenem" Schlüsselschalter können die im Programmschritt 21
möglichen Freikredite abgerufen oder verändert werden. Je nach
Einstellung in P21 sind folgende Einstellungen möglich:
- Anzahl der eingestellten Freikredite step by step abrufbar
- Unbegrenzte Freikredite einzeln abrufbar
- Dauerkredit nach dem ersten Drücken von FREE CREDIT (Kreditanzeige:
99). Nochmaliges Drücken von FREE CREDIT ist dieser gesperrt.
Anzeige: P21
Bezeichnung: Anzahl der
Freikredite
Bemerkung: gewünschten Wert und "H" eintasten:
0 – 125: Anzahl der Freikredite, kann über FREE CREDIT einzeln
abgerufen werden
126: mit FREE CREDIT können unbegrenzt Freikredite abgerufen
werden
127: mit Drücken von FREE CREDIT ist Dauerkredit aktiviert
(Anzeige: 99); nochmaliges Drücken deaktiviert
Schlüsselschalter: an der Gehäuserückwand, zum Schutz
vor Manipulation der Freikredite und des Backgroundmodus.
Schlüsselschalter geschlossen: keine Veränderungen möglich
Schlüsselschalter offen: Veränderungen möglich |
|
ES IV Technology Vinyl:
With "open" key switch in program step 21 the free credits can
be checked or modified.
Depending on setting in P21 the
following setup is possible:
- Amount of free credit can be recalled step by step
- Unlimited free credits can be recalled individually
- Permanent free credit after first pressing of FREE CREDIT (credit
indicator: 99); Pressing FREE CREDIT once more it is blocked.
Display: P21
Description:
Amounts of free
credits
Comment: Enter prefered value
and "H" :
0 – 125: The amount of free credits can be called up via FREE CREDIT
individually
126: with FREE CREDIT
unlimited free credits can be recalled individually
127: Permanent free
credit after first pressing of FREE CREDIT (credit indicator:
99); Pressing FREE CREDIT once more it is blocked.
Key Switch:
Located on the back of
jukebox, protects against manipulation of free credits and back
ground mode.
Key Switch closed: No modification possible
Key Switch open: Modification possible |
ES IV-CD-Technik:
Bei "offenem" Serviceschalter können die im Programmschritt "P23"
programmierten Freikredite aufgerufen werden.
Programmschritt 23: Serviceschalter ziehen, C, 23, H, 3, H,
Serviceschalter drücken
Dauerkredit einrichten: nach erstem Drücken der Taste FREE CREDIT
(Kreditanzeige "99")
Dauerkredit sperren: nach erneutem Drücken der Taste FREE CREDIT
Hinweis: auf der Rückseite befindet sich ein Schlüsselschalter.
Dieser war in der Aufstellung wichtig, damit der niemand unbefugt
Freikredite buchen konnte. Es gibt keinen Universalschlüssel für den
Schlüsselschalter.
Da es sich um einen einfachen Öffner/Schließer handelt, können zum
Öffnen beide Kabel vom Schloß abgemacht werden, zum Schließen müssen
beide Kabel miteinander verbunden werden.
Offen: Einstellungen möglich
Geschlossen: keine Einstellungen möglich |
|
CD ES
IV-Technology:
With "open" service switch free credits programmed in progam
step P23 can be called up.
Program step P23: Pull service switch,
C, 23, H, 3, H, push
service switch.
Setting on permanent free credit: After pressing FREE Credit for
the first time (credit display "99").
Block permanent free credit: After pressing FREE Credit once
more.
Note: On the back there is a key switch. For operation it
was important that nobody could manipulate the free credits for
own purpose. There is no master key for this service switch
available.
This key switch is a simple "Open/Closed" switch.
To open the key switch both wires can be disconnected from the
lock.
To close they need to be connect with each other.
Open: Open for programming
Closed: No programming possible |
ES V-CD-Technik:
P094: Eingabe der Anzahl der freien Kredite
0: keine Freikredite möglich
< 200: Begrenzter Freikredit. Die Anzahl entspricht dem gemachten
Eintrag. Freikredite sind einzeln abrufbar, Anzeige zeigt die
verbleibenden Kredite an.
= 200: Unbegrenzter Freikredit über Fernbedienung abrufbar
> 200: Umschalten zwischen bezahlten Krediten und unbegrenztem
Freikredit. Umschalten mit Fernbedienung.
Eingabebeispiel:
P 094 H 200 H |
|
CD
ES V-Technology:
P094: Entering the number of free credits
0: no free credits possible
< 200: Limited free credits. The amount corresponds to the input
number. Free credits can be used individually. In the display
the remaining credits are shown.
= 200: Unlimited free credits, can be called up with remote
control.
> 200: Switching between paid credits and free credits.
Switching via remote control.
Example:
P 094 H 200 H |
|
|
Rock-Ola |
Modelle bis Tempo 2:
Das Kreditgerät läßt sich leicht manipulieren, damit keine Kredite
abgebaut werden.
Dafür wird aus dem Kreditgerät der
Löschhebel herausgebaut, der nach jeder
Wahl einen Kredit abzieht. Es brennt jedoch dauerhaft die Select-Lampe,
die dadurch schneller leidet (GE #44). |
|
Models up to Tempo 2:
The credit unit is easy to modify so that no credits get
subtracted any longer. Therefore remove the
cancel lever
from the credit unit which
subtracts one credit after each selection. Note, that afterwards
the credit lamp #44 will lit up permanently, it might wear
faster. |
 |
Modelle 1484, Regis, 1493, 1494, Empress usw.:
Bei späteren Modellen ist von der zuvor beschriebenen
Variante abzuraten, da dann der Tastenmagnet in der
Tastaturmechanik dauerhaft angezogen ist. Für einen
Dauerbetrieb ist dieser Magnet nicht ausgelegt - er brennt
durch.
Eine Möglichkeit für Dauerfreispiel ist, eine der Schrauben
herauszunehmen, die die Subtraktionsspule hält und dann das
Relais so zu drehen, dass es nicht mehr das Zahnrad
betätigt, wenn es angezogen ist.
|
|
Models with latch solenoid (from 1484, 1488, 1493, ... 446):
The previous description is not recommended for later models
with latch solenoid. This latch solenoid would be energized
permanently and most likely burn because it is not being
made for being energized permanently.
One safe way to get free play on those models is to simply
remove one screw that holds the "subtract relay", and
slightly "spin" the whole relay so that it can not strike
the credit wheel when energized. |
|
|
Seeburg |
Modelle mit sog. "Black and Grey Box":
-
Apollo (LS3)
-
Bandshell (USC1)
-
Firestar (USC2)
-
Olympian (SPS 160)
-
Matador (SPS2)
-
Regency (FC1)
-
Vogue II (STD 160)
-
Entertainer (STD2)
-
Sunstar (STD3)
-
Hutch (FC2)
-
Mardi Grass (STD4)
Bei diesen Modellen ist ein Taster
parallel zu den Münzkontakten (Bild oben) nicht zu empfehlen. Wenn
es ein Taster sein soll, sollte dieser parallel zu dem
Service-Credittaster auf dem Serviceschalter-Panel geschaltet werden.
Grund: Die Münzkontakte sind, zusammen mit der Tastatur, in eine Matrix
eingebunden und greifen direkt in die Black Box ein.
Besser: das Programmer-Board (Preiskarte), das in die Black Box
eingesteckt ist, entfernten. Dann hat man man unbegrenzt Freikredite.
|
|
Models with so called "Black
and Grey Box":
-
Apollo (LS3)
-
Bandshell (USC1)
-
Firestar (USC2)
-
Olympian (SPS 160)
-
Matador (SPS2)
-
Regency (FC1)
-
Vogue II (STD 160)
-
Entertainer (STD2)
-
Sunstar (STD3)
-
Hutch (FC2)
-
Mardi Grass (STD4)
For these models a key
button parallel to the coin contacts like described above is not
recommended (Fig. 1). If a key button shall be used it sould be
installed parallel to the service-credit-switch on the service switch
panel.
Reason: The coin contacts are together with the keyboard bound in a
matrix and have access to the Black Box directly.
Best option: Remove the programmer board which is plugged into
the Black Box. This allows permanent free credit. |
|
|
Wurlitzer USA |
Modelle mit BOAC (BOnus ACcumulator)
BOAC ist die Abkürzung für BOnus ACcumulator. Es ist ein
Halbleiter-Kredit Akkumulator (Solid State Credit Accumulator) unter
Verwendung von Transistoren und TTL (Transistor-Transistor-Logik) integrierte Schaltkreise.
Für Freispiel wird der BOAC abgesteckt und Pin 6 der BOAC Buchse
geerdet. |
|
Models
BOAC (BOnus ACcumulator)
BOAC is the abbreviation of BOnus ACcumulator. It
is a solid state credit accumulator by using transistors and TTL
(transistor-transistor-logic) Integrated Circuits.
To get free play simply unplug the BOAC and ground pin 6 of the BOAC
socket. |
|
Die Angaben haben keinen
Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus
Veränderungen vorgenommen worden sein.
<<< zurück
zur Archiv-Übersicht
|
Ein Service von

Copyright by
Stamann Musikboxen |
