Harting Musikboxen im Archiv von Jukebox-World

M2000 / Discoset 2000 (1972)

Copyright

Vorstellung auf der IMA 9/1971
erhältlich in vier verschiedenen Farben: orange, grün, rosa, braun
Vertrieb in England: Mayfair Sound Ltd.
Vertrieb in Schweiz: Restomat AG, Basel – bis 1979

Introduced on  IMA 9/1971
Available in four colours: orange,
green, rose, brown
Distribution in England: Mayfair Sound Ltd.
Distribution in Switzerland: Restomat AG, Basel – up to 1979

M2000 - orange

M2000





M2000 - rosa / rose

M2000 - grün und rosa

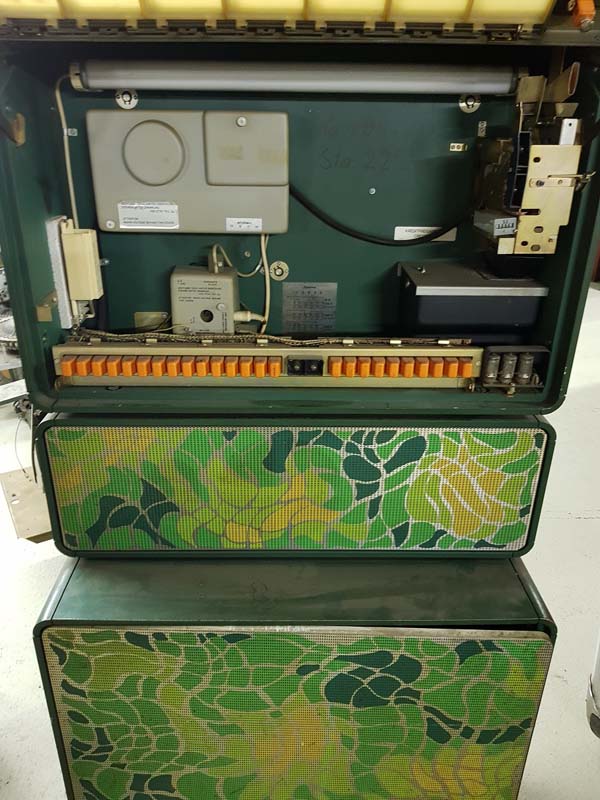

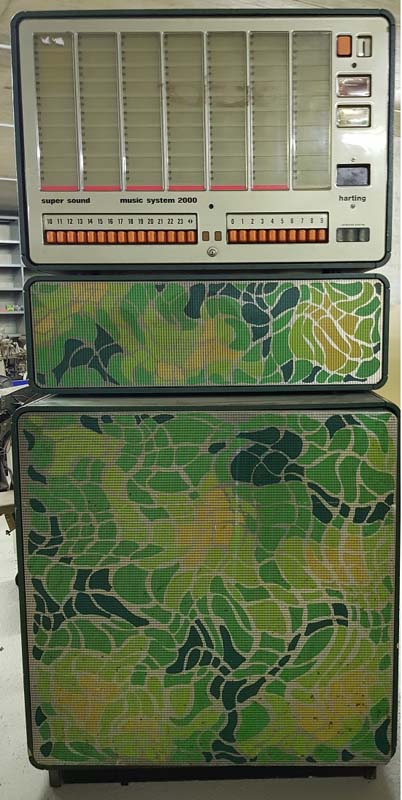

M2000 - grün / green

Fotos: E. Schneider

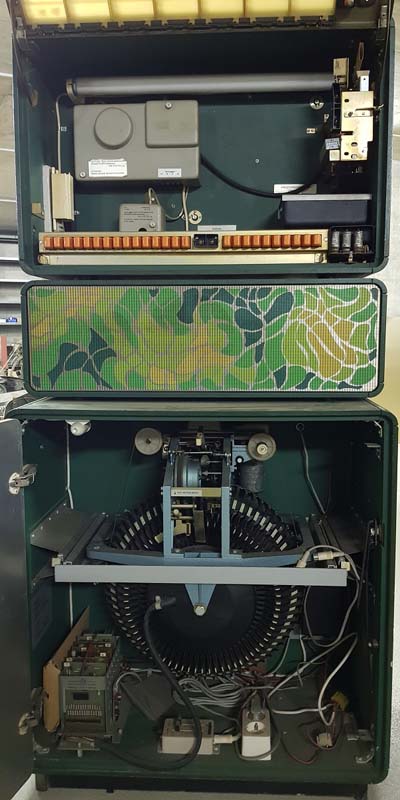

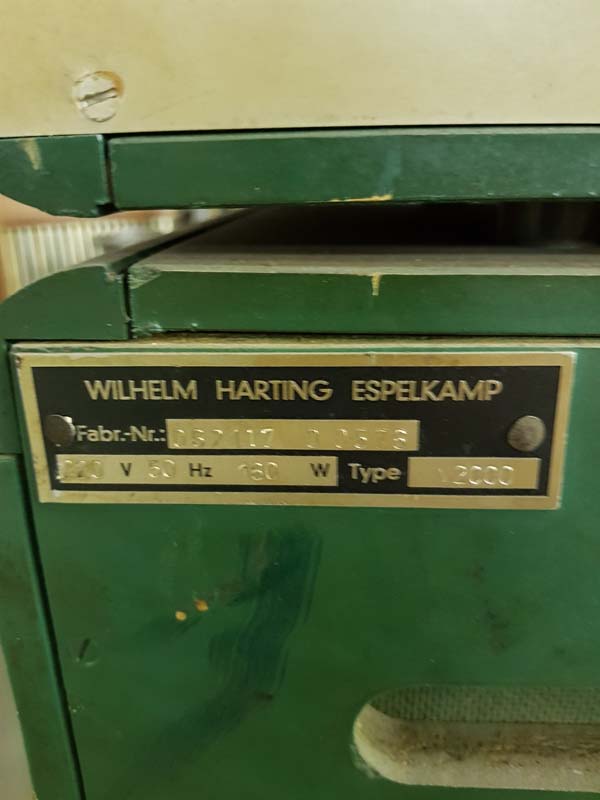

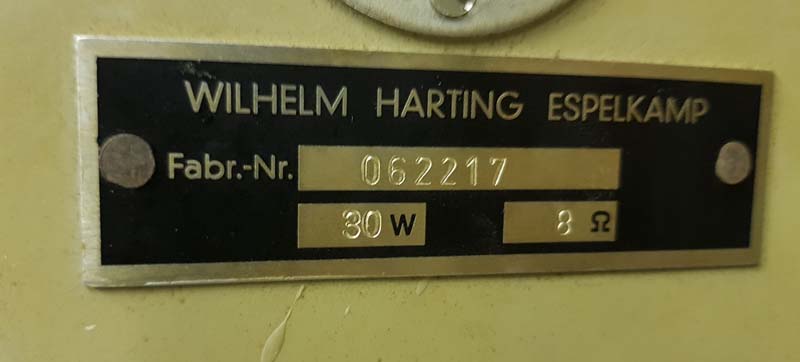

Harting M2000 - grün

Harting M2000 - grün

Harting M2000 - grün

Harting M2000 - grün

Harting M2000 - grün





M2000 - braun / brown

Photos courtesy of Bernhard Wagner
M2000 - braun

Harting M2000

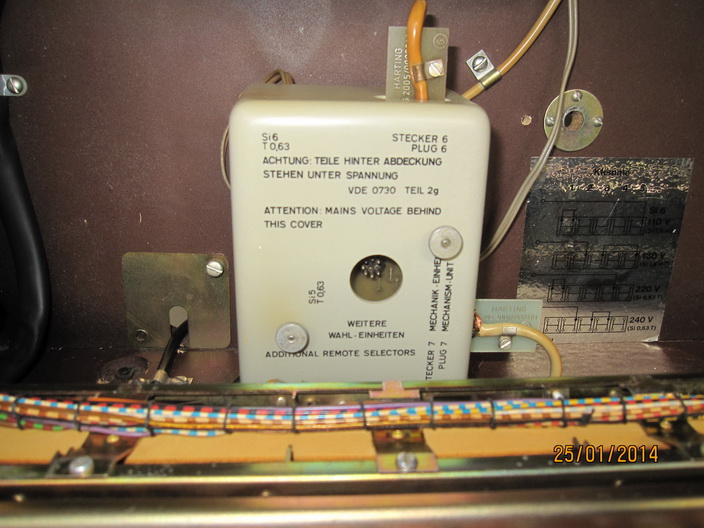

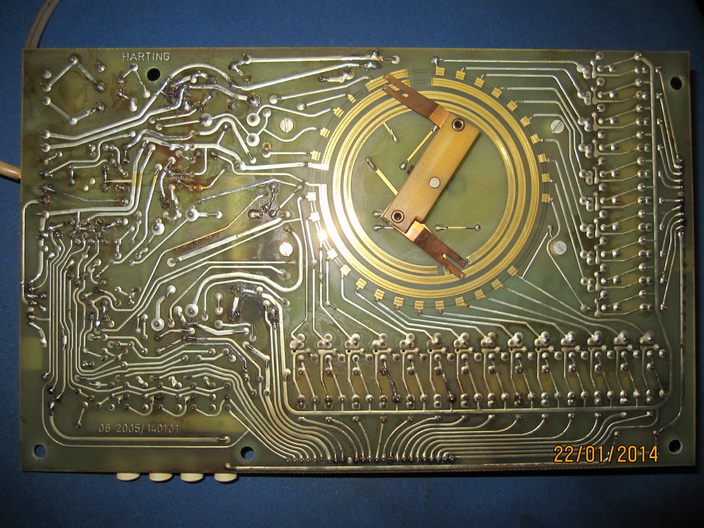

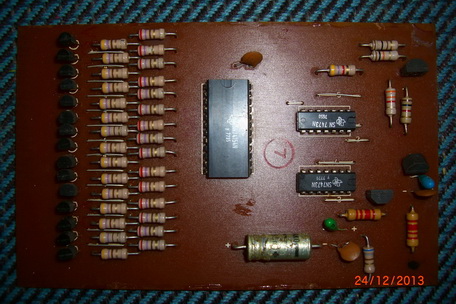

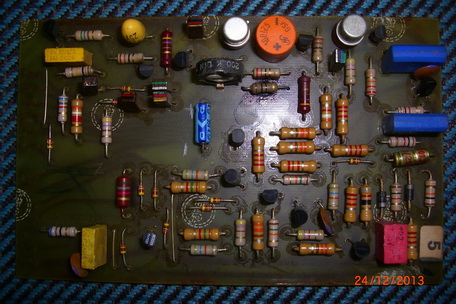

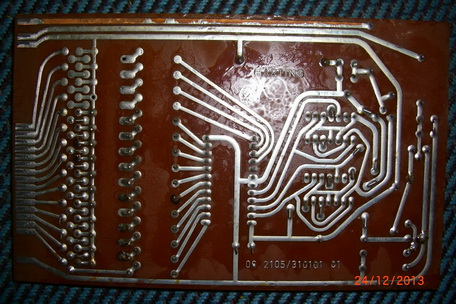

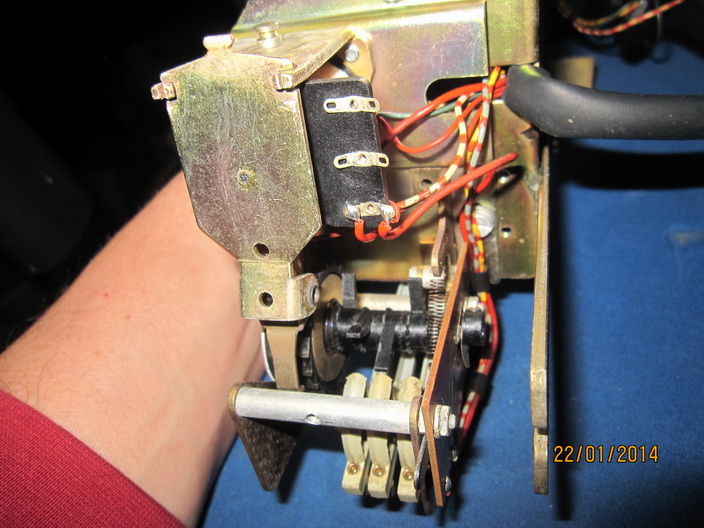

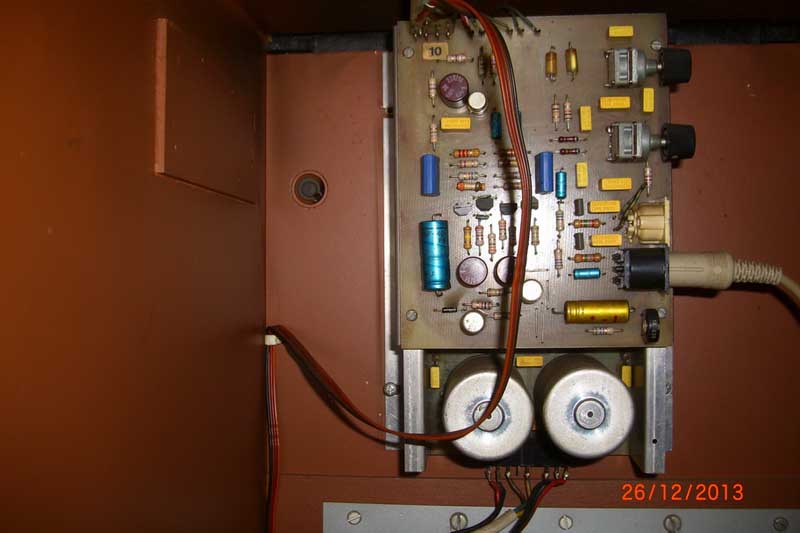

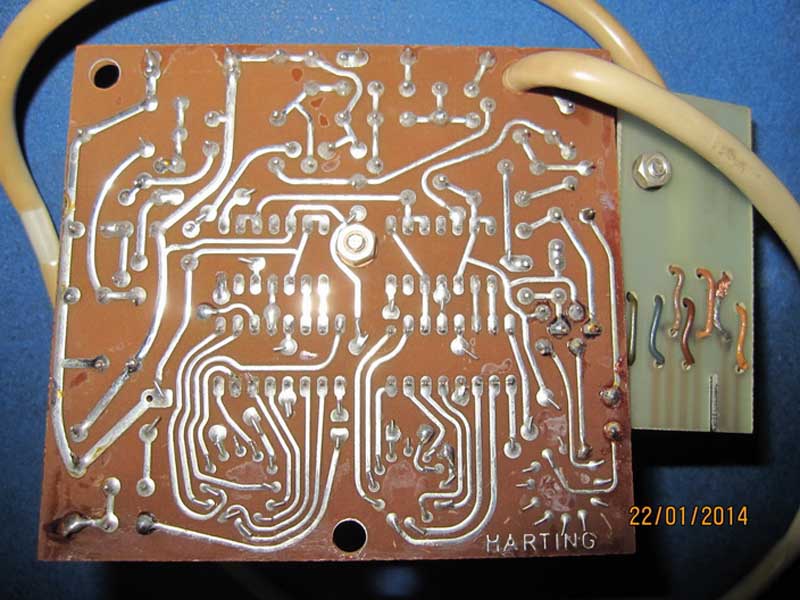

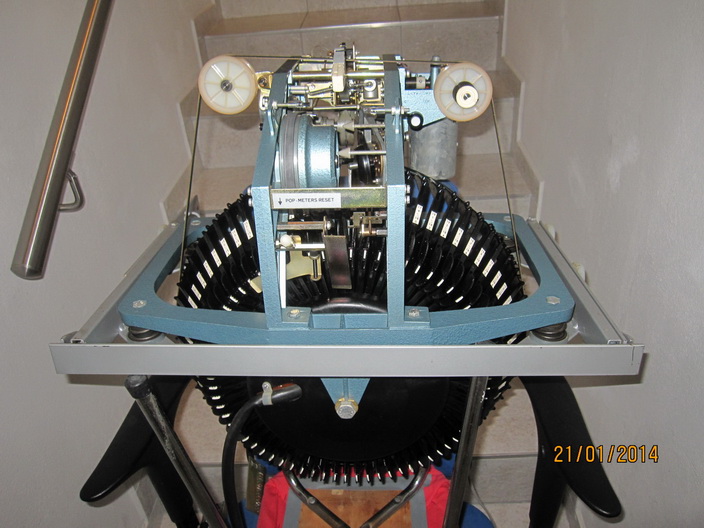

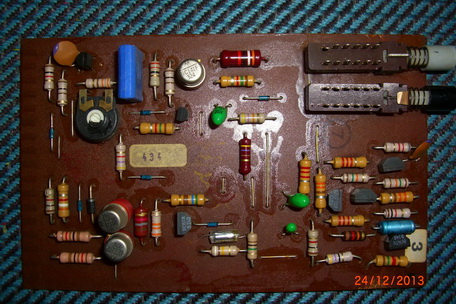

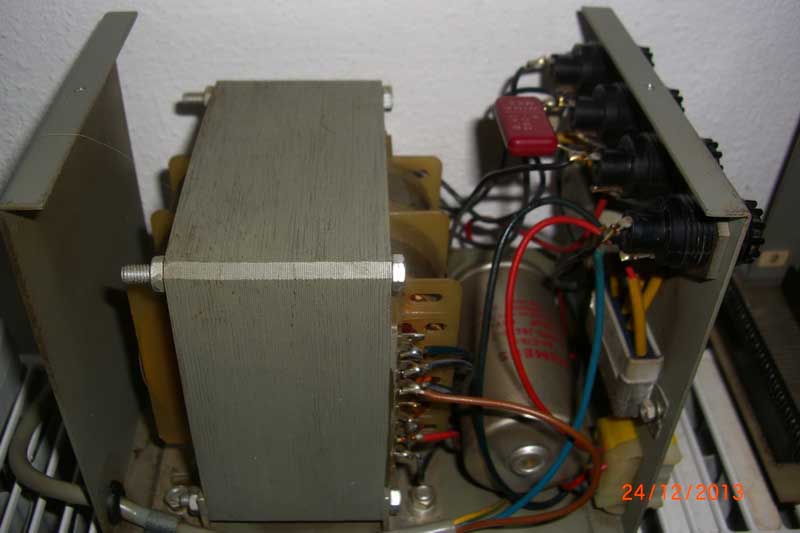

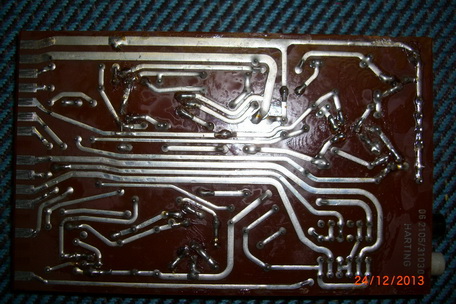

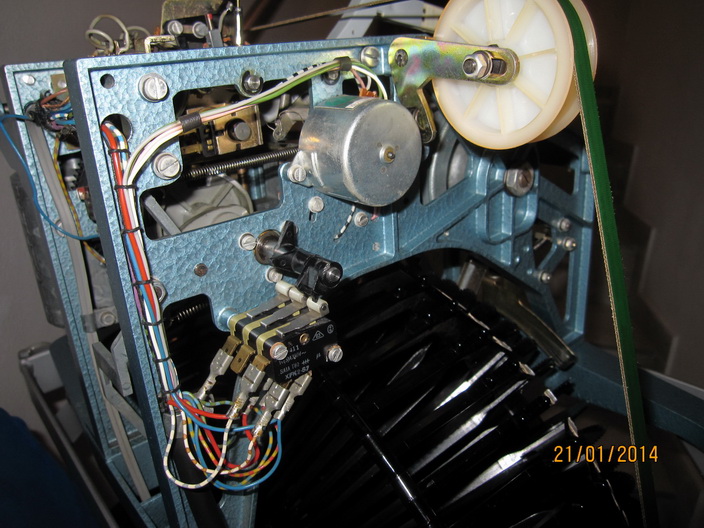

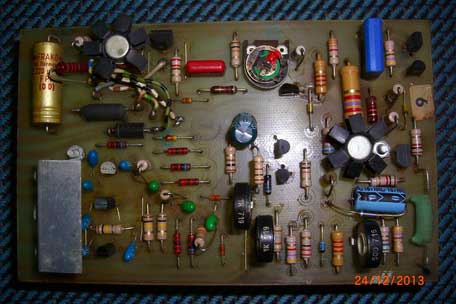

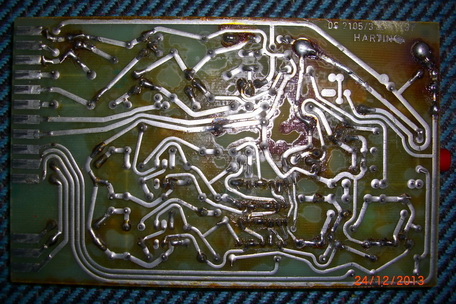

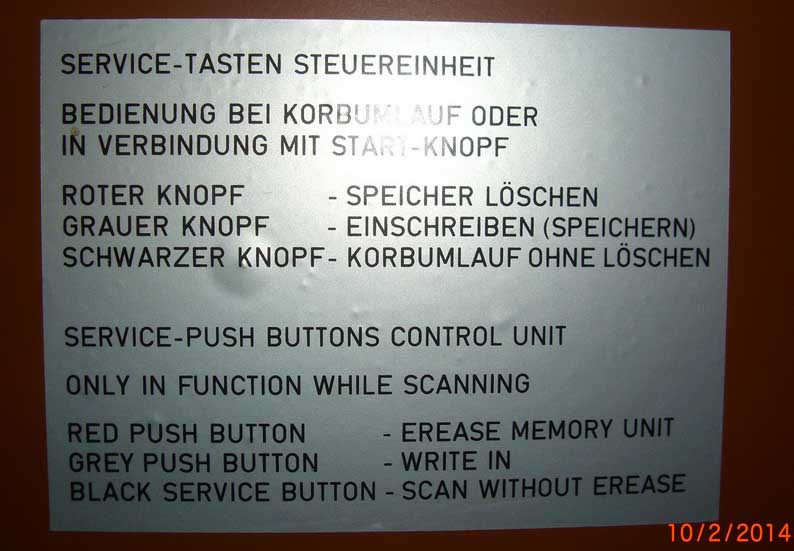

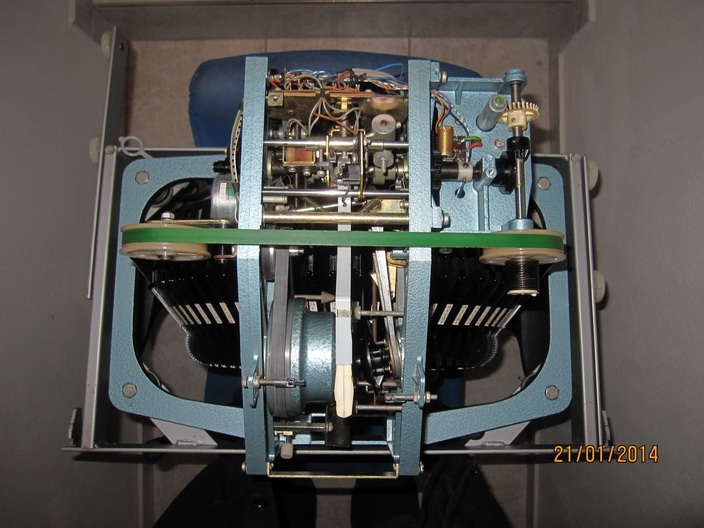

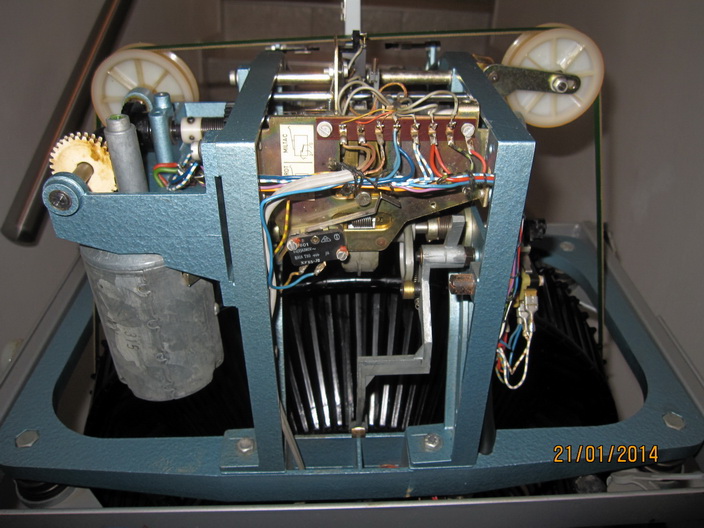

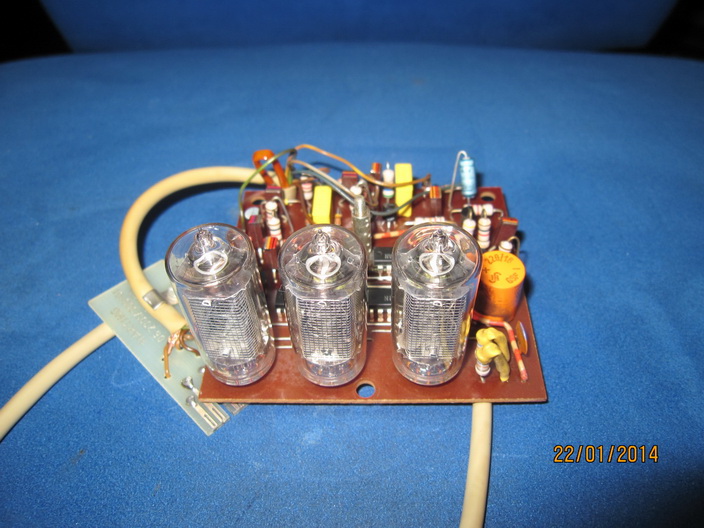

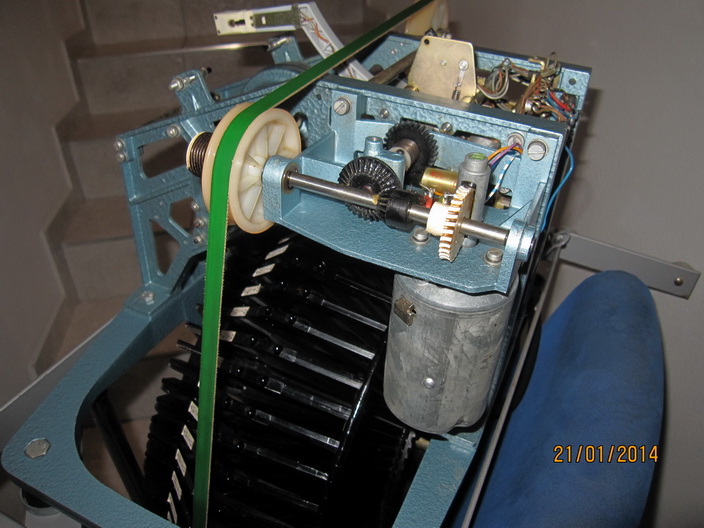

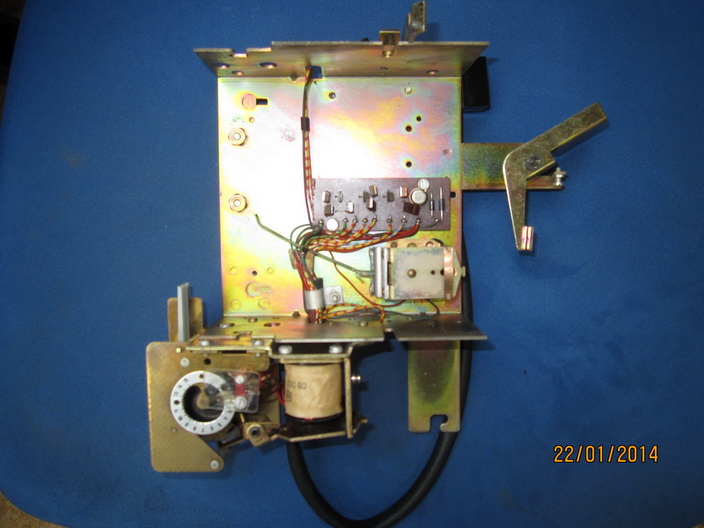

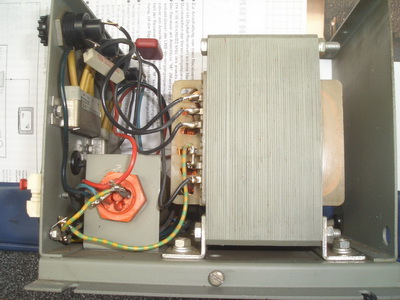

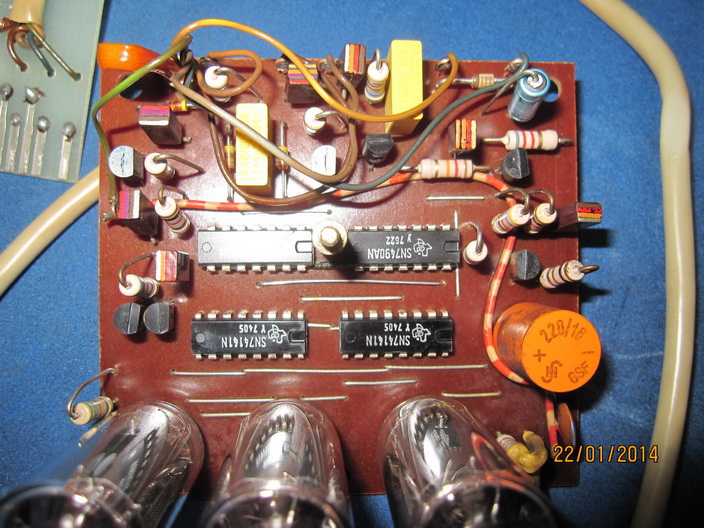

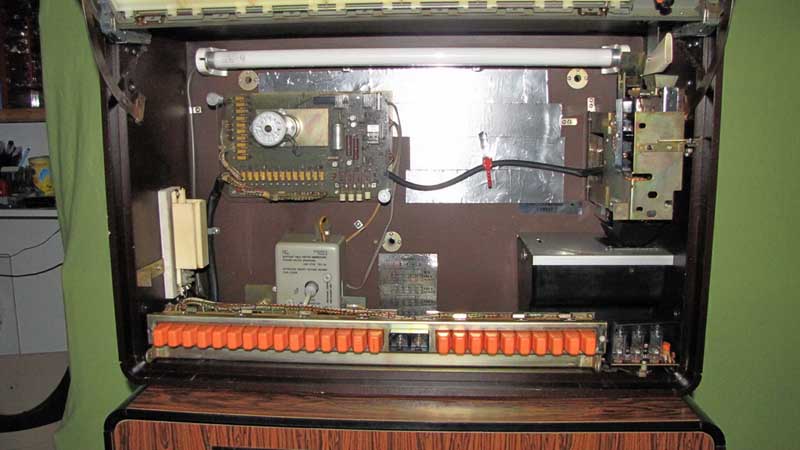

M2000 - Technik / Technical Equipment

Fotos: Norbert D.
Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000
Harting M2000 Harting M2000
Harting M2000 Harting M2000
Harting M2000 Harting M2000
Harting M2000 Harting M2000
Harting M2000 Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

Harting M2000

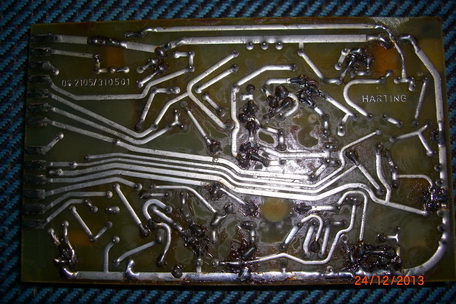

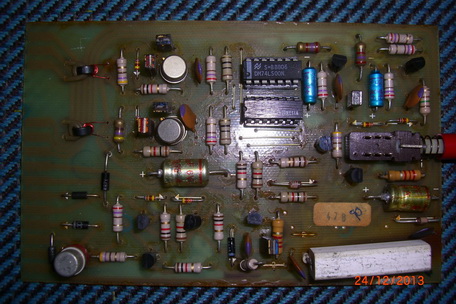

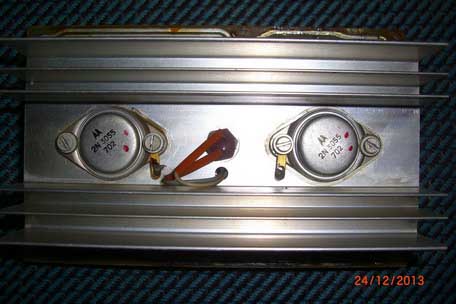

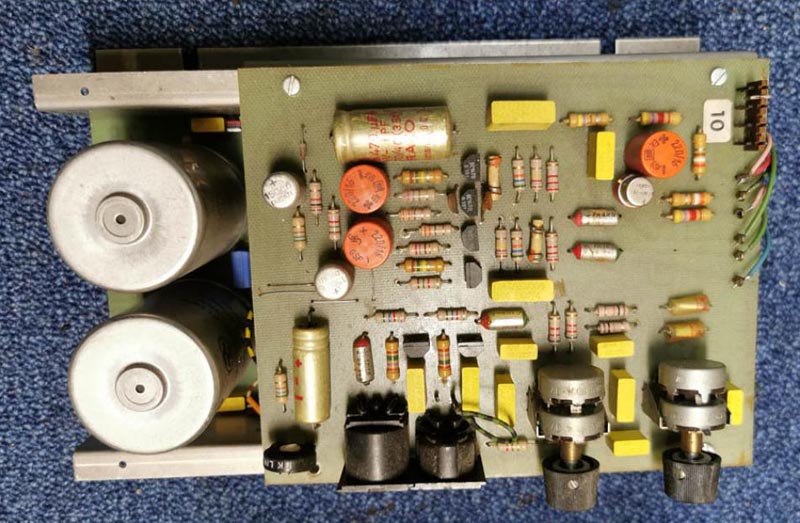

Verstärker und Steuereinheit M2000 - Amplifier and Control Unit

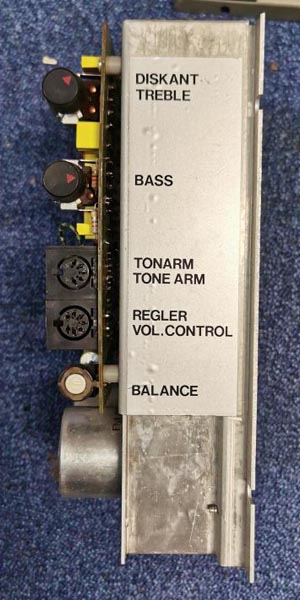

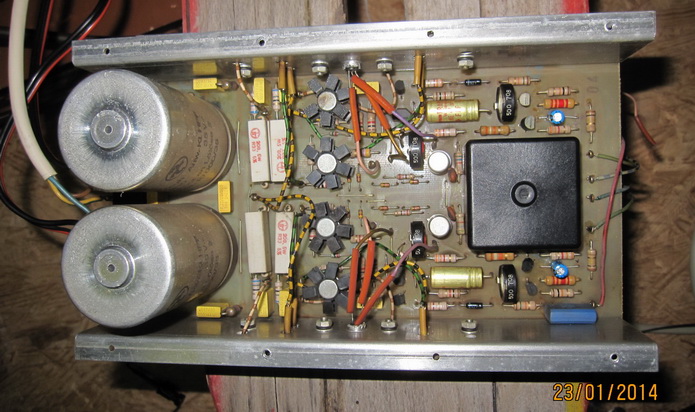

Verstärker



Amplifier

Harting M2000

Harting M2000

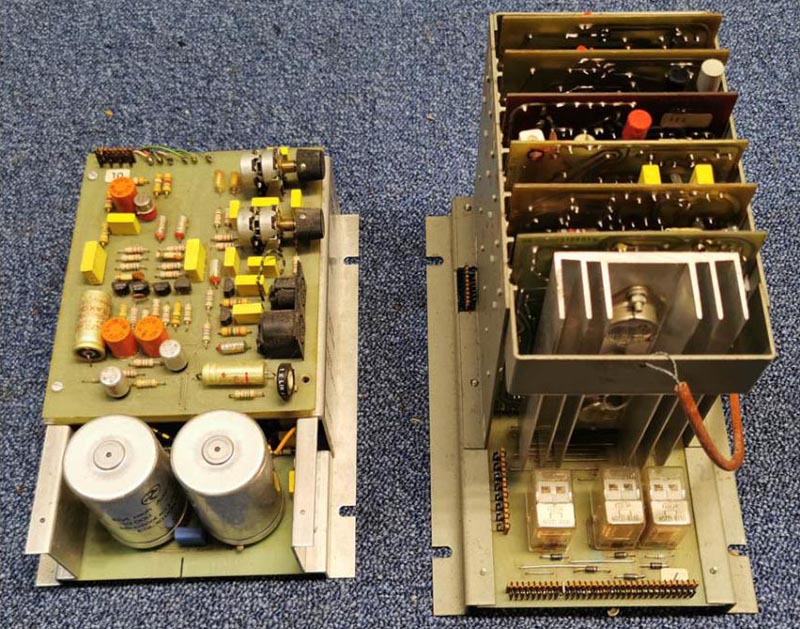

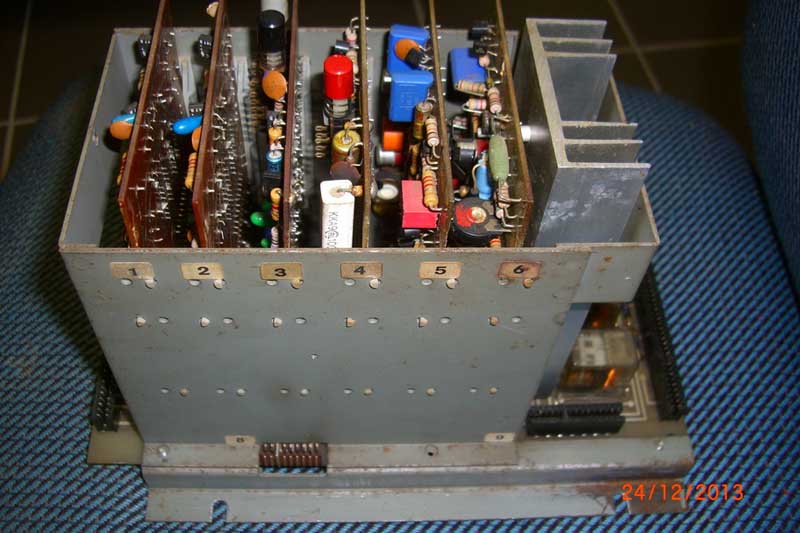

Links: Verstärker   –   Rechts: Steuereinheit

  Left: Amplifier   –   Right: Control Unit

Harting M2000

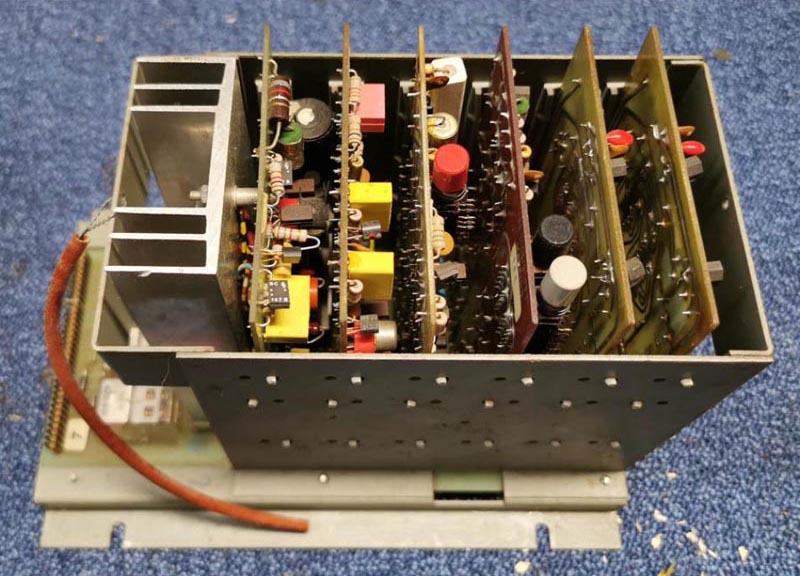

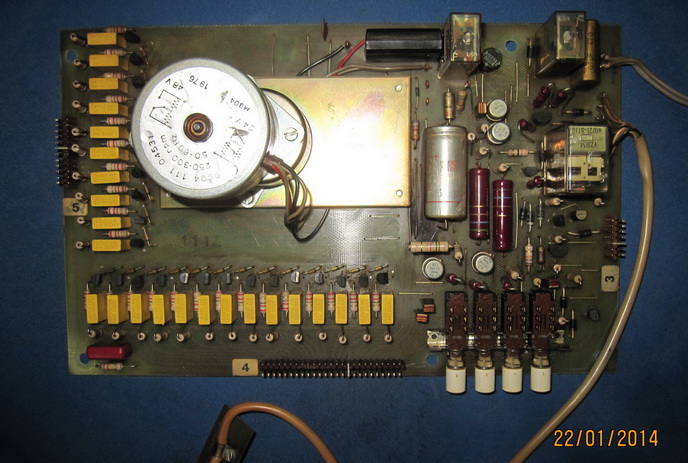

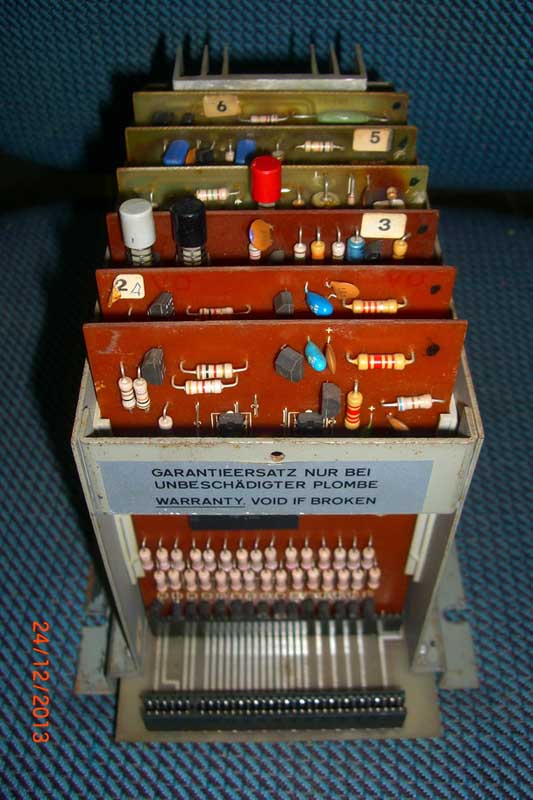

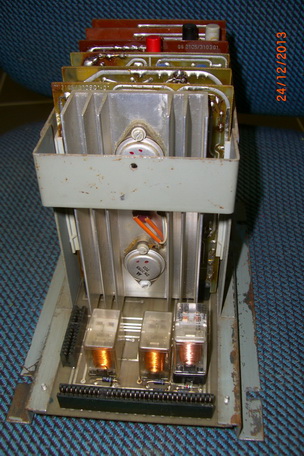

Steuereinheit     Control Unit
Harting M2000

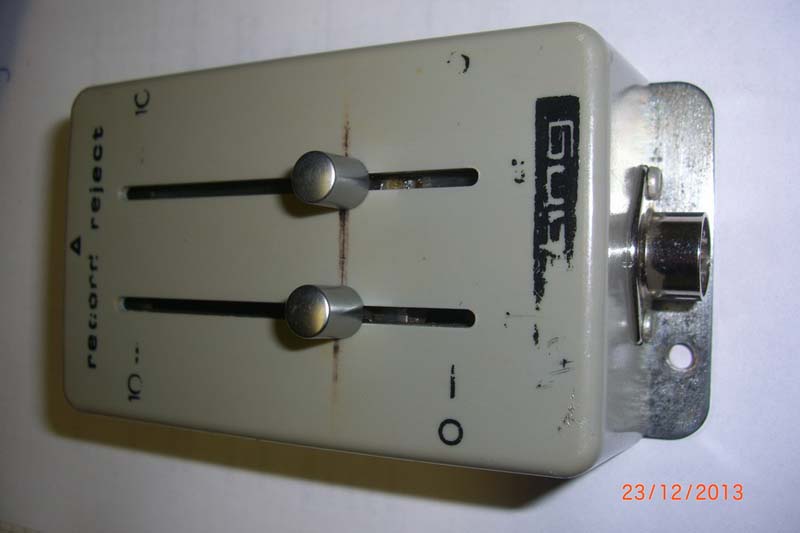

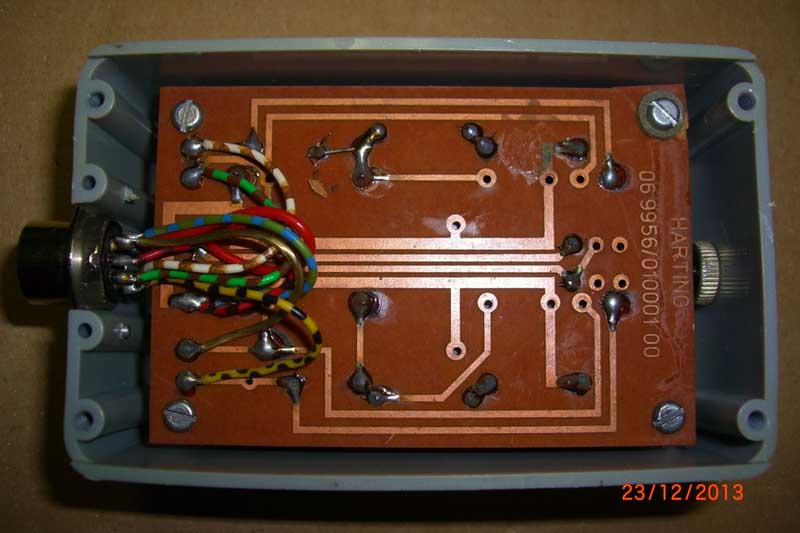

M2000 - Fernregler / Remote Volume Control /

Photos courtesy of Bernhard Wagner
Harting M2000

Harting M2000





Technische Daten - Specifications
Wahlen / Selections 140
Lampen / Lamps Selector Unit: TL 20W/24"/T12   |   Mechanism Cabinet: E14 15W   |   Picture Box: 4W/6"/T5
Credit: 1x E10/42V/3W   |   Album-Play: 1x E10/42V/3W   |   Record Indicator: 2x E10/42V/3W
Mute: Wedge Base 24V/30 mA/T10
Verstärker / Amplifier Transistor amplifier 2x 100W at 4 Ohm
Potentiometer: 5 + 17 kOhm
Lautsprecher / Speaker 2x 8 Ohm 50 Watt / 30 Watt
Base: HECO
Hi Frequency: HECO
Tonabnehmer / Cartridge Merula STC 486 / 488
Laufwerk / Carriage
Sicherungen / Fuses Transformer Unit Mechanism: 2x 63 mA slo blo
Control Centre: 2x 2.5A, 2x 3.15A – all medium time lag
Schlüssel / Key CPS1
Abmessungen / Size Selector Unit: 74 x 49 x 24 cm - 26 kg
Mechansim Unit: 74 x 78 x 36 cm - 52 kg
Speaker large: 74 x 24 x 24 cm - 13 kg   |   Speaker small: 49 x 24 x 24 cm - 9 kg
Picture Box large: 74 x 24 x 24 cm - 13 kg  |   Picture Box small: 49 x 24 x 24 cm - 9 kg
Zubehör / Accessories Volume control 069934
Besonderheit / Features Different colour options for cabinet: Orange, green, pink, brown
Different colour options for selector and speaker panels: Orange, green, lilac, silver
33 & 45 RPM
