Jupiter Super Jupimatic 104 - Mai 1961 - Ende 1962	Copyright
1961: Verstärker / Amplifier Stereo B 1962: Verstärker / Amplifier B62 bzw. B62C

Jupiter Super Jupimatic 104

Bild: Hans-Jürgen Lübke

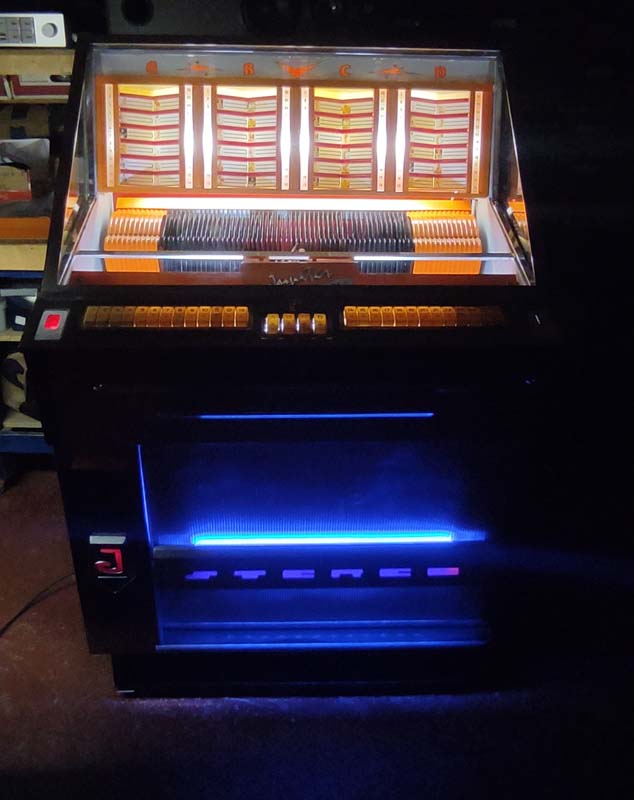

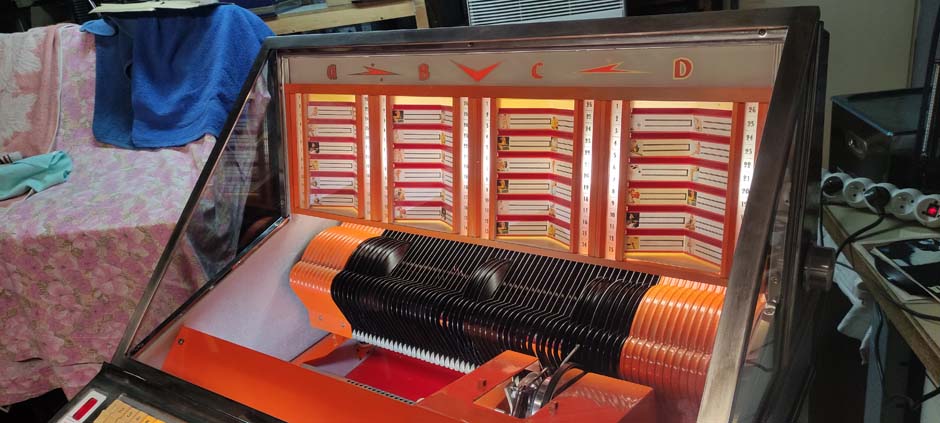

Super-Jupimatic 104

Photos courtesy Hervé D.

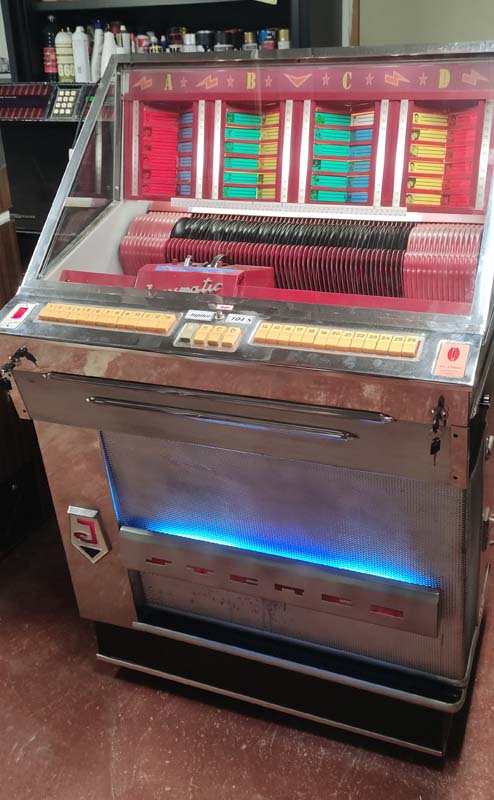

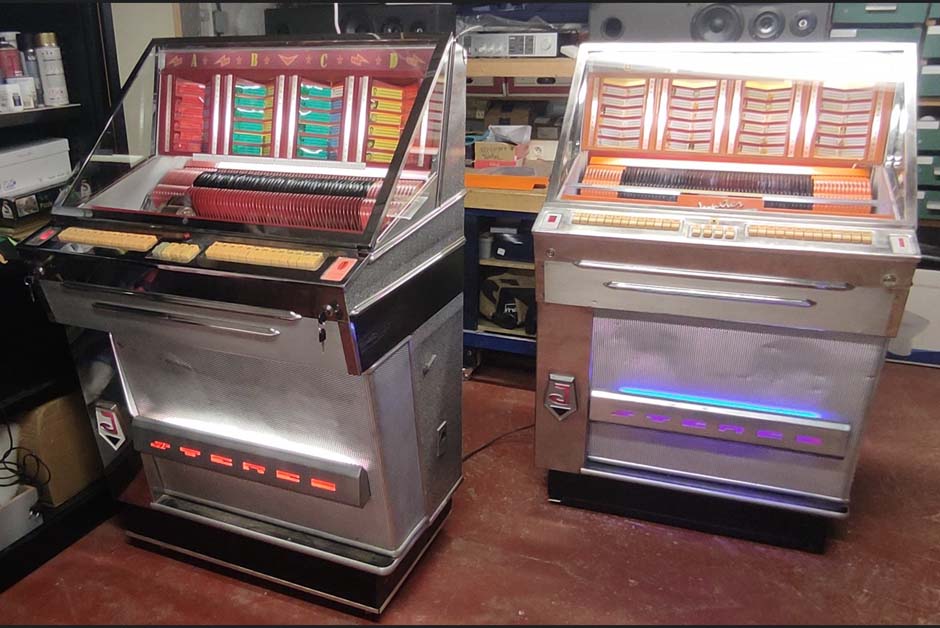

Super-Jupimatic 104

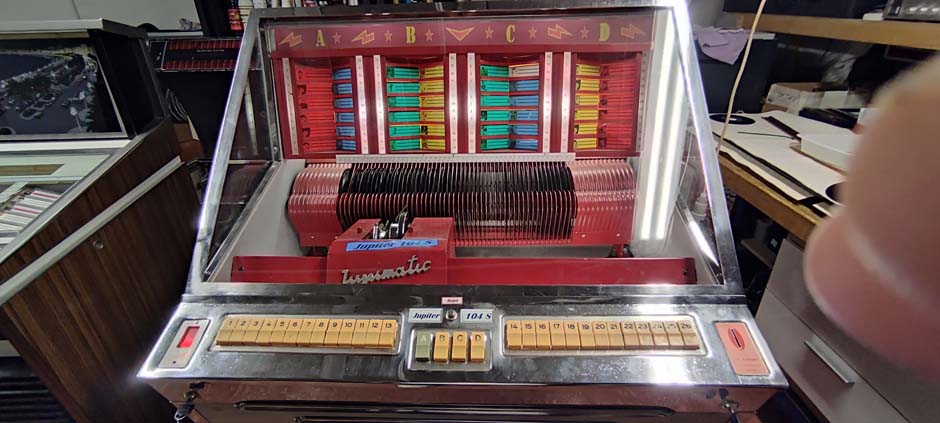

Super-Jupimatic 104

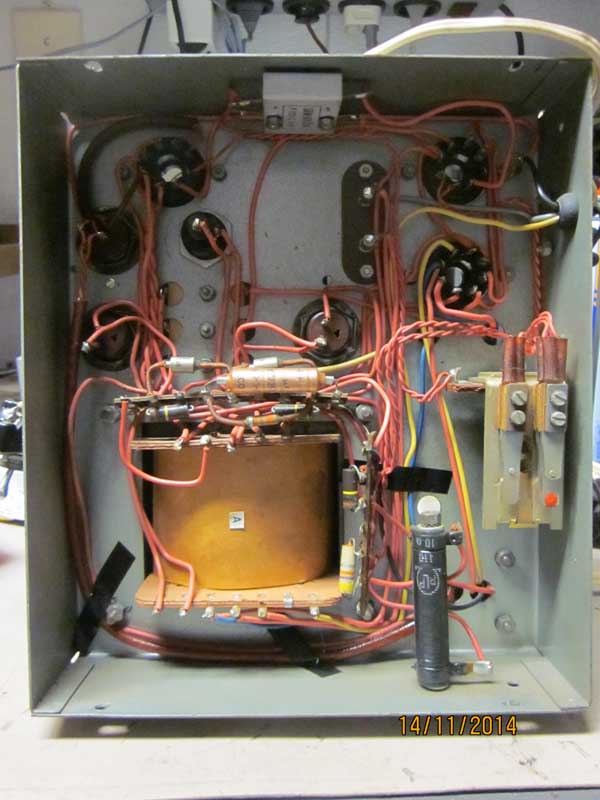

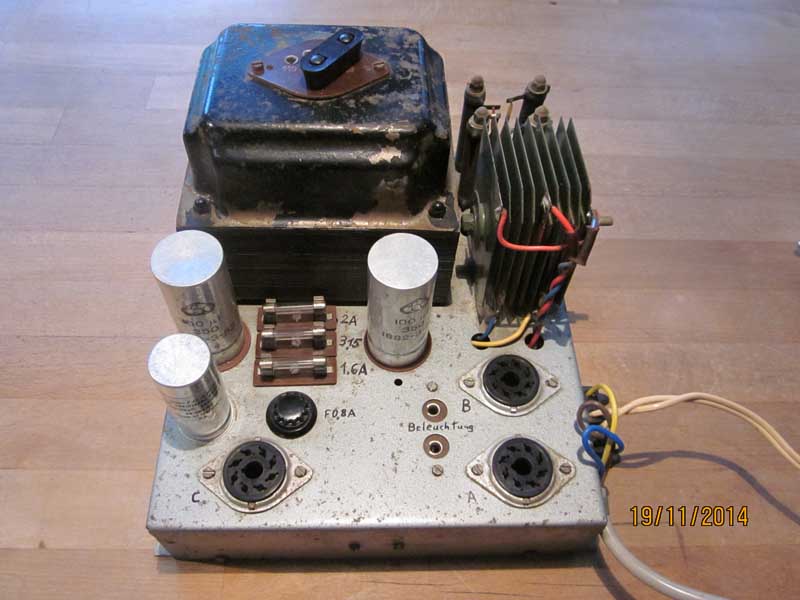

Netzteil / Power Supply B200W 62

Fotos: Norbert G.


Becher-Kondensator oben links und rechts: je 100 µF / 350V Becher-Kondensator unten links: 2x 32 µF / 550V		Can capacitor upper left & right: Each 100 µF / 350V Can capacitor lower left: 2x 32 µF / 550V

Super-Jupimatic 104

Werbung der Fa. Metzner Automaten

Bild: Andreas Rittsteiger

Technische Daten - Specifications
Wahlen / Selections	104
Lampen / Lamps	Cabinet: 2x TL20W/24"/T12; 1x L 25W/33"/T12
Verstärker / Amplifier	01-04/1962: B62 - 5x 12AX7, 4x 6973; Potentiometer: 2x25 kOhm 04-01/1963: B62C - 5x 12AX7, 4x 7189; Potentiometer: 2x25 kOhm
Netzteil / Power supply	B200W 62
Kreditgerät / Credit unit
Lautsprecher / Speaker
Tonabnehmer / Cartridge	Ronette 105; Stylus Ronette BF 40
Sicherungen / Fuses	Power supply: 4A, 2A, 3A, 1.6A, 800 mA
Schlüssel / Key	2131A
Abmessungen / Size	136 x 86 x 66 cm; 135 kg
Zubehör / Accessories	Worldplay
Besonderheiten / Features

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
