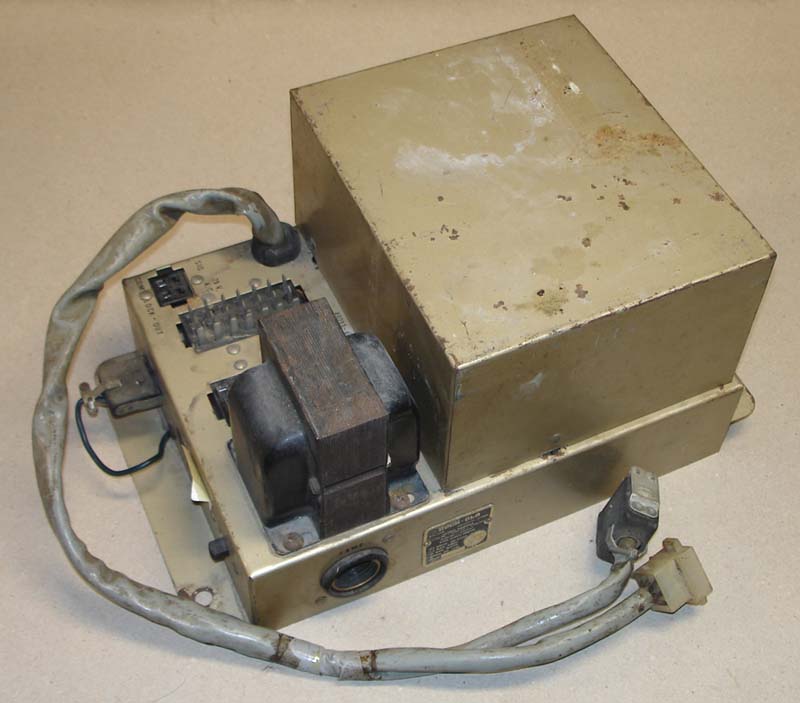

Stepper 1765

Für Rock-Ola 424, 425, 426, 429, 432, 433, 434, 435, 436, 437, 440 und 441
Auch möglich für 414 und 418.

  For Rock-Ola 424, 425, 426, 429, 432, 433, 434, 435, 436, 437, 440, and 441
Also possible for 414 and 418.

Der Stepper 1765 unterstützt Audio-Control.
Das Signal wird allerdings nicht über den 4-poligen Stecker zum Wallbox-Terminal geführt, sondern auf anderem Wege über die Write-In-Unit. Das Signal liegt auf dem mittleren Pin des 9-poligen Steckers am Stepper, der anstelle des Jumper-Plugs in die Write-In-Unit kommt. Im 1765-Manual steht, dass sich der 1765 nur durch diesen Kontakt vom 1764 unterscheidet.

Der 9-polige Stecker zum Wallbox-Terminal ist folgendermaßen belegt:
1: Ground
2: Signal
3: Audio-Control
5: Lock-Out
8: 25 VAC
(Die Nummern der einzelnen Pinne sollten irgendwo auf dem Stecker stehen.)

Zur Ergänzung:
Die Belegung des 4-poligen Jones-Steckers des Originalkabels in der Jukebox ist laut 1765-Manual:
1: Signal
2: Ground
3: 25 VAC
4: Lock-Out

  The stepper 1765 supports Audio-Control.
The signal does not go through the 4-pole plug to the wallbox terminal, but by a different way via the Write-In-Unit. The signal lays on center pin of the 9-pole plug of the stepper which gets plugged into the Write-In-Unit insead of te jumper plug. The 1765 service manual gives information that this is the only difference to stepper 1764.

The pin assignment of the 9-pole plug to the wallbox terminal is:
1: Ground
2: Signal
3: Audio-Control
5: Lock-Out
8: 25 VAC
(The numbers of each pin should be located on the plug itself.)

Addition:
The pin assignment of the 4-pole Jones-plug of the origibal wire in the jukebox is regarding the 1765 service manal:
1: Signal
2: Ground
3: 25 VAC
4: Lock-Out

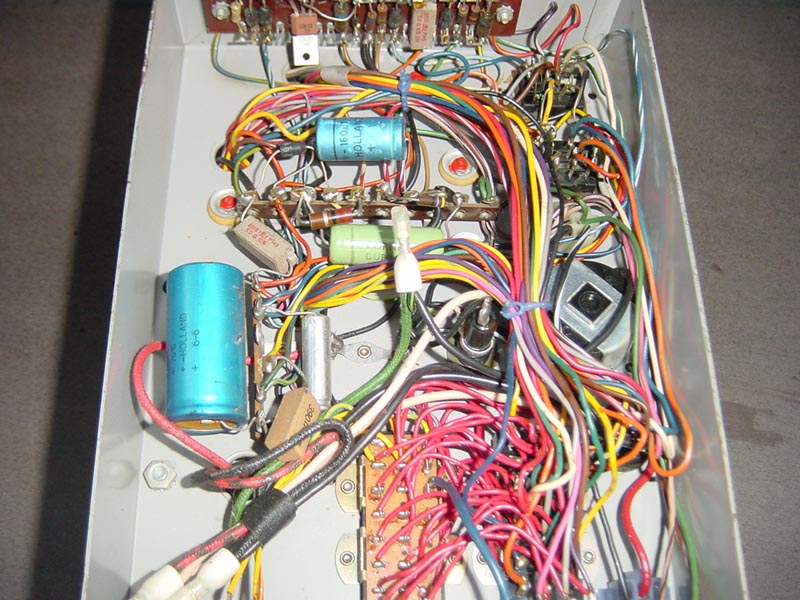

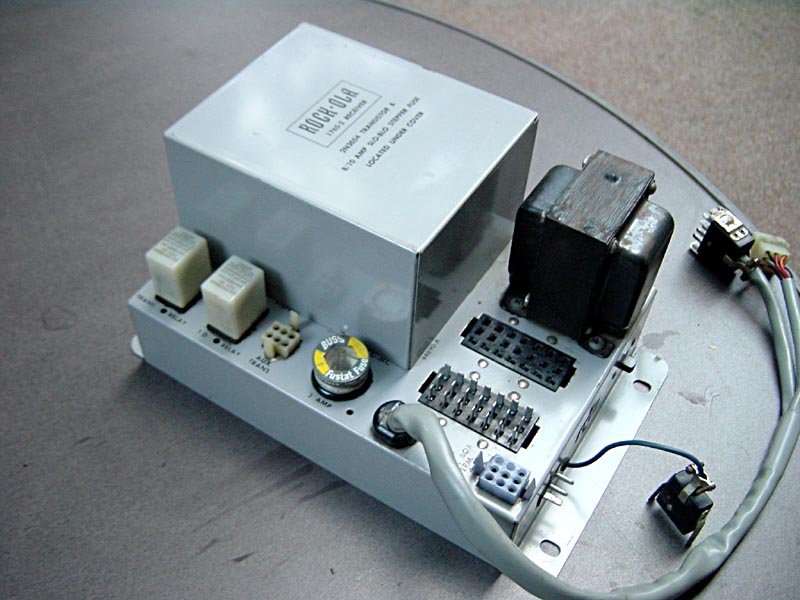

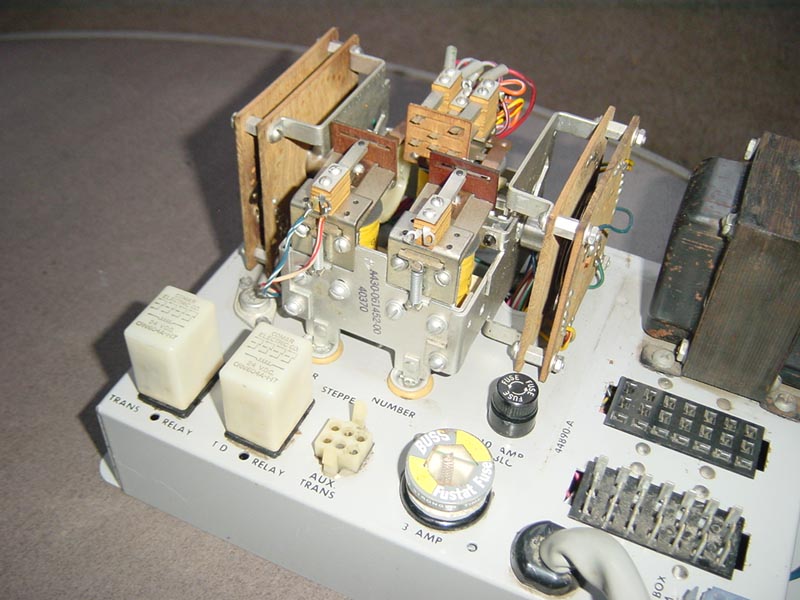

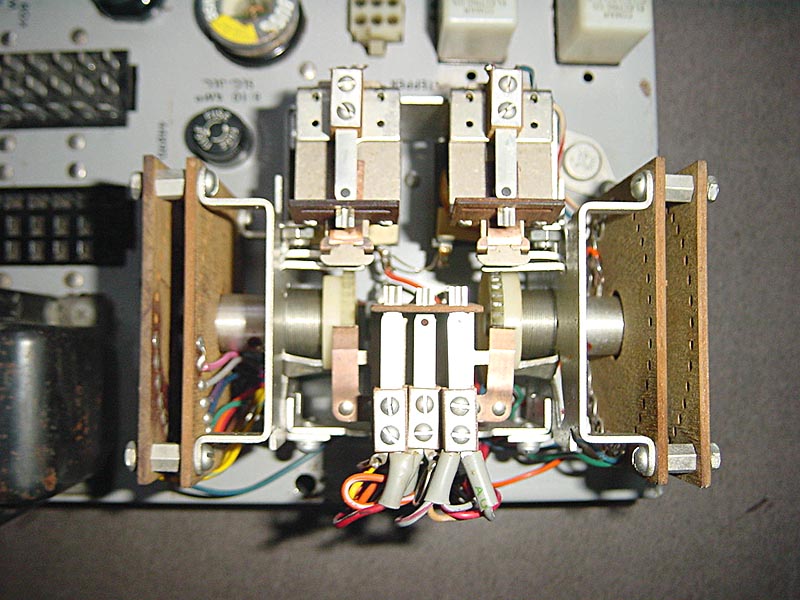

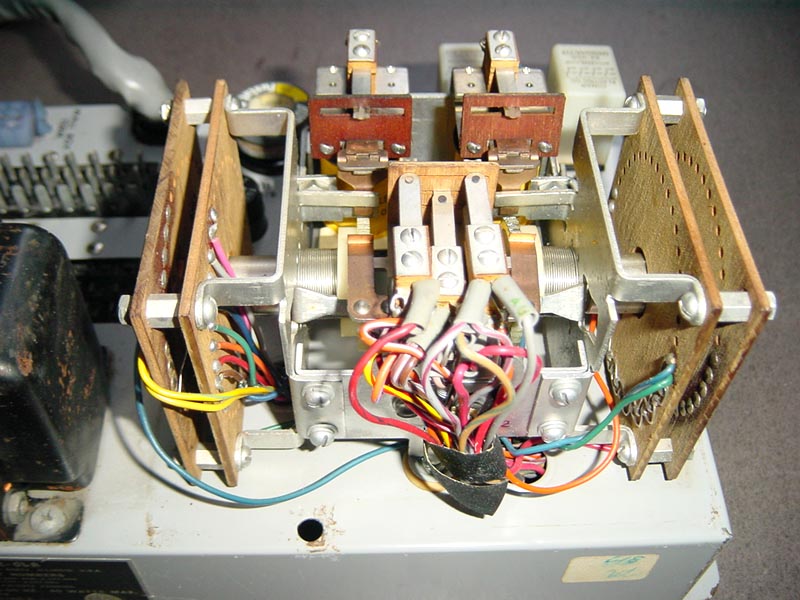

Stepper 1765-2 (1964-69)

Dieser Stepper ist eine modernisierte Variante des 1765. Beide Modelle sind untereinander kompatibel. Die Schaltung des 1765-2 wurde mit Hilfe von zwei Transistoren und zwei Relais vereinfacht.
Für Rock-Ola 424, 425, 426, 429, 432, 435, 436, 437, 440 und 441
auch möglich für 414 und 418

  This stepper is the modedern version of 1765. Both versions are compatible with each other. The cicuitry of 1765-2 was simplified by two transistors and two relays.
For Rock-Ola 424, 425, 426, 429, 432, 433, 434, 435, 436, 437, 440, and 441
Also possible for 414 and 418.

Bilder: Klaus Hallmann



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
