Canteen Electronic

Copyright
Canteen Electronic 160   •••   Canteen Electronic 160 II
Verrieb durch - distribution by Electronique et Mécanique SA, Monte Carlo - 1965


Canteen Electronic 160 Stereo (1964 und 1965) - 160 Wahlen / selections


Aus dem Prospekt: "Die erste deutsche Musikbox mit elektronischen Bauteilen."

Canteen Electronic 160 Stereo

Canteen Electronic 160 Stereo







Technische Daten - Specifications Electronic 160 & Electronic 160 II
  Electronic 160 Electronic 160 II
Wahlen / selections 160
Lampen / lamps cabinet: 1x TL 13W / 21" / T5; credit: 1 Kaltkathodenröhre ZA 1000; turntable: E10/3V/0,25A/0,75W
case with titlestrips: tubes E14 220V/40W - Größe 3
Verstärker / amplifier Klein & Hummel TS-64: 2x ECC 83; 2x ECF 80; 4x EL 86
Gleichrichter 1x BY104, 2x SSi1		 Transistor S30-01
Klein & Hummel TS-65: 2x ECC 83; 2x ECF 80; 4x EL 86;
3x Gleichrichter BY104
Netzteil / power supply tubes 2x SR 56 (0A2); rectifier 3x BY 104 rectifier 2x BY104, 2x B30C100, 2x M60C20, 2x ZX150
Kreditgerät / credit unit
Lautsprecher / speaker 1x low Valvo AB 4201M 10 W/5 Ω; 2x high Feho P500 2 W; 2x mid Valvo AD/1900x: 6 W / 3 Ω; 2x ext. 7 W / 4 Ω 1x low Valvo AB 4201M 10 W / 5 Ω; 2x mid Valvo AD/1900x: 6 W / 3 Ω; 2x external speaker 7 W / 4 Ω
Tonabnehmer / cartridge Elac KST 103
Sicherungen / fuses Electronic 160: power supply 800 mA; amplifier 1.2A power supply 1A; amplifier 1.25 A fast
Schlüssel / key
Abmessungen / size W x H x D:  69,6 x 146,5 x 59 cm; 106 kg
Zubehör / accessories
Besonderheiten / specialties Electronic 160: first German model with cold cathode technic installed

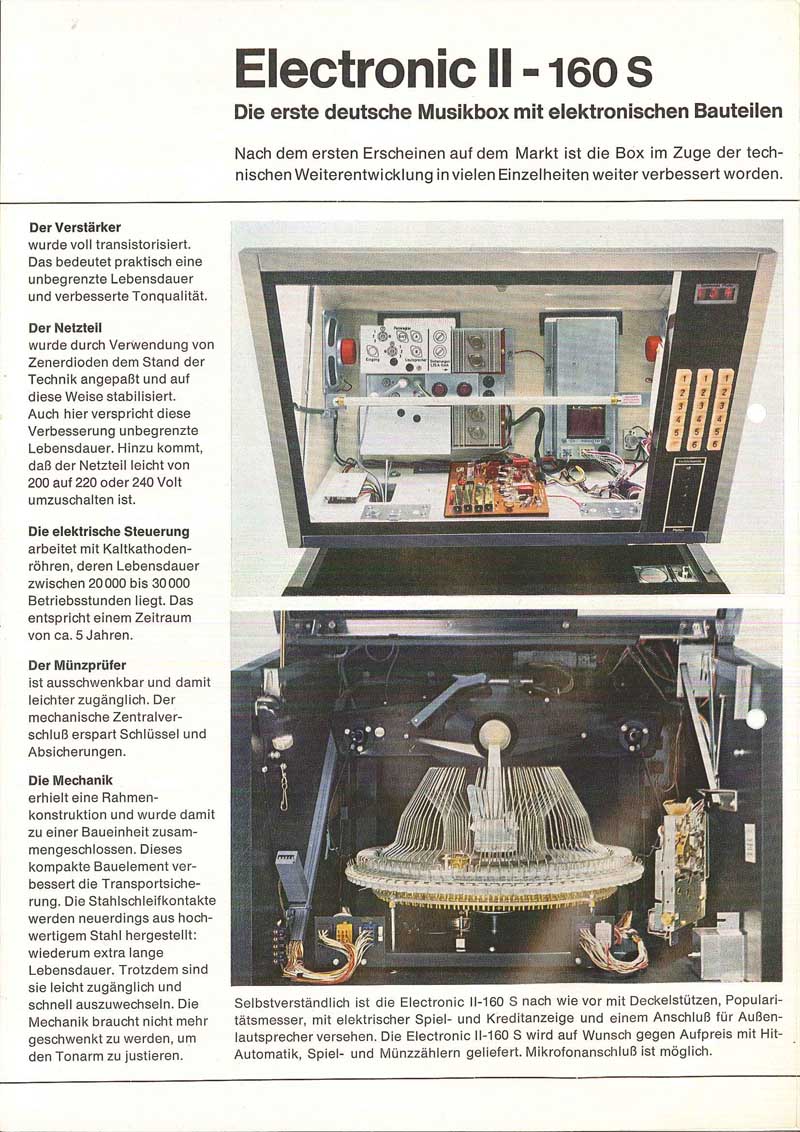

Electronic II-160S (1965)

Canteen Electronic 160-IIS

Fotos: Marcel Bogert
 Canteen Electronic 160 Stereo

Canteen Electronic 160 Stereo
