United UPD-100 (1961)   •••   UPD-100S (1961)

Copyright

Announced in May 1961

Five new features:
Faster selection and play circle
Improved play stimulator: Set to 20, 40 and 60 minutes, can be shut off and also activated by he wallbox
High speed dual multi pricing system, eliminates time delay for accumulate coins
20% more useful power output
New wallbox with same multi-pricing unit

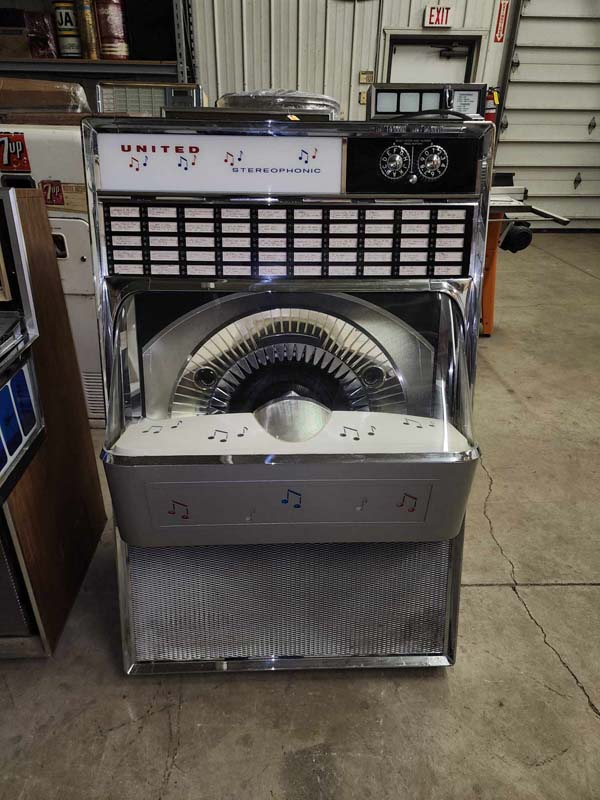

United UPD-100 (1961)

Picture courtesy of Steve Watkin
United - UPD 100



Technische Daten - Specifications
  UPD-100 (mono) UPD-100S (stereo)
Wahlen / Selections 100 100
Lampen / Lamps Cabinet: TL 25W/33"/T12, TL25/T12/30"   |   GE #57 Cabinet: TL 25W/33"/T12, TL25/T12/30"   |   GE #57
Verstärker / Amplifier UMA-1 (mono): 6L6 (2), 12AX7 (2), 12AT7 UMA-2: 6973 (4), 12AX7 (4), 12AT7 (3), 6BA6 (2)
Netzteil / Power supply UMP-4
Kreditgerät / Credit unit Dual pricing, half-dollar chute, accumulator Dual pricing, half-dollar chute, accumulator
Lautsprecher / Speaker 1x 15" dual cone 2x 15" dual cone
Tonabnehmer / Cartridge GE VRII GE VR22
Sicherungen / Fuses
Schlüssel / Key
Gehäuse / Cabinet Woodgrained finish Woodgrained finish
Abmessungen / Size




Zubehör / Accessories Extra speaker: URS-1 8" Ceiling, UWS1 8" Wall,
UWS-2 12" Wall, UCS-1 8" Corner, UCS-2 12" Corner
Wallbox UWB-2
Aux. power supply: UPA-1 - 117 V; UPA-2 - 117/234 V
Play Stimulator for 20 - 40 - 60 minutes
UBG-Bar Grip  |   Paging System UMM-1
Extra speaker: URS-1 8" Ceiling, UWS1 8" Wall,
UWS-2 12" Wall, UCS-1 8" Corner, UCS-2 12" Corner
Wallbox UWB-2
Aux. power supply: UPA-1 - 117 V; UPA-2 - 117/234 V
Play Stimulator for 20 - 40 - 60 minutes
UBG-Bar Grip  |   Paging System UMM-1
Besonderheiten / Special



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
