Wurlitzer im Archiv von Jukebox-World

Wurlitzer Wireless Music System & Accessories

Copyright

Drahtloser Imspuls Übertrager 360 (1940)
Drahtloser Imspuls Empfänger 305 (1940)
Stepper 304 (1940)
Nachrüstbarer elektrischer Selektor: 75   •••   Adapter 300, 301B
Mikrofon 78 (1938 - 1942)
  Wireless Impulse Transmitter 360 (1940)
Wireless Impulse Receiver 305 (1940)
Stepper 304 (1940)
Upgrade electrical selector 75   •••   Adapter 300, 301B
Microphone 78 (1938 - 1942)

Bilder und Infos: Axel Rosenberger

Wireless Impulse Transmitter 360 (1940)

Für Fernwähler 320, 330, 331, 332



For wallboxes Fernwähler 320, 330, 331, 332

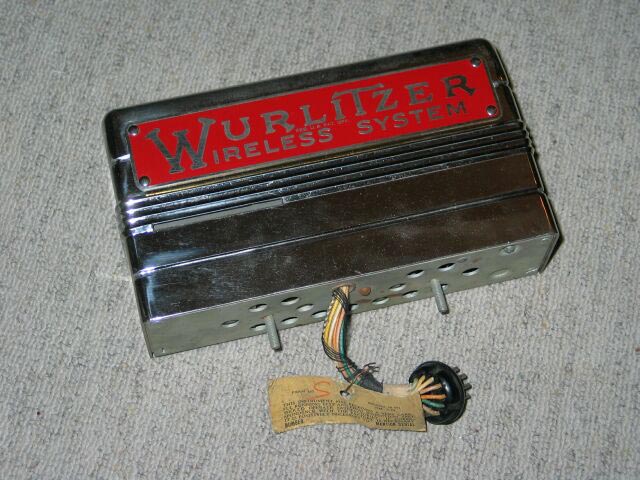

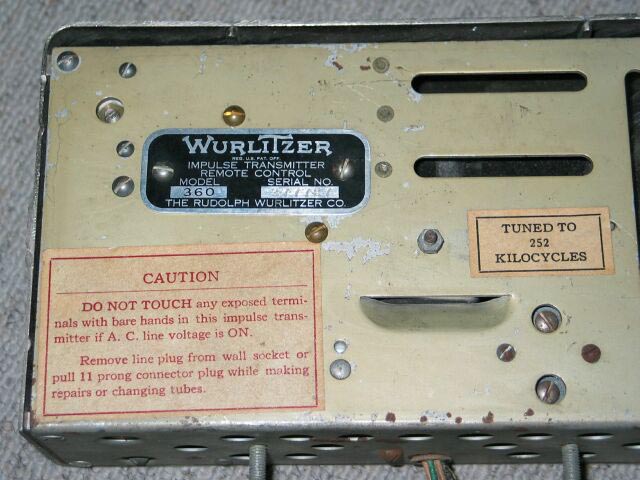

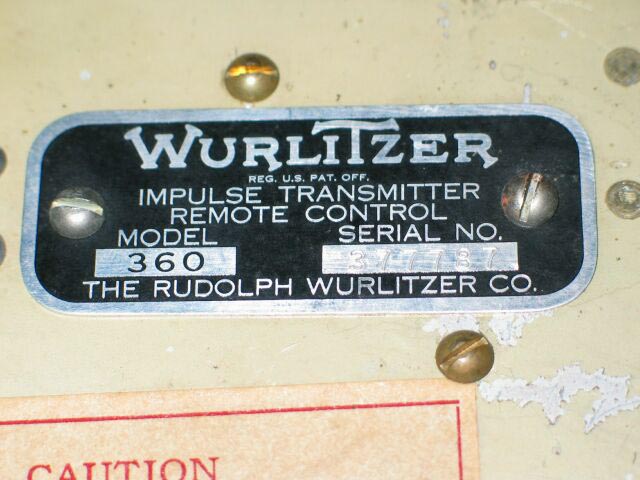

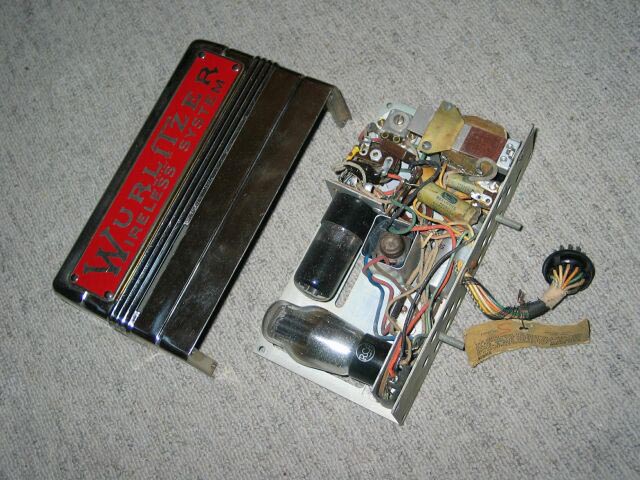

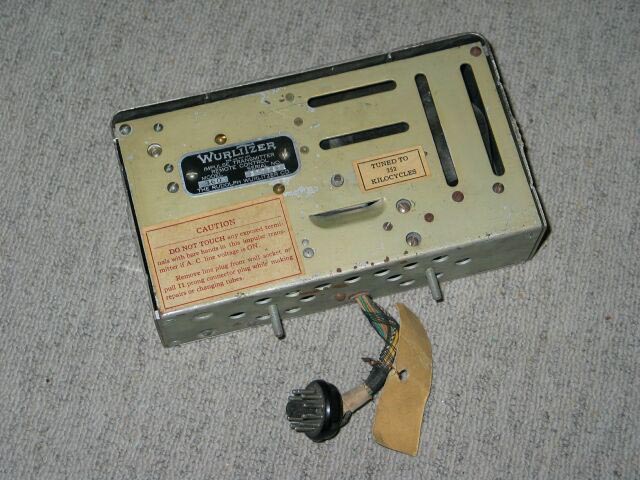

Wurlitzer 360

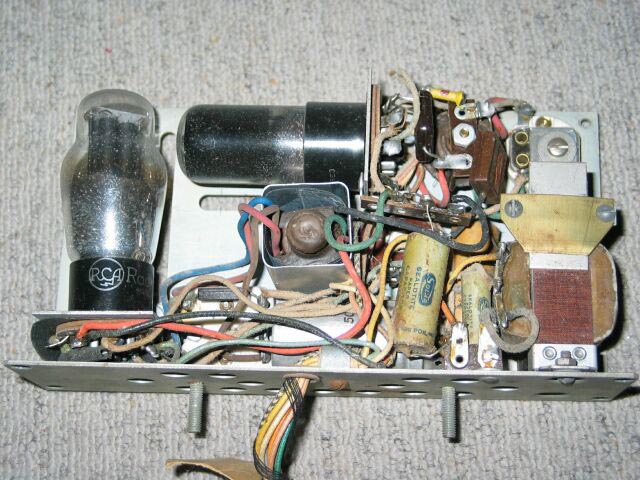

Wurlitzer 360

Wurlitzer 360

Wurlitzer 360

Wurlitzer 360

Wurlitzer 360

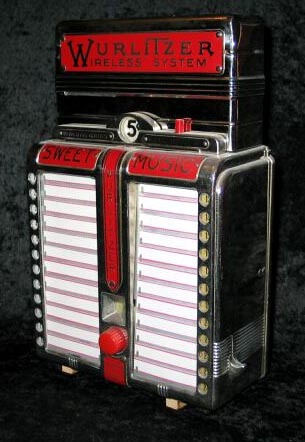

Wallbox 320 mit wireless impulse transmitter W360

Wurlitzer 320





Wireless Impulse Receiver 305

Für Musikboxen 24, 500, 600, 700, 800 und Fernwähler 320, 330, 331, 332



For jukeboxes 24, 500, 600, 700, 800 and wallboxes 320, 330, 331, 332

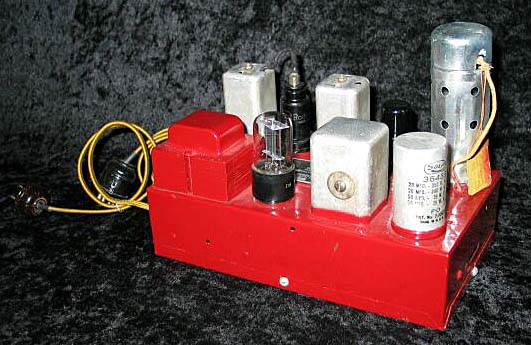

 Stepper 305

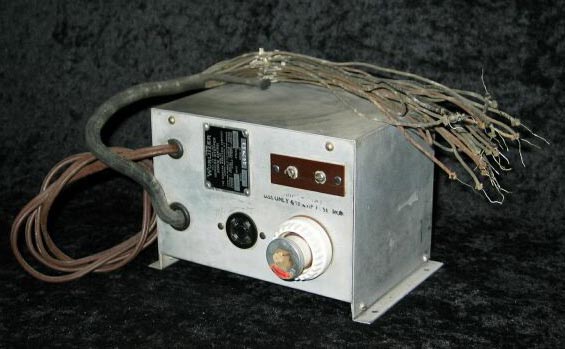

Stepper 304 (1940)

Passend für Wurlitzer Musikboxen mit 24 Wahlmöglichkeiten:
 24, 500, 600, 700 und 800


-> Steckdose (Wallbox ist dort angeschlossen)
-> Steckdose (Jukebox ist dort angeschlossen)
-> Impulse Receiver 305 -> Stepper 304



Suitable for Wurlitzer jukeboxes with 24 selections:
24, 500, 600, 700, and 800

-> Outlet (Wallbox is connected)
-> Steckdose (Jukebox is connected)
-> impulse receiver 305 -> stepper 304

Stepper 304

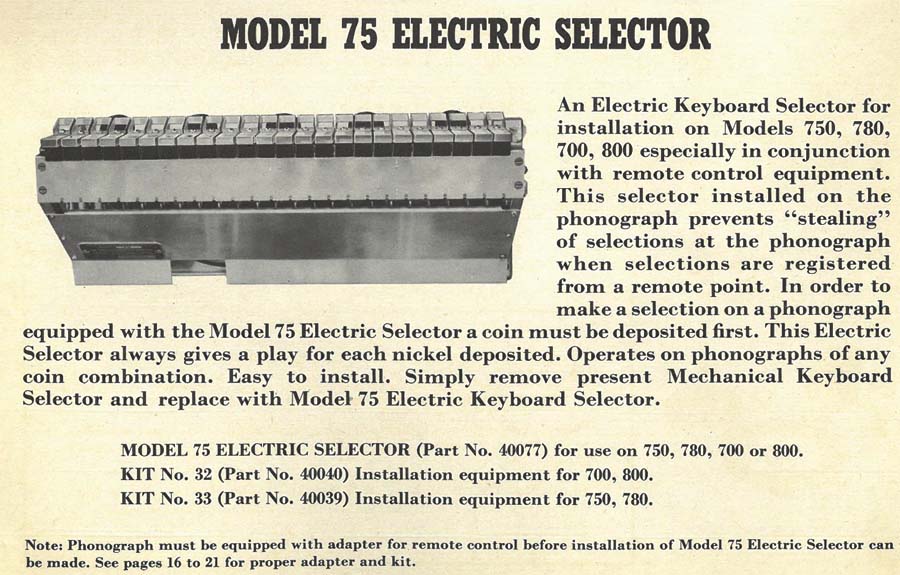

75: Electric Keyboard Selector

Wurlitzer keyboard 75





Adapter 300: nachrüstbarer elektrischer Selector mit Bracket

Passend für Wurlitzer Musikboxen mit 24 Wahlmöglichkeiten:
24, 500, 600, 700 und 800
mit Zusatzrelais auch 750 und 780

Wurlitzer 24, 600, 600 Tastatur: Adapter Kit 300
Wurlitzer 24A, 500A, 600A, 600A Tastatur: Adapter Kit 300 plus Kit #1, #4 oder #7 (Spule und Relais)
Wurlitzer P500, G500: Adapter Kit 300 plus Kit #2 oder #5 (Spule, Sperrklinkeneinheit und Relaiskasten)
Wurlitzer 700, 800: Adapter Kit 300 plus Kit #8 (Relaiskasten)

  Suitable for Wurlitzer jukeboxes with 24 selections:
24, 500, 600, 700, and 800
with extra relay as well for 750 and 780

Wurlitzer 24, 600, 600 keyboard: Adapter Kit 300
Wurlitzer 24A, 500A, 600A, 600A keyboard: Adapter Kit 300 plus Kit #1, #4 or #7 (solenoid and relays)
Wurlitzer P500, G500: Adapter Kit 300 plus Kit #2 or #5 (solenoid, pawl ass and relay box)
Wurlitzer 700, 800: Adapter Kit 300 plus Kit #8 (relay box)

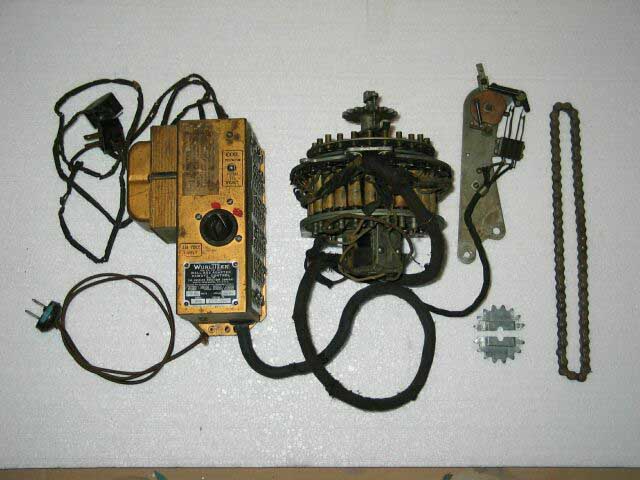

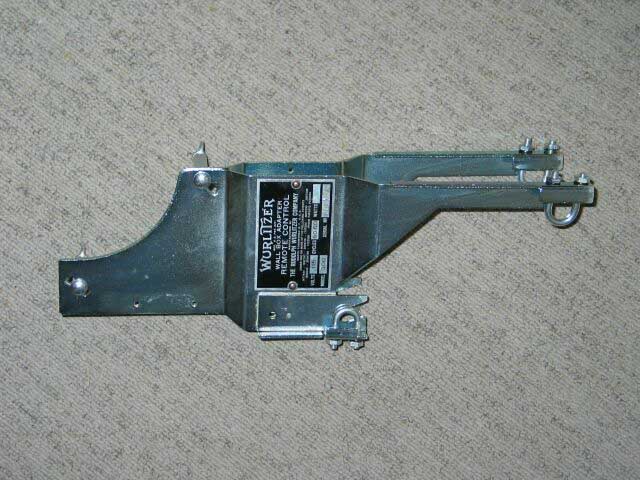

Wurlitzer 300

Halter - Bracket
Wurlitzer 300





Adapter 301B: nachrüstbarer elektrischer Selektor - hergestellt während des Krieges

Passend für Wurlitzer Musikboxen mit 24 Wahlmöglichkeiten:
24, 500, 600, 700 und 800; mit Anpassung auch 750 und 780

Besonderheiten Kit 301B:

  • Elektrischer Selektor und Netzteil waren mittels Steckverbindung trennbar; (nicht so bei Kit 300, 301 und 130 bzw. 130A)

  • Auf dem elektrischen Selektor waren zwei zusätzliche Relais montiert; (nicht so bei Kit 300, aber evtl. schon bei Kit 301)

  • Das Netzteil und Teile der Halterung des elektrischen Selektors waren aus Holz gefertigt (Hinweis auf Kriegsproduktion)

  • Alle Typenschilder waren aus Papier und Plexiglas abgedeckt (Hinweis auf Kriegsproduktion)

  • Auf dem Netzteil wurde ein "Seeburg Trafo" verwendet

Kit 301B verwendet hauptsächlich Seeburg Komponenten.
Seeburg stellte vor dem Krieg einen drahtgebundenen und drahtlosen 24-Wahl-Fernwähler und Adapter für Wurlitzer-Musikboxen her. Wurlitzer muss nach Kriegsbeginn die übriggebliebenen Adapter gekauft haben. Man findet die Teilenummer des Transformators des Kit 130B im Seeburg-Handbuch der 24-Wahlen-Fernwähler/Adapter aufgeführt.



Suitable for Wurlitzer jukeboxes with 24 selections:
24, 500, 600, 700, and 800; with adaption as well for 750 and 780

Special features of Kit 301B:

  • Electrical selector and power supply unit were separable by means of a plug connection. Note: not so with Kit 300, 301 and 130 or 130A

  • two additional relays were mounted on the electrical selector. Note: not on Kit 300, but possibly already on Kit 301)

  • The power supply unit and parts of the electrical selector bracket were made of wood (an indication of wartime production)

  • All nameplates were made of paper and covered with plexiglass (indication of war production)

  • A "Seeburg transformer" was used on the power supply unit

Kit 301B uses mostly Seeburg components.
Seeburg, prior to the war, made a wired and wireless 24 select wall box and adapter for Wurlitzer jukes. Wurlitzer must have purchased there left over adapter inventory after the war started. You will find the part number on the 301B terminal box transformer listed in the Seeburg wall box manual for the 24 select wall boxes / adapters.

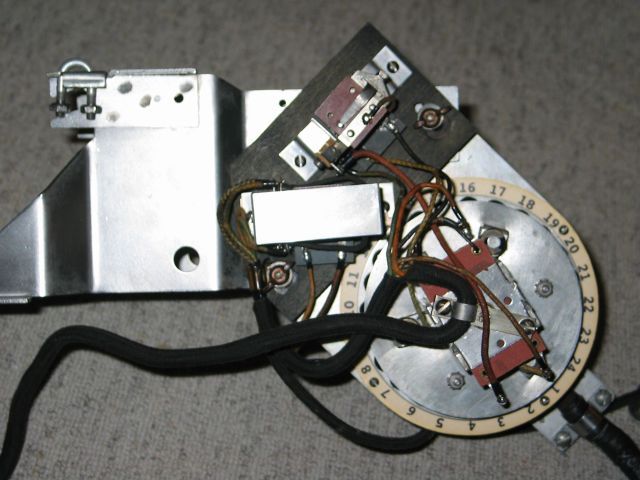

Wurlitzer 301

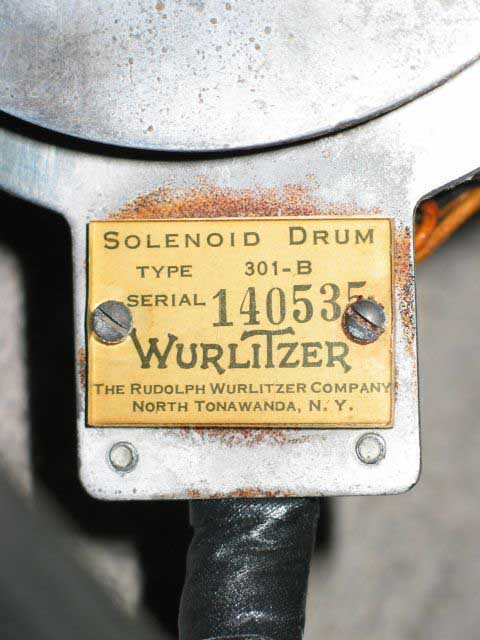

Wurlitzer 301

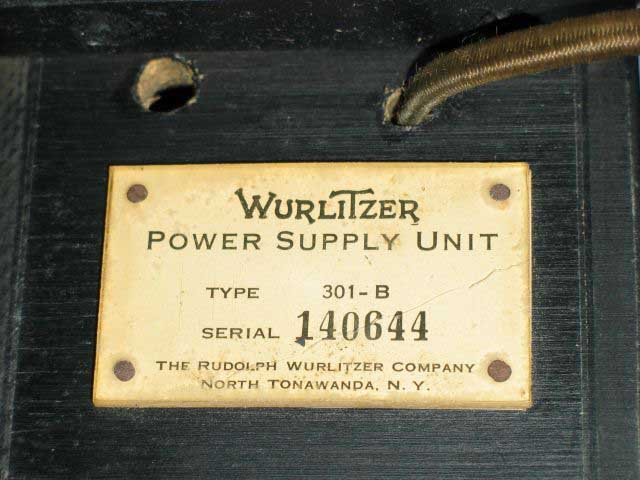

Wurlitzer 301

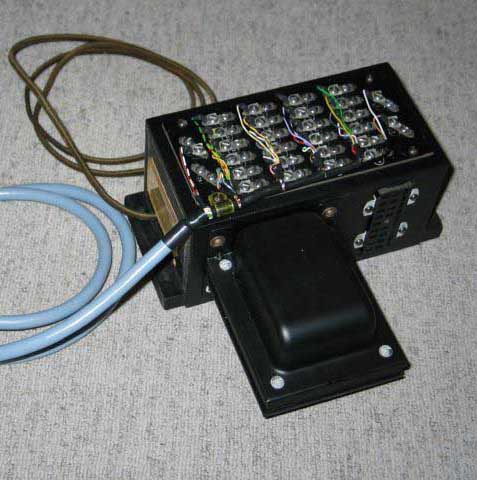

Wurlitzer 301

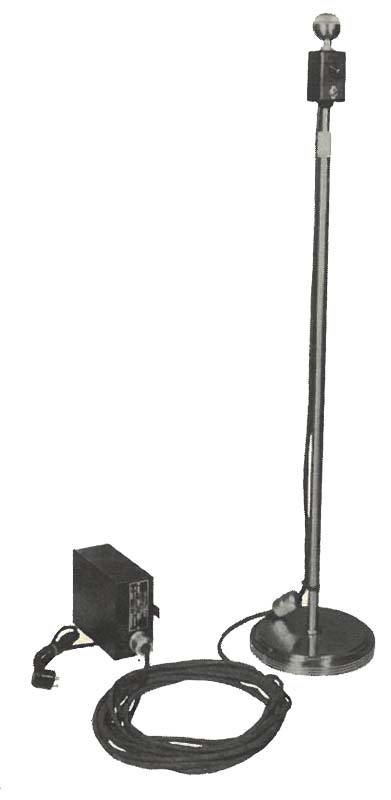

Mikrofon 78 - Microphone (1938 - 1942)

Wurlitzer 78 MIcrophone



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
