Wurlitzer Jukeboxes & Wallboxes im Archiv von Jukebox-World
Wurlitzer Remote Volume Control Kits

Copyright

26  -   28  -  29  -  90  -   92  -   93  -   94  -   96  -   97  -   113  -   127  -   133  -  143  -    147  -   155  -   160  -   169  -  169B  -  219
 Informationen u.a. von Axel Rosenberger


Kit 26 Remote Volume Control
Modelle Wurlitzer 700, 800, 750,780, 780E, 850, 850A, 950, 1015   Models Wurlitzer 700, 800, 750,780, 780E, 850, 850A, 950, 1015

Wurlitzer Kit 28




Kit 28 Remote Volume Control
Kit besteht aus 4 Teilen, für Modelle Wurlitzer 1015 / 1080
(Modell 217 = Zusatzverstärker Wurlitzer 1015 / W1080)		   Kit consists of 4 parts, for models Wurlitzer 1015 / 1080
(Model 217 = aux. amp. Wurlitzer 1015 / W1080)

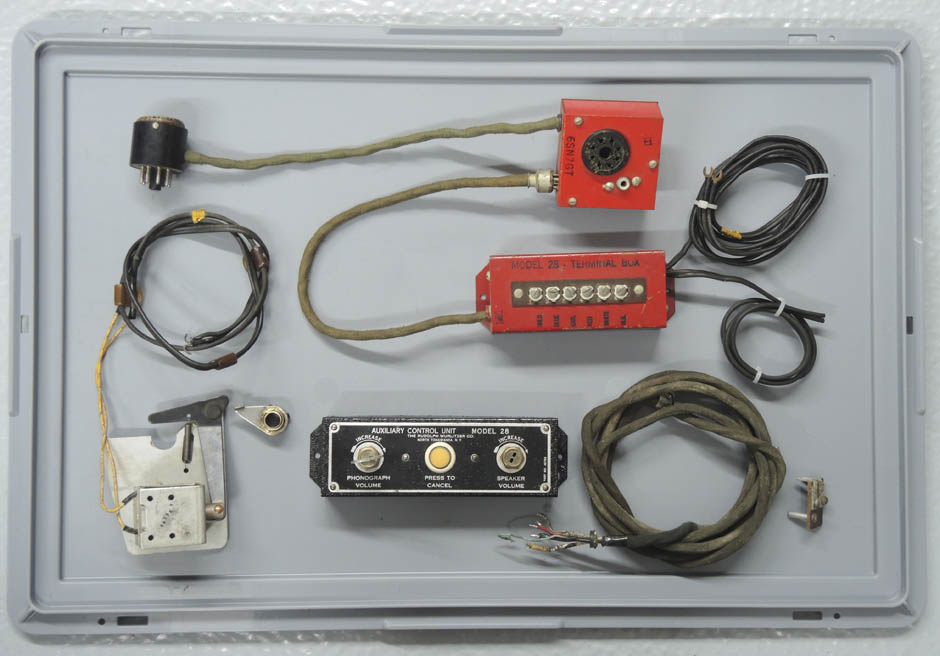

Wurlitzer Kit 28

Photo: Courtesy Coinopwarehouse
 Wurlitzer Kit 28




Kit 29 Remote Volume Control
Modelle 1017A, 1080A and 1100   Models Wurlitzer 1017A, 1080A and 1100

- No picture yet -






Kit 90 Remote Volume Control
Kit bestehend aus Modell 227 Zusatzverstärker + Lautstärke-Fernregelung Modell 29 für W1080A und W1100 (60 Hz.)   Kit consists of model 227 aux. amp. plus remote vol. control model 29 for models W1080A and W1100 (60 Hz.)

- No picture yet -

Installation Aux. Amp 227 in 1100






Kit 92 Remote Volume Control
Kit bestehend aus Modell 227 Zusatzverstärker + Lautstärke-Fernregelung Modell 29 für W1017A (60 Hz.)   Kit consists of model 227 aux. amp. plus remote vol. control model 29 for models W1017A (60 Hz.)

- No picture yet -

Installation Aux. Amp 227 in 1017A






Kit 93 Remote Volume Control
Kit bestehend aus Modell 228 Zusatzverstärker + Lautstärke-Fernregelung Modell 29 für W1080A und W1100 (25 Hz.)   Kit consists of model 227 aux. amp. plus remote vol. control model 29 for models W1080A and W1100 (25 Hz.)

- No picture yet -






Kit 94 Remote Volume Control
Kit bestehend aus Modell 228 Zusatzverstärker + Lautstärke-Fernregelung Modell 29 für W1017A (25 Hz.)   Kit consists of model 227 aux. amp. plus remote vol. control model 29 for models W1017A (25 Hz.)

- No picture yet -

Installation Aux. Amp 228 in 1017A




Kit 96 Remote Volume Control
Kit besteht nur aus Remote Volume Control Unit Wurlitzer 1080A und W1100, kann aber auch Modell 227 Zusatzverstärker fernregeln   Kit consists only of Remote Volume Control Unit Wurlitzer 1080A and W1100, but can also control model 227 aux. amplifier separately

Photos courtesy of Bill Butterfield

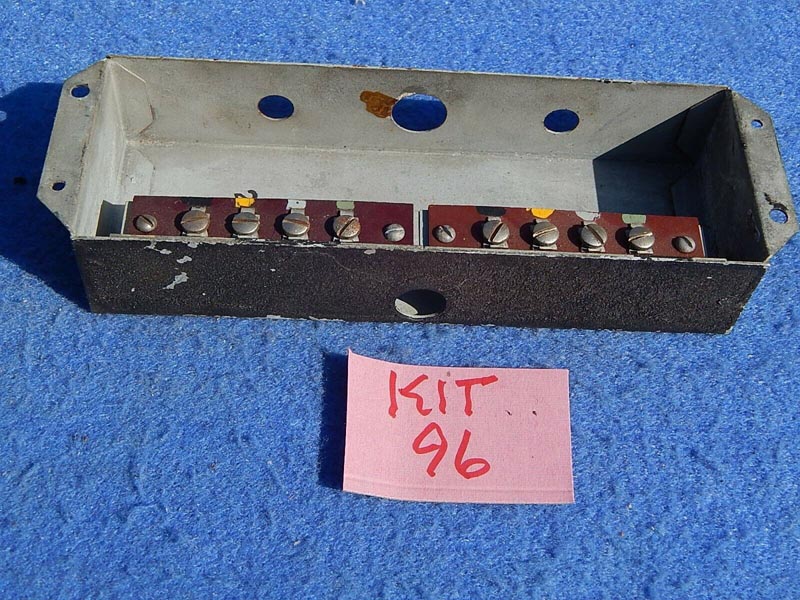

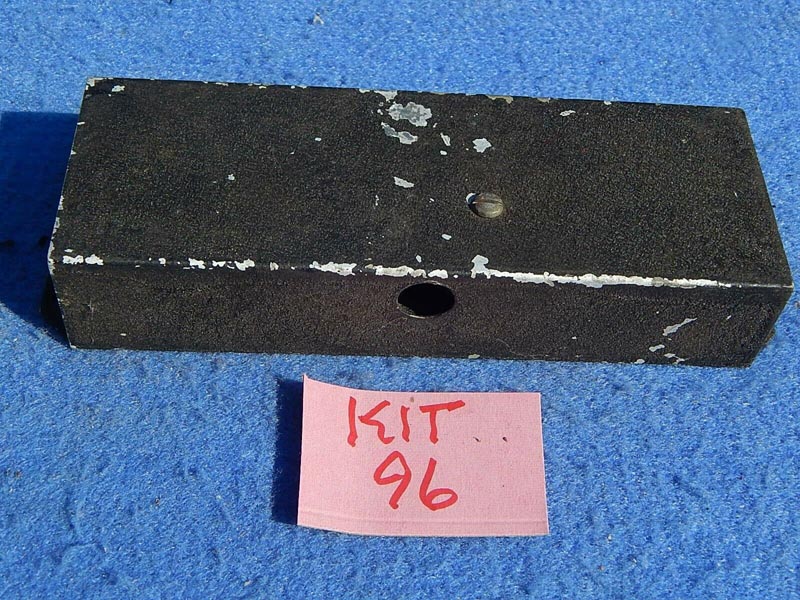

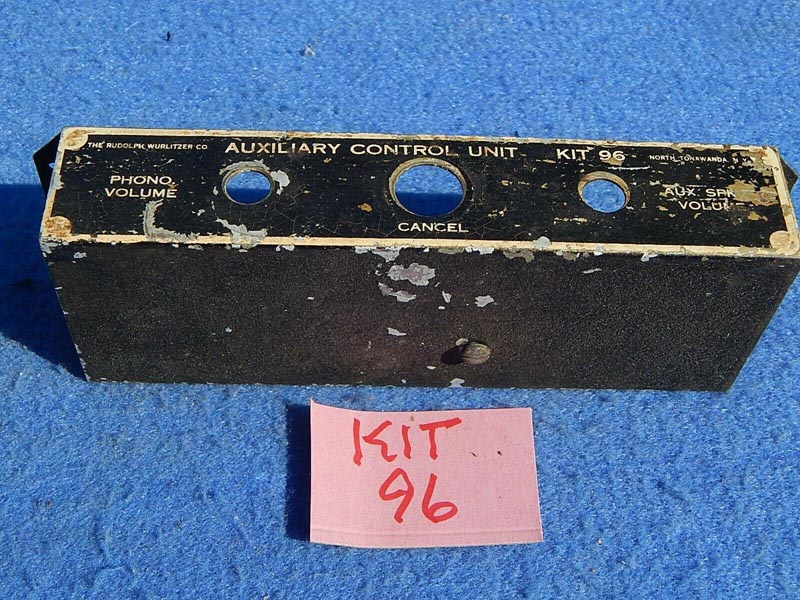

Wurlitzer Kit 96

Wurlitzer Kit 96

Wurlitzer Kit 96

Wurlitzer Kit 96




Kit 97 Remote Volume Control
für Wurlitzer 1080A und W1100
regelt nur die Jukebox, nicht aber Modell 227 Zusatzverstärker
(Modell 227 = Zusatzverstärker für Wurlitzer 1080A, 1100, 1250)		   for Wurlitzer 1080A and W1100
 controls only the jukebox but not model 227 aux. amp
(Model 227 = auxiliary amplifier for Wurlitzer 1080A, 1100, 1250)

Wurlitzer Kit 97
Photos courtesy of Ronald L. Wurlitzer Kit 97




Kit 113 Remote Volume Control
für Wurlitzer 1080A, 1100, 1250, 1400 und 1450
regelt nur die Jukebox, nicht aber Modell 227 Zusatzverstärker
(Modell 227 = Zusatzverstärker für Wurlitzer 1080A, 1100, 1250)		   for Wurlitzer 1080A, 1100, 1400, and 1450
controls only the jukebox but not model 227 aux. amp
(Model 227 = auxiliary amplifier for Wurlitzer 1080A, 1100, 1250)

- No picture yet -






Kit 127 Remote Volume Control
für Wurlitzer 1400 und 1450
besteht aus Modell 227 (60 Hz) bzw. 228 (25 Hz) Zusatzverstärker plus Lautstärke-Fernregler Modell 29		   for Wurlitzer 1400 and 1450
 consists of model 227 (60 Hz) resp. 228 (25 Hz) aux. amp. plus remote volume control model 29

- No picture yet -






Kit 133 Remote Volume Control
für Wurlitzer 1500 und 1550
besteht aus Modell 227 (60 Hz) bzw. 228 (25 Hz) Zusatzverstärker plus Lautstärke-Fernregler Modell 29		   for Wurlitzer 1500 and 1550
consists of model 227 (60 Hz) resp. 228 (25 Hz) aux. amp. plus remote volume control model 29

- No picture yet -






Kit 143 Remote Volume Control

für Wurlitzer 1600, 1650, 1500A, 1550A, 1600A, 1650A, 1700 und 1800
Dieses Kit besteht aus einem flachen schwarzen Kasten mit Lautstärkeregler und Reset-/Cancelknopf und einem Relaiskasten mit 11-poligem Stecker, der auf den Verstärker an Stelle des Brückenblindsteckers gesteckt wurde.
Ohne den Relaiskasten funktioniert die Reset-Geschichte nicht.
Außerdem ist ein spezielles Kabel als Verbindung nötig. Die Reset-Leitung muß außerhalb der geschirmten Lautstärkereglerleitung laufen, sonst brummt der Verstärker.



for Wurlitzer 1600, 1650, 1500A, 1550A, 1600A, 1650A, 1700, and 1800
This kit consists of a flat black box with a cancel knob and volume control potentiometer and a relais with a 11-prong plug which replaces the actual dummy plug.
Without this relais unit the cancel feature does not work.
Furthermore a particuliar wire for the connection is needed as the cancel wire has to be outside of the shielded volume control wire. Otherwise there will be a hum from the amplifier.

Wurlitzer Kit 143
Bild: Axel Rosenberger




Kit 147 Remote Volume Control

Dieses Kit besteht aus 2 Teilen und ist passend für die Modelle W1900, W2000, W2100, W2104, 2150, 2200, 2204, 2250



This kit consists of two pieces and is for use with models W1900, W2000, W2100, W2104, 2150, 2200, 2204, 2250

Wurlitzer Kit 147

Wurlitzer Kit 147

Bilder: Jukebox Collector




Kit 155 Remote Volume Control

Dieses Kit besteht aus 2 Teilen  und ist passend für die Modelle der Serien 2300S und 2400S.



This kit consists of two pieces and is for use with models of series 2300S and 2400S.

Wurlitzer Kit 155




Kit 160 Remote Volume Control

Dieses Kit ist passend für die Modelle der Serien 2500.



This kit is for use with models of series 2500.

Bilder: Wilhelm Schwarzenberger
Wurlitzer Kit 160

Wurlitzer Kit 160

Wurlitzer Kit 160




Kit 169 Remote Volume Control

Dieses Kit ist passend für die Modelle Wurlitzer 2600 und 2610.



This kit is for use with models Wurlitzer 2600 and 2610.

Wurlitzer Kit 169




Kit 169A Remote Volume Control

Dieses Kit ist passend für die Modelle Wurlitzer 2600 und 2610.



This kit is for use with models Wurlitzer 2600 and 2610.

- No picture yet -






Kit 169B Remote Volume Control

Dieses Kit ist passend für die Modelle der Serien Wurlitzer 2600 und aufwärts, vermutlich bis 3300.



This kit is for use with models Wurlitzer series 2600 and up, probbaly up to series 3300.

Photo: CoinopClassics
Wurlitzer Kit 169B




Kit 219, 219A Remote Volume Control

Dieses Kit ist passend für Modelle der Serien Wurlitzer 3600, 7500, 7500-A, 7500-B, 3700, 1050, 3800



This kit is for use with models Wurlitzer series 3600, 7500, 7500-A, 7500-B, 3700, 1050, and 3800

Bilder: Jukebox Collector
Wurlitzer Kit 219

Wurlitzer Kit 219





Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
