Rock-Ola A- und B-Seiten Umschaltung

Copyright



Eine Rock-Ola legt bei Anwahl einer A-Seite sehr häufig einfach die B-Seite auf, anschließend wird dann die gewählte Seite gespielt.    When an A-side is selected, a Rock-Ola very often plays B-side, after which the selected side is played.

Vinyl-Modelle mit seitlichen Wahlkranz bis 446

Allgemeiner Ablauf:

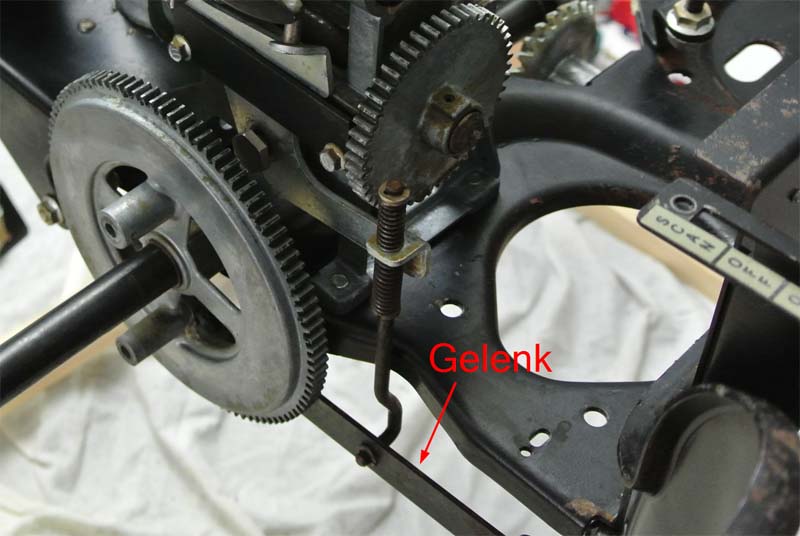

Der Mechanismus der Rock-Ola Modelle bis 446 spielt immer zuerst alle B-Seiten und dann alle A-Seiten ab, oder umgekehrt -  je nach dem, ob beim letzten Mal die zuletzt abgespielte Platte eine A- oder B-Seite war. Nach jeder vollen Umdrehung des Plattenmagazins wird dazu der Greifermechanismus mechanisch mittels einen Umlenkgestänge umgeschaltet (siehe nachfolgendes Foto). Gleichzeitig wird der A-B-Snap Switch (Mikroschalter, 2. Foto) umgeschaltet, der dafür sorgt, dass der Auslesearm bei dieser Umdrehung auch nur die Hebelchen der richtigen Plattenseiten findet.



Vinyl models with selecro at side up to 446

General sequence:
The mechanism of the Rock-Ola models up to 446 always plays all B-sides first and then all A-sides, or vice versa - depending on whether the last record played was an A- or a B-side.

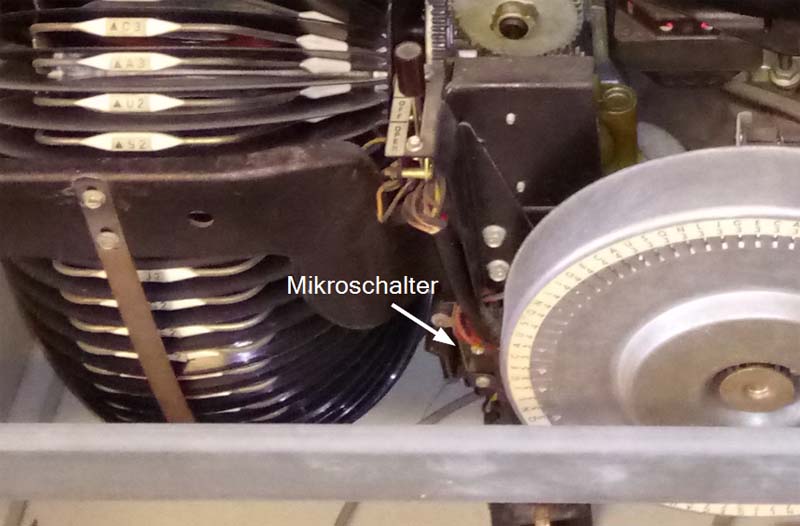

After each full rotation of the record magazine, the gripper mechanism is switched mechanically by means of a guide linkage ("Gelenk" see photo below. At the same time, the A-B snap switch ("Mikroschalter", 2nd photo) is switched over, which ensures that the read-out arm only finds the levers on the correct side of the record during this rotation.

Fotos: KePa

Nehmen wir an, dass der A-B-Snap Switch immer auf B-Seiten eingestellt ist, dann würde die Jukebox, auch wenn der Greifermechanismus auf A-Seiten eingestellt ist, trotzdem nur B-Seiten Hebelchen finden. Trotzdem würde er die A-Seite dieser Platte abspielen, weil der Greifer bei diesem Umlauf eben nur A-Seiten spielen kann. Es müssten dann aber auch nur B-Seiten Hebelchen gelöscht werden. Der A-B Snap Switch (Mikroschalter) sitzt mit am Service Scan Switch, mit dem man das Plattenmagazin zum Einlegen der Singles drehen lassen kann, und wird mit dem Umlenkgestänge (Gelenk) betätigt.

Vorgehen: Die Mechanik zur Umschaltung ist oft verharzt und dadurch nicht oder nur schwer beweglich. Dadurch würde der Mikroschalter zum Wechseln auf die andere Seite nicht betätigt. Abhilfe: Reinigen.
Des weiteren sollte der Mikroschalter auf Funktion getestet werden.
Bitte auch überprüfen, ob der A/B-Umschalter evtl. verbogen ist. Dann wäre ein genaues Justieren nicht mehr möglich.



Let's assume that the A-B snap switch is always set to B-sides, then the jukebox would still only find the B-side levers, even if the gripper mechanism is set to A-sides. Nevertheless, it would play the A-side of this record because the gripper can only play A-sides in this cycle. However, only B-side levers would then get deleted.
The A-B snap switch (microswitch) is located on the service scan switch, with which the record magazine can be rotated for filling with records, and is actuated with the guide linkage (joint).

Procedure: The mechanism for switching is often gummed up and therefore not or only with difficulties movable. As a result, the microswitch for switching to the other side is not actuated. Remedy: Clean.
The microswitch should also be tested for proper function.
Please also check whether the A/B changeover switch is possibly bent. If this is the case, precise adjustment would no longer be possible.





Eine Rock-Ola 474 (Sybaris) spielt nur noch B-Seiten - Erfahrungsbericht von Peter Kehrwand, Schweiz.   A Rock-Ola 474  (Sybaris) plays B-sides only - field report by Peter Kehrwand, Switzerland
Modelle 447 bis 474, außer 461, 467 und 471   Models 447 to 474, except 461, 467 and 471

Mithilfe des Buches "Prüfen und Messen in Rock-Ola Maschinen" habe nach am PC-Board am Transistor Q1 Spannung gemessen: beim Drücken der Taste 1 an Q1 C  = 15 Volt (sollte 30 Volt sein) und beim Drücken der Taste 2 an Q1 C = 18 Volt.
Ich stellte dann fest, dass bei Taste 1 das Relais K6 angezogen wird, daher der grössere Spannungsabfall auf 15 Volt. Mit 18 Volt funktionierte die B Seite einwandfrei, mit 15 Volt wurde das Latch Bar Solenoid nicht mehr angezogen.
Erste Vermutung: Transistor Q1. Ich stellte dann fest,  dass am Emitter derselbe Spannungsabfall war wie am Kollektor. Ich habe dann denn Spannungsabfall zurückverfolgt bis zum Netzteil (48460). Da waren anstelle der 33 Volt bloss 28 Volt.
Beim Drücken der Tasten 1 oder 2 war derselbe Spannungsabfall wie oben beschrieben. Ich habe dann auf dem Dioden Board im Netzteil den Kondensator und alle Dioden ersetzt.
Voller Erfolg: am Netzteil 35 Volt und am Kollektor von Q1 sind auch die 30 Volt vorhanden. Voller Erfolg - Box läuft wieder super.

Fazit: Kleine Ursache große Wirkung.

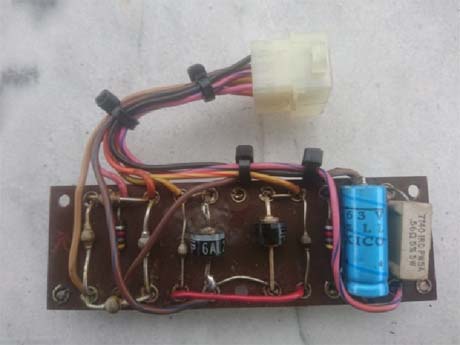

Ursprüngliches Dioden Board - Original board with diodes



With the help of the book "Prüfen und Messen in Rock-Ola Maschinen" (sorry, only in German available), I measured the voltage at transistor Q1 on the PC board: When pressing button 1 on Q1 C = 15 volts (should be 30 volts) and when pressing button 2 on Q1 C = 18 volts.
I then realized that when button 1 is pressed, relay K6 is energized, hence the larger voltage drop to 15 volts. With 18 volts the B side worked perfectly, with 15 volts the latch bar solenoid was no longer energized.
First assumption: Transistor Q1. I then noticed that the voltage drop at the emitter was the same as at the collector. I then traced the voltage drop back to the power supply unit (48460).
Instead of 33 volts, there were only 28 volts.
When I pressed buttons 1 or 2, there was the same voltage drop as described above. I then replaced the capacitor and all the diodes on the diode board in the power supply unit.
Great success: 35 volts at the power supply unit and 30 volts at the collector of Q1. Great success - the jukebox is running great again.

Conclusion: Small cause big effect.

Dioden Board neu bestückt - Board with diodes reassembled
