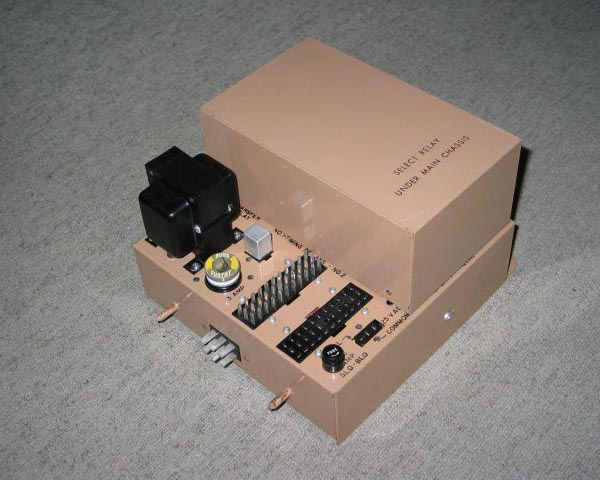

Stepper 1755 (200 Wahlen )
für Rock-Ola 1455D, 1455S, 1465, 1475, 1485, 1495 und 1497
Bilder und Information: Axel Rosenberger
vgl. auch Unterschiede 1725 und 1738 / 1755

Österreichischer Stepper für 200 Wahlen: Stepper der Fa. Grömmer


Stepper 1755 (200 selections)
for Rock-Ola 1455D, 1455S, 1465, 1475, 1485, 1495, and 1497
Pictures and information: Axel Rosenberger
See as well (German only) Differences 1725 and 1738 / 1755

Austrian stepper for 200 selections: Stepper by Grömmer


Alle 1755 Stepper besitzen eine kleine "Blindbuchse", unter der ein vierpoliger Stecker auf dem Stepper geschützt wird. Zudem besitzen sie alle den 4-poligen Anschluß und 5 kleine Schiebschalter, um von Standard nach EP zu schalten.
Beide Besonderheiten auf dem 1755 Stepper, der 1738 besaß diese beiden Besonderheiten nicht, sollten wohl dazu dienen, eine Dualcredit-Wallbox anzuschließen, um das optional erhältliche Dualcreditwerk in den 200 Selection Boxen 1455 bis 1497 auch in der Wallbox darzustellen.
Ob Rock-Ola eine solche Dualcredit-Wallbox je produziert hat, weiß ich nicht. Ich kenne nur das übliche Wallbox-Modell 1555.

Die 1455 gab es ja ab Werk als 1455-D mit Dualcreditwerk. Alle 200er Nachfolgerboxen von R-O bis zur 1497 konnten meiner Ansicht nach mit einem Dualcreditwerk nachgerüstet werden.
Ich selbst besitze diese Dualcreditwerke für Tempo 1/200 und Tempo 2/200. Für die 1465 wird es im Prospekt erwähnt. Für Regis 200 und Empress 200 wird es sie wohl auch gegeben haben, aber ich habe nie eines gesehen. Die in den 200er Modellen üblichen Standard - EP Umschalter an der Tastatur sind jedenfalls bei Regis und Empress ebenfalls vorhanden.

Auch einen 1755 Stepper kann man, zumindest laut Anleitung, in einer 120er Box verwenden. Dazu muß die Pertinaxplatine des Gruppensteppers ein Stück gedreht werden. Grund: 27-poliger Selectorstecker bei den 120er Modellen, 33-poliger Selectorstecker bei den 200er Modellen, jeweils mit Zentrierstift in der Mitte der Selectorstecker.
Selbst habe ich das Drehen der Guppenstepperplatine nie ausprobiert, aber vermutlich wollte R-O den Automatenaufstellern eben auch mit dem 1755, den 200er Steppern den zusätzliche Kauf eines 120er Steppers ersparen und "Rückwärtskompatibilität" gewährleisten.

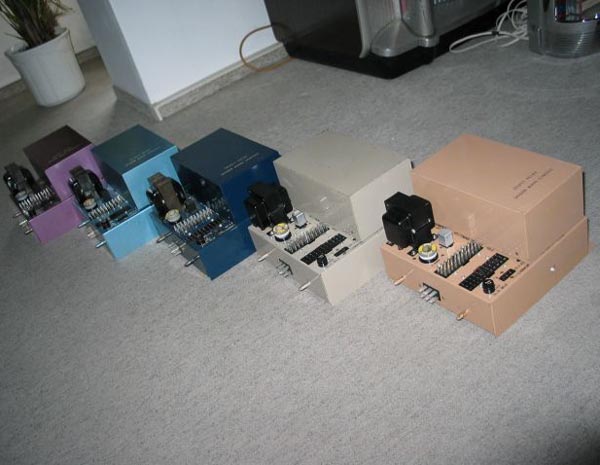

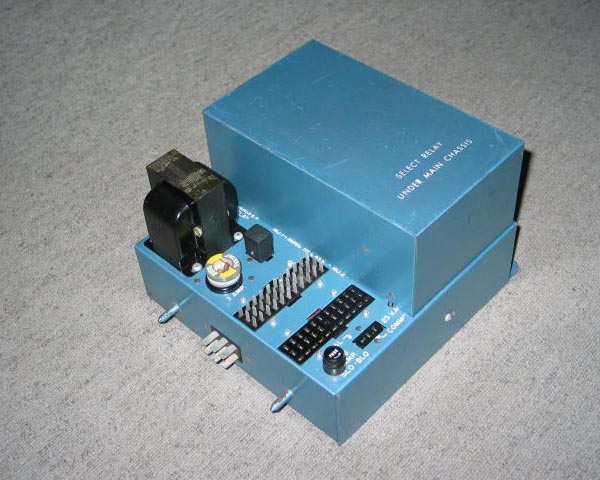

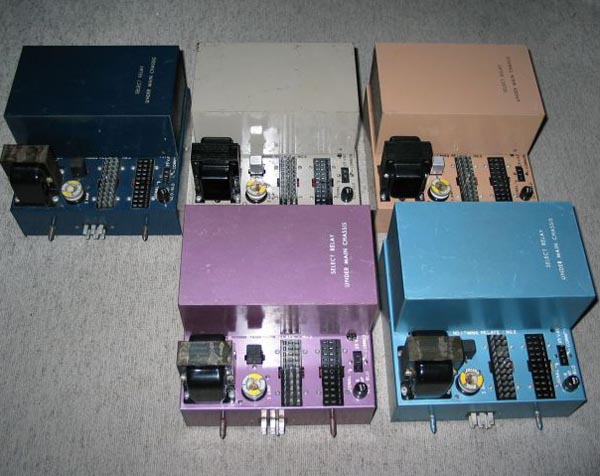

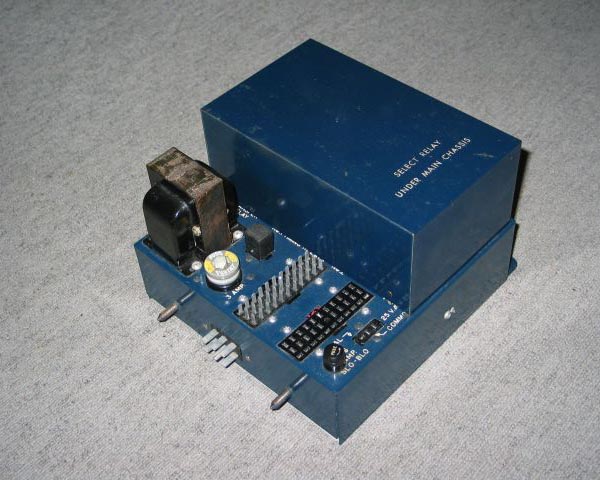

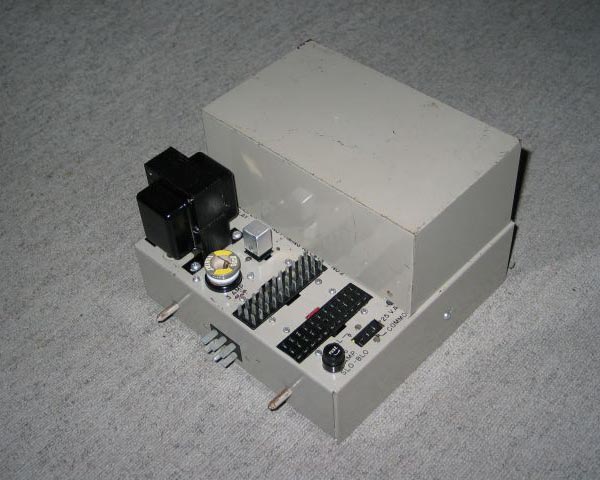

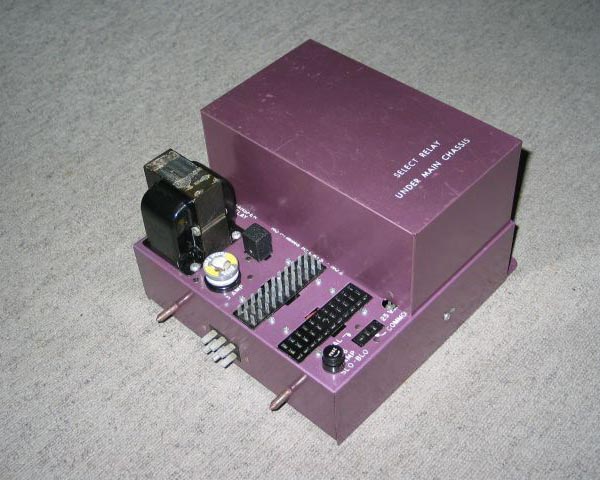

Im Laufe der Zeit erhielten die Stepper unterschiedliche Farben - auf die jeweilige Box abgestimmt.

All stepper 1755 do have a small "dummy socket". Below this a 4-pole plug gets protected. In addition they all had a 4-pole junction and five little switches which could be moved from Standard to EP.
Both features on stepper 1755, steppers 1738 did not offer them, might have been meant for connecting a dual credit wallbox aslo representing the  optional dual credit unit in 200 selection models 1455 to 1497.
If Rock-Ola ever produced such a dual credit wallbox I don't know. I only know the common wallbox model 1555.

Model 1455 was equipped by the manufacturer as 1455-D with a dual credit unit. All following models by Rock-Ola up to 1497 could be upgraded with a dual credit unit from my point of view.
I by myself own a dual credit unit for models Tempo 1/200 and Tempo 2/200. For Rock-Ola 1465 it is mentioned in the brochure. For Regis and Empress I assume they were available too but I never saw them so far. The common switches for Standard to EP typically found in 200 selection models can be found in Regis and Empress as well.

Stepper 1755 can be used for a 120 selection jukebox as well, at least regarding the instruction manual. To do so the phenolic circuit board of the group stepper has to be turned slightly. Reason: 27-pole selector plug for 120 selection models but a 33-pole plug for 200 selection models, both have a locating pin in the center of the selector plug.

I by myself never tried to turn the circuit board of the group stepper. But it might have been Rock-Ola's intention to prevent their operators from the need to buy both an extra 120-selection stepper and to guarantee downwards compatibility.

During the years the steppers got various colours - matching the colour of the jukebox.
