Rock-Ola Musikboxen und Fernwähler im Archiv von Jukebox-World

Rock-Ola 1554   •••   1555   •••   1556   •••   1557 (100 – 120– 200 Wahlmöglichkeiten / selections)
Model 1555 first introduced in Feb. 1958


Copyright



Merkmale Fernwähler 1554, 1555, 1556 & 1557

Characteristics wallboxes 1554, 1555, 1556 & 1557

1554: 100 Wahlmöglichkeiten
Das Innenleben ist identisch mit dem Fernwähler 1555, jedoch nur für 100 Wahlmöglichkeiten ausgelegt. Das bedeutet, dass eine Seite weniger vorhanden ist. In Verbindung mit  'Wallbox Kit 1969' konnte er auf 120 Sel. umgerüstet werden. Aus dem Manual:
"If the wallbox Is used with a Rock-Ola 120 selection phonograph, the lock-out circuit is not used, thereby making it a three wire system. An additional program leaf and leaf switch must be installed to accommondate all the selections. (Use wallbox kit 1969)"
Die Scheibe hat das selbstklebende Decal "100 Selection" statt des Aufdruckes "120/200". Die Beschriftung der Seiten ist analog zu den Musikboxen mit Buchstaben und Zahlen.
Passend für Modelle 1484, 1493, 1494, 403 und 430.

1555: 120/200 Wahlmöglichkeiten
Beschriftung der Seiten analog zu den Musikboxen, nur mit Zahlen von 1-120 bzw. 1-200. Schalter zum Einstellen verschiedener Münzwerte (5, 10 & 25 Cent oder 10, 25 & 50 Cent).
Passend für Modelle 1455, 1465, 1468, 1475, 1478 und 1485

1556: 100 Wahlmöglichkeiten
Das Innenleben ist identisch mit dem Fernwähler 1555, jedoch nur für 100 Wahlmöglichkeiten ausgelegt. Das bedeutet, dass eine Seite weniger im Fernwähler vorhanden ist.
Kleine Veränderungen: kleinere Kasse und  Metallrosette im Münzeinwurf, kleinerer Münzprüfer sowie einen verlängerten Münzschacht zum Münzauswurf. Die Scheibe hat ein selbstklebendes Decal "100 Selection" statt des Aufdruckes "120/200". Die Beschriftung der Seiten ist analog zu den Musikboxen mit Buchstaben und Zahlen.
Passend für Modelle 1484, 1493, 1494, 403 und 430.
Nur für den europäischen Markt?

1557: 120/200 Wahlmöglichkeiten
Das Innenleben dieser Ausführung ist identisch der 1555.
Kleine Veränderungen: Metallrosette im Münzeinwurf, kleinerer Münzprüfer, eine größere Münzkasse sowie einen verlängerten Münzschacht zum Münzauswurf. Beschriftung der Seiten analog zu den Musikboxen mit Buchstaben und Zahlen. Passend für Modelle 1488, 1495, 1496 und 1497.
Nur für den europäischen Markt?



1554: 100 Selections
This wallbox is almost identical to model 1555, but for 100 selections only. This means one page less inside the wallbox. With Wallbox Kit 1969 an upgrade to 120 selections is possible. From the manual:
"If the wallbox Is used with a Rock-Ola 120 selection phonograph, the lock-out circuit is not used, thereby making it a three wire system. An additional program leaf and leaf switch must be installed to accommondate all the selections. (Use wallbox kit 1969)"
The frontglass has gotten a self adhesive decal "100 selections" instead of the printing "120/200".
Equivalent to the jukebox it belongs to, the pages of this wallbox are numbered  – with numbers and letters.
Made for use with 1484, 1493, 1494, 403 und 430.

1555: 120/200 Selections
Equivalent to the jukebox it belongs to, the pages of this wallbox are numbered  – from 1 – 120 resp. 1 – 200. Switch for operating with different credits (5, 10 & 25 oder 10, 25 & 50).
Made for use with 1455, 1465, 1468, 1475, 1478, 1485

1556: 100 Selections
This wallbox is almost identical to model 1555, butfor 100 selections only .
This means one page less inside the wallbox.
Minor changes: smaller cashbox and a rosette in coin entry, smaller slug rejector and a longer coin chute.
The frontglass has a self adhesive decal "100 selections" instead of the printing "120/200".
Equivalent to the jukebox it belongs to, the pages of this wallbox are numbered  – with numbers and letters.
Made for use with 1484, 1493, 1494, 403 und 430.
Produced for the European market only?

1557: 120/200 Selections
This wallbox is almost identical to model 1555.
Minor changes: rosette in coin entry, larger cashbox, smaller slug rejector and a longer coin chute. Equivalent to the jukebox it belongs to, the pages of this wallbox are numbered  – with numbers and letters.
Made for use with 1488, 1495, 1496 und 1493
Produced for the European market only?





Rock-Ola 1555 (mit Seiten 1557) und kleiner Kasse – Fotos: Dietmar Mengemann

Rock-Ola 1555

Rock-Ola 1555

Rock-Ola 1555

Rock-Ola 1555

Rock-Ola 1555

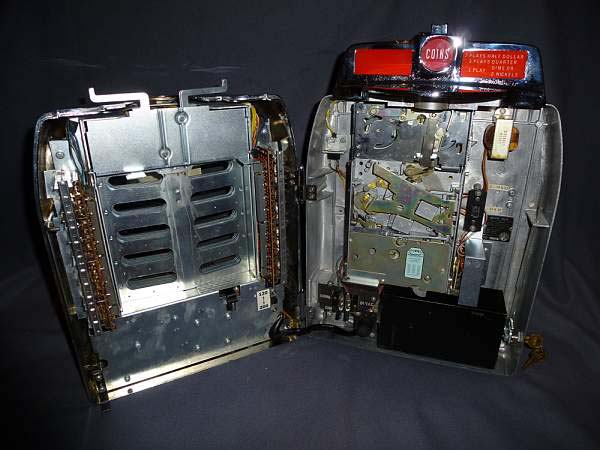

Rock-Ola 1555 – US Ausführung

Bilder: Stephan Ernst
Rock-Ola 1555

Rock-Ola 1555

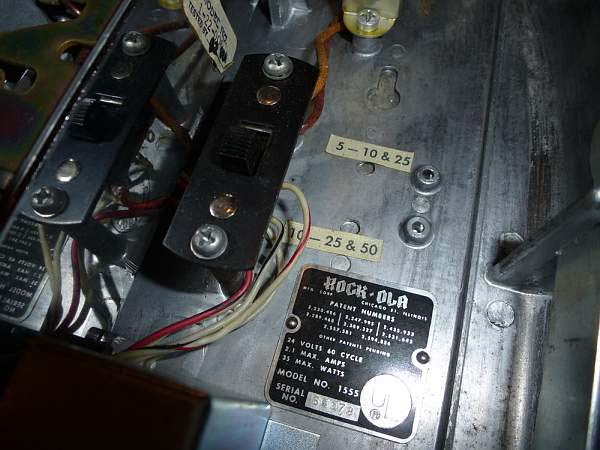

Schalter zum Einstellen verschiedener Münzwerte (5, 10 & 25 Cent oder 10, 25 & 50 Cent)
Switch for operating with different credits (5, 10 & 25 oder 10, 25 & 50);

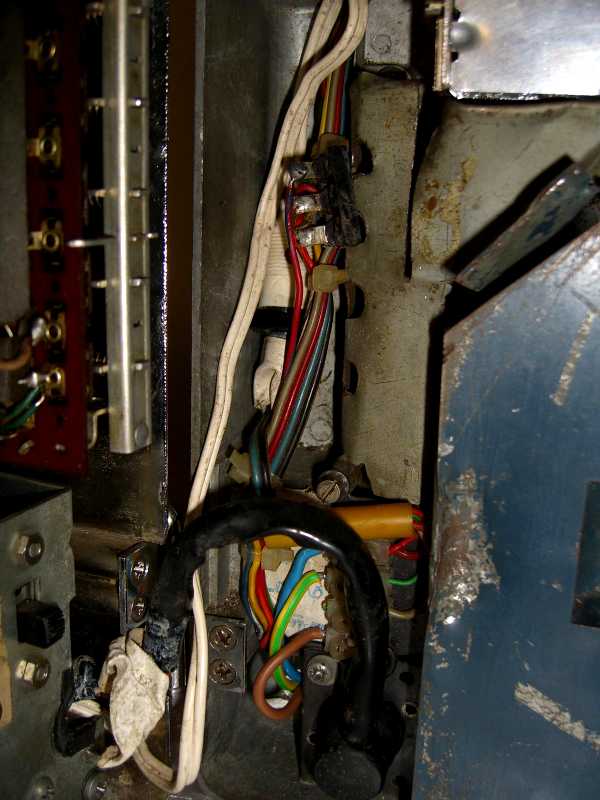

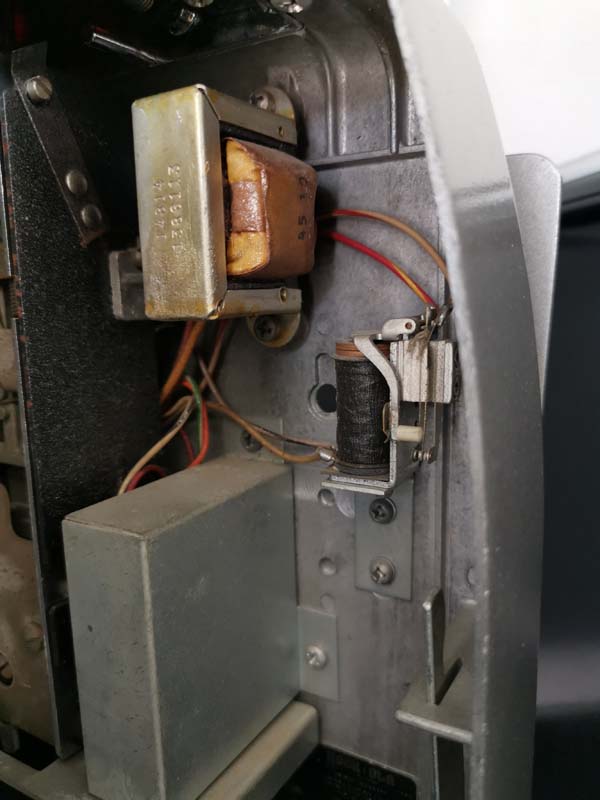

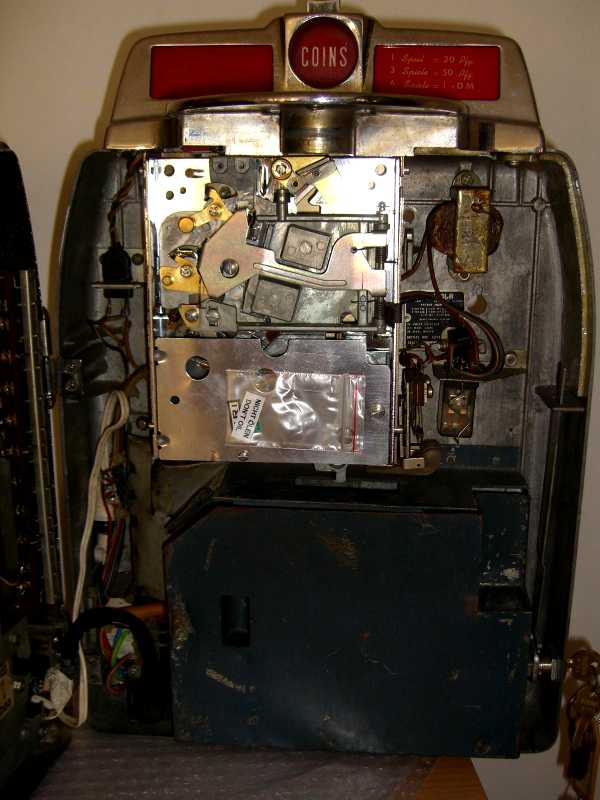

Rock-Ola 1555 mit großer Kasse und nachgerüstetem Relais

Information: Christian Gredel, Bilder "Frank_Sinatra"

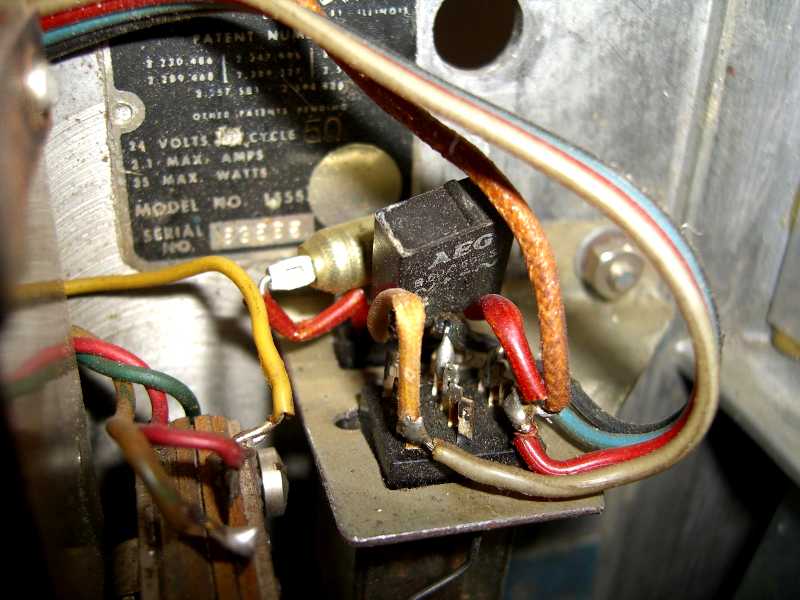

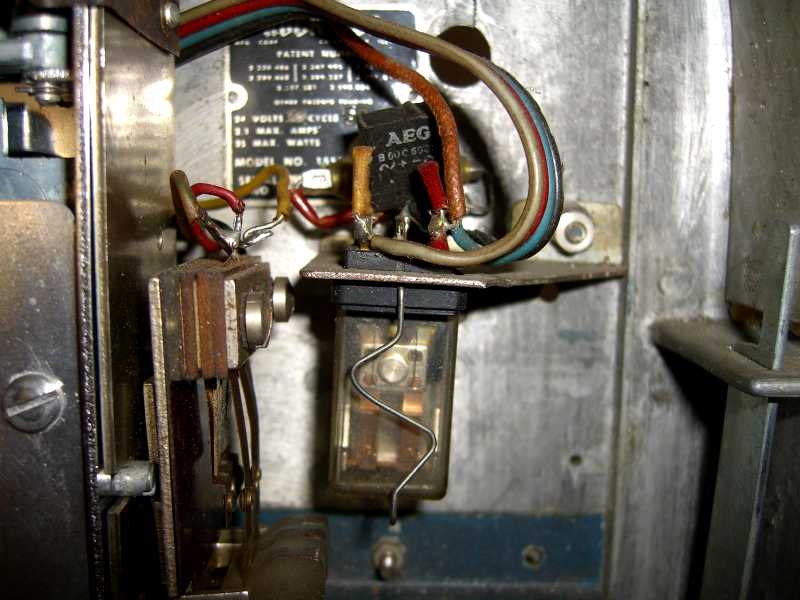

Bei dieser 1555 Wallbox wurde ein zusätzliches Relais eingebaut. Dies gehört im Originalzustand definitiv nicht in die Wallbox. Ich könnte mir vorstellen, dass das Relais mit meinem vierten Kabelanschluss („locked“) im Zusammenhang steht. Bei den Rock-Ola Wallboxen der 60er Jahre wurde, soweit ich weiß, mit einer weiteren „Prüfleitung“ kontrolliert, ob nicht gerade eine andere Wallbox im Restaurant ihre Impulse an der Stepper in der Jukebox schickt. War gerade eine andere Wallbox aktiv, wurde die Wahl an allen übrigen Wallboxen im Restaurant unterdrückt. Erst wenn die Wahl komplett abgeschlossen war, waren alle Wallboxen wieder „frei“ und es konnte eine Wahl getätigt werden. Somit wurde ein „Impuls-Kuddelmuddel“ verhindert und es wurde die Wahl ausgeführt, die auch gewählt wurden. Bei den früheren Rock-Ola Wallboxen war das nicht der Fall. Wurde hier gleichzeitig von unterschiedlichen Wallboxen eine Wahl getätigt, kam mit großer Wahrscheinlichkeit nicht die gewählte Scheibe auf den Plattenteller.
Normalerweise wird diese Wallbox nur mit drei Kabeln mit der Jukebox verbunden: „25V“ (entspricht +), „Signal“ (das ist die Signalleitung über die die Wahlimpulse geschickt werden) und „Common“ (die „gemeinsame Leitung“, entspricht – bzw. Masse).

Rock-Ola 1555

Rock-Ola 1555

Rock-Ola 1555

Rock-Ola 1555

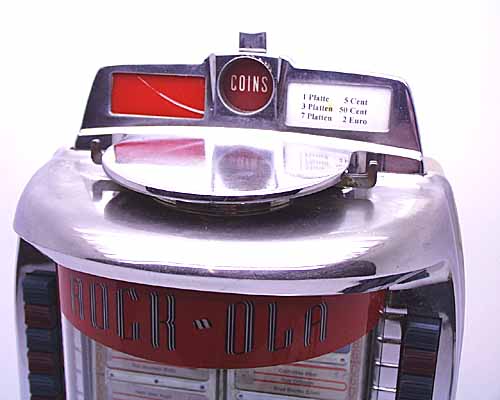

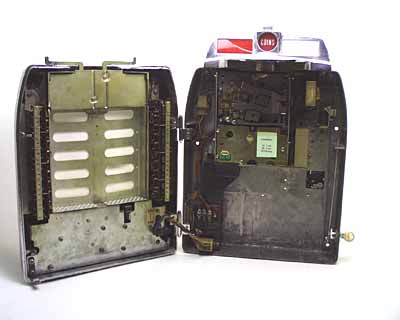

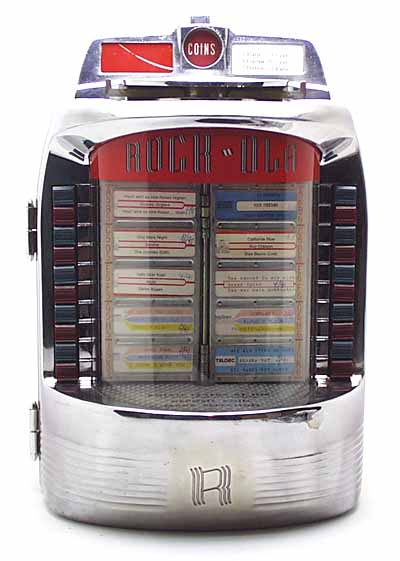

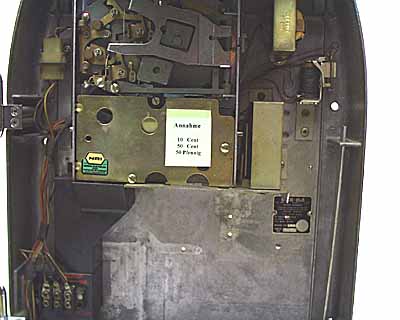

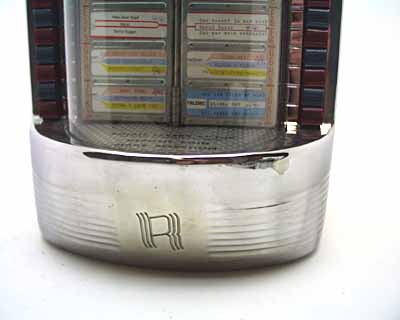

Rock-Ola 1556

Rock-Ola 1556

Rock-Ola 1556 Rock-Ola 1556

Rock-Ola 1556

Rock-Ola 1556




Rock-Ola 1557

Bilder: Stephan Ernst
Rock-Ola 1557

Rock-Ola 1557

Rock-Ola 1557

Rock-Ola 1557

Rock-Ola 1557

Rock-Ola 1557

Rock-Ola 1557 Rock-Ola 1557

Rock-Ola 1557

Rock-Ola 1557

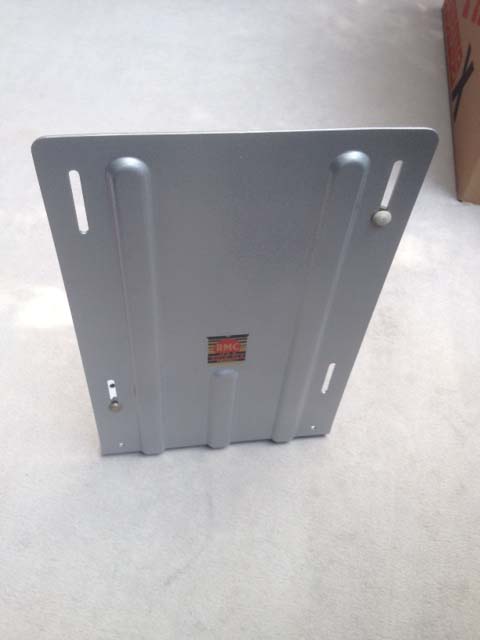

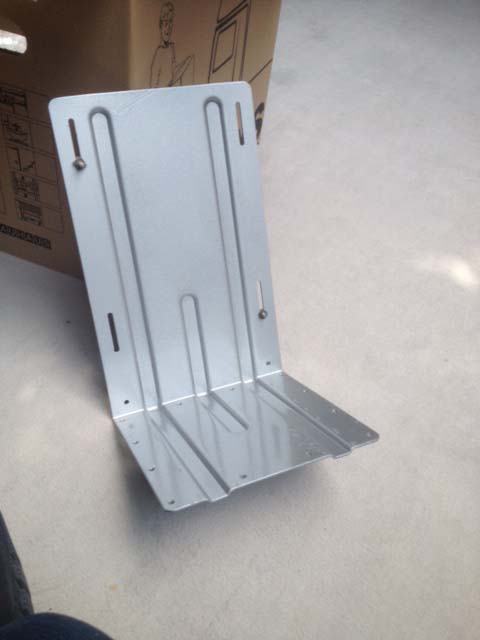

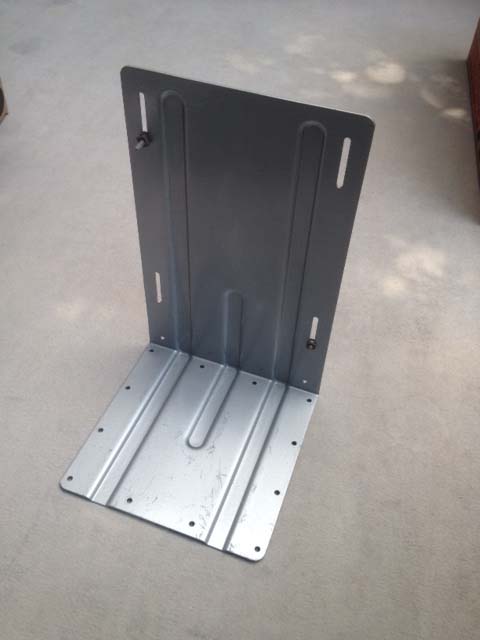

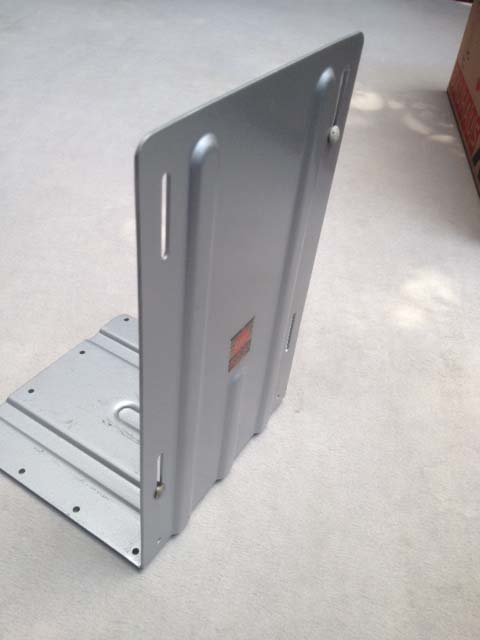

Rock-Ola Bar Bracket 1541

Bilder: Manfred Hoppstädter, Playland-Automaten
Passend für Fernwähler Rock-Ola 1554, 1555, 1556 und 1557 Suitable for wallboxes Rock-Ola 1554, 1555, 1556, and 1557
Rock-Ola Bar Bracket Rock-Ola Bar Bracket
Rock-Ola Bar Bracket Rock-Ola Bar Bracket


zurück - back - retourner

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
