200 selections

KD-200: Dual Pricing Unit KS-200: Single Pricing Unit

Seeburg KD

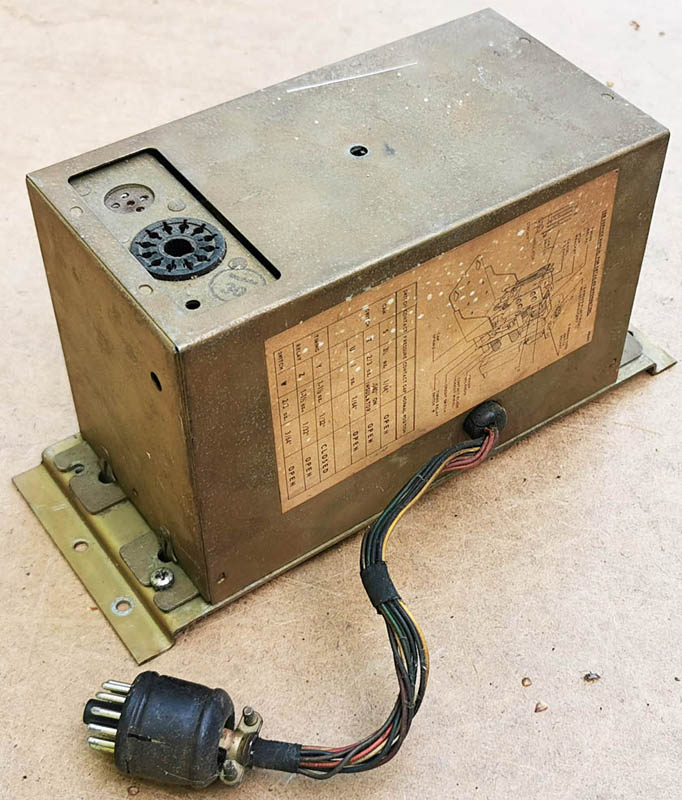

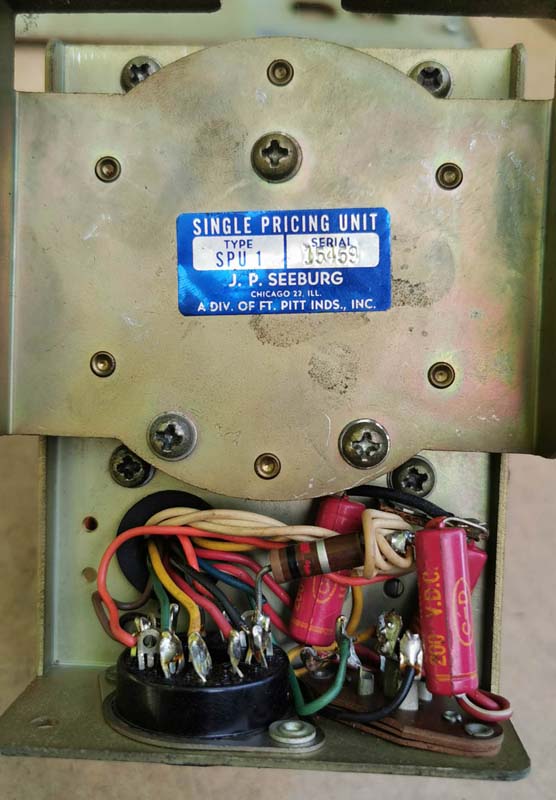

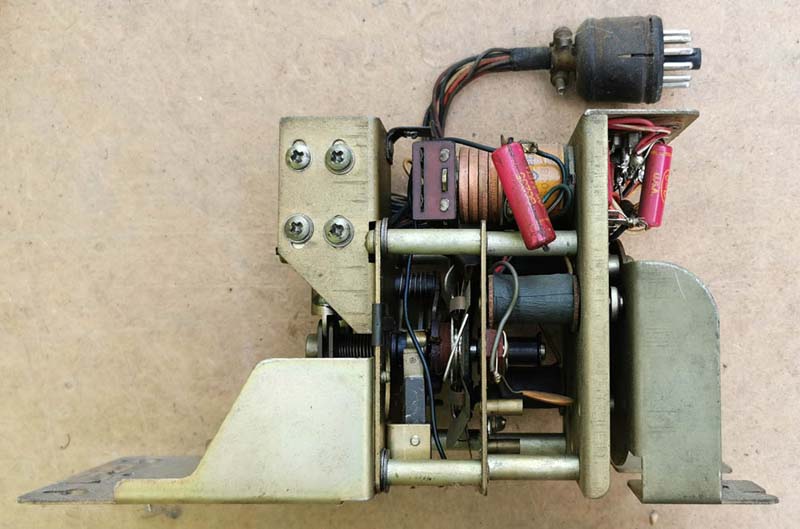

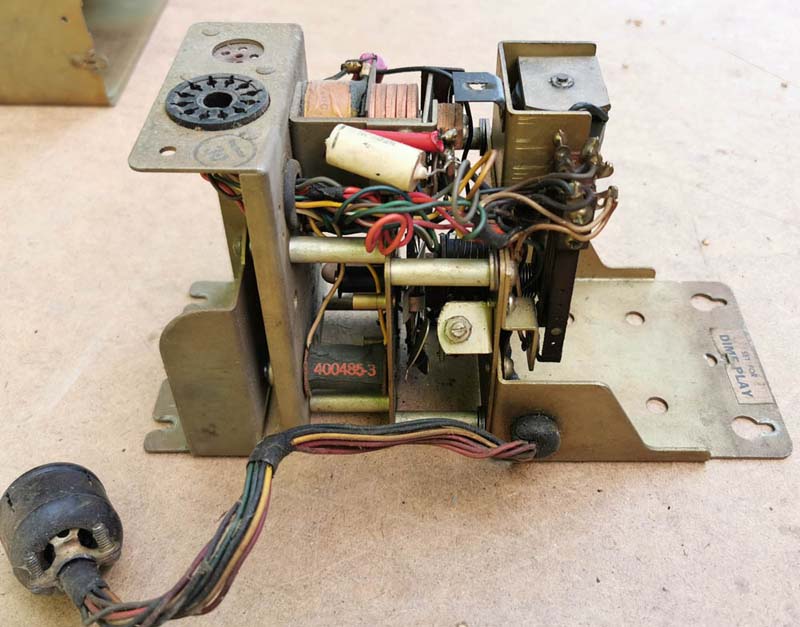

SPU1

 5 cent - 1 play, 10 cent - 2 plays, 25 cent - 6 plays
SPU1H 10 cent - 1 play, 25 cent - 3 plays, half dollar - 7 plays
HDU1 Accessory for SPU and DPU to get 10 cent - 1 play, 25 cent - 3 plays, half dollar -7 plays
DPU1 10 cent - 1 play, 15 cent - 1 EP play, 25 cent - 3 plays or 2 EP plays
DPU5 5 cent - 1 play, 10 cent - 1 EP play, 25 cent - 6 plays or 3 EP plays



Seeburg HK-200 - Hideaway (1957)

Seeburg KD Hideaway Jukebox Musikbox

Photos courtesy of Jim D.
 Seeburg KD Hideaway Jukebox Musikbox

Seeburg KD Hideaway Jukebox Musikbox

Seeburg KD Hideaway Jukebox Musikbox

Seeburg KD Hideaway Jukebox Musikbox

Seeburg KD Hideaway Jukebox Musikbox



Printed Circuit Boards

Seeburg KD Jukebox Musikbox



Technische Daten - Specifications
  KS200 / KS200H KD200 / KD200H HK200
Wahlen / Selections 200; 45 rpm 200; 45 rpm 200; 45 rpm
Gehäuse / Cabinet Bleached Walnut Bleached Walnut Bleached Walnut
Lampen / Lamps Cabinet: 2 x TL 25W/33"/T12
Drum: TL 20W/24"/T12
Lenses in drum: 5x GE #81 fr.
Credit: GE #55
Record indicator: GE #12
Fins on grill: GE #55		 Cabinet: 2 x TL 25W/33"/T12
Drum: TL 20W/24"/T12
Lenses in drum: 5x GE #81 fr.
Credit: GE #55
Record indicator: GE #12
Fins on grill: GE #55		 -
Verstärker / Amplifier Preamp TPAU-1
Power Amp 25PAU-1: 6L6GB, 12AX7
TCU-1: 12AX7
AVCU-1: 12AX7, 6BJ6		 Preamp TPAU-1
Power Amp 25PAU-1: 6L6GB, 12AX7
TCU-1: 12AX7
AVCU-1: 12AX7, 6BJ6		 Preamp TPAU-1
Power Amp 25PAU-1: 6L6GB, 12AX7
TCU-1: 12AX7
AVCU-1: 12AX7, 6BJ6
Netzteil / Power supply 25PCU1 / TEU-1 25PCU1 / TEU-1 25PCU1 / TEU-1
Kreditgerät / Credit unit SPU1 / SPU1H / HDU1 DPU1 / DPU1H / HDU1 / DPU5 SPU1 / DPU1
Tormat 200TM2 200TM2 200TM2
Stepper RSCU1 RSCU1 RSCU1
Electrical Selector TES201 TES201 -
Lautsprecher / Speaker 2x Jensen or Utah AlNiCo 12"/16 Ohm
2x Jensen or Utah AlNiCo 8"/16 Ohm
Crossover Network CN600-1: 8 Ohm		 2x Jensen or Utah AlNiCo 12"/16 Ohm
2x Jensen or Utah AlNiCo 8"/16 Ohm
Crossover Network CN600-1: 8 Ohm		 -
Mechanismus / Mechanism 245ST5 245ST5 245ST5
Tonabnehmer / Cartridge Seeburg "Redhead" Seeburg "Redhead" Seeburg "Redhead"
Sicherungen / Fuses 1x 5A MTH, 1x 2A MDL,
1x 3.2A, 1x 5A pigtail 		 1x 5A MTH, 1x 2A MDL,
1x 3.2A, 1x 5A pigtail 		 1x 5A MTH, 1x 2A MDL,
1x 3.2A, 1x 5A pigtail
Schlüssel / Key F 313 F 313
Abmessungen / Size 57-7/8 x 34-7/8 x 27-1/2"
400 lbs		 57-7/8 x 34-7/8 x 27-1/2"
400 lbs
Zubehör / Accessories Extra speaker HFCV1-12, HFCV2-8 and HFCV3-8
Wallbox S3WA
Remote Vol. Control MRVC3
Extra needle brush inside cabinet		 Extra speaker HFCV1-12, HFCV2-8 and HFCV3-8
Wallbox D3WA
Remote Vol. Control MRVC3
Extra needle brush inside cabinet		 Extra speaker HFCV1-12, HFCV2-8 and HFCV3-8
Wallbox D3WA & S3WA
Remote Vol. Control MRVC3
Extra needle brush inside cabinet
Besonderheiten / Features First Seeburg model using printed circuit boards First Seeburg model using printed circuit boards First Seeburg model using printed circuit boards



Ausbau der Seitenbleche bei Seeburg KD und KS 200

Nachdem ich meine Seeburg KD komplett auseinander gebaut habe, versuche ich die beiden Chromseitenbleche, die noch von je einer Leiste des Grills gehalten wird, auszubauen.
Die Schiene seitlich mit den 4 Schrauben ist gelöst, die eine oberhalb im Gehäuse ebenfalls. Dennoch löst sich das Blech nicht. Hat es noch anderweitig eine Fixierung?.

Antwort:
Nach dem Lösen aller Schrauben müssen die seitlichen Abdeckblechstreifen, die am Rand des Grillgitters sitzen, entfernt werden. Diese Streifen sind nur geklemmt und verhaken sich im Spalt mit kleinen Widerhaken. Möglichst vorsichtig abziehen, damit sie nicht verbiegen. Evtl. mit einem breiten Spachtel o.ä. hinterfassen. Die beiden unteren Chromkappen müssen ebenfalls abgeschraubt werden.
