Tonomat Panoramic and Ditchburn Music Maker (1959)
Distribution Austria: Automatic Wien
Distribution Monaco: Electronique et Mécanique SA

Copyright

Panoramic 200

Gehäuse erhältlich in zwei Farben: grün-türkis oder lachs Cabinet available in two colour schemes: Turquoise and salmon
Panoramic - grün Panoramic - pink



Fotos: Tim Peters

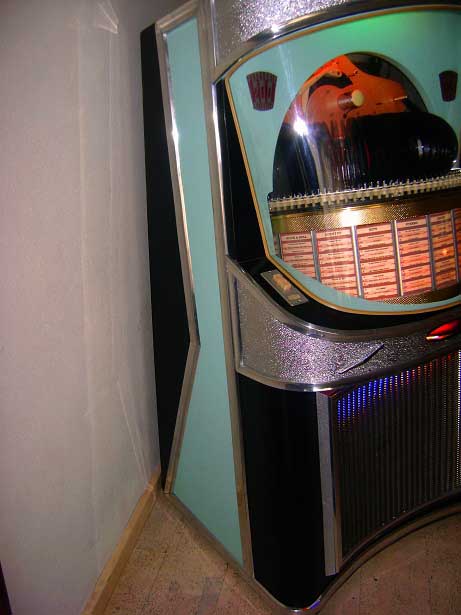

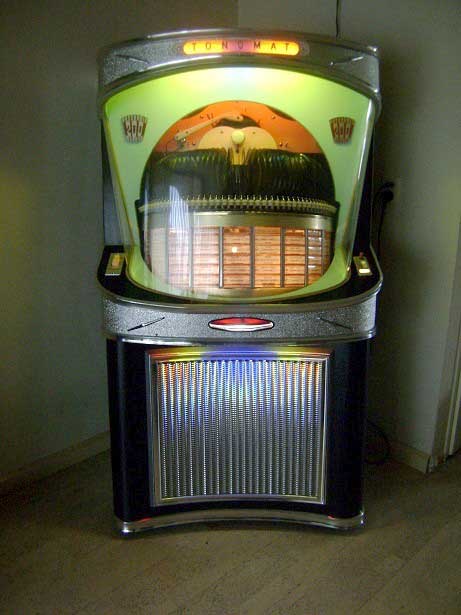

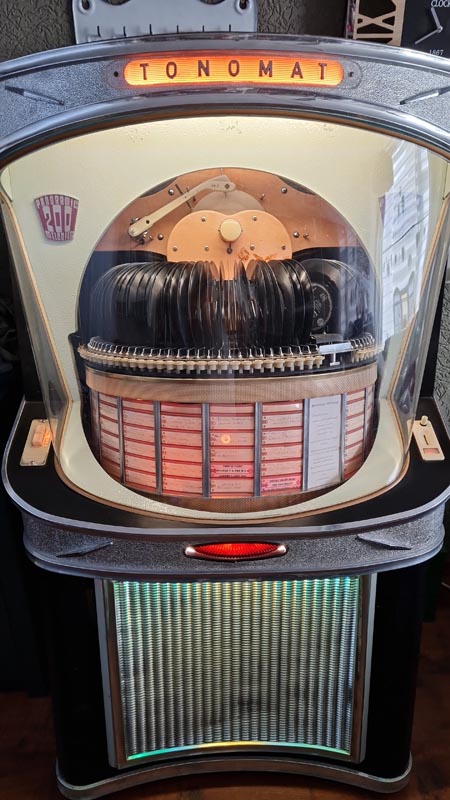

Tonomat Panoramic

Tonomat Panoramic

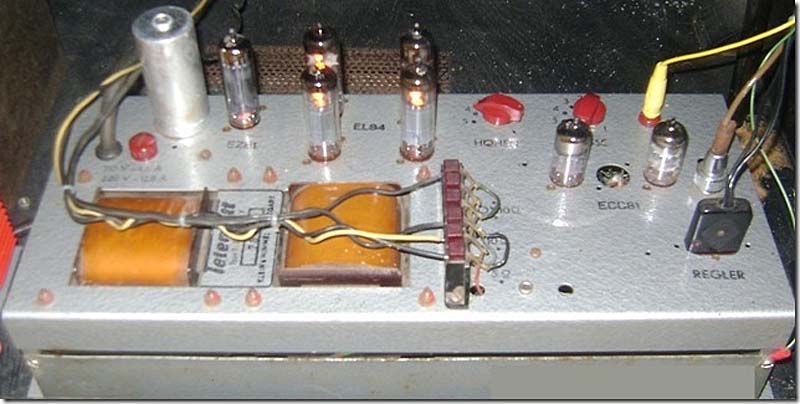

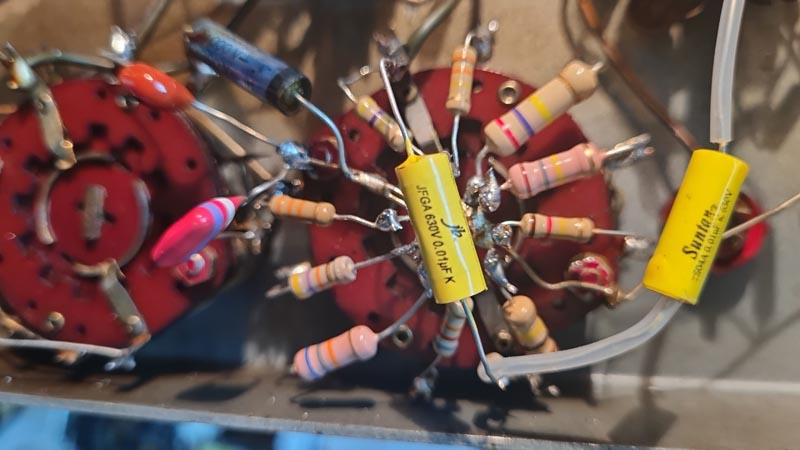

Klein & Hummel Verstärker / Amplifier Telewatt 34 - Panoramic mono

Foto: Tim
T 34 - Telewatt





Panoramic 200S - stereo

Im Prinzip wie Panoramic 200 mono. Für stereo werden ein Stereo-Verstärker T34S und zwei Zusatzlautsprecher (Wandlautsprecher 5 Ohm 7 Watt) benötigt.

In general like Panoramic 200 mono. For stereo the stereo amplifier T34S and extra speaker (wall mount 5 Ohm 7 Watt) are needed.





Klein & Hummel Verstärker / Amplifier Telewatt 34S - Panoramic stereo

Foto: Tim
T 34S - Telewatt





Technische Daten - Specifications Panoramic 200
  Panoramic by Tonomat Ditchburn Music Maker Panoramic by Automatic Wien
Wahlen / Selections 200 200 200
Lampen / Lamps Cabinet: 3x TL 13W / 21" / T5
Record indicator: 5x E10 3V / 0,25A / 1W  or  5x E10 3V / 100mA / 0,3W
Credit: Ba7s 7V / 0,1A / 0,7W
Buttons: Ba7s 60V / 0,02A / 1,2W Program: 2x E14 / 220V / 15W
Cabinet: 3x TL 13W / 21" / T5
Record indicator: 5x E10 3V / 0,25A / 1W  or  5x E10 3V / 100mA / 0,3W
Credit: Ba7s 7V / 0,1A / 0,7W
Buttons: Ba7s 60V / 0,02A / 1,2W Program: 2x E14 / 220V / 15W
Cabinet: 3x TL 13W / 21" / T5
Record indicator: 5x E10 3V / 0,25A / 1W  or  5x E10 3V / 100mA / 0,3W
Credit: Ba7s 7V / 0,1A / 0,7W
Buttons: Ba7s 60V / 0,02A / 1,2W Program: 2x E14 / 220V / 15W
Verstärker / Amplifier Klein & Hummel
T-34 (mono): 1x EZ 81, 2x ECC 81, 4x EL 84  (mono)
T-34S (stereo): 2x ECF 80,  2x ECC 82, 4x EL 84, 1x EZ 81; Potentiometer: 100k lin.
Klein & Hummel TS-60:
2x ECC 83, 2x ECF 80, 4x EL 86
Rectifier: 2x OY 5069
Potentiometer: 2x 20k log
HV203/HV111
Röhren: EF40, ECC40, 4699 (2), AZ12
Potentiometer: 10 KOhm log
Netzteil / Power supply
Kreditgerät / Credit unit

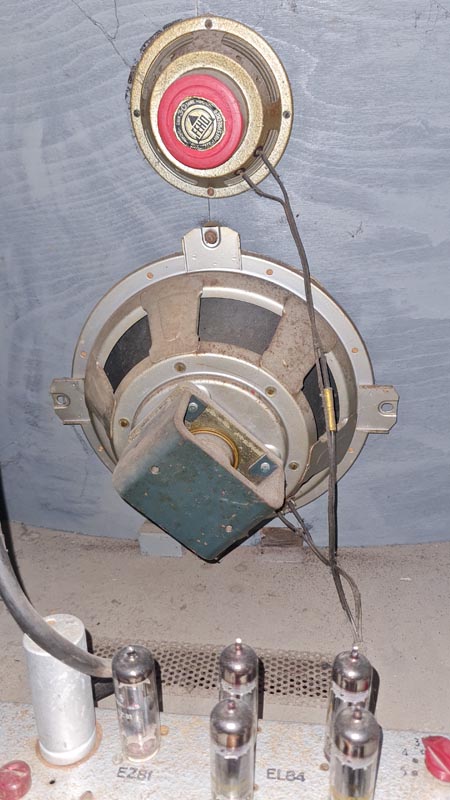

Lautsprecher / Speaker Mono:
1x low 30 cm 5 Ω 12 W, 1x mid 5 Ω 4 Watt
Stereo: 1x low 30 cm 5 Ω 12 W in vabinet, 2x 5 Ω wall mount 7 Watt
Mono:
1x low 30 cm 5 Ω 12 W, 1x mid 5 Ω 4 Watt
Stereo: 1x low 30 cm 5 Ω 12 W in vabinet, 2x 5 Ω wall mount 7 Watt

Tonabnehmer / Cartridge Mono: Elac KST 21
Stereo: KST101
Elac KST 21

Elac KST 21

Sicherungen / Fuses Power supply: 500mA
Amplifier: 800mA
Power supply: 500mA
Amplifier: 800mA

Schlüssel / Key
Abmessungen / Size W x H x D: 154 x 84 x 70 cm; 120 kg W x H x D: 154 x 84 x 70 cm; 120 kg W x H x D: 154 x 84 x 70 cm; 120 kg
Zubehör / Accessories
Besonderheiten / Features Manual selection
Stereo only available with extra speaker
Manual selection
Stereo only available with extra speaker
Manual selection
Stereo only available with extra speaker
Neupreis / Price back then     67.000 ÖS (Source: Written on original flyer)

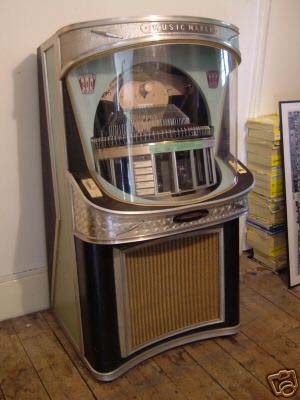

Ditchburn Music Maker

Picture courtesy of the friendly seller
Panoramic



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
