Tonomat und Canteen im Archiv von Jukebox-World

Tonomat: Telematic 100 (1955)   •••   Telematic 100B (1956)   •••   Telematic Fernwaehler (1955)

Copyright

Automatic Wien: Telematic 100C (1956)
Electronique et Mécanique SA: Telematic 100 (1956-57)   •••   Telematic 100D (1960 ?)   •••  Black Magic
British Distributor: Ditchburn, England - 1956

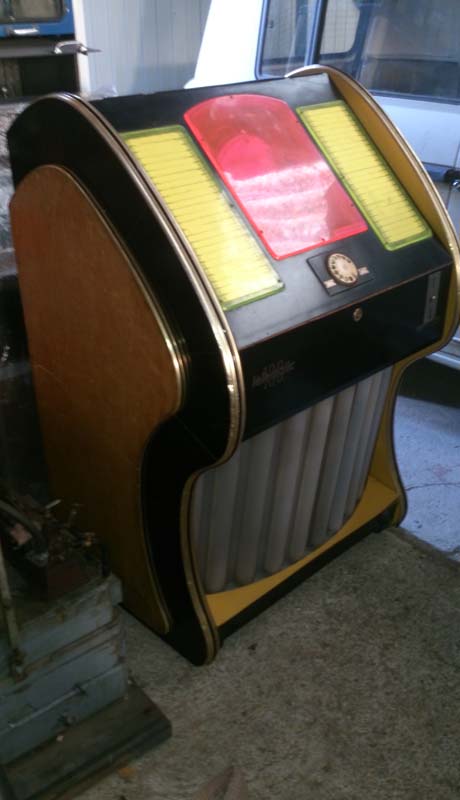

Telematic 100 (1955)

Tonomat Telematic 100





Telematic 100B (1956)

Tonomat Telematic 100B

Abdeckungen für Titelhalter und Mittelstück: neon-grün und neon-orange.

Cover for the titlestrip holders and center piece: available in orange and green.

Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

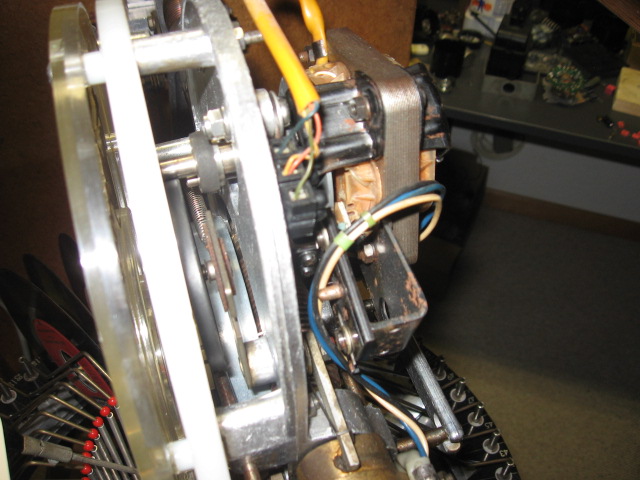

Motor für Plattenteller
Die Drehzahlregelung wird wie folgt vorgenommen: auf die mitlaufende Aluscheibe wird ein kleiner Permanentmagnet mit Gegenpol geschoben und durch das Magnetfeld wird die Aluscheibe verlangsamt (nach dem Wirbelstrombremsenprinzip - ähnlich wie bei jedem Stromzähler). Ganz einfach, aber stufenlos regelbar.
Tonomat Telematic 100

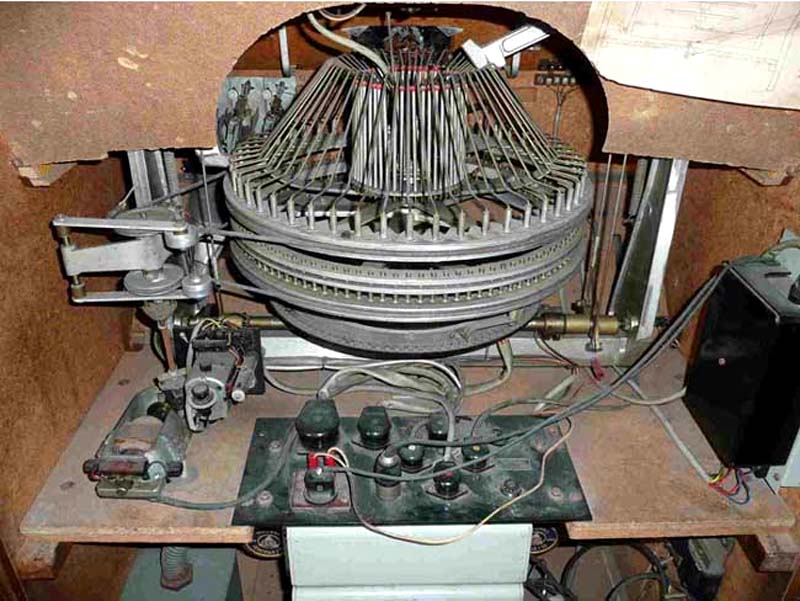

Motor für Magazin - alte Version (unten links im Bild)
Tonomat Telematic 100

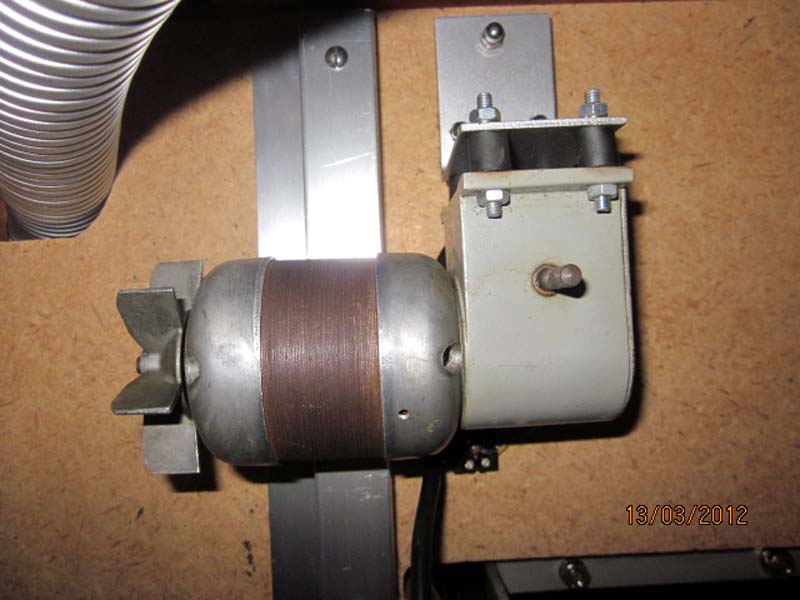

Motor für Magazin - neuere Version
Tonomat Telematic 100

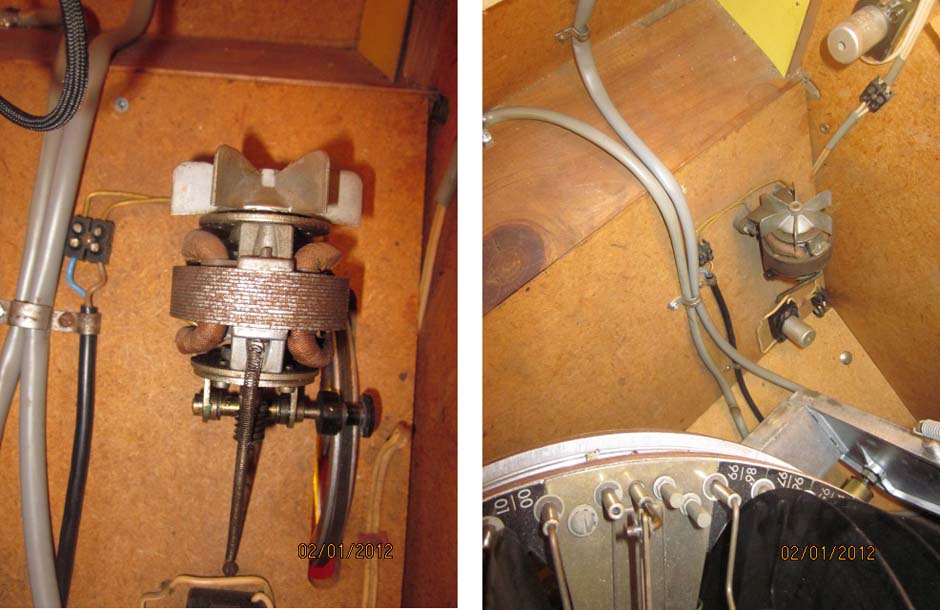

Motor für Farbwalze
Tonomat Telematic 100

Verstärker T-31
Tonomat Telematic 100





Verstärker T-31 von Klein & Hummel; Röhren: EL 84, ECC81 und EZ 81

Tonomat Telematic 100





Verstärker T-30 von Klein & Hummel; Röhren: 4x EL 84, 2x ECC81

Bilder: Norbert Gräf
Tonomat Telematic 100 telewatt T30 Klein & Hummel

Tonomat Telematic 100 telewatt T30 Klein & Hummel

Tonomat Telematic 100 telewatt T30 Klein & Hummel

Tonomat Telematic 100 telewatt T30 Klein & Hummel

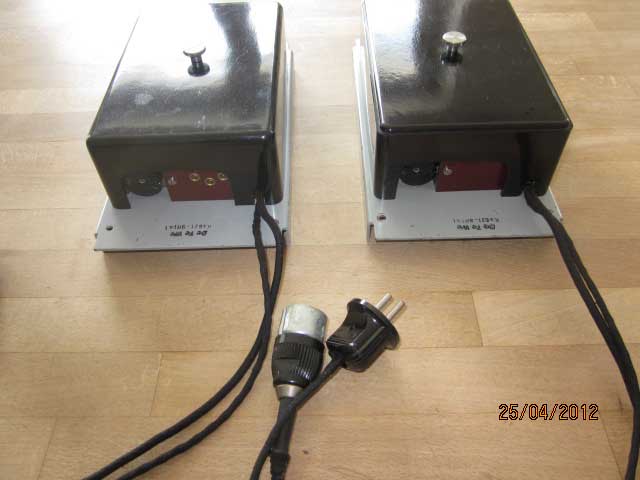

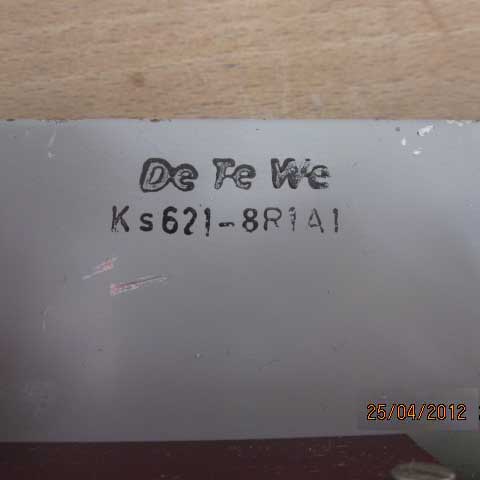

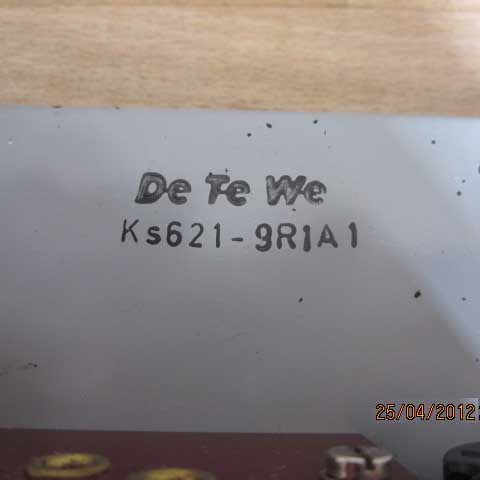

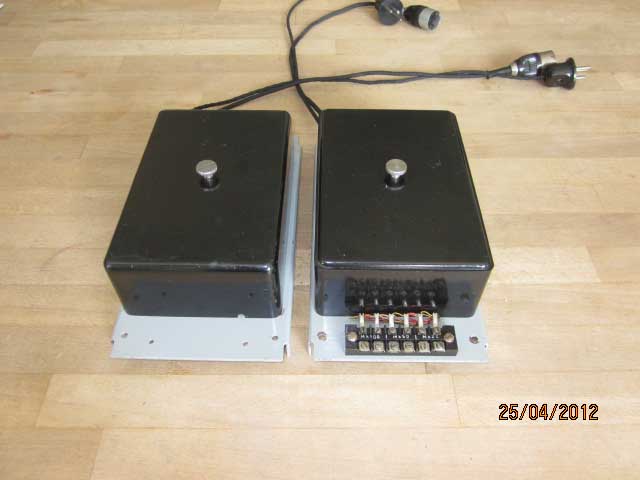

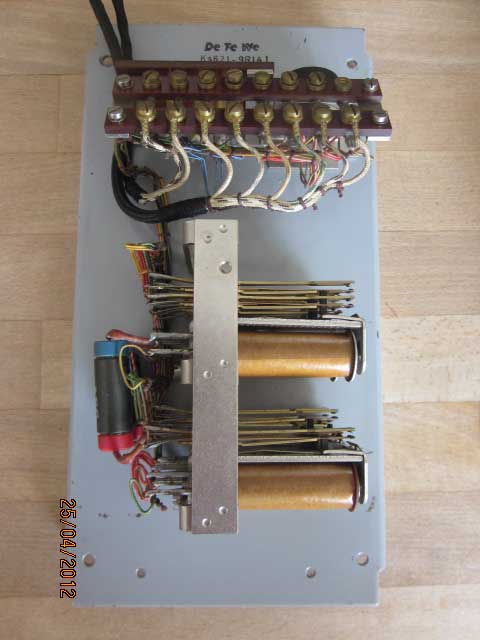

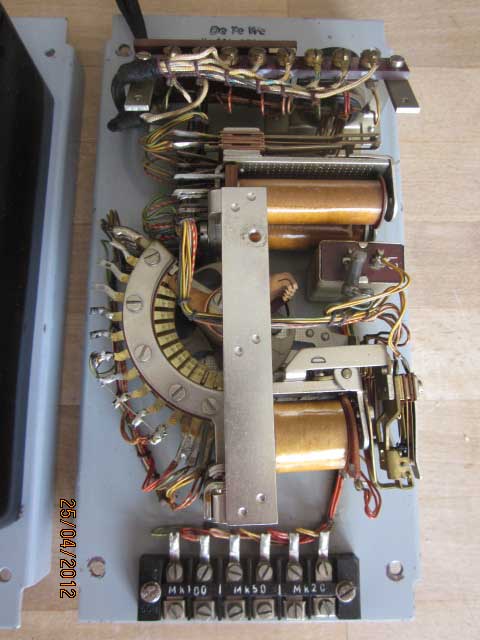

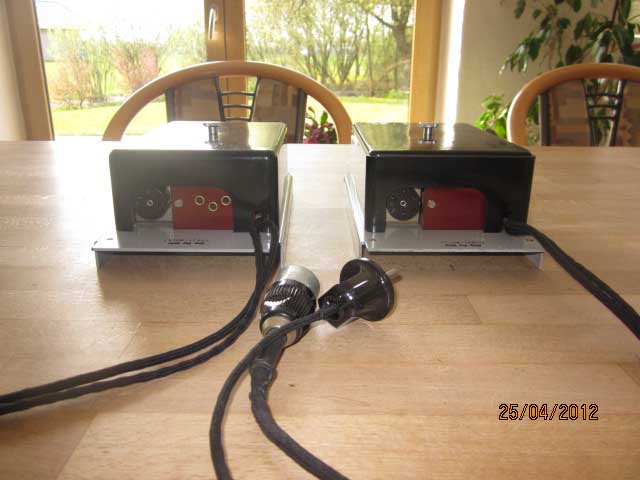

Kreditgerät / credit unit DE TE WE Ks621 - 9R1A1 Kreditgerät / credit unit DE TE WE Ks621 - 8R1A1

Bilder: Norbert Gräf

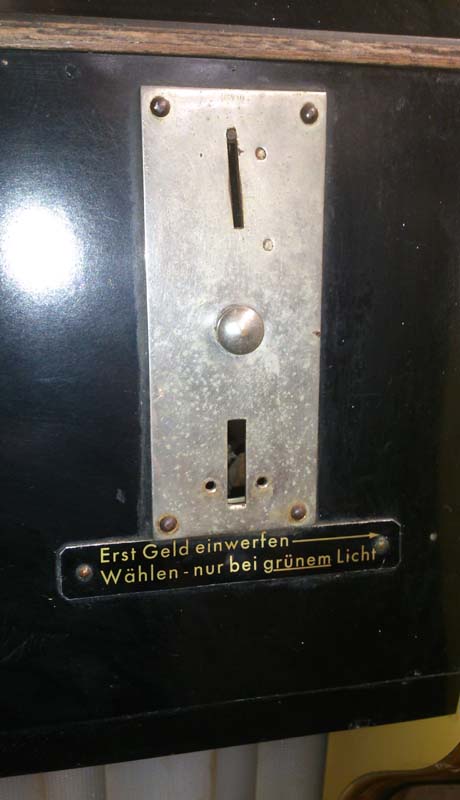

für 20 und 50 Pfg.
Tonomat Telematic 100

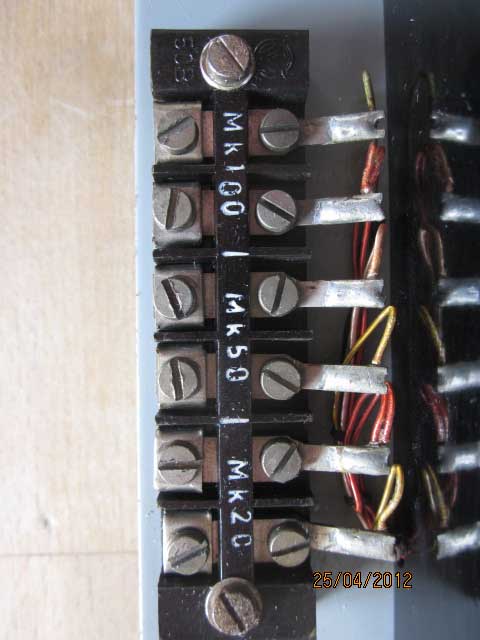

für 20 und 50 Pfg und 1 DM
Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100B

Tonomat Telematic 100B

Tonomat Telematic 100B

Tonomat Telematic 100B

Tonomat Telematic 100B

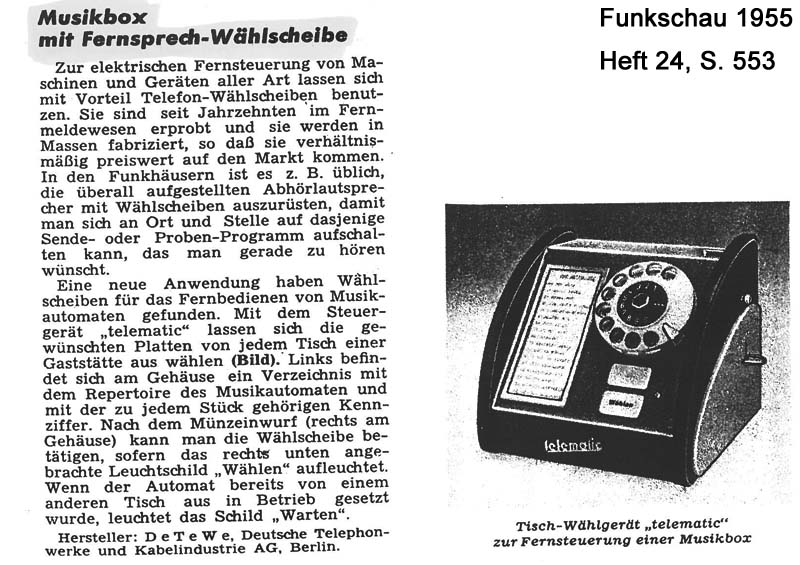

Telematic Tisch-Fernwähler (1955)

Tonomat Telematic Fernwaehler





Technische Daten - Specifications


Telematic 100

Telematic 100B
Wahlen / Selections 100 100
Lampen / Lamps Cabinet: 1x TL 16W/29"/T8
1x TL 10W/19"/T8
Cabinet: 1x TL 16W/29"/T8
1x TL 10W/19"/T8
Verstärker / Amplifier Klein & Hummel T-30: EL 84, ECC 81; Poti: 5 K-Ohm
Klein & Hummel T-31: EL 84, ECC 81, EZ 81; Potentiometer 50 K log Schichtwiderstand
Klein & Hummel T-30: EL 84, ECC 81; Poti: 5 K-Ohm
Klein & Hummel T-31: EL 84, ECC 81, EZ 81; Potentiometer 50 K log Schichtwiderstand
Netzteil / Power supply
Kreditgerät / Credit unit Ks621 - 9R1A1 Ks621 - 8R1A1
Lautsprecher / Speaker 2x FEHO 10 Watt 4,5 Ω (with integrated tweeter) 2x FEHO 10 Watt 4,5 Ω (with integrated tweeter)
Tonabnehmer / Cartridge Elac KST11 with stylus Elac SM11 Elac KST11 with stylus Elac SM11
Sicherungen / Fuses Selection unit: 250 mA
Amplifier T31: 800 mA
Selection unit: 250 mA
Amplifier T31: 800 mA
Schlüssel / Key 21 21
Abmessungen / Size H135 x W90 x D75 cm; 135 kg H135 x W90 x D75 cm; 135 kg
Zubehör / Accessories Telebox; Dreh-Fernwähler Telebox; Dreh-Fernwähler
Besonderheiten / Features




Electronique et Mécanique SA Telematic 100 (1956-1957)

Tonomat Telematic 100

Die monegassische Telematic bietet einige Neuerungen. Zum Beispiel die Möglichkeit, das Gehäuse in 7 Farbkombinationen zu erhalten, was ermöglicht, die Farben passend zur Einrichtung des Lokals zu wählen.





The Monegasque Telematic offers some innovations. For example, the possibility of getting the cabinet in 7 different colour combinations, which allows to choose the colours to match the interior of the location best.

Quelle: AM 11 und 12/1956



Tonomat Telematic 100

Tonomat Telematic 100

Tonomat Telematic 100

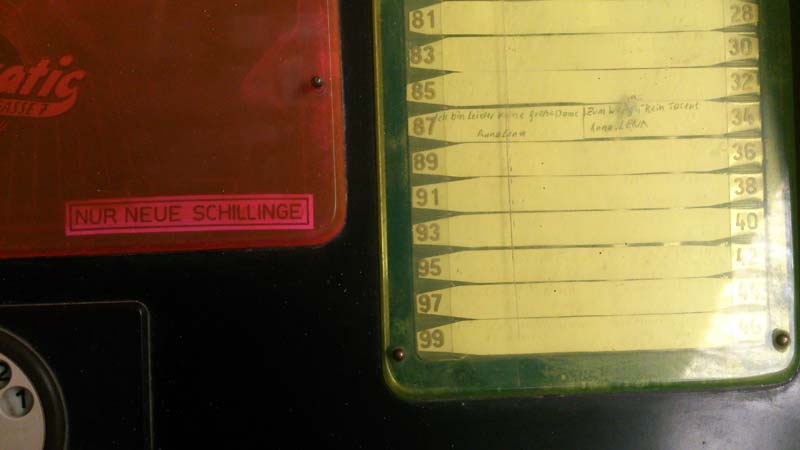

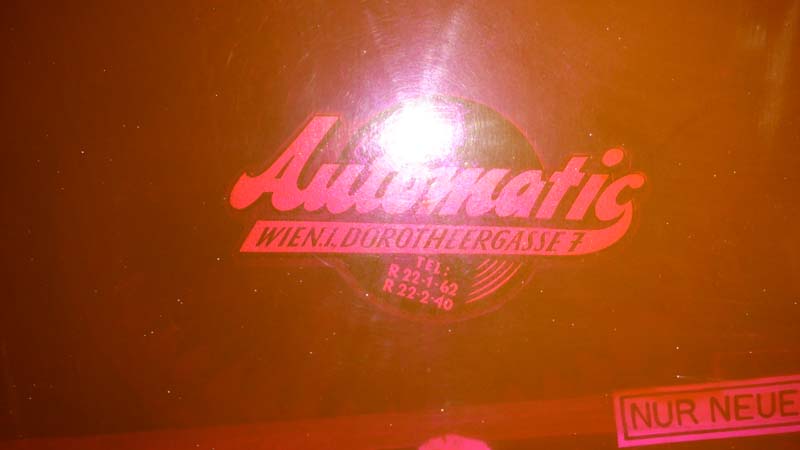

Telematic 100C by Automatic Wien

Bilder: Christian Sp.
Technische Ausstattung wie deutsche Ausführung

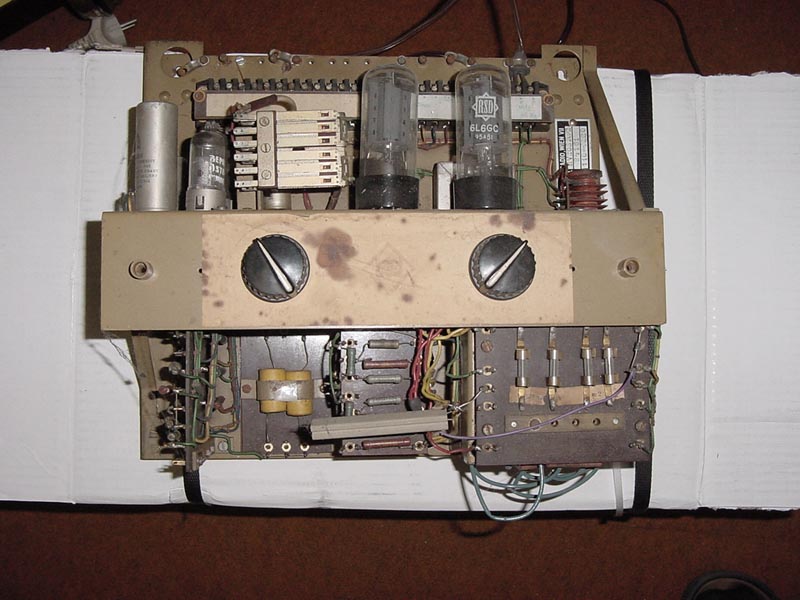

Kapt. Henry, Wien, Verstärker HV203R/2 - Amplifier

Foto: Pindigi

Originale Röhrenbestückung laut Schaltplan: EF40, ECC40, 2x 4699N, AZ12

  Original valve layout regarding the schematic: EF40, ECC40, 2x 4699N, AZ12

HV203R/2





Technische Daten - Specifications Telematic 100C
Wahlen / Selections 100
Lampen / Lamps Cabinet: 1x TL 16W/29"/T8
1x TL 10W/19"/T8
Verstärker / Amplifier Klein & Hummel T-30:  EL 84, ECC 81; Poti: 5 K-Ohm
Klein & Hummel T-31: EL 84, ECC 81, EZ 81; Potentiometer 50 K log Schichtwiderstand
oder
Kapt. Henry, Wien: HV203R/2
Netzteil / Power supply
Kreditgerät / Credit unit
Lautsprecher / Speaker 2x FEHO 10 Watt 4,5 Ω (with integrated tweeter)
Tonabnehmer / Cartridge Elac KST11 with stylus Elac SM11
Sicherungen / Fuses Selection unit: 250 mA
Amplifier T31: 800 mA
Schlüssel / Key
Abmessungen / Size
Zubehör / Accessories Telebox; Dreh-Fernwähler
Besonderheiten / Features




Telematic 100D by Electronique et Mécanique SA, Monte Carlo - 1960 (?)

Foto: Terra Technica Museum, CZ

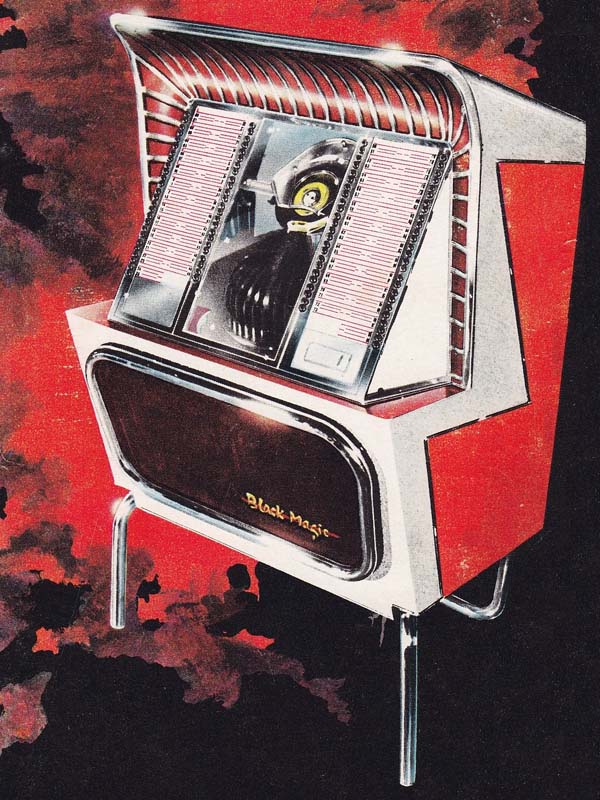

Black Magic by Electronique et Mécanique SA, Monte Carlo - 1960

"La Foire de Paris", 14. - 29.5.1960





Technische Daten - Specifications


Telematic 100D

Black Magic
Wahlen / Selections 100 100
Lampen / Lamps
Verstärker / Amplifier
Netzteil / Power supply
Kreditgerät / Credit unit
Lautsprecher / Speaker
Tonabnehmer / Cartridge
Sicherungen / Fuses
Schlüssel / Key
Abmessungen / Size
Zubehör / Accessories
Besonderheiten / Features Produced in license
Available in seven colours
Produced in license, Telematic 100 mechanism with own cabinet



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
