Tonomat – Canteen Musikboxen im Archiv von Jukebox-World
Tonomat Telematic 200 (1957) – 200 Wahlen / selections
Ditchburn Music Maker - 200 Wahlen / Selections

Copyright


Vertrieb in Österreich / Distribution in Austria: Automatic, Wien

Telematic 200

Tonomat Telematic 200

Telematic 200

Telematic 200 - Ausstellung "Zwischen Steckrüben und Himbeereis" im Museumsdorf Cloppenburg
Bilder: Stamann Musikboxen
 Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Verstärker Telewatt T33 von Klein & Hummel   Amplifier Telewatt T33 by Klein & Hummel

Widerstände R30, R31, R32 und R33: 200 Ohm (0,5 Watt)
Röhren: 1x EZ 81, 2x ECC 81, 4x EL 84
Potentiometer: 50 K-log Schichtwiderstand

   Resistors: R30, R31, R32, and R33: 200 Ohm (0.5 Watt)
Valves: 1x EZ 81, 2x ECC 81, 4x EL 84
Potentiometer: 50 K-log film resistor

Tonomat Telematic 200


Copyright

Bilder und Info: Heiko Lorisch

Tonomat Telematic 200

 Tonomat Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Tonomat Telematic 200

Der Hintergrund wurde erneuert: beigefarbenes Leder wurde hinterfüttert, Nägel durch neue ersetzt und der Faden neu gespannt.



The background was renewed: The tan color leather was padded from behind, nails were replaced with new ones as well as the threads.

Tonomat Telematic 200




Verstärker Telewatt T-32 von Klein & Hummel - Amplifier

Röhren: ECC81, EL 84, EZ81
Mit Reglung an den Eingangsröhren zur Optimierung der  Eingangsempfindlichkeit
Zudem ist ein zuschaltbarer Filter (R/C Kombi) eingebaut.



Valves: ECC81, EL 84, EZ81
With control on the input valves to optimize the input sensitivity
A switchable filter (R/C combi) is also built in.

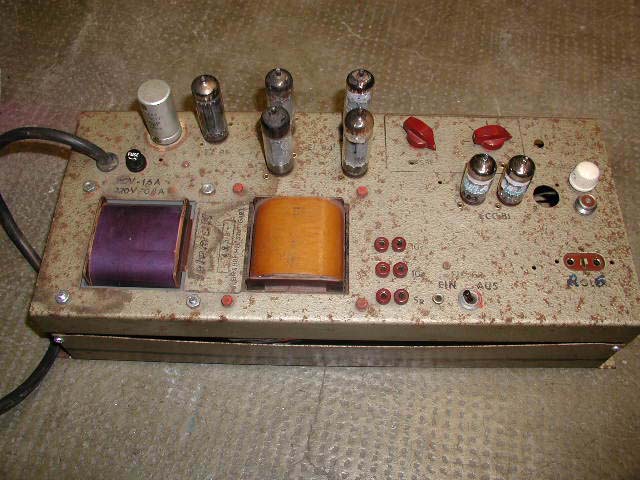

Telewatt T-32 Kkein & Hummel

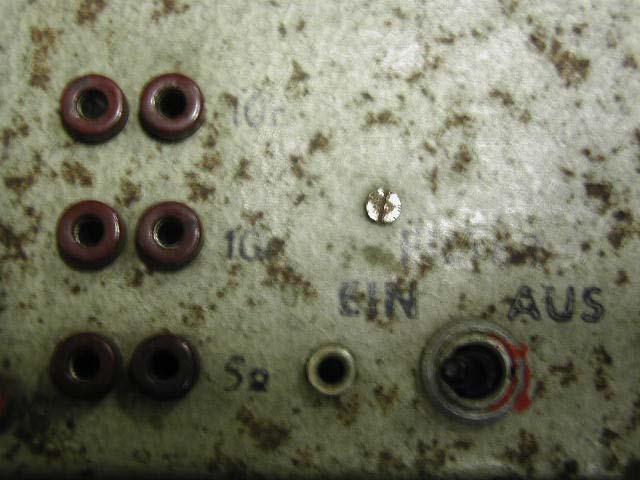

Telewatt T-32 Kkein & Hummel

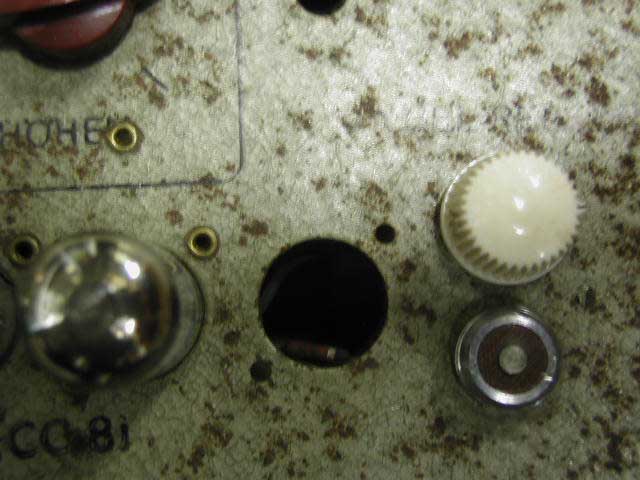

Telewatt T-32 Kkein & Hummel


Copyright

Technische Daten - Specifications
  Telematic by Tonomat Ditchburn Music Maker Telematic by Automatic Wien
Wahlen / Selections 200 200 200
Lampen / Lamps Cabinet: 2x TL 16W /29" / T8
Credit 3x Ba7s 60V / 0,04A / 24W		 Cabinet: 2x TL 16W /29" / T8
Credit 3x Ba7s 60V / 0,04A / 24W		 Cabinet: 2x TL 16W /29" / T8
Credit 3x Ba7s 60V / 0,04A / 24W
Verstärker / Amplifier Klein & Hummel T-32 and T-33
Valves: 1x EZ 81, 2x ECC 81, 4x EL 84
Potentiometer: 50 K-log		 Klein & Hummel T-32 and T-33
Valves: 1x EZ 81, 2x ECC 81, 4x EL 84
Potentiometer: 50 K-log
Possible: Klein & Hummel TS-60:
2x ECC 83, 2x ECF 80, 4x EL 86
Gleichrichter: 2x OY 5069
Potentiometer: 2x 20k log		 HV203/HV111
Röhren: EF40, ECC40, 4699 (2), AZ12
Potentiometer: 10 KOhm log
Netzteil / Power supply
Kreditgerät / Credit unit
Lautsprecher /Speaker Low: 30 cm 5 Ω 12 W
High: 5 Ω 8 W		 Low: 30 cm 5 Ω 12 W
High: 5 Ω 8 W
Tonabnehmer / Cartridge Elac KST 11 (mono) Elac KST 103 (stereo) Elac KST 11 (mono) Elac KST 103 (stereo) Elac KST 11 (mono) Elac KST 103 (stereo)
Sicherungen / Fuses Power supply: 500mA
Amplifier T31: 800mA		 Power supply: 500mA
Amplifier T31: 800mA
Schlüssel / Key
Abmessungen / Size
Zubehör / Accessories
Besonderheiten / Features


Copyright

Ditchburn Music Maker

Music Maker 200




Vertrieb in Österreich: Automatic, Wien - Distribution in Vienna, Austria

Telematic 200 Automatic Wien

Telematic 200 Automatic Wien

Telematic 200 Automatic Wien



Netzteil



Power Supply

Telematic 200 Automatic Wien


Verstärker HV203/HV111 der Fa. Henry,
Kapitän Heinrich & Co., Wien


Amplifier HV203/HV111 by Henry,
Kapitän Heinrich & Co., Vienna

Telematic 200 Automatic Wien


mit seitlichen Hochtönern




With high frequency speakers
Telematic 200 Automatic Wien   Telematic 200 Automatic Wien


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
