Wiegandt Musikboxen im Archiv von Jukebox-World

Diplomat A ••• Austro Diplomat (1954-56)
120 Wahlmöglichkeiten - Selections

Copyright

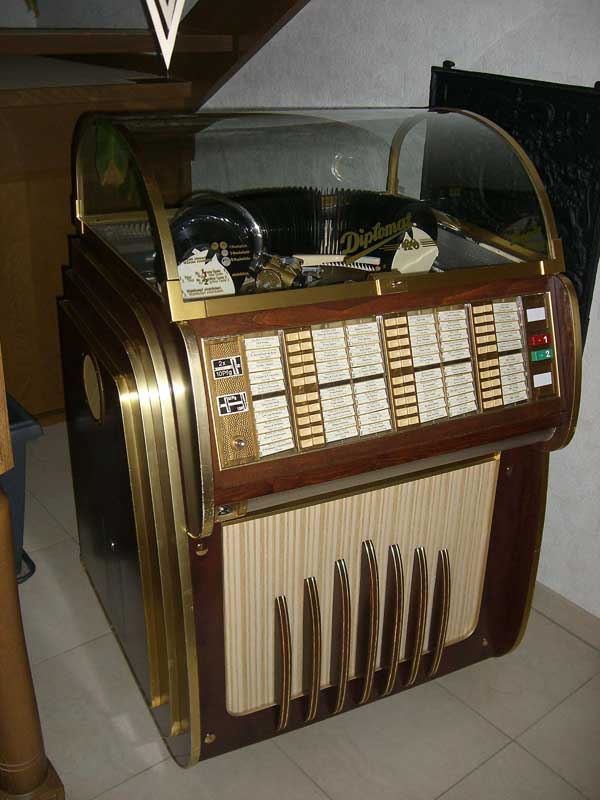

Diplomat A - Wiegandt, Hersteller: Wiegandt, Berlin

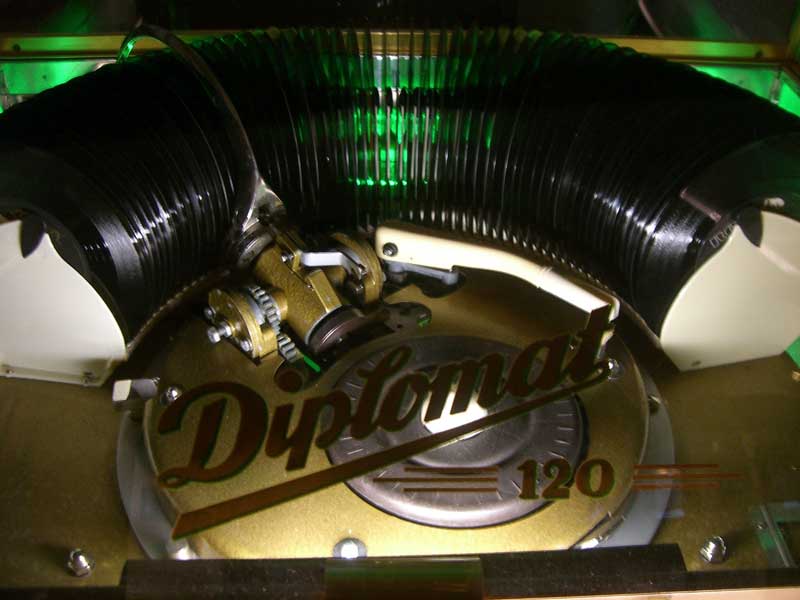

Diplomat A

Verstärker – Amplifier Philips VE 1312
Photo: Tim Peters

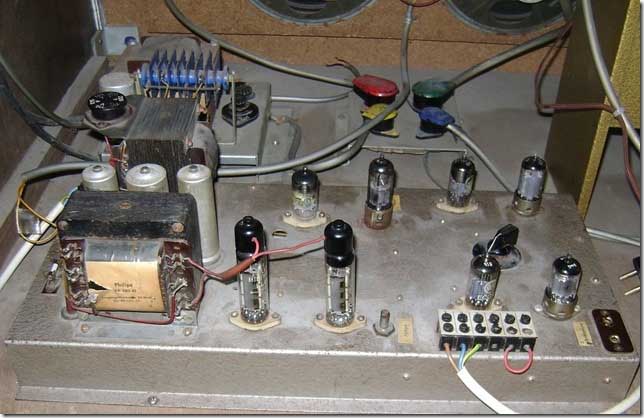

Diplomat A Verstärker Philips VE1312
Valves: EF 86, ECC 82, ECC 40, ECC 81, ECC 83, EF 89, 2x EL 81

Verstärker – Amplifier Philips VE 1315
Diplomat A Verstärker Philips VE1315

Diplomat A Verstärker Philips VE1315
Valves: EF 86, ECC 83, ECC 81, EL 84, 2x EL 81

Austro Diplomat 120 (1954-57)

Lizenzbau durch Bergmann & Co., Wien
Bild: Christian Spanitz

Austro Diplomat

Technische Daten - Specifications
	Diplomat 120 Wiegandt	Austro Diplomat Bergmann & Co.
Wahlen / Selections	120	120
Lampen / Lamps	Cabinet: 2x TL 20W/24"/T12, 1x TL 6W/9"/T5 Select light: Festoon lamp 24V/5W
Verstärker / Amplifier	Philips VE 1312 - 25 Watt: EF 86, ECC 82, ECC 40, ECC 81, ECC 83, EF 89, 2x EL 81 Philips VE 1315 - 25 Watt: EF 86, ECC 83, ECC 81, EL 84, 2x EL 81 (also possible but mostly VE1312 had been used)	Czeija Nissl 224/545: 2x ECC40, 2x EL34, AZ50
Netzteil / Power supply
Kreditgerät / Credit unit
Lautsprecher / Speaker
Tonabnehmer / Cartridge	Philips AG 3010, 3016, 3063, 3310
Sicherungen / Fuses	Power supply: 2x 4 A \| Amplifier: 1x 1 A
Schlüssel / Key
Abmessungen / Size
Zubehör / Accessories	Extra speaker VE 1657: 5 Ohm, 8 Watt, 50-18000 Hz
Besonderheiten / Features	First German model with 120 selections
