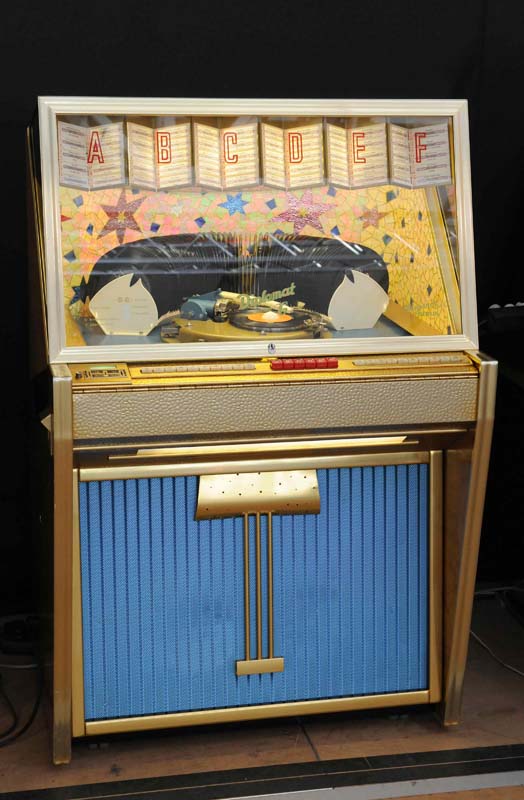

| Diplomat C (1958/59) |
Copyright. |
|
120 Wahlmöglichkeiten, stereo möglich Bisher haben wir drei verschiedene Versionen dieses Modells gefunden:
|
120 selections, stereo optional So far we found out about three different versions of this model:
|
|
Diplomat C - 1. Version |
||
|

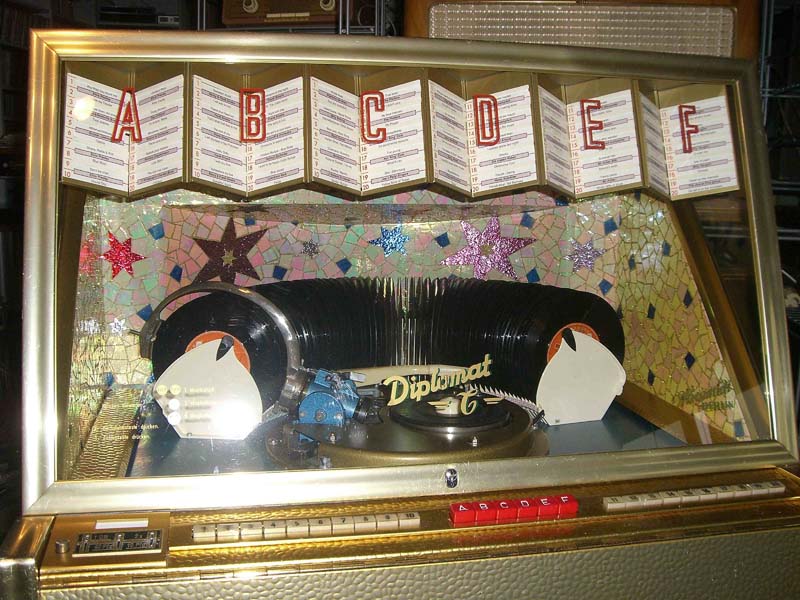

Titelhalter oben - Upper title board
|
||
|
|
||
|
Diplomat C - 2. Version |
||
|

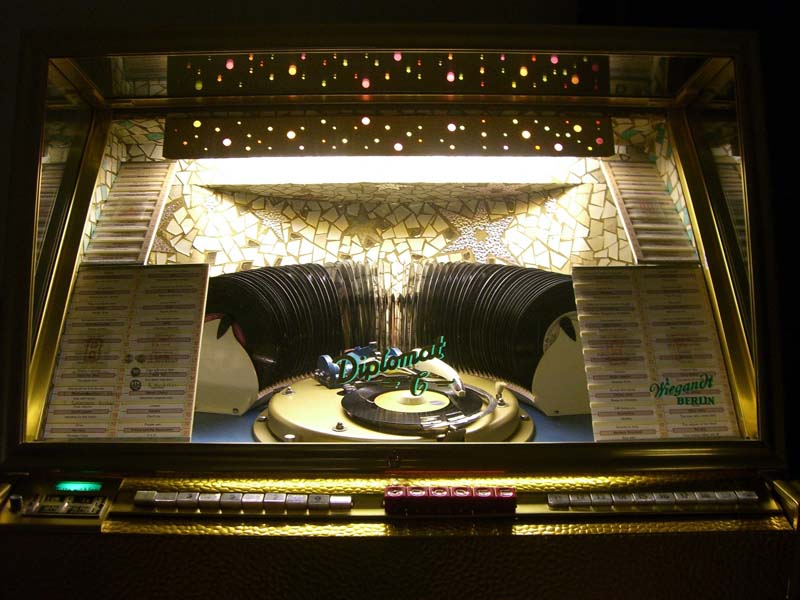

Titelhalter seitlich -
Title board sideways |
||
|
|
||
|

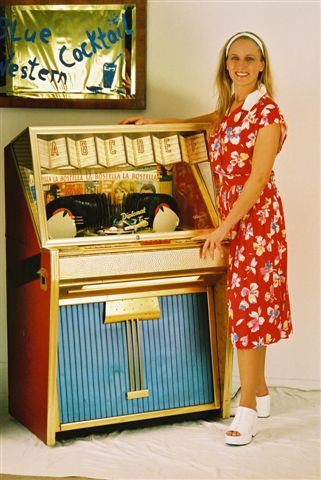

Diplomat C - 3. Version |
||
|
Titelhalter seitlich,
farblich anderer Hintergrund - Title board
sideways, different background colours
|
||
|
|
| Technische Daten - Specifications | |
| Wahlen / Selections | 120 |
| Lampen / Lamps | Cabinet: 2x TL 20W/24"/T12 Select: Festoon (Soffitte) 24V/5W; Ba7s/60V/0,04A/2,4W Credit: Festoon (Soffitte) 48V/5W |
| Verstärker / Amplifier |
Philips VE 1320 - 15 Watt: 1x ECC82, 1x ECC83, 2x EL 84; Potentiometer:

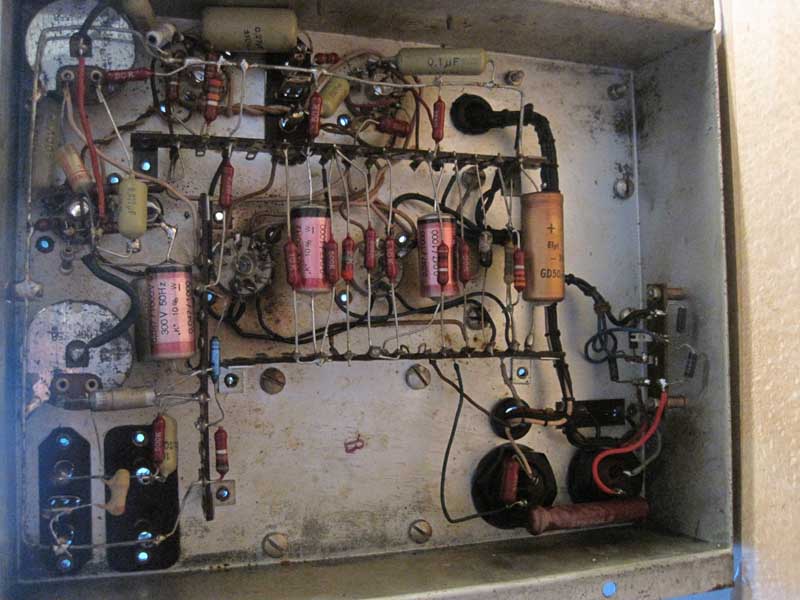

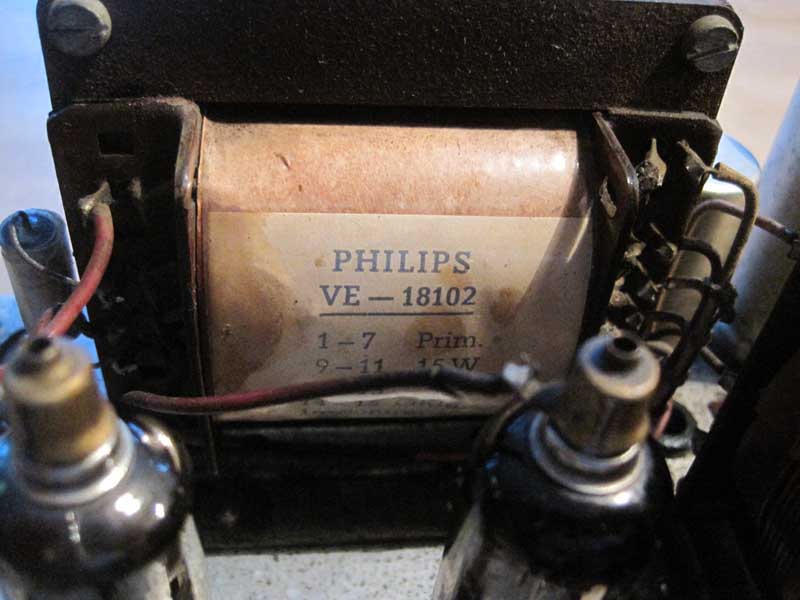

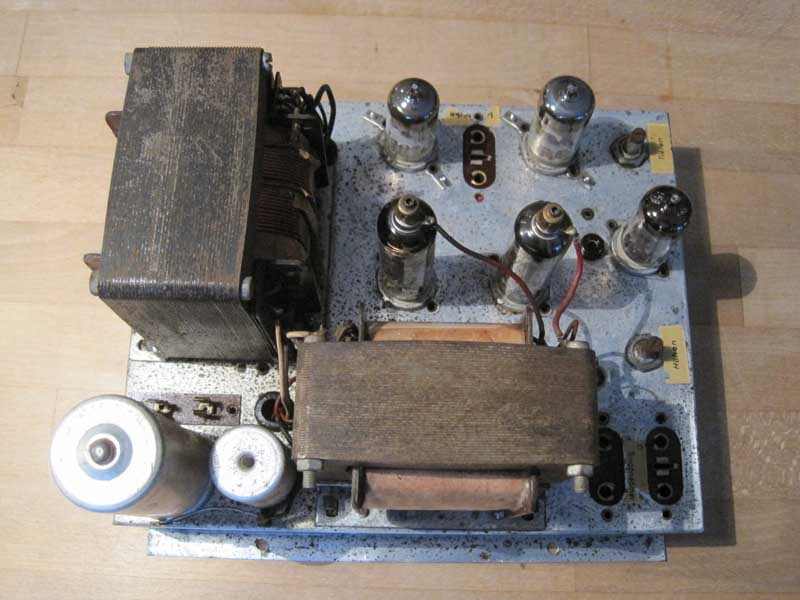

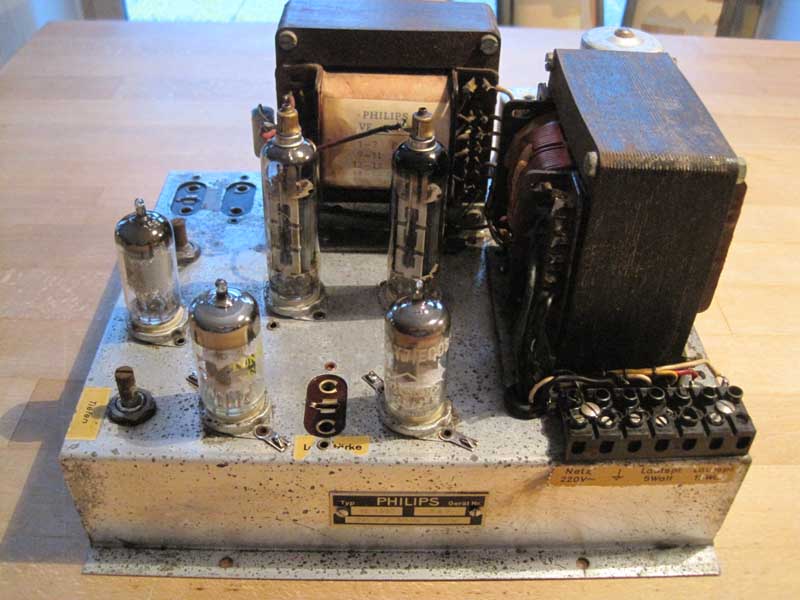

25k log Philips VE 1330 - 20 Watt: 2x ECC81, 1 EF86, 2x EL81, 15 Watt (intern) + 5 Watt (extern), Potentiometer: 25k log Zweikanalverstärker V25-10: ECC40, 3x EL34, AZ12; Potentiometer 2x 25 k (?) |
| Netzteil / Power supply | |
| Kreditgerät / Credit unit | |
| Lautsprecher / Speaker | Frequency 50-10.000 Hz, 4x 6 Watt |
| Tonabnehmer / Cartridge |
Mono: Philips AG 3010, 3016, Stereo: Philips AG 3060, 3063, 3310 |
| Sicherungen / Fuses | Power supply: 4A and 6A Amplifier: 1x 500mA, Rectifier: 2.5 and 4A |
| Schlüssel / Key | |
| Abmessungen / Size | |
| Zubehör / Accessories | |
| Besonderheiten / Features | |
|
|
|

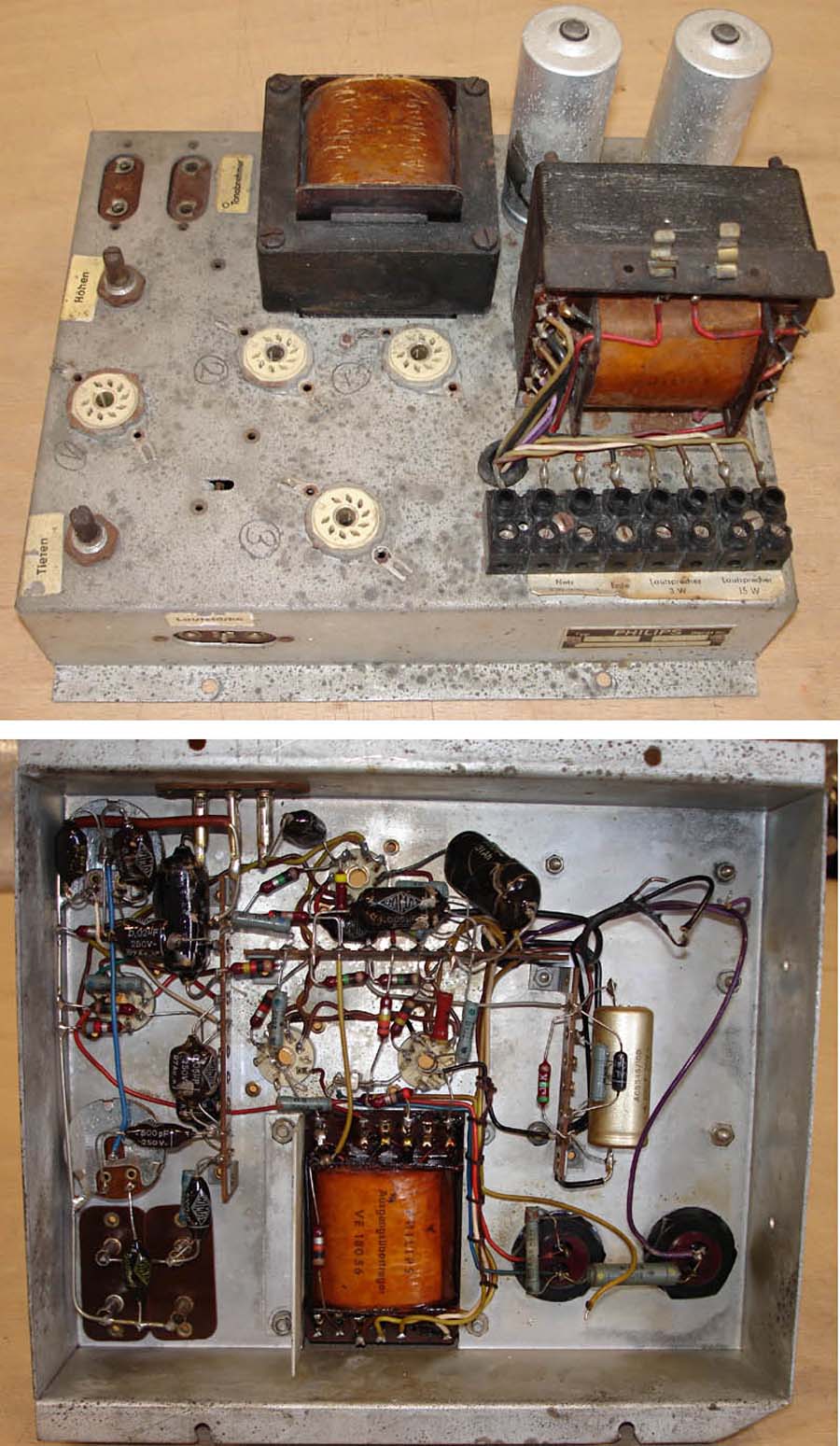

Verstärker Philips VE 1320 - Amplifier - Amplificateur |
|
|
|
Die Angaben haben keinen
Anspruch auf Vollständigkeit oder Richtigkeit. |
|
