AMI Fernwähler - Wallboxes Wallette WRA ••• WRB ••• WRC ••• WRD ••• WRE	Copyright

AMI WRA (1966 - 1973)

für Modelle JAO, MM-1, MM-2, CMM-1, MM-3, MM-4, CMM-4, MM-5, RI-1, RI-1G, TI-1
Münzung: 5, 10, 25 Cent

Designer:
Cabinet: Melvin Herman Boldt, patent D206,939 - filed 1965
Title Display: Roger J. Hendricks and Edwin John Piersma, patent US3,412,496 - filed 1965

For use with models JAO, MM-1, MM-2, CMM-1, MM-3, MM-4, CMM-4, MM-5, RI-1, RI-1G, TI-1
Coins: 5, 10, 25 Cent

Bilder: Andreas Rittsteiger

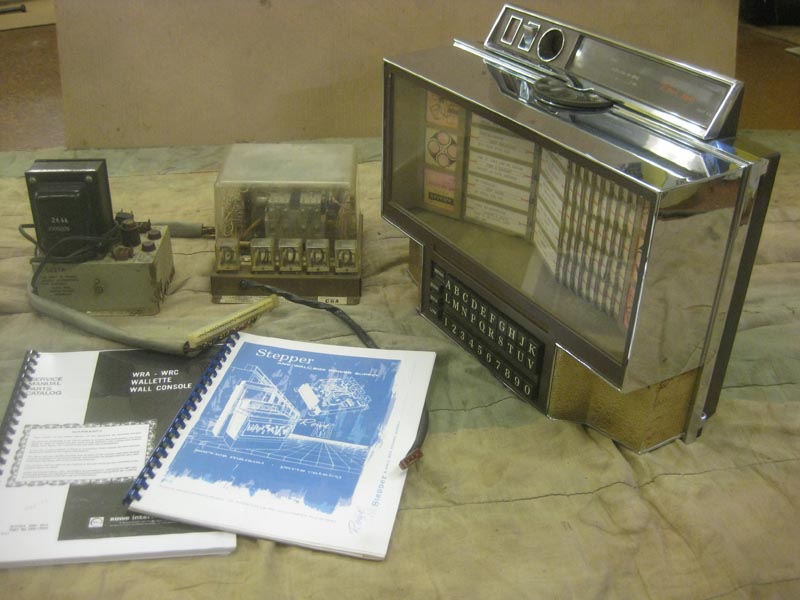

Von links nach rechts - from left to right:
Power Supply L-5627A - Stepper CGA - Wallbox WRA
Photos below: Mano Forsman

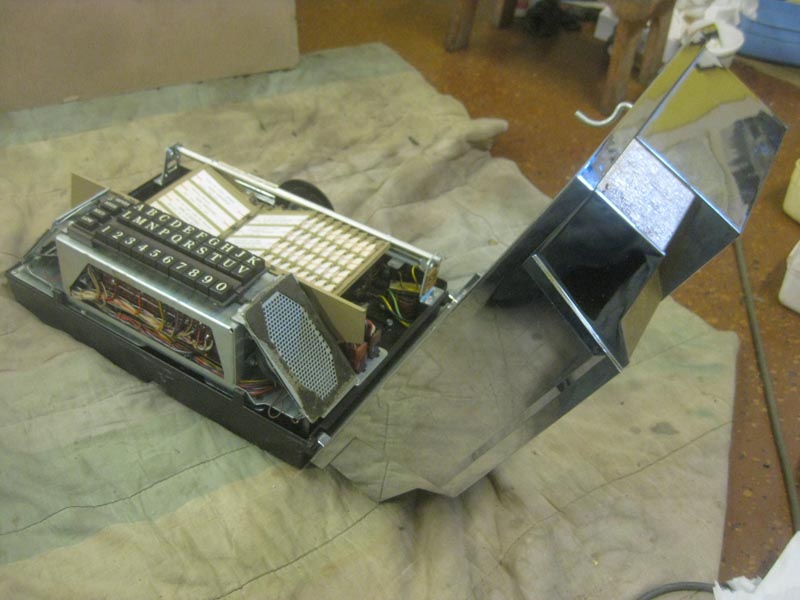

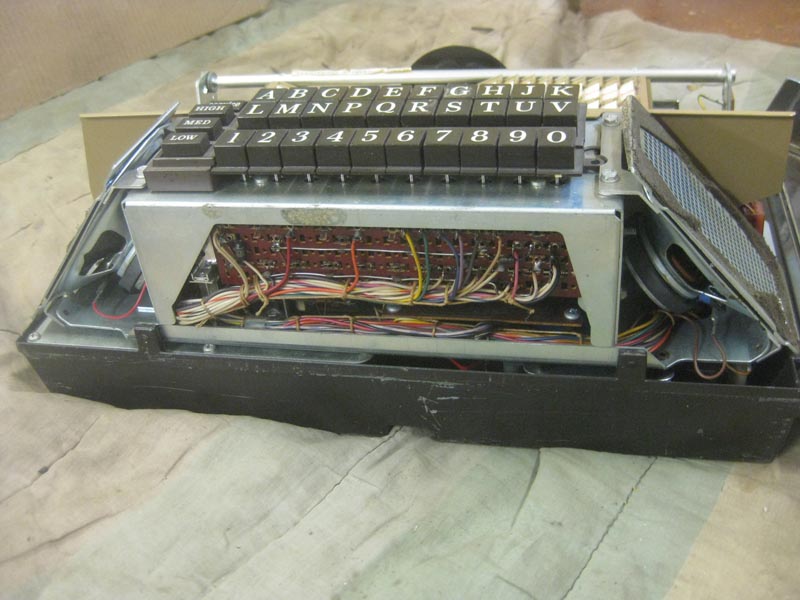

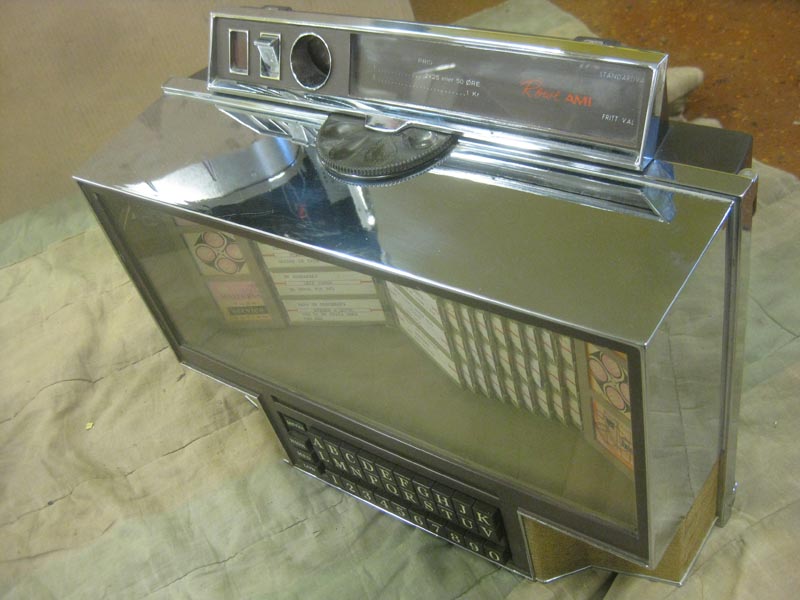

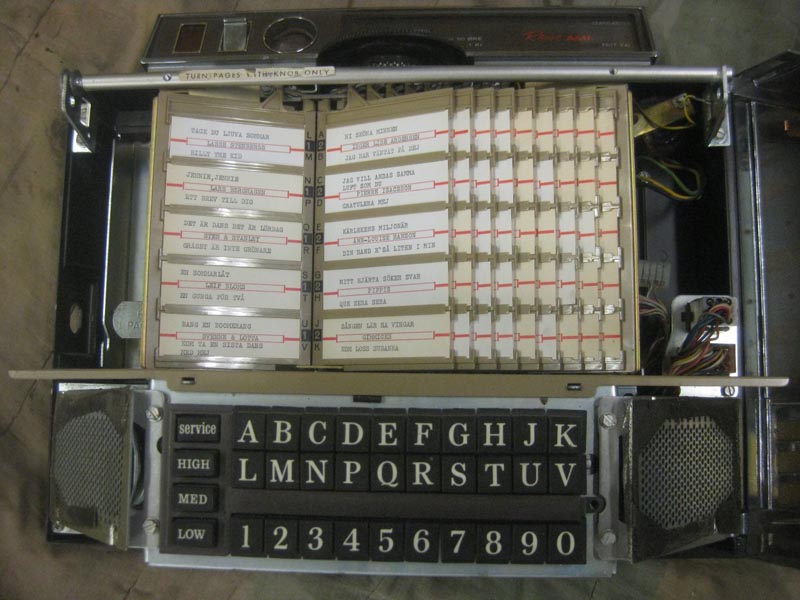

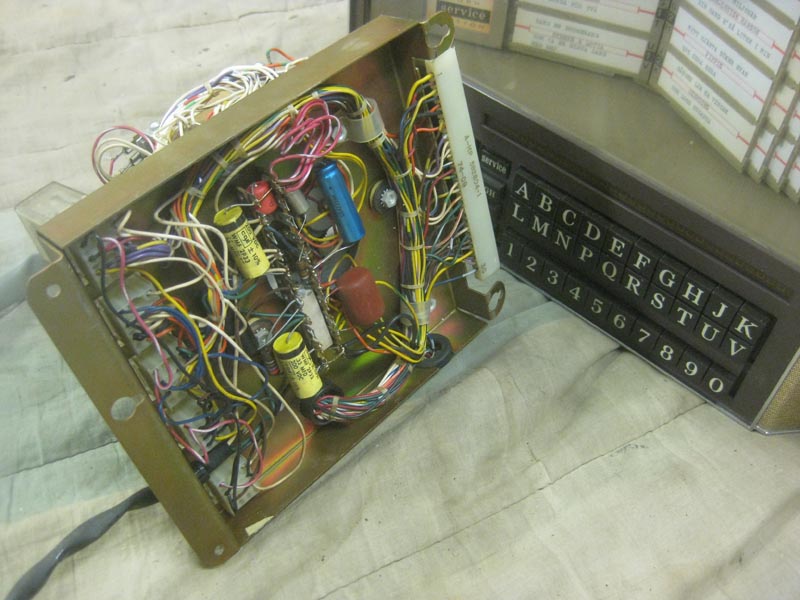

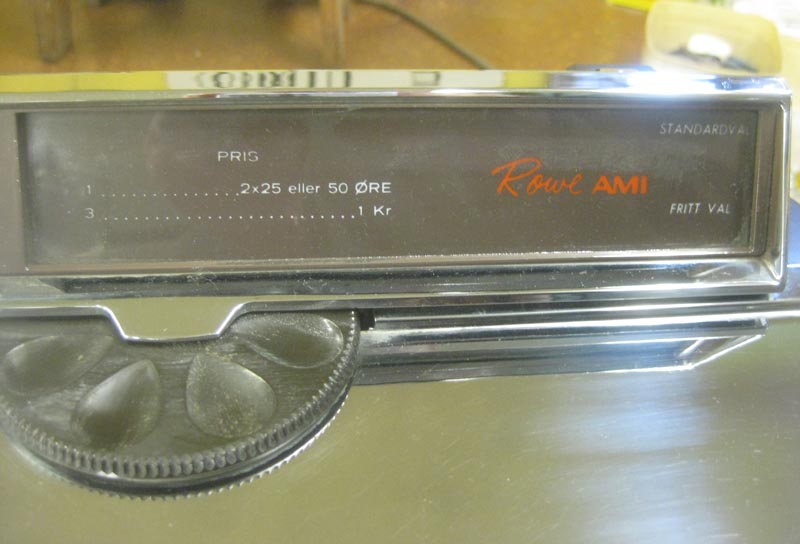

AMI ROWE WRA CGA L5627A

AMI ROWE WRA CGA L5627A

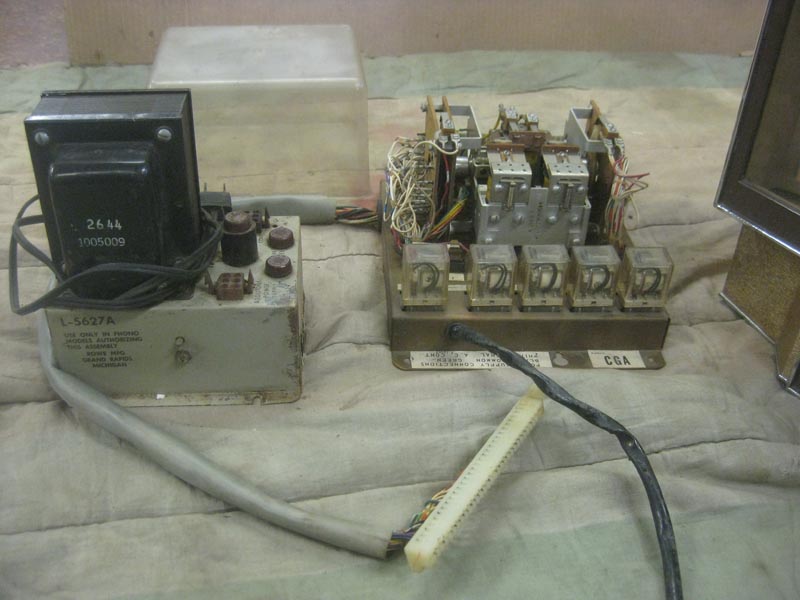

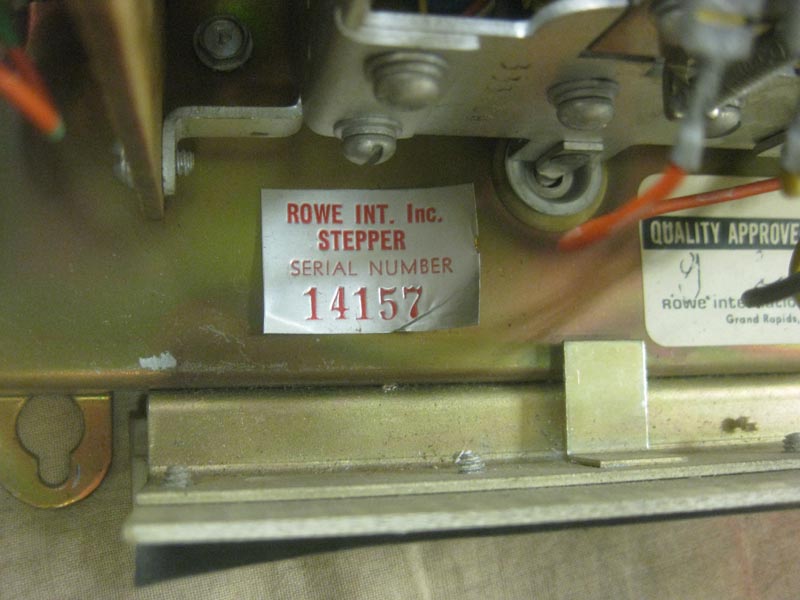

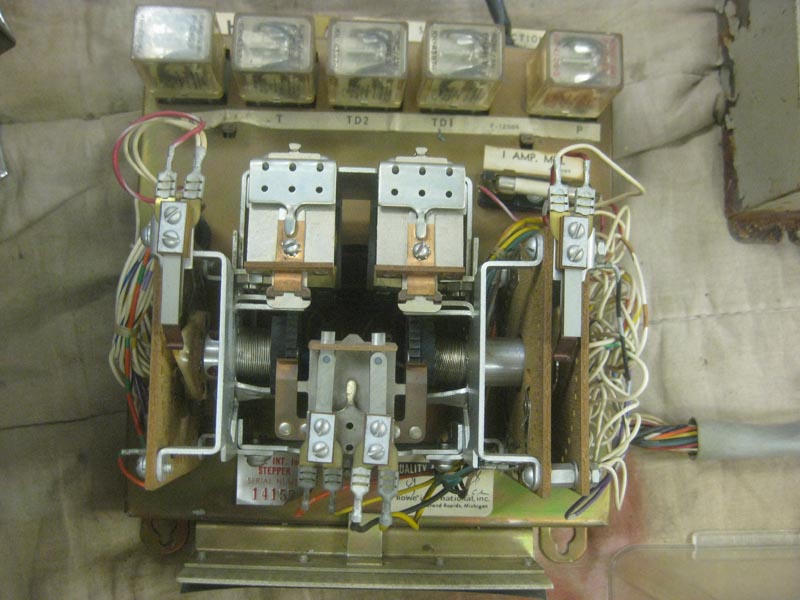

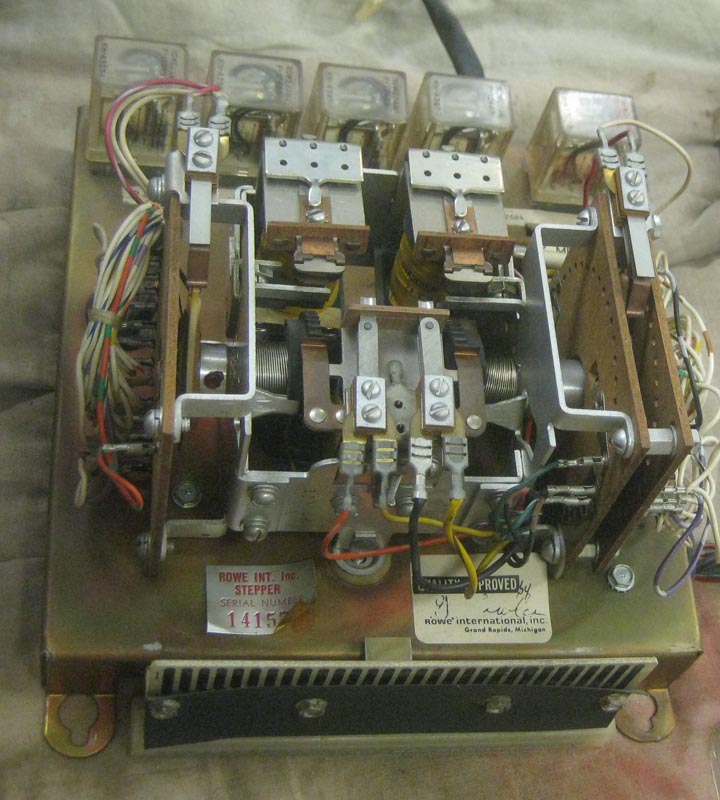

Power Supply L-5627A - Stepper CGA
AMI ROWE WRA CGA L5627A

WRB (1966 - 1968)

für Modelle JAO, MM-1, MM-2, CMM-1, MM-3, MM-4, CMM-4, MM-5, RI-1, RI-1G, TI-1
Münzung: 5, 10, 25 Cent

For use with models JAO, MM-1, MM-2, CMM-1, MM-3, MM-4, CMM-4, MM-5, RI-1, RI-1G, TI-1
Coins: 5, 10, 25 Cent

- Sorry, no photo yet -

WRC (09/1967 - 1976)

Vorgestellt im September 1967
ür Modelle JAO, MM-1, MM-2, CMM-1, MM-3, MM-4, CMM-4, MM-5, RI-1, RI-1G, TI-1; auch abwärts kompatibel für MM1, JAO, JAN, JBM, JAL, JEL
Münzung: 5, 10, 25 Cent, Half Dollar
Neues 6-stufiges Lösch-Guthabensystem mit 15 Cent Standardpreis und 25 Cent Aufpreis

Introduced in September 1967
For use with models JAO, MM-1, MM-2, CMM-1, MM-3, MM-4, CMM-4, MM-5, RI-1, RI-1G, TI-1; downwards compatible for MM1, JAO, JAN, JBM, JAL, JEL
Coins: 5, 10, 25 Cent, Half Dollar
New 6-step cancel credit unit and will accommodate 15 cent standard price and 25 cent premium

WRD (1977 - 1981)

Photo courtesy of Ludo

Models: RI-2, R-81, R-82, CTI-1SC, R-83, CTI2, R-83, R-84, R-85

WRE (1981 - 1984)

für Modelle R-85, R-86, R-87, R-88, RI-4, RI-5, HML
abwärts kompatibel für CTI-2, HMK, RI-3, R-84
Münzung: 5, 10, 25, 50 cent, 1US$ (Dollar Billcceptor)

For use with models R-85, R-86, R-87, R-88, RI-4, RI-5, HML
downwards compatible for CTI-2, HMK, RI-3, R-84
Coins: 5, 10, 25 Cent, 50 cent, 1US$ (Dollar Billcceptor)

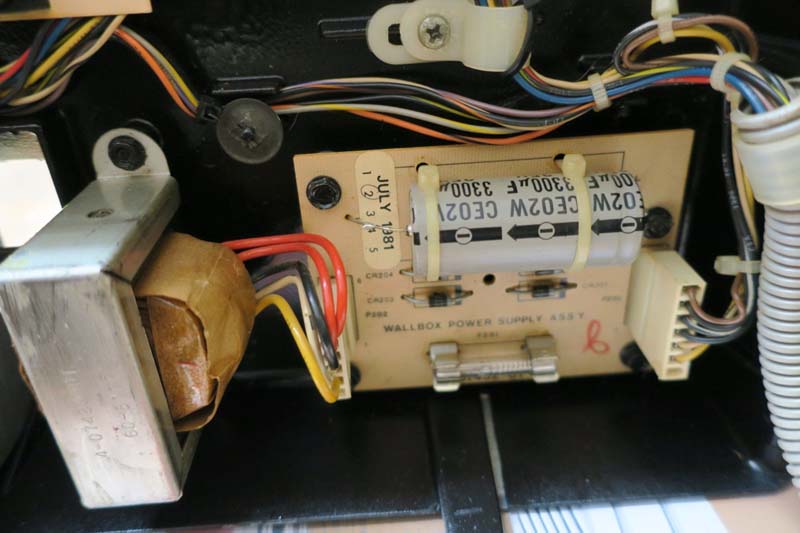

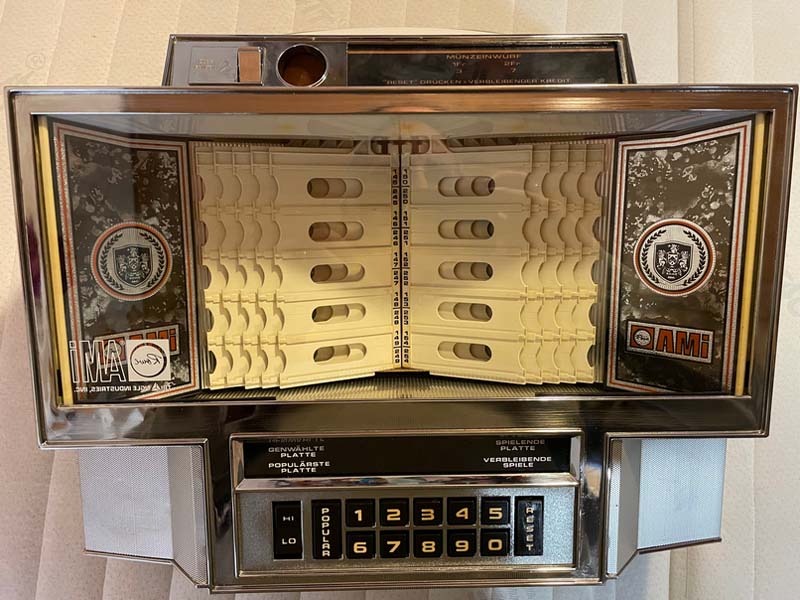

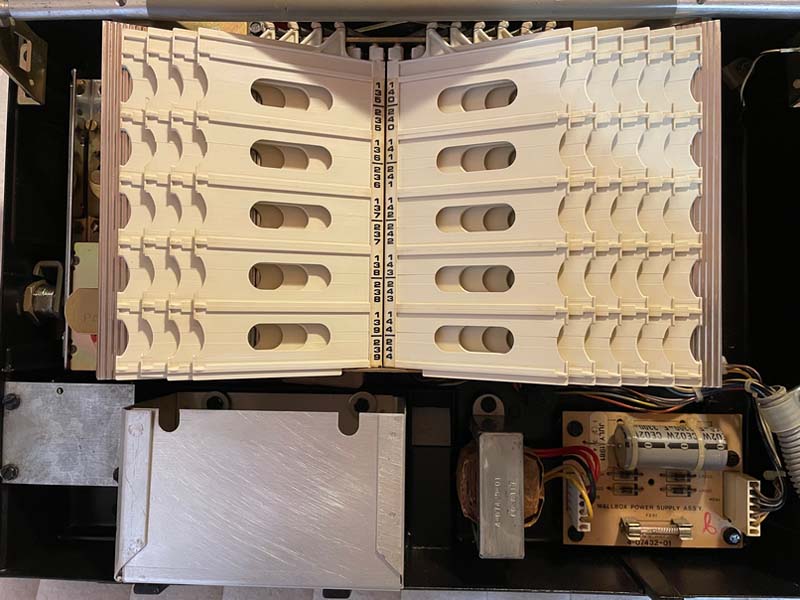

Photos courtesy of Th. Schmid - German coins

Edwin John Piersma

Courtesy Gert Almind
AMI Wallette WR Edwin James Piersma

Roger Jay Hendricks

Courtesy Gert Almind
AMI Wallette WR Roger Jay Hendricks

Technische Daten - Specifications
	WRA	WRB	WRC	WRD	WRE
Münzen / Coins	5, 10, 25 cent	10, 25, 50 cent	5, 10, 25, 50 cent		5, 10, 25, 50 cent, 1US$
Wahlen / Selections	200	200	200		200
Lampen / Lamps	Select & Indicator: 8x #47 Service: 1x #455 flasher	Select & Indicator: 8x #47 Service: 1x #455 flasher	Select & Indicator: 8x #47 Service: 1x #455 flasher		Title & Pricing: 5x #47
Netzteil / Power supply					4-07431-01

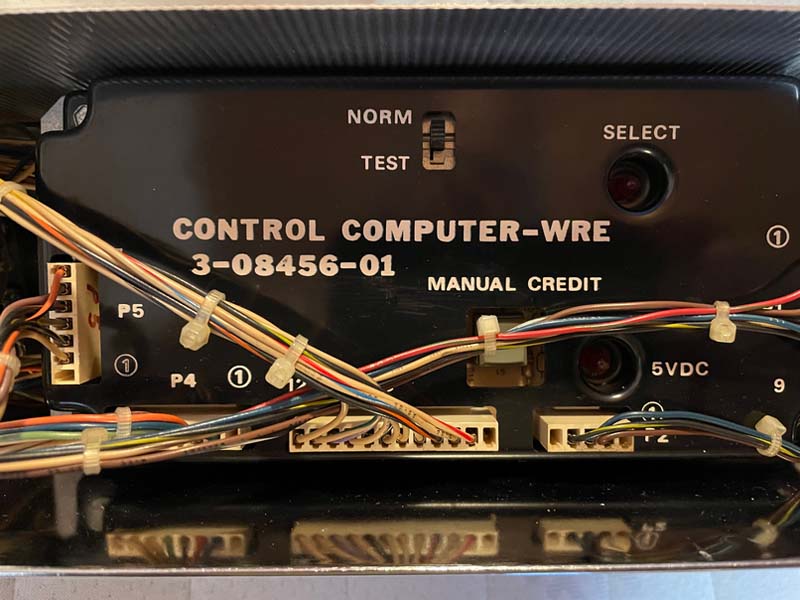

Computer					3-08456-01
Lautsprecher / Speaker	45 Ohm	45 Ohm	45 Ohm	45 Ohm	3x5", 45 Ohm, 150-10,000 Hz.
Sicherungen / Fuses	600 mA MDL	600 mA MDL	600 mA MDL	600 mA MDL	600 mA MDL
Abmessungen / Size H x B x T / H x W x D					13-3/8 x 16-1/2 x 6-1/4" 34 x 41,9 x 19,9 cm 29-3/4 lbs / 13,4 kg
Für Modelle / For use with	JAO, MM1, CMM1, MM2, MM5, MM6, RI-1, RI-1G, TI1, CTI-1, CTI-2, HAJ, TI-2, R-74, HLJ	JAO, MM1, CMM1	MM2, MM3, MM4, CMM4, MM5, MM6, RI-1, RI-1G, TI1, CTI-1, CTI-2, HAJ, TI-2, R-74, R-80, HLJ, HLJ-1	RI-2, R-81, R-82, R-83, R-84, R-85, CTI-1SC, CTI-2, HMK, RI-3	R-85, R-86, R-87, R-88, RI-4, RI-5, HML also earlier ones CTI-2, HMK, RI-3, R-84
Stepper	CGA for use with JAL, JEL, JBM, JAN, JAO CGF for use with all MM models and CMM-1, CMM-3, CMM-4/CDII, CMM-5	CGA for use with JAL, JEL, JBM, JAN, JAO CGF for use with all MM models and CMM-1, CMM-3, CMM-4/CDII, CMM-5	CGA for use with JAL, JEL, JBM, JAN, JAO CGF for use with all MM models and CMM-1, CMM-3, CMM-4/CDII, CMM-5, TI-1, RI-1, RI-1G
Besonderheiten / Features			Dual Price Switch Accomodates 15c standard price and 25c premium price setting Six step cancel unit Compatibility with previous five models downwards to models JAL/JEL		Not compatible with competitor phonographs

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
