Symphonie D80

Ohne Kopflautsprecher

No top speaker

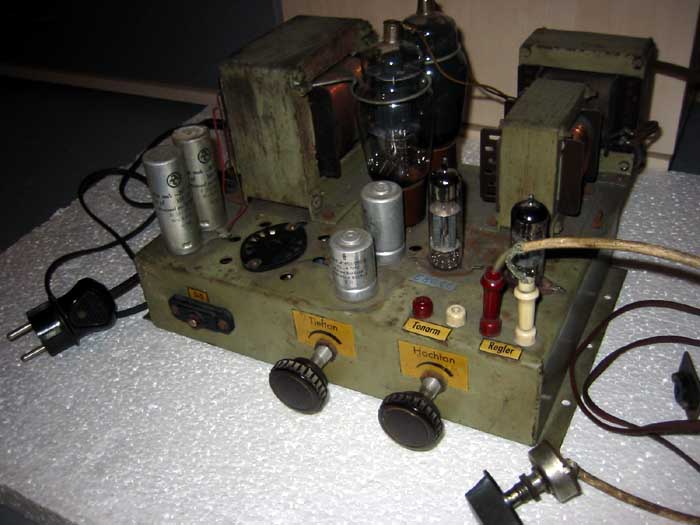

Verstärker Bergmann D80 Röhren: 2x QE06/50, E80F, E80CC, AZ12 (oder Trockengleichrichter M2 x 385C125R) Kondensatoren: 2x 32 µF 450/550V sowie je 8µF und 16µF 450/550V		Amplifier Bergmann D80 Valves: 2x QE06/50, E80F, E80CC, AZ12 (or rectifier M2 x 385C125R) Capacitors: 2x 32 µF 450/550V plus one of 8µF and 16µF 450/550V
Bild: Sven Schölzel

Symphonie E80

Mit Kopflautsprecher ab 9/1956
Frühe Version: ohne Stangen vor den Grillscheiben
Späte Version (Bild) der E80 - mit verchromten Stangen vor den Grillscheiben

With top speaker starting in 9/1956
Early version: No bars in front of grill glasses
Late version of E80 (see photo): With bars in front of grill glasses

Bilder: Stefan Beck

Technische Daten - Specifications
	D80	E80
Wahlen / Selections	80	80
Lampen / Lamps	A-B-C-D lamps: 4x E10 6V/3W Lamps in red group button: 2x E10 36V/3W	A-B-C-D lamps: 4x E10 6V/3W Lamps in red group button: 2x E10 36V/3W
Verstärker / Amplifier	E80CC; E80F; 2x QE06/50; AZ12 or rectifier M2 x 385C125R	E80CC; E80F; 2x QE06/50; AZ12 or rectifier M2 x 385C125R
Netzteil /Ppower supply
Kreditgerät / Credit unit
Lautsprecher / Speaker
Tonabnehmer / Cartridge	Elac KST 11	Elac KST 11
Sicherungen / Fuses	6A, 2A, 500mA, 2x circuit breaker 500 mA for amplifier	6A, 2A, 500mA, 2x circuit breaker 500 mA for amplifier
Schlüssel / Key
Abmessungen / Size	139 x 93 x 71 cm \| 160 kg	139 x 93 x 71 cm \| 160 kg
Zubehör / Accessories
Besonderheiten / Features		First version with top speaker in cabinet

Bergmann im Archiv von Jukebox-World
Bergmann Symphonie D 80 (1955-1956) ••• Bergmann Symphonie E80 (1956) 80 Wahlen - Selections	Copyright
