S 200 - 1958 bis 11/1958

S 200B - 11/1958 bis 2/1959

Bergmann Symphonie 200 B

S 200 Stereo: 1959 bis 9/1959

S 200C: ab 10/1959

Magazin: links-rechts drehend, kein abschließender Suchlauf

Magazin: Cycles both left and right, no final scan

Bergmann Symphonie 200 C Stereo

Magazin: nur in eine Richtung drehend, abschließender Suchlauf

Magazin: Cycles in one direction only, final scan

S 200C

Fotos S200C: Martin Desgranges

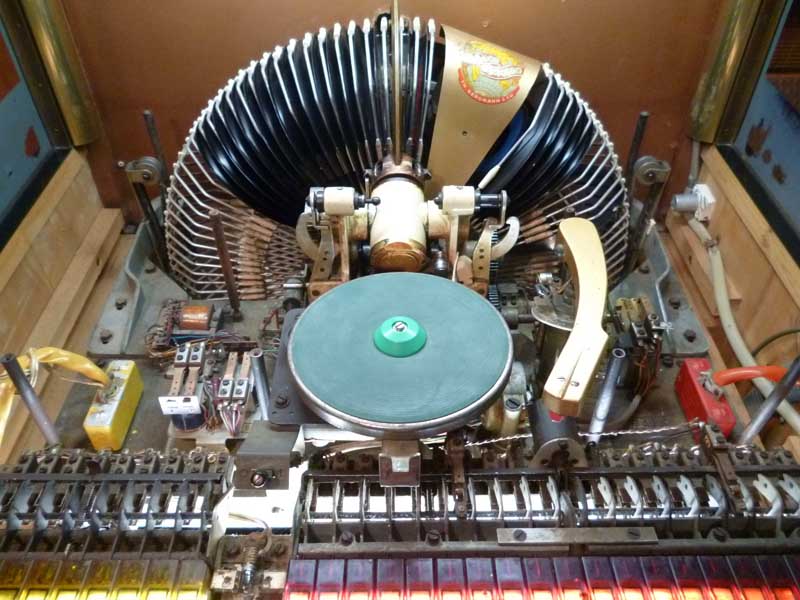

Bergmann S200 Stereo

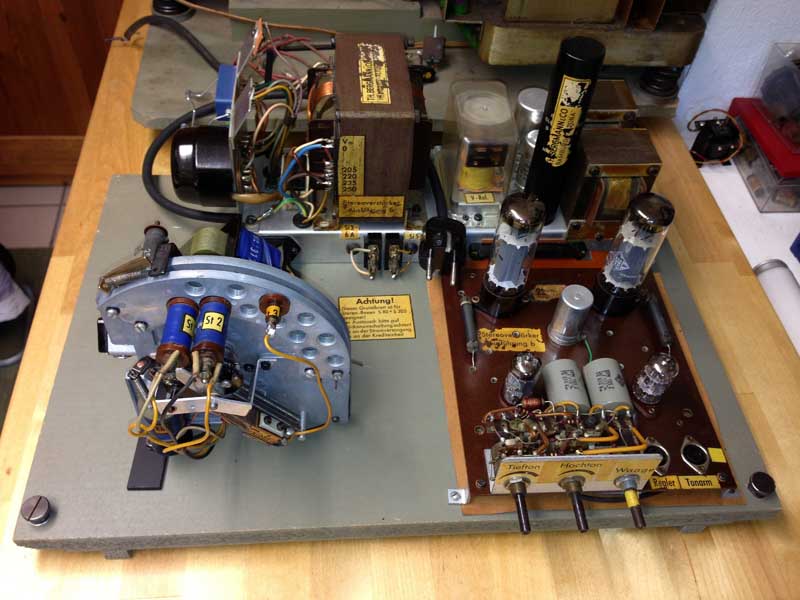

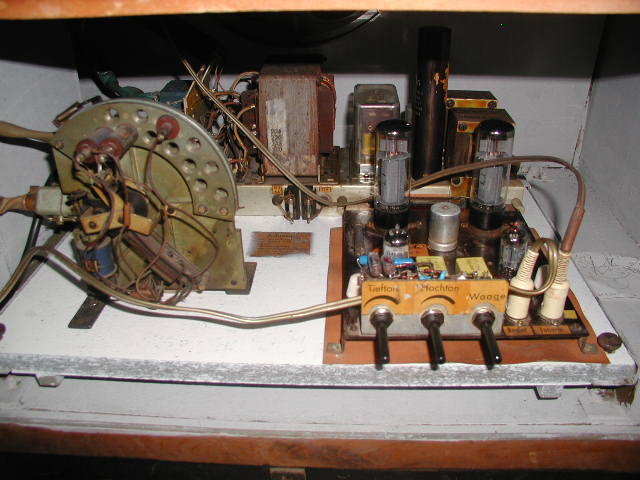

Verstärker 2x ECC83, 2x EL34 (6CA7); Potentiometer: 2x 50 kOhm log. Amplifier with 2x ECC83, 2x EL34 (6CA7); Potentiometer 2x 50 kOhm log

Bergmann S200 Stereo

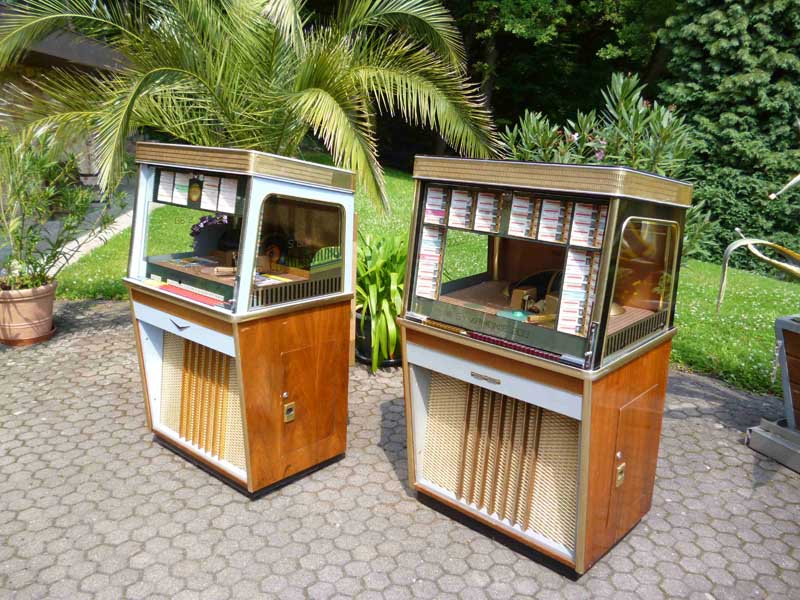

links: Bergmann S80 Stereo – rechts: Bergmann S200C

Left: Bergmann S80 Stereo - Right: Bergmann S200C

Bergmann S200 Stereo

Fotos S200C: Heiko Lorisch

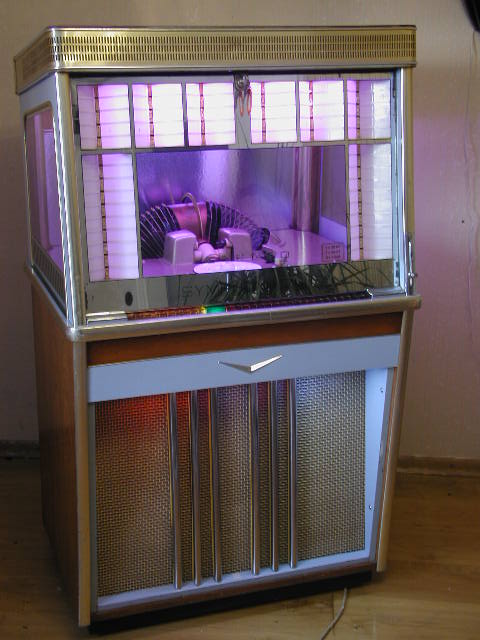

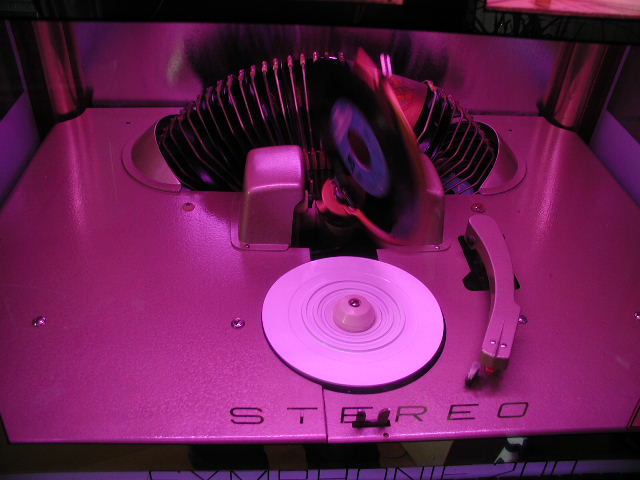

Anmerkung: die silberne Rückwandfolie und die farbliche Beleuchtung
sind nicht original, vor dem Grill fehl die mittlere Strebe.

Note: The silver background and the coloured illumination
are not true to original, in front of the grill a bar is missing.

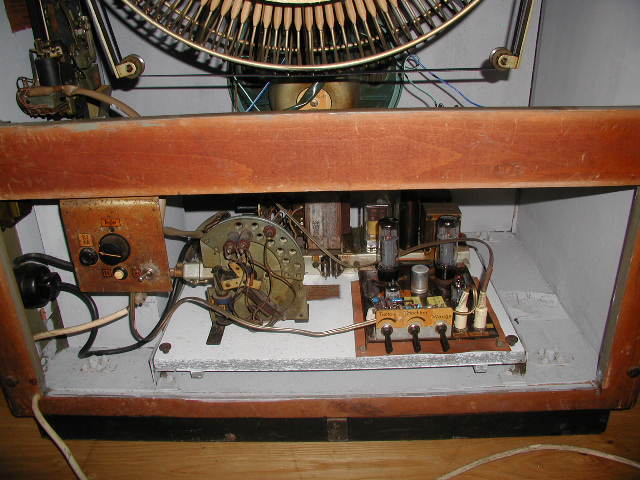

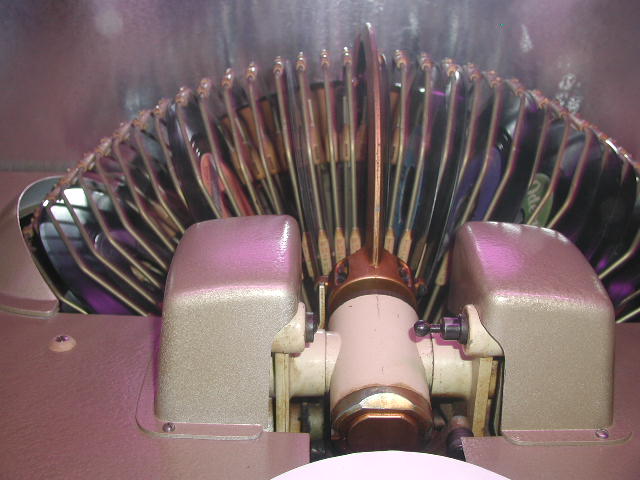

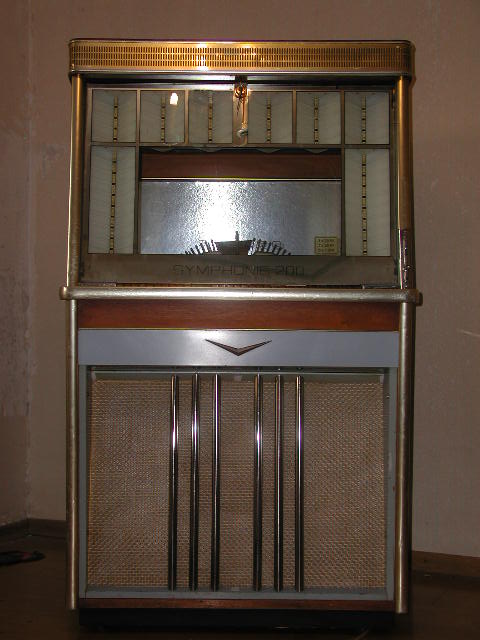

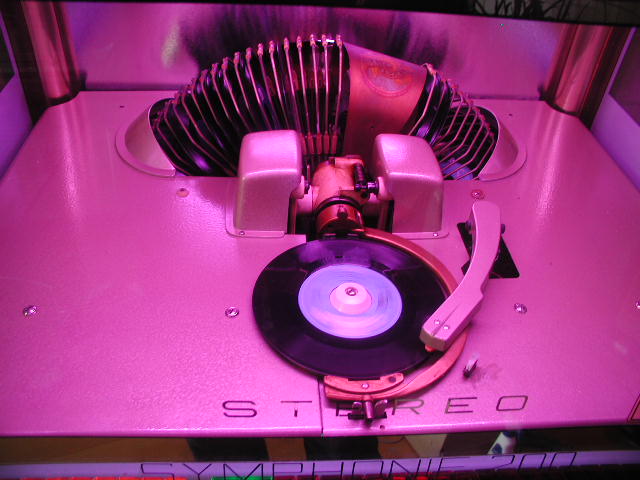

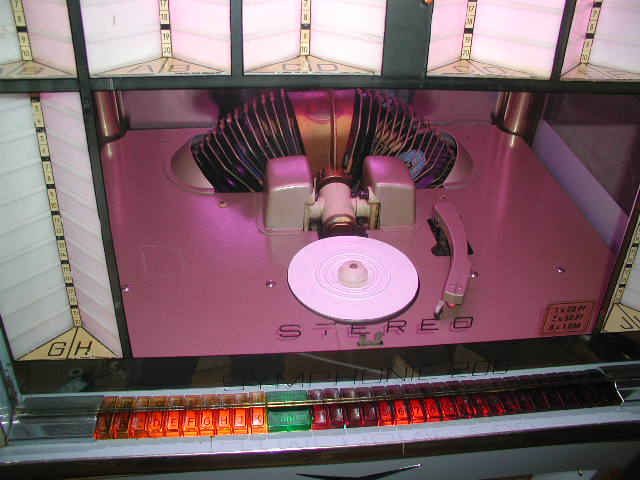

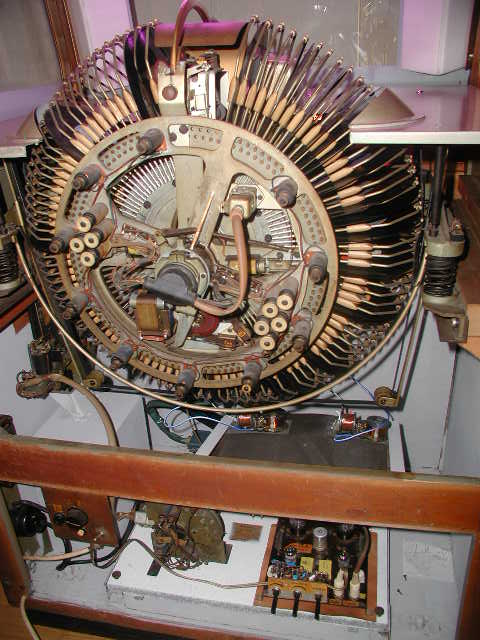

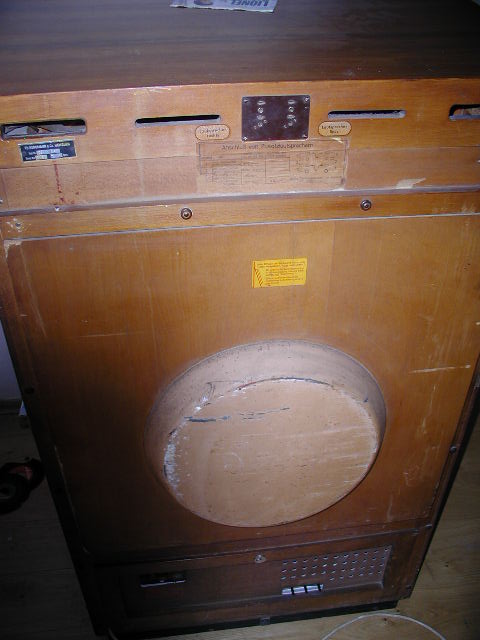

Bergmann Symphonie 200 C Stereo

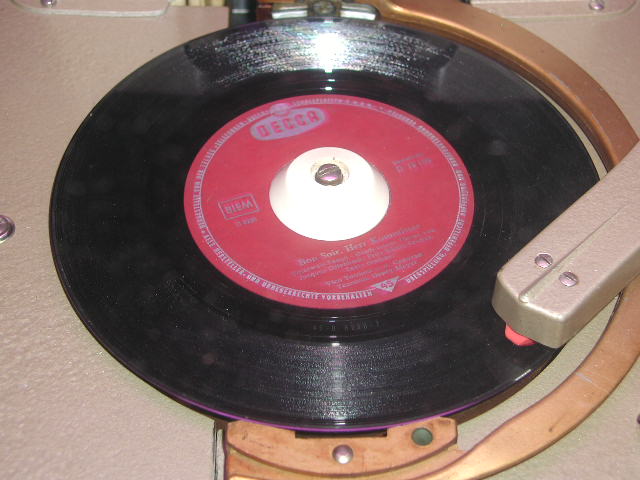

Bergmann Symphonie 200 C Stereo

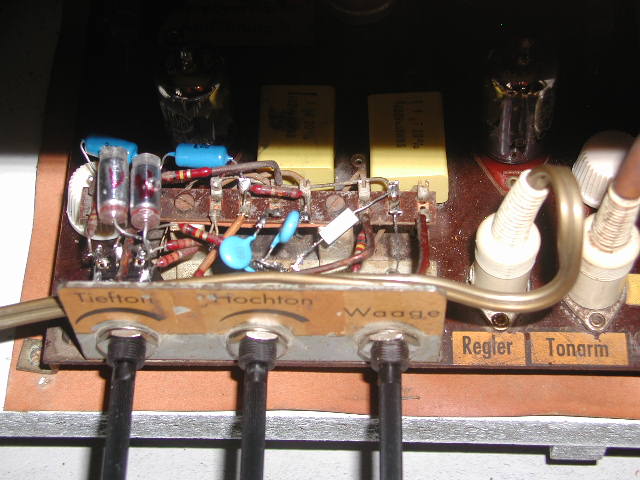

Verstärker S200 stereo, S200 C stereo, S200D (bis 10/1961) - Amplifier

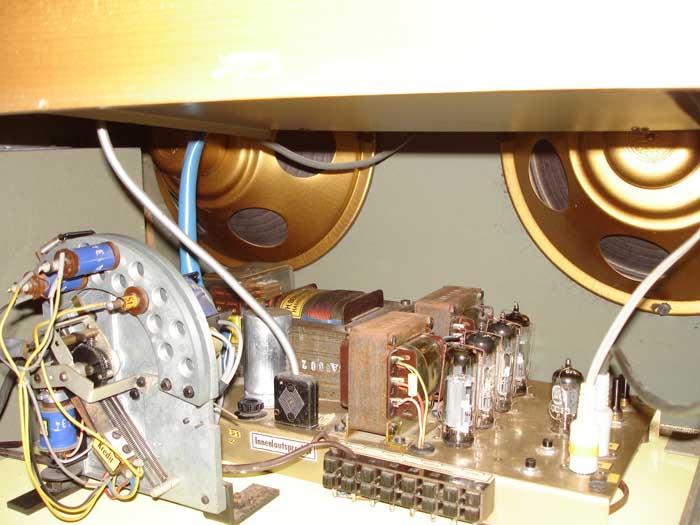

Verstärker S200D (ab 10/1961) - Amplifier

Photos courtesy of Leon Reader
S100 amplifier Bergmann Verstärker

S100 amplifier Bergmann Verstärker

S 200D stereo: 1961

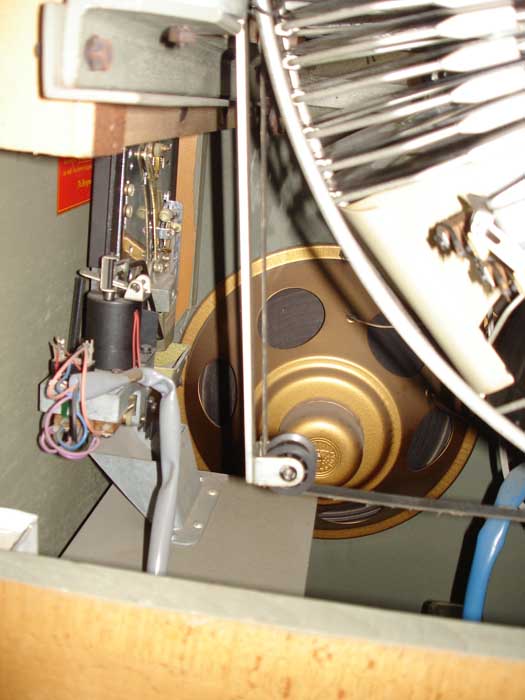

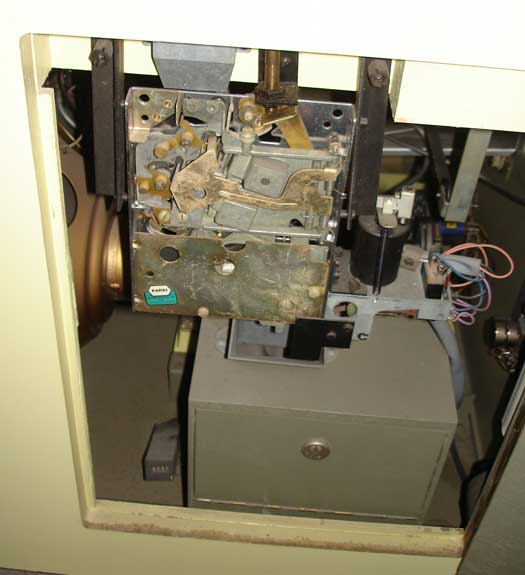

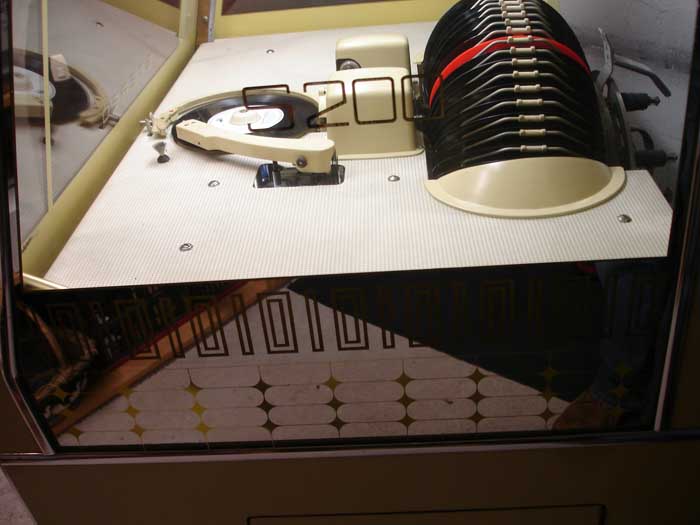

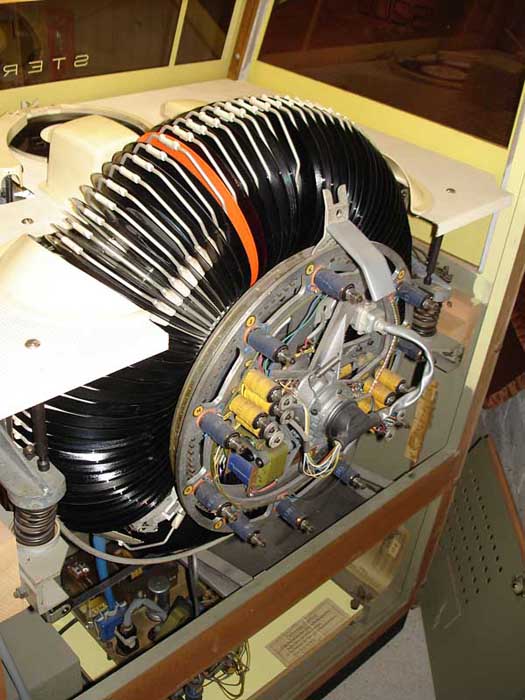

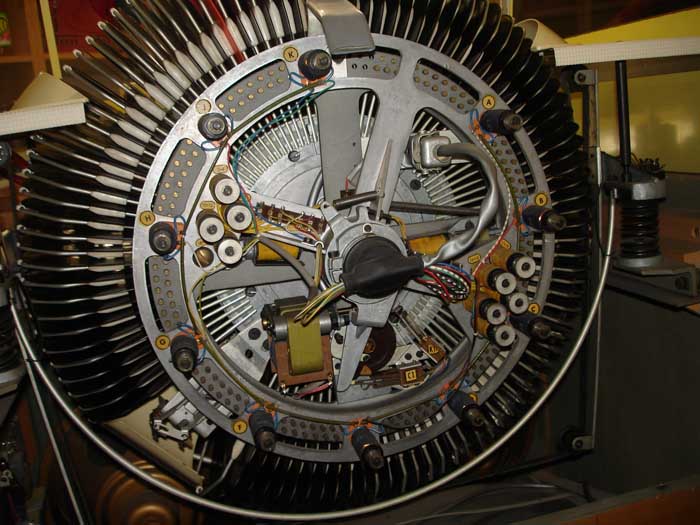

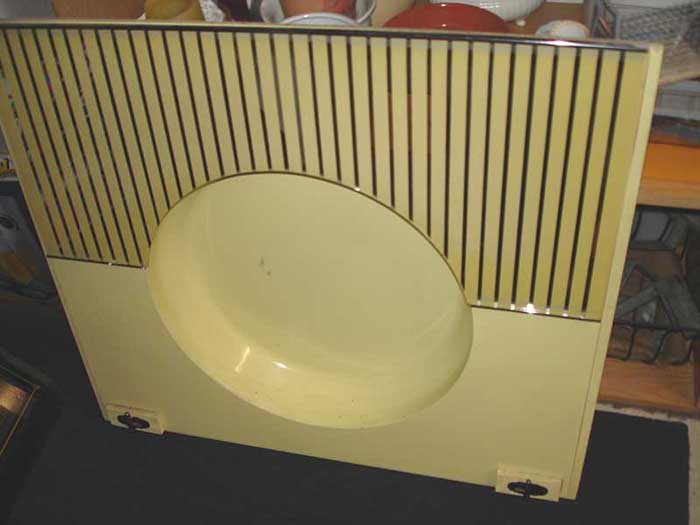

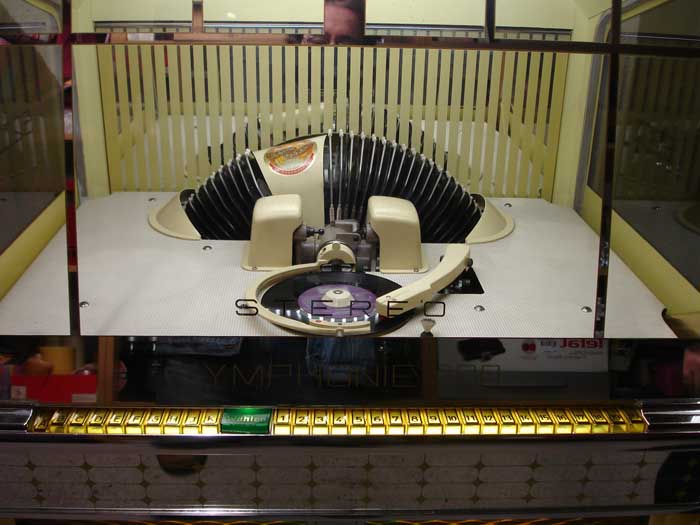

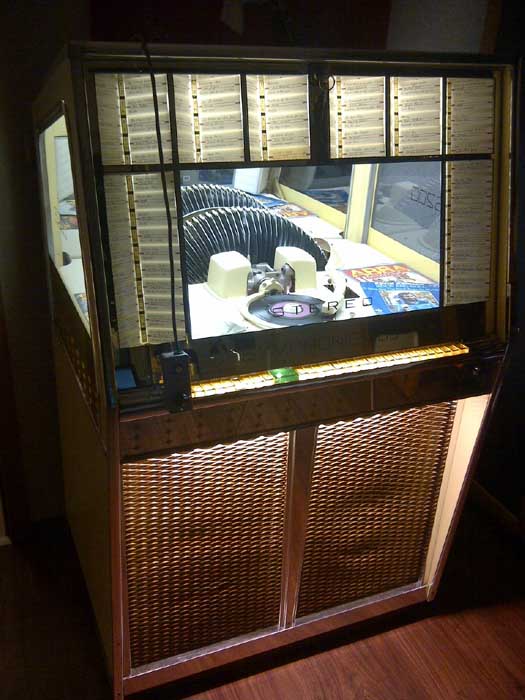

Bergmann Symphonie 200 Stereo D

Technische Daten - Specifications
	S 200	S 200B	S 200 stereo	S 200C	S 200D
Wahlen / Selections	200	200	200	200	200
Lampen / Lamps	Cabinet: 2x 20W/24"/T12 Credit: E10 40V/3W	Cabinet: 2x 20W/24"/T12 Credit: E10 40V/3W	Cabinet: 2x 20W/24"/T12 Credit: E10 40V/3W	Cabinet: 2x 20W/24"/T12 Credit: E10 40V/3W	Cabinet: 2x 20W/24"/T12 Credit: E10 40V/3W
Verstärker / Amplifier	Mono ECC82, EF86, 2x QE06/50 Pot: 50 kOhm log.	Mono ECC82, EF86, 2x QE06/50 Pot: 50 kOhm log.	Stereo 2x ECC83, 2x EL34 (6CA7) Pot: 2x 1MOhm log.	Stereo 2x ECC83, 2x EL34 (6CA7) Pot: 2x 1MOhm log.	Stereo 1.4.1961: 2x ECC83, 2x EL34 (6CA7); Pot: 2x 1MΩ log. 11.10.1961: ECC83, 4x ECL86; Pot: 2x 1MΩ log.
Netzteil / Power supply
Kreditgerät / Credit unit
Lautsprecher / Speaker
Tonabnehmer / Cartridge	Elac KST 11	Elac KST 11	Elac KST 103	Elac KST 103	Elac KST 103
Sicherungen / Fuses	2x 2A; 2x 4A; 1x 6A Amplifier: 600 mA	2x 2A; 2x 4A; 1x 6A Amplifier: 600 mA			Si1: 4A medium Si2: 600 mA slo blo Si3: 6A medium Si4: ETA Switch 2A Si5: 300mA medium
Schlüssel / Key	CPM-1	CPM-1	CPM-1	CPM-1	CPM-2; CPM-3
Abmessungen H x B x T / Size H x W x D	165 x 81 x 70 cm 160 kg	153,5 x 78,5 x 69 cm 160 kg	147 x 86 x 70 cm 148 kg	147 x 86 x 70 cm 148 kg	135 x 81 x 70 cm
Zubehör / Accessories
Besonderheiten / Features	Magazin rotates left and right; no final scan after last selection has been played. No home position	Magazin rotates left and right; no final scan after last selection has been played. No home position	Magazin rotates left and right; no final scan after last selection has been played. No home position	Magazin rotates in one direction only; Final scan after last selection has been played; Magazin stops at home position	Magazin rotates in one direction only; Final scan after last selection has been played; Magazin stops at home position

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.

<<< zurück zur Archiv-Übersicht

Bergmann im Archiv von Jukebox-World
Bergmann Symphonie 200 (1958 - 1961)	Copyright
S200 ••• S200B ••• S200 stereo ••• S200C ••• S200D Designer selection device / mechanism: Wilhelm Foelkel, patent DE1,077,451 - filed 1957 Wilhelm Foelkel & Friedel Horstmann, patent DE1,107,898 - filed 1958	Technische Daten / Specifications
