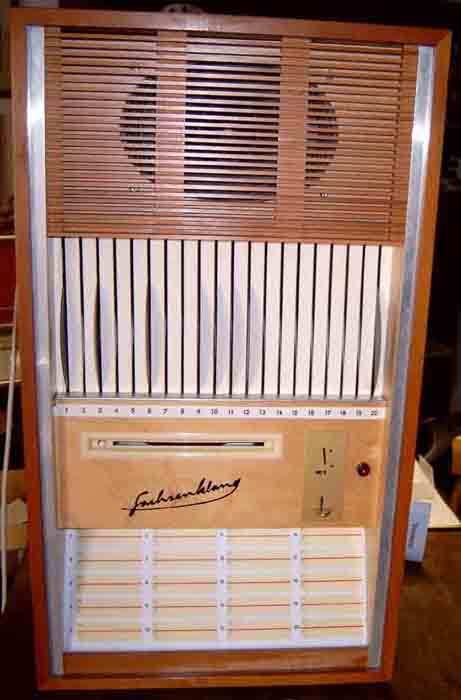

Sachsenklang M4 - Minibox (1966)

Copyright

Firma / manufacturer: Böhm-Automatic, Glauchau (ehem. DDR / former GDR)
40 Wahlmöglichkeiten / selections


Letztes Modell von Böhm-Automatic, Glauchau gebaute Musikbox.

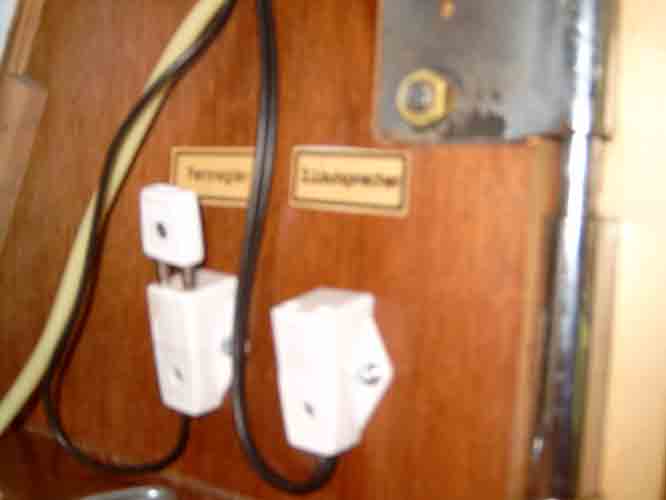

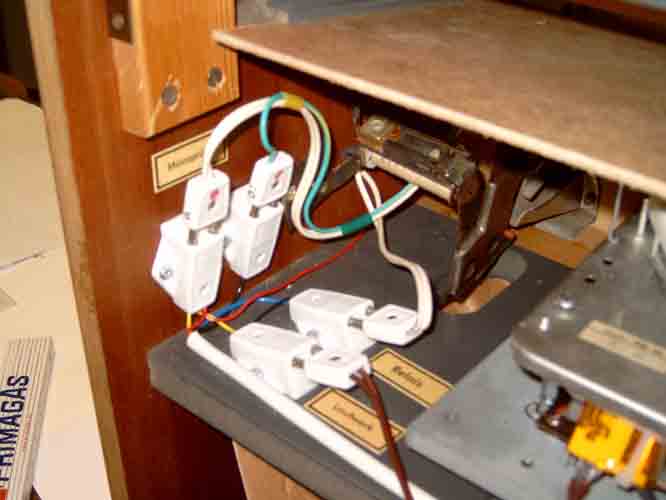

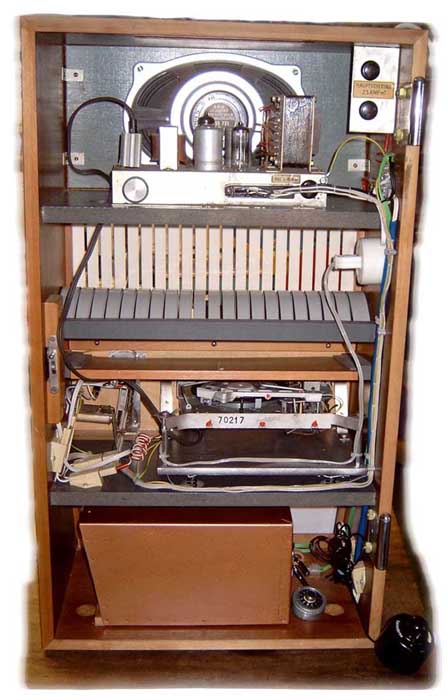

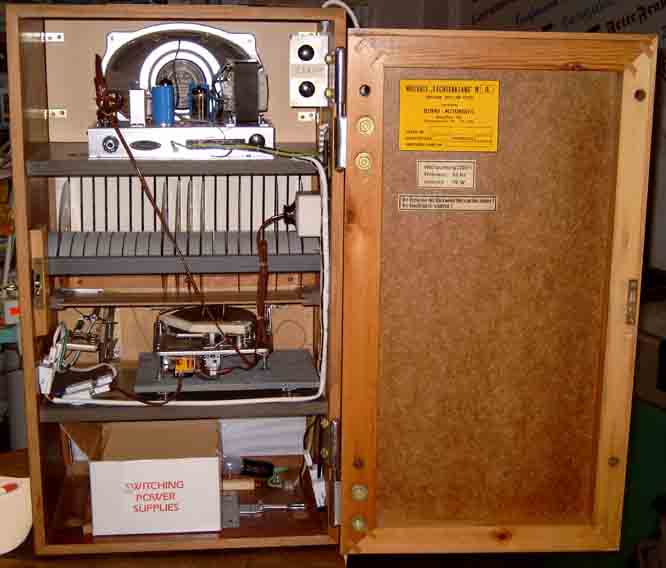

Es handelt sich um einen sog. Halbautomaten, bei dem die Platte von Hand in den Schlitz eingeschoben wird. Nach Einwurf von 2 x 10 Pfennig bekommt der Verstärker die Anodenspannung. Nach dem Abspielen wird dieser abgeschaltet, die Platte ausgeworfen und die beiden Münzen fallen in die Kassenbox. Gehäuse aus furnierten Spanplatten (17 mm stark). Anschlüsse für Fernregler und Zusatzlautsprecher. Eingebaut ist ein Ziphona A30 mit magnetischem System 4M. Wandbox, für Service nach vorn schwenkbar, aber auch als Standgerät zu benutzen.

Minibox
Bild aus dem Buch "Johann Strauß meets Elvis" -
einem einzigartigen Nachschlagewerk zur Geschichte der Musikautomaten, 384 Seiten, Hardcover, Format 19,5 x 13,5 cm
ca. 120 Abbildungen (davon ca.100 in Farbe)
Dieses und andere Bücher zum Thema "Jukeboxen" erhalten Sie hier.

Bilder: René Hauffe
Minibox böhm sachsenklang Jukebox Musikbox Minibox böhm sachsenklang Jukebox Musikbox
Minibox böhm sachsenklang Jukebox Musikbox Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox

Minibox böhm sachsenklang Jukebox Musikbox



Technische Daten - Specifications
Wahlen / selections 40
Lampen / lamps

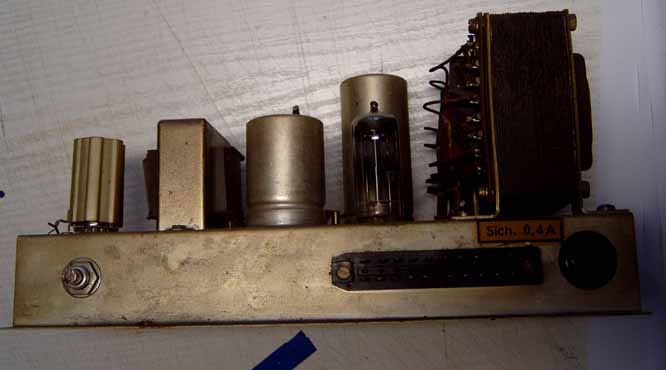

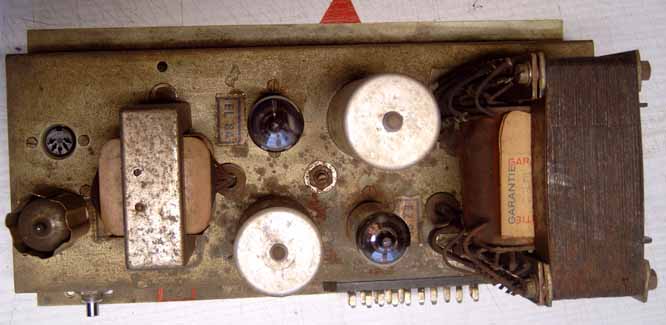

Verstärker / amplifier
Autom. Plattenspieler /
automatic record player
VEB Funkwerk Zittau
Typ A 30 / 125/220 V, 50 Hz, 13 W
VEB Funkwerk Zittau
Type A 30 / 125/220 V, 50 Hz 13 W
Münzeinwurf / coin entry M4; Maße Grundplatte 5x12 cm
Gesamtlänge nach hinten (in die Box rein) 12,5 cm
M4; size of base: 5x12 cm
length to rear: 12.5 cm
Lautsprecher / speaker oval 6 Watt, 6 Ohm - VEB Kombinat Stern-Radio Berlin Elektroakustik Leipzig L 2659 PBO
Permanent-dynamisch, elliptisch, ohne Erregerspule
Tonabnehmer / cartridge KS 22 SD (Stereo) Werk Leipzig
Sicherungen / fuses
Schlüssel / key
Abmessungen / size

H: 81cm, B: 45,5cm T: 34cm

H: 81cm, W: 45,5cm D: 34cm
Zubehör / accessories Fernregler: Aufputz, Kombinat VEB Elektronische Bauelemente Betriebsteil Klötze: 0,75 W, 12,8 K Ohm
schwarzes Bakelit Gehäuse; Ø ca. 7cm
Höhe: unterer - oberer Rand o. Drehknopf ca. 4,5cm;  Drehknopf Höhe: ca. 2,5cm
Zusatzlautsprecher L2153PBK
Rem Vol Control: finery, Kombinat VEB Elektronische Bauelemente Betriebsteil Klötze: 0,75 W, 12,8 K Ohm
cabinet black bakelite; Ø ca. 7cm,
height: lower to upper rim without knob ca. 4.5cm
knob height: ca. 2,5cm
extra speaker L2153PBK
Besonderheiten / specialties Die Schallplatten werden von Hand gewechselt - sog. Halbautomat semi-automatic jukebox
Preis / price production costs 1200 GDR Mark; sales price 3200 GDR Mark
Seriennummer / serial number 4000 - 4949



Bilder und Infos: René Hauffe

RFT Plattenspieler / RFT record player

Böhm Sachsenklang

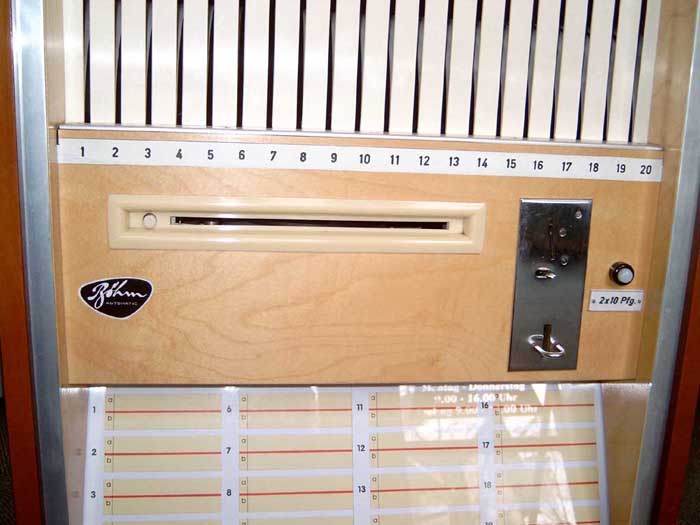

Münzeinwurf / Coin entry

Böhm Sachsenklang

Böhm Sachsenklang

Böhm Sachsenklang

Böhm Sachsenklang



Fernregler – volume remote control

Böhm Sachsenklang Fernregler

Böhm Sachsenklang Fernregler
