Polyhymat 80D (1965-66)

Copyright

80 Wahlmöglichkeiten - VEB Funkwerke Erfurt

Merkmale Polyhymat 80D:
rechte Seite mit Lüftungsklappe und ein Geldfach;
Abdeckung aus Holz;
Schriftzug POLYHYMAT wechselweise außen bzw. innen liegt vermutlich im Design und im Wechsel der Jahre. Innerhalb der Modellreihe gibt es auch Unterschiede im Tonabnehmer.

Die Polyhymat ist eine Musikbox für 40 Schallplatten auf fahrbaren Schlitten. Zwei Tonarme mit Kristallsystem tasten die gewählte Platte im senkrechten Zustand ab. Tastenmatrix aus einer Buchstaben/Zahlenkombination zur Anwahl des gewünschten Titels. 1 Lied = 2 Groschen; 5 Lieder = 1 Mark. Ein Service Schalter (Taste) befindet sich hinter der verschließbaren, klappbaren Front. Dieser war für den Monteur gedacht, konnte aber als "Freispielknopf" verwendet werden - für Feiern, Veranstaltungen usw.

Characteristics Polyhymat 80D:
with ventilation flap on the right hand side of cabinet and only one cash box door; cover out of wood;
logo POLYHYMAT either outside or inside cabinet probably due to changes within the serie.
Different cartridges within a serie can also be found.

The Polyhymat is a jukebox made for 40 records on a  carriage. Two tone arms with two crystal cartridges play the records in a vertically position.
The selection is made by a letter/number combination.
1 play = 2 Groschen; 5 plays = 1 Mark
A service switch is hidden behind the front which could be opened easily. This was for the technician when working on the jukebox but could be used as a "free play knob" as well at private parties, assemblies etc.



Information: René Hauffe

Reparaturbericht einer Polyhymat 80D

mit Hochtonaufsatz 80D/E / with speaker box type 80D/E
Polyhymat 80 D

aus dem Buch "Johann Strauß meets Elvis"
dem einzigartigen deutschsprachigen Nachschlagewerk zur Geschichte der Musikautomaten
384 Seiten, 19,5 x 13,5 cm, ca. 120 Abbildungen (davon ca.100 in Farbe), Hardcover
hier erhältlich für € 25,00.

Bild zur Verfügung gestellt vom Verkäufer:

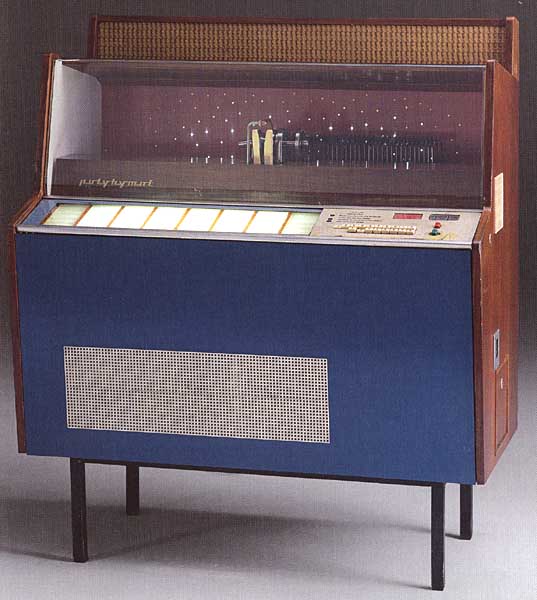

Polyhymat 80 D

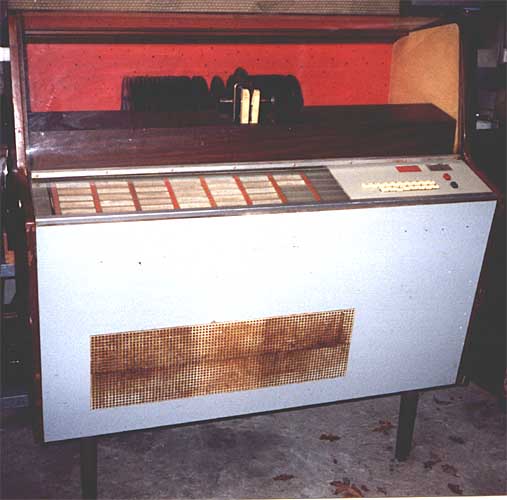

Weitere Version: war das Modell in zwei Farben erhältlich?

Polyhymat 80D

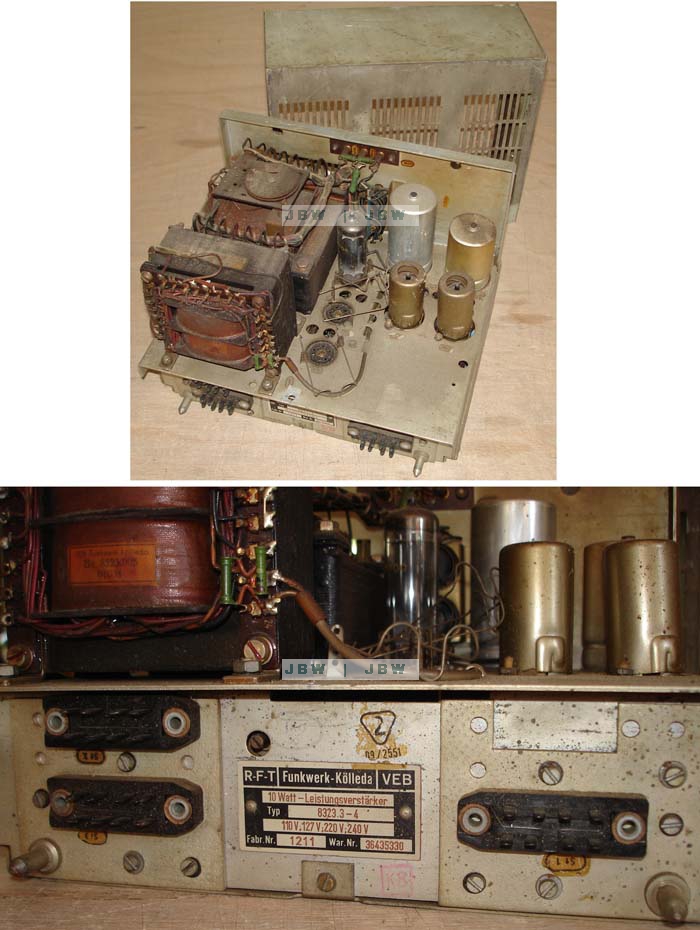

Verstärker
Polyhymat 80D



Technische Daten - Specifications Polyhymat 80D
Wahlen / selections

80

Lampen / lamps G7/24   |   Fernsprech-Glimmlampe 220V / 0,5mA   |
Cabinet: 2x TL  25 Watt and 1x 40 Watt   |   2x Soffitte 7V 300 mA (festoon lamp)
Verstärker / amplifier # 8323.003-00004: 2x ECC83; 2x EL84; 1x EZ81 – 10 Watt
Steuerzentrale / control centre
Laufwerk / carriage
Lautsprecher / speaker 2x permanent-dynamic 8 Watt 4 Ohm – 60-12000 Hz
extra speaker connection for 4x 5.3 Ohm
Tonabnehmer / cartridge

2 crystal cartridges TAK 0159E; pressure ~10g

Sicherungen / fuses



Schlüssel / key



Abmessungen (H x B x T) / size (H x W x D) 128 x 117,5 x 69,5 cm; 180 kg
Zubehör / accessories

remote Vol. Control #8424.101-01670; Extra Speaker L 2855 WG (wall), L2955 EG (corner)
upper speaker box 8424.101-01660

Besonderheiten / specialties
