Abspielprobleme Wurlitzer

Copyright

Generelles zum Tonarmendabschalter   Tone arm cut-off switch - general

Der Schalter ist, wie fast alle in Musikboxen verwendeten, von der Funktion her ein Taster: das heißt er kehrt in die Ausgangsstellung zurück, wenn der Druck auf den Betätigungshebel wegfällt.
Das Kontaktelement ist in diesem Fall, wie bei den meisten Mikroschaltern, ein Umschalter. Damit man die Anschlüsse identifizieren kann, sind sie beschriftet mit "Common" (Kontaktwurzel), "N.C." = Normally Closed (Ruhekontakt) und "N.O." = Normally Open (Arbeitskontakt). Es gibt auch Mikroschalter mit nur zwei Anschlüssen. Diese haben ebenfalls einen Umschaltkontakt. Es ist lediglich ein Anschluss gekappt, weil er für den Anwendungszweck nicht gebraucht wird.
Mikroschalter haben einen sehr genau definierten Schaltpunkt mit guter Wiederholgenauigkeit. Alle Mikroschalter haben auch eine Schalthysterese. Wenn man das den Hebel betätigt, schaltet der Schalter genau am Schaltpunkt um. Zum Zurückschalten muss der Hebel etwas über den Schaltpunkt zurückgeführt werden.
Für besondere Einsatzzwecke werden Mikroschalter mit geringer Betätigungskraft (mit Bezeichnung "sensitive") gebaut. Ein Tonarmendschalter zu Beispiel muß sehr leichtgängig sein, denn die Betätigungskraft muß mit dem Tonabnehmer übertragen werden.



The switch, like almost all those used in jukeboxes, is a momentary switch in terms of its function: This means that it returns to its original position when the pressure on the operating lever is released.
In this case, as with most micro switches, the contact element is a toggle switch. So that the connections can be identified, they are labeled "Common" (contact root), "N.C." = Normally Closed (normally closed contact) and "N.O." = Normally Open (normally open contact). There are also micro switches with only two connections. These also have a changeover contact. Only one connection is cut because it is not needed for the application.

Microswitches have a very precisely defined switching point with good repeat accuracy. All microswitches also have a switching hysteresis. When the lever is actuated, the switch switches exactly at the switching point. To switch back, the lever must be moved back slightly above the switching point.

Microswitches with low actuating force (labeled "sensitive") are built for special applications. A tone arm cut-off switch, for example, must be very smooth-running because the actuating force must be transmitted with the pickup.




Tonarm einer Schellackbox geht nicht in Ausgangsstellung zurück - Modelle für 78 RPM wie W1100   Tone arm of a 78 rpm juke box does not return at the end of the record - models with 78 rpm like W100 et al

Der Tonarm betätigt unter dem Mechanikboard einen Mikroschalter, der wiederum zwei Spulen aktiviert, die die Kupplung der Mechanik auslösen und so den Mechanismus vom Zustand des Plattenspiels in den Wechselvorgang umschalten. Warum dieses Prozedere nicht funktioniert kann verschiedene Gründe haben:



The tonearm activates a micro switch under the mechanism board, which in turn activates two coils that trigger the clutch of the mechanism and thus switch the mechanism from the record playing state to the changing process. There may be various reasons why this procedure does not work:

Mögliche Ursache Abhilfe Possible cause Remedy
Der Mikroschalter ist falsch justiert und der Schaltpunkt des Mikroschalters liegt zu weit „hinten“. Justieren The microswitch is incorrectly adjusted and the switching point of the micro switch is too far "in the back". Adjust
Der Mikroschalter hat im Inneren an seinen Kontakten zu dicke Oxidschichten aufgebaut, so dass der Schaltvorgang durch fehlenden Kontakt nicht mehr gegeben ist Zerlegen und Reinigen oder ein Austausch des Mikroschalters The micro switch has built up too thick a layer of oxide on the inside of its contacts, so that the switching operation is no longer possible due to the lack of contact. Disassemble and clean or replace the micro switch
Die Kupplung ist verharzt und die Kraft der Spulen zu schwach um diese auszulösen Zerlegen und Reinigung der Kupplung The clutch is gummed up and the force of the coils is too weak to release it. Disassemble and clean the clutch
Die Spulen sind durch dauerhaften Stromfluss (weil der Mikroschalter defekt ist und dauerhaft Kontakt gibt) durchgebrannt und defekt Austausch der Spulen und des Mikroschalters The coils are burnt and defective due to permanent current flow (because the micro switch is defective and makes permanent contact) Replace the coils und micro switch
All diese Vorgänge sind im Handbuch sehr gut beschrieben. All these sequences are described well in the Service Manual.




Aufsetz- und Abschaltpunkt - Modelle 1700 bis 3300

   Set down and cut-off - Models 1700 to 3300

Meine  Wurlitzer 2610 funktioniert eigentlich ganz gut, bis auf folgende kleine Fehler:

  1. Manche Platten werden nicht komplett abgespielt: entweder der Tonarm setzt nicht am Anfang der Platte auf sondern kurz danach - oder der Tonarm hebt sich von der Platte kurz bevor das Lied aus ist.

  2. Manche Platten werden gar nicht abgespielt: Platte wird angewählt und aufgelegt und dreht sich auch, nur der Tonarm legt am Anfang der Platte so auf, dass diese nicht abgespielt wird.

Antwort:
Dass manche Platten nicht bis zu Ende abgespielt werden dürfte daran liegen, dass der Kontakt der Endabschaltung nicht richtig eingestellt ist. Vermutlich sind die vorzeitig abgelegten Platten u.U. sog. "Longplays". D.h. die Auslaufrille der Platte ist sehr schmal, da das Lied 3 min. oder eine längere Laufzeit hat. Wenn man derartige Platten in die Musikbox legt, muss der Endabschalterkontakt, der (von hinten gesehen) auf der linken Seite der oberen Mechanik sitzt, nachjustiert werden. (s. Manual).

Dass die Platte beim Auflegen nicht richtig getroffen wird, dürfte an einem verstellten Aufsatzpunkt des Plattenarms liegen. (Justierung s. Service Manual)



My Wurlitzer 2610 actually works quite well, except for the following small errors:

  1. Some records are not played completely: Eeither the tone arm does not set down at the beginning of the record but shortly afterwards - or the tone arm lifts from the record shortly before the song is over.

  2. Some records are not played at all: The record is selected and also put on the TT and turns, but the tone arm sets down at the beginning of the record that way that it is not played.

Answer:
The fact that some records are not played to the end is probably due to the contact of the cut-off switch not being set correctly. Presumably the records that are returned too early may be so-called "long plays". This means that the cut-off groove of the record is very narrow because the song has a running time of 3 minutes or longer. If such records are placed in the jukebox, the cut-off switch contact, which is located on the left side of the upper mechanism (seen from behind), must be readjusted. (see manual).

The fact that the record is not hit correctly is probably due to a misaligned attachment point of the record arm. (See service manual for adjustment)




Die Single wird aufgelegt, jedoch der Tonarm setzt nicht auf - 45 rpm Modelle 1700 - Serie 2500



Record gets placed on but tone arm does not set down - models 1700 - series 2500

Hinter dem Tonarm befindet sich eine Welle mit einer viertelkreisförmigen Nocke, die durch einen Seilzug betätigt wird. Dieser Seilzug ist in der Grundstellung gespannt. Diese Welle betätigt sowohl den Klemm-Mechanismus für die Platte als auch den Tonarm.
Beim Auflegen der Platte wird die Spannung gelöst und die große Zugfeder am Ende des Seils muß die Nocke um etwa 90° drehen. Dabei wird eine Schaltergruppe betätigt. Diese Schalter stoppen den Magazinmotor und schalten den Verstärker "scharf" (Muting aus).
Wenn in diesem Bereich etwas schwergängig ist, kann es sein, daß die Nocke zu wenig gedreht wird und der oben genannte Fehler auftritt. Es könnte auch sein, daß die Feder überdehnt ist und daher zu wenig Kraft hat, um die Welle weit genug zu drehen.

Bildausschnitt: Mechanismus Wurlitzer 2000



Behind the tone arm is a shaft with a quarter-circle cam, which is operated by a cable. This cable is tensioned in the home position. This shaft actuates both the clamping mechanism for the record and the tone arm.
When the record is put on, the tension is released and the large tension spring at the end of the cable must turn the cam by about 90°. This activates a group of switches. These switches stop the magazine motor and activate the amplifier (muting off).
If something is stiff in this area, it is possible that the cam is turned too little and the error mentioned above occurs. It could also be that the spring is overstretched and therefore has too little force to turn the shaft far enough.



Image detail: Wurlitzer 2000 mechanism




vgl. auch Beiträge
Wahlablauf Wurlitzer 1700, 1800, 1900, 2000, 2100 u.a.



See as well threads
 Selection process Wurlitzer 1700, 1800, 1900, 2000, 2100 et al





Wurlitzer 1700 schaltet nicht ab: nach der letzten Single dreht sich das Plattenkarussell unaufhörlich weiter.



Wurlitzer 1700 does not switch-off: After the last title the record magazin scans continuously.

Die Wurlitzer 1700 und auch Modell 1800 fangen an zu suchen, wenn ein Selectorstift "geschossen" wurde.
Dieser Selectorstift bedingt im Inneren des Selectors eine Schiefstellung einer Metallplatte, die wiederum dadurch einen Microschalter betätigt.
Sollte der Schaltpunkt dieses Mikroschalters nicht ganz sauber justiert sein, könnte es schon vorkommen, dass trotz zurückgesetztem Selectorstift jener Mikroschalter nicht öffnet und deshalb der Suchvorgang nicht abgeschaltet wird.

Mögliche Abhilfe:
Von hinten gesehen hat der rechteckige "Kasten" des Selectors (ich glaube) an der linken Ecke einen horizontalen Schlitz. Durch diesen kann man mit einem Kreuzschlitzschraubenzieher den Schaltpunkt des Microschalters einstellen (mal mit der Taschenlampe hineinleuchten).
Am besten "schnippt" man bei  a b g e s c h a l t e t e r  Mechanik mit der Hand einen Selectorstift heraus und drückt ihn dann langsam von Hand wieder zurück und hört, ob und wann man das Klicken des Mikroschalters vernimmt.
Der Schaltpunkt (Schalthysterese beachten: Ein - und Ausschaltpunkt sind nicht absolut identisch) sollte so eingestellt werden, daß das Klicken in etwa dann zu hören ist, wenn der gesprungene Selectorstift etwas halb zurückgedrückt aber noch nicht eingerastet ist.
 Autor: Axel Rosenberger



The Wurlitzer 1700 and also model 1800 start searching when a selector pin is "shot".
This selector pin causes a metal plate inside the selector to slide, which in turn actuates a microswitch.
If the switching point of this microswitch is not properly adjusted, it could happen that the microswitch does not open despite the selector pin being reset and therefore the search process is not switched off.

Possible remedy:
Seen from behind, the rectangular "box" of the selector (I think) has a horizontal slot in the left-hand corner. You can use a Phillips screwdriver to set the switching point of the micro switch through this slot (if needed shine with a flashlight into it).
It is best to snip a selector pin by hand when the mechanism is  s w i t c h e d   o f f.  Then slowly push the selector pin back in again by hand and listen if and when you hear the click of the microswitch.
The switching point (take note of the switching hysteresis: On and off switching points are not absolutely identical) should be set so that the click can be heard approximately when the jumped selector pin is pushed halfway back but not yet engaged.





Abschaltpunkt - Modelle ab 3400 (waagerechter Abspielung)   Trip switch adjustment - models from 2400 (vertical play)

Wenn nach erfolgreicher Wahl die Single auf- und sofort wieder weggelegt wird, kann es an einer dejustierten Endabschaltung liegen. Möglich ist auch, dass der Mikroschalter defekt ist und trotz des Klickgeräuschs nicht korrekt öffnet/schließt.

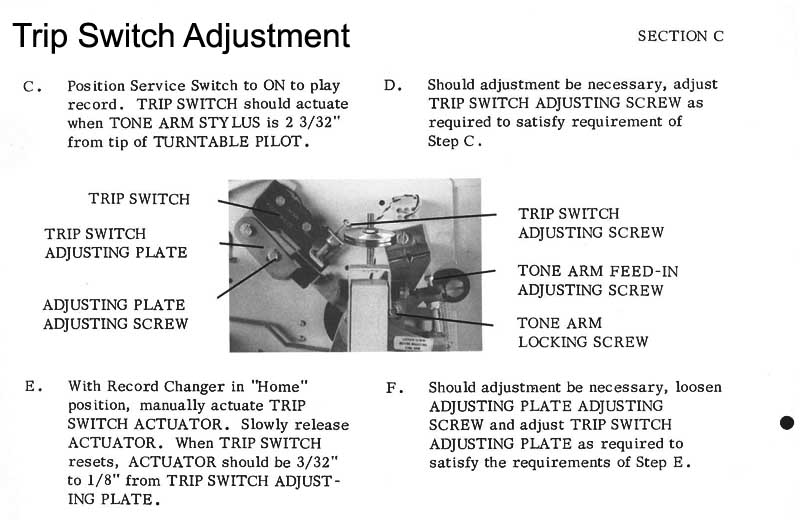

Der Tonarm-Endschalter (Tone Arm Trip Switch) wird mit der Schraube (Trip Switch Adjustment Screw) eingestellt. Drehen in Uhrzeigersinn bewirkt späteres - umgekehrt früheres Abschalten. Es ist darauf zu achten, dass in Ruhestellung des Mikroschalters (Trip Switch Stop Bracket) der Weg zum Anschlag bis zum Schaltpunkt des Mikroschalters etwas 3 mm beträgt. Eine Einstellung wird nach Lösen der Schrauben (Stop Bracket Adjustment Screws) durch Verschieben des Anschlags vorgenommen.

Wurlitzer Trip Switch




Single wird nach Abspielung zurück- und wieder aufgelegt, erneut gespielt - Modelle ab 3400 (waagerechte Abspielung)



After playing record is returned and put on again, played again - models from 3400 (horizontal playing)
Hierfür kommen mehrere Ursachen infrage.
  1. Wenn der Wahlstift nicht gelöscht wird:
    1. defekter oder falsch justierter Löschmagnet
    2. defekter oder falsch justierter Löschschalter
    3. defekter oder falsch justierter A-Seiten Schalter
    4. defekte Miniaturlampe #305 unterhalb des Chassis

  2. Wenn der Wahlstift gelöscht wird:
    1. defekter oder falsch justierte Sucherschalter
    2. Unterbrechung im Stromkreis der Sucherschalter
    3. defekter oder falsch justierter Transferschalter
   There are several possible causes for this.
  1. If the selection pin is not deleted:
    1. Defective or incorrectly adjusted cancel coil
    2. Defective or incorrectly adjusted cancel switch
    3. Defective or incorrectly adjusted A-side switch
    4. Defective miniature lamp #305 below the chassis

  2. If the selector pin is deleted:
    1. Defective or incorrectly adjusted searching switch
    2. Interruption in the circuit of the searching switches
    3. Defective or incorrectly adjusted transfer switch


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
