Rock-Ola 1448 (1955), 1452 (1955-56) und 1454 (1956)

Copyright

Imported to Germany by NOVA;
Mexican licensee INSSA (Industrias Nacionales de Sonida S.A.

Technische Daten - Specifications



Rock-Ola 1448: 120 Selections (1955)



Vorgestellt März 1955
Gehäuse: heller Honduras-Farbton & Mahagoni, eingefasst in Franz. Walnussmuster; Grillgitter mit vier Gläsern im Waffelmuster

Introduced March 1955
Cabinet finish:  Blond Tone Honduras and Mahagony trimmed in French Burl Walnut; Grillscreen with four glasses in waffle pattern

R.O. 1448

R.O. 1448


Rock-Ola 1448

Rock-Ola 1448


Rock-Ola 1448

zum Vergrößern auf die Bilder klicken - click on small pictures to enlarge - cliquez sur les miniatures pour agrandir l'image.

Rock-Ola 1448

Rock-Ola 1448

Rock-Ola 1448

Pictures: John Ooms







Verstärker 19096-A/19315-A – amplifier

Farbe rot = frühe Seriennummern:
Farbe blau = spätere Seriennummern

Red colour = early serial numbers
Blue colour = later serial numbers

Rock-Ola 19096 NOVA Musikbox Jukebox




NOVA Verstärker - NOVA Amplifier 1448





Rock-Ola Production for 1955

Rock-ola 1955/56:1448 1452 1721 1725-8-2 1548




Rock-Ola 1452: 50 Selections (1955-56)

Vorgestellt Oktober 1955:
Für Orte, an denen nur eine begrenzte Anzahl von Titeln benötigt wird, z.B. in Lokalen, in denen "Country Music" der letzte Schrei ist, oder in College-Zentren, in denen die neuesten Hits gefragt sind, aber das Feinste an HI-FIDELITY MUSIC verlangt wird, hat das Modell 1452 dieselben herausragenden Eigenschaften wie das Modell 1448, mit Ausnahme des kleineren Magazins zum Ablegen und Abspielen der Schallplatten. Aus dem Rock-ola 1452-Flyer:
"Wie das Modell 1448 bietet auch das MODELL 1452 ALL DIESE HERAUSRAGENDEN EXKLUSIVEN ROCK-OLA-MERKMALE - True-Tone Hi-Fidelity Verstärker, spielerprobtes Kreditgerät, Tru-Tone Hi-Fidelity-Lautsprecher, rotierendes Magazin , eingebauter Stepper, Robot-Greifarm."

Gehäuse: heller Honduras-Farbton & Mahagoni, eingefasst in Franz. Walnussmuster; Grillgitter mit vier Gläsern im Waffelmuster



Introduced Oct. 1955:
For locations requiring only a limited number of selections as in areas where "country music" is all the rage or in college centers with a demand for the latest hit tunes, but demanding the finest in HI-FIDELITY MUSIC, Model 1452 has all the same outstanding features as model 1448 except for the smaller record storage and playing capacity. From the Rock-ola 1452 flyer:
"Like the 1448, MODEL 1452 OFFERS ALL THESE OUTSTANDING EXCLUSIVE ROCK-OLA FEATURES - True-Tone Hi-Fidelity Amplifier, Play-Proven Accumulator, Tru-Tone H-Fidelity Component Speakers, Revolving Record Drum, Built-in Receiver, Robot Record Arm."


Cabinet finish: Blond Tone Honduras & Mahagony trimmed in French Burl Walnut; Grillscreen with four glasses in waffle pattern

Rock-Ola 1452






Rock-Ola 1454: 120 Selections - US version (1956)

Vorgestellt Mai 1956:

Gehäuse:
Rose de Brignoles und Teak
Grillgitter mit zwei mittigen Gläsern mit Waffel und zwei äußeren Metallgittern

In Mexiko durch Industrias Nacionales de Sonida S.A.- INSSA



Introduced May 1956:

Cabinet finish: Rose de Brignoles & trimmed in French Teakwood
Grillscreen: Two side metal trims and two centre glasses - waffle pattern

In Mexico by Industrias Nacionales de Sonida S.A.- INSSA

R.O. 1454





Verstärker 19790-A – amplifier

Farbe: gelb verzink

Colour: Yellow zinc plated

Rock-Ola 19790-A NOVA Musikbox Jukebox





NOVA Verstärker - NOVA Amplifier 1454

1448 Amplifier - Nova




Popularitätszähler Rock-Ola 1448 & 1454 - Popularity Counter

Popmesser R.O. 1454 u.a.

Rock-ola 1454 Pop counter

Rock-ola 1454 Pop counter

Zur Bandführung des kleinen Schlittens
Es handelt sich im Original um ein Nylonband, welches an einem Ende fest am kleinen Schlitten angeknotet ist. Dann läuft das Band nach rechts, "oben" über eine der Messingrollen; von dort einmal komplett um das große silberne Rad auf der Mechanikmittelachse und von dort wieder zur zweiten Messingrolle und über eine kleine Zugfeder zurück zum Schlitten.

Die Mitnahme des Nylonbandes am großen silbernen Tellerrad geschieht über ein kleines Loch im Außenrand des Tellerrades, durch welches die Nylonschnur gezogen ist, und wo sie mit einer kleinen Unterlegscheibe verknotet und so gegen Durchrutschen gesichert ist.
Die Stellung "Schlitten" und "Verknotungspunkt" der Nylonschnur am Tellerrad muss, falls nicht mehr durch die originale Konstellation vorgegeben, experimentell ermittelt werden.
Am besten stellt man den Schlitten in die Mitte der Laufbahn und zieht die Nylonschnur (über die beiden Messingrollen geführt) je eine halbe Windung um das Tellerrad (Verknotungsloch des Tellerrades sollte natürlich in Stellung "12 Uhr" stehen). Dann dort verknoten und sichern.
Danach sollte der Schlitten schön nach rechts und links laufen und sich die Nylonschnur auf dem Tellerrad ab- bzw. aufwickeln.

Zum Anbau: Wie die Grundplatte montiert wird, sieht man an der Musikbox. Das große Tellerrad sollte mitsamt der Halterung aufgesteckt und noch locker gelassen werden. Der Bowdenzug wird oben in das Loch der Nocke gehängt, die durch das "schwarze Blech mit der Aussparung" am linken Ende der Greiferwelle läuft. Verlegt wird der Zug unterhalb des Haltebleches des Plattentellers. Dafür sind schon Löcher mit Gewinde vorgesehen.
Für das Seil kann Perlonseil (Fachhandel) mit 1 mm Durchmesser verwendet werden. Dieses wird mit einer Schlaufe links im Wagen eingehängt, läuft dann um die Umlenkrolle links und dann 2 mal !!! um das große Tellerrad, dann um die rechte Umlenkrolle und mittels Feder an die rechte Seite des Wagens.

Justage: Nach der Montage Platte 1 auswählen und Mechanik vor dem Herausheben der Platte mittels Mechanikschalter (Scan Control Box) stoppen. Dann wird der Wagen am Zähler mit dem hinteren Haken, der das Zählrad schieben soll, durch Drehen des Tellerrades auf Zählrad 1 ausgerichtet. Nun Tellerrad in der Nut mit den beiden Vierkantschrauben festziehen. Die Mechanik weiter laufen lassen und beobachten, ob das Zählrad 1 geschoben wird. Dann für Platte 120 Zähler überprüfen. Gegebenenfalls nachjustieren.
Die Achse mit den Rädchen muss um gut zu funktionieren sehr leicht laufen, daher gut reinigen. Jedes Zählrad sollte sich einzeln bewegen lassen, ohne das Nachbarrad mit zu ziehen.
Das Spiele-Zählwerk wird übrigens beim Ablegen der Platte komplett durchgezogen - auf die richtige Längeneinstellung des Bowdenzuges achten!



For guiding the nylon cord of the small carriage:
In the original, it is a nylon cord, which is firmly knotted to the small carriage at one end. Then the cord runs to the right, "up" over one of the brass rollers; from there once completely around the large silver wheel on the mechanism center shaft, and from there back to the second brass roller and over a small tension spring back to the carriage.

The nylon cord is attached to the large silver spinner wheel via a small hole in the outer edge of the spinning wheel, through which the nylon cord is pulled, and where it is knotted with a small washer and thus secured against slipping.
The position "carriage" and "knotting point" of the nylon cord on the spinning wheel must be determined experimentally, if no longer given by the original setting.
The best way is to place the carriage in the center of the track and pull the nylon cord (guided over the two brass rollers) half a turn around the spinning wheel (the knot hole of the spinning wheel should of course be in position "12 o'clock"). Then knot there and secure.
After that, the carriage should run nicely to the right and left and the nylon cord should unwind or wind on the spinning wheel.


For mounting: How the base plate is mounted can be seen at the jukebox. The big spinning wheel with bracket should be put on and still left loose. The Bowden wire is hooked into the hole of the cam at the top, which runs through the "black plate with the recess" at the left end of the gripper shaft. The wire is routed below the bracket assembly of the turntable. Holes with threads are already provided for this purpose.
For the cord one can use 1 mm diameter nylon cord (selected stores). This is hooked into the carriage with a loop on the left, then runs around the guide pulley on the left and then 2 times !!! around the large spinning wheel, then to the right guide pulley and via of a spring to the right side of the carriage.

Alignment: After mounting, select first selection and stop mechanism with OFF-Switch (scan control box) before the records gets taken out. Then align the carriage on the counter with the rear hook, which is to push the counting wheel, by turning the spinning wheel to counting wheel 1. Now tighten the spinning wheel in the groove with the two square-head screws. Continue to run the mechanism and observe if the counting wheel 1 is pushed. Then check for selection 120 counter. Readjust if necessary.
The shaft with the cogs must run very smoothly to work well, so clean well. Each counter wheel should be able to move individually without dragging the neighboring wheel.
By the way, the play counter is pulled through completely when the precord is put down - pay attention to the correct length setting of the Bowden wire!





Rock-Ola 1454: 120 Selections - German version by NOVA

Gehäuse: oben weiß marmoriert, unten helles Furnier
Grill: Zwei seitliche Metallgitter und zwei Gläser mit Waffelmuster mittig

Pictures: Tony Holmes

Cabinet finish: White marbelized and blond tone
Grillscreen: Two side metal trims and two centre glasses - waffle pattern


Rock-Ola 1454 NOVA Musikbox Jukebox Rock-Ola 1454 NOVA Musikbox Jukebox




Technische Daten - Specifications
  1448 1452 1454
Wahlen / Selections 120 50 120
Lampen / Lamps Cabinet: 2x TL 20W/T12/24"
Program and Select light: 2x #44
Cabinet: 2x TL 20W/T12/24"
Select light: 2x #44
Cabinet: 2x TL 20W/T12/24"
Program and Select light: 2x #44
Verstärker / Amplifier
a= number on schematic
b= number in manual
19096-A (a) / 19315-A (b): 2x 6L6,  5U4; 2x 6SN7; Potentiometer: 25k
or NOVA Amplifier
19315-A (b): 2x 6L6; 5U4; 2x 6SN7
Potentiometer: 25k

19790-A: 2x 6L6; 5U4; 2x 6SN7
Potentiometer: 25k
or NOVA Amplifier
Netzteil / Power supply #18990-A #18990-A 19705-A

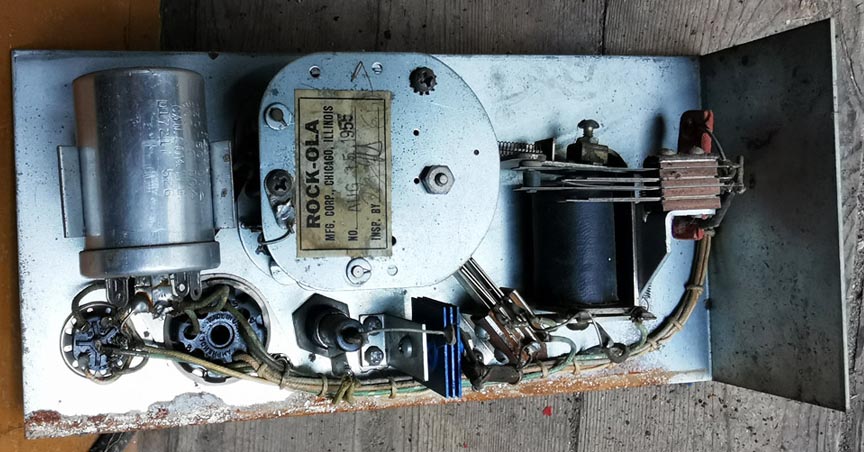

Kreditgerät / Credit unit 19088-A 19088-A 19714-A
Lautsprecher / Speaker 1x 15" + 1x Hi-Frequency rectangular horn 1x 15" + 1x Hi-Frequency rectangular horn 1x 15" + 1x Hi-Frequency rectangular horn
Tonabnehmer / Cartridge US: Astatic 51
Europe: Often Elac KST 103
US: Astatic 51
Europe: Often Elac KST 103
US: Astatic 51
Europe: Often Elac KST 103
Sicherungen / Fuses Amplifier: 3A   |   Credit Unit: 0.1A slo blo
Power Supply: 1.6A slo blo, 1x 3A slo blo, 1x 3A, 1x 10A
Amplifier: 3A   |   Credit Unit: 0.1A slo blo
Power Supply: 1.6A slo blo, 1x 3A slo blo, 1x 3A, 1x 10A
Amplifier: 3A   |   Credit Unit: 0.1A slo blo
Power Supply: 1.6A slo blo, 1x 3A slo blo, 1x 3A, 1x 10A
Schlüssel / Key F-593 F-593 F-593
Abmessungen / Size H 55-3/$ x W 30.1/2 x D 27"; 335 lbs H 55-3/$ x W 30.1/2 x D 27"; 335 lbs H 55-3/$ x W 30.1/2 x D 27"; 335 lbs
Zubehör / Accessories Stepper: 1725, 1725-8, 1725-8-2
Wallbox: 1546
, Universal Bar Bracket
Extra speaker
1615, 1616, Super Tonette
Stepper: 1725-8-2
Wallbox 1548;
Universal Bar Bracket
Extra speaker
1615, 1616, Super Tonette
Stepper: 1725, 1725-8, 1725-8-2
Wallbox: 1546;
Universal Bar Bracket
Besonderheiten / Features Early serial numbers:
Red amplifier, power supply, and stepper
Red surrounding of dress panel ass.
Order of oushbuttons: Gold - black - gold - black in pairs
Numbering on drum in equivalent colours in pairs
Late serial numbers:
Blue amplifier, power supply, and stepper
Blue surrounding of dress panel ass.
Order of oushbuttons: Gold - blue - gold - blue in pairs
Numbering on drum in equivalent colours in pairs
For locations requiring only a limited number of selections
Neupreis / New price   1955: 895 US$ incl. receiver (stepper)




Vertrieb durch Novomat AG, Basel - Distribution by
Photos courtesy Robert v.d.M.

Serien- oder Inventarnummer der 1454 durch Novomat AG?
Rock-Ola 1454  Novomat AG Basel

Rock-Ola 1454  Novomat AG Basel





Austausch Waffelgläser vor dem Lautsprechergitter in 1448, 1452, 1454   Replacing waffle pattern glasses in front of grill in 1448, 1452, 1454

Jede Glasscheibe hat einen U-förmigen Rahmen - einen hinteren und einen vorderen - zum Schutz der Glaskanten. Oben und unten in der Tür befinden sich Schlitze. In diese passen die Waffelgläser. Anschließend wird die untere Chromleiste befestigt, die schließlich die Glasscheiben in Position hält.



Each glass panels has a U-type frame - a rear and a front one - to protect the rims. There are slots in the top and at the bottom of the door. The waffle glass panels  fit into them. Afterwards the bottom chrome strip gets fastened which will held the glass panels in place finally.





Netzteil # 18990-A für R.O. 1448 (1955)   Power Supply # 18990-A for R.O. 1448 (1955)
Welche Farbe hatte das Original-Netzteil. Rot oder blau?
Rote Netzteile und Verstärker = frühe Seriennummern
Blaue Netzteile und Verstärker = spätere Seriennummern
  Which colours did the original power supply have? Red or blue?
Red power supplies and amplifier = early serial numbers
Blue power supplies and amplifier = late serial numbers




Netzteil # 19705-A für R.O. 1454 (1956)   Power Supply # 19705-A for R.O. 1454 (1956)
Welche Farbe hatte das Original-Netzteil?
Beide Komponenten, Netzteil und Verstärker, hatten bei den USA-1454 (gilt nicht für deutsche Lizenzbauten) gar keine Lackierung. Vielmehr waren sie verzinkt, mit einem schillernden, goldigen Erscheinungsbild. Man nennt es "gelb verzinken" (im Gegensatz zu "blau-verzinken") oder auch gelb-chromatieren.
  Which colours did the original power supply have?
Both the power supply and the amplifier weren't painted with US version of 1454. (This is not valid for German lincense productions.) They had been zinc plated with a kind of golden appearance. This is called "yellow zinc plated" au contraire of "blue zinc plated".




Schalter Programmwalze Rock-Ola 1454

  Switch at titledrum Rock-Ola 1454
Die Rock-Ola Modelle mit drehbarer Programmwalze wie die 1454 haben einen Schalter der verhindert, dass bei ausgekippter Tastatur die Walze (ungewollt) weitergedreht wird, z.B. beim Tauschen der Titelstreifen
Dieser Schalter ist erst ab der 1454 eingebaut worden.
  Rock-Ola models with titledrium like R.O. 1454 have a switch which prevents to turn the titledrum when the keyboard has been swung out. This helps to not turn the titledrum (by accident) e.g. when changing titelstrips.
This switch was used in 1454 models first.




Titelhalter Rock-Ola 1448 und 1454

  Title strip holder Rock-Ola 1448 and 1454
Die Titelstreifenhalter der Rock-Ola Modelle 1448 müssen seitlich aus der Walze gezogen werden. Das ist unkomfortabel und ein Überbleibsel der 1438 Comet und 1446 HiFi. Bei den Modellen 1454 und 1455 konnte man sie einfach an zwei Druckknöpfen ausklipsen.
  The title strip holders of models 1448 have to be pulled sideways out of the title drum. This is inconvenient and a leftover of models 1438 Comet and 1446 HiFi.
With models 1454 and 1455 the holders could be taken out easily at two push buttons.


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
