Seeburg S100 (ES100) - Phono Jet (1967)

Copyright

100 Wahlmöglichkeiten
auch S100-5, S100-H5, ES100-5, ES100-H5
E: der Präfix kennzeichnet die Export-Modelle
H5: die Endung weist auf die Ausführung in 220V hin
5: die Endung weist auf die Ausführung in 50 Hz hin
vorgestellt in 9/1967

100 selections
A
lso S100-5, S100-H5, ES100-5, ES100-H5
E: The prefix marks the export versions
H5: The suffix marks 220V versions.
5: The suffix marks 50 Hz versions.
Introduced in 9/1967

William F. Adair, Seeburg Sales president:
"This phonograph is ideally suited to entertainment locations where limited space has posed a problem in the past. There are still many locations that want con-operated phonographs but don't want to scrifice a lot of floor space for a regular size model."

Bill Prutting, vice president:
"Operators have been questioning me, wanting to know when Seeburg would have a new 100 selection model phonograph so that they could update many of the locations  where they have installed 100 selection Wall-O-Matics"'
(Source: Billboard, Sept 16, 1967)

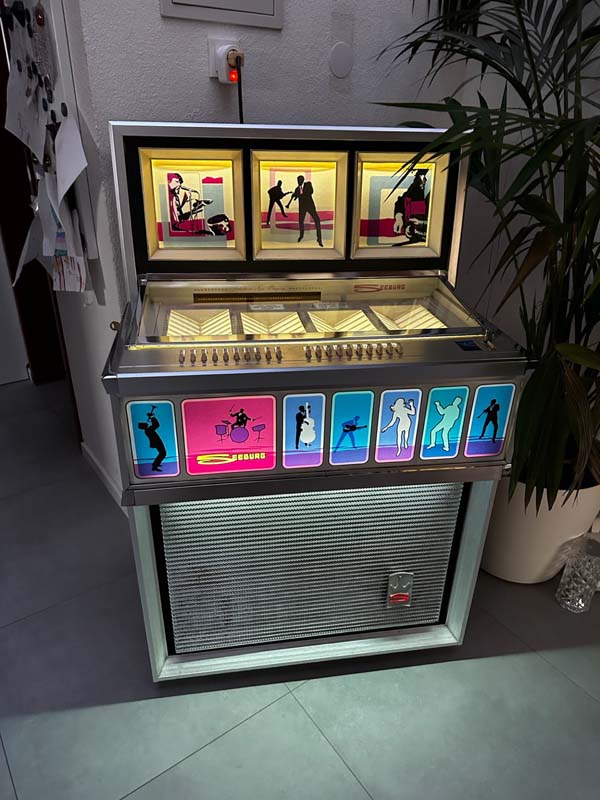

Seeburg S100 (1967)

Phono Jet





Seeburg ES100 (1967)

Fotos: Christian K.

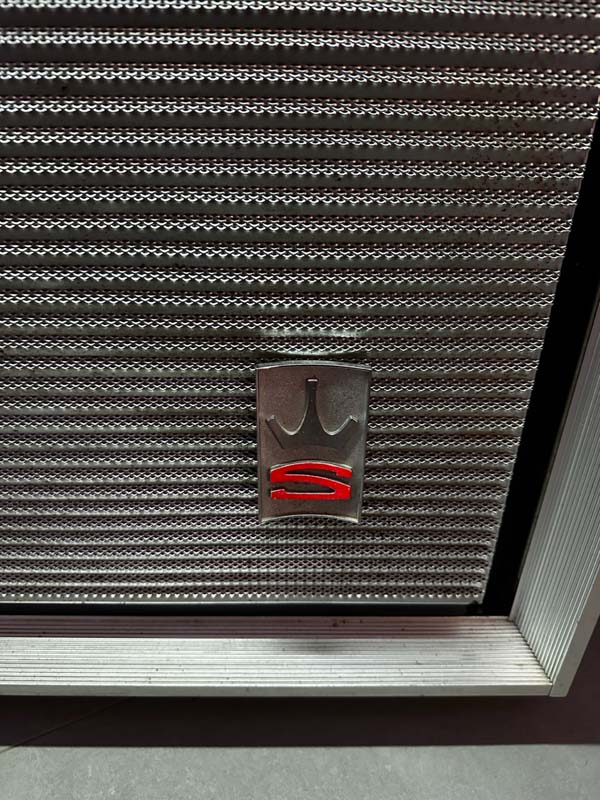

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100

Phono Jet Seeburg ES100





Öffnen des oberen Rahmens für die drei Bildmotive
Aus Seevend "Technische Anleitung Modell Jet 100":
Gleichzeitig entriegelt sich durch das Öffnen der Haube das obere Rahmenteil mit den drei Titeltaschenhalterungen. Das Rahmenteil mit den Titeltaschen kann nur dann herausgenommen werden, wenn die Stütze für die Haube in der ersten Raste festsitzt. Durch Schließen der Haube und und gleichzeitiges Anheben des oberen Rahmenteils wird die Titeltaschenhalterung, nachdem die Haube geschlossen ist, wieder verriegelt.




Technische Daten - Specifications
Wahlen / Selections 100
Lampen / Lamps Cabinet: 2x TL 19W/26"/T8   |   Credit and record indicator: GE #19

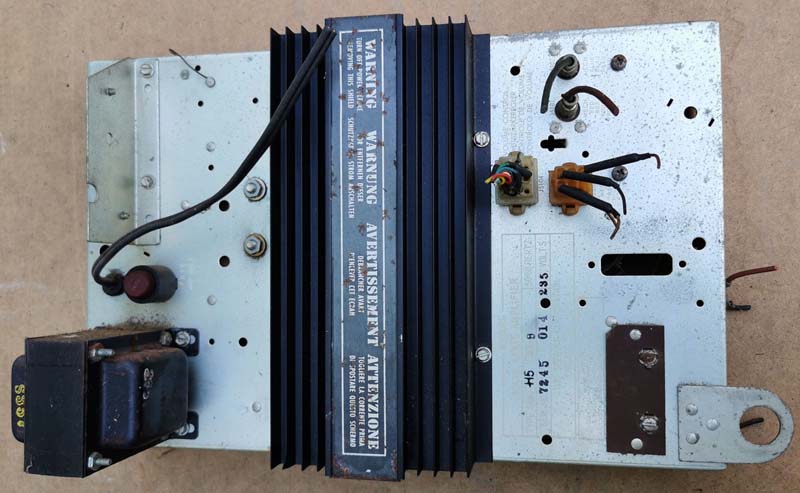

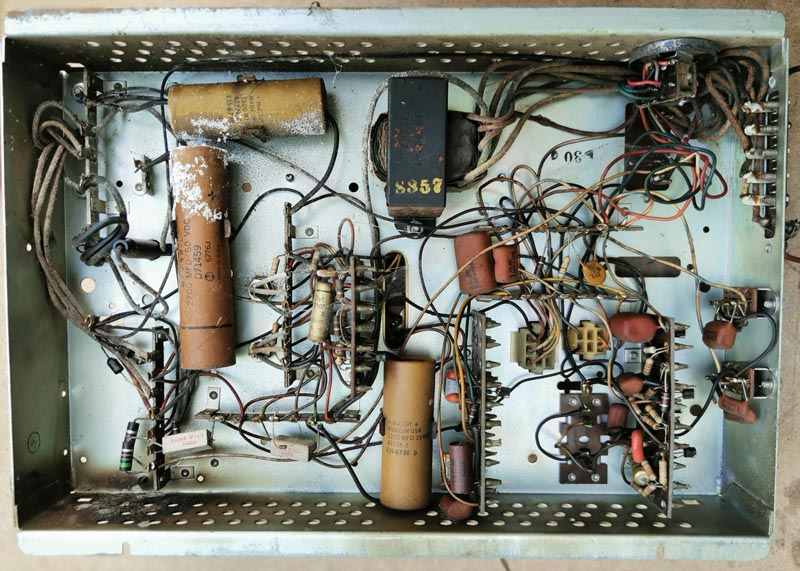

Verstärker / Amplifier SAM-1; Potentiometer 25k

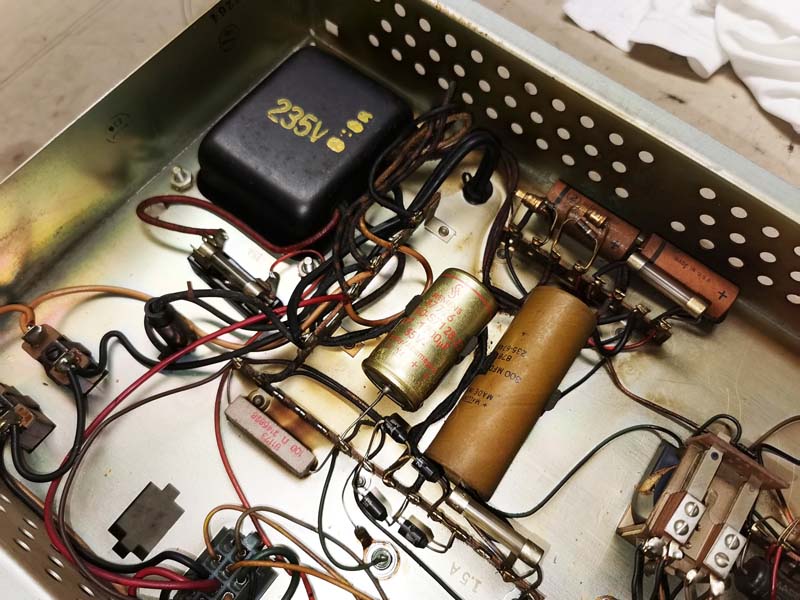

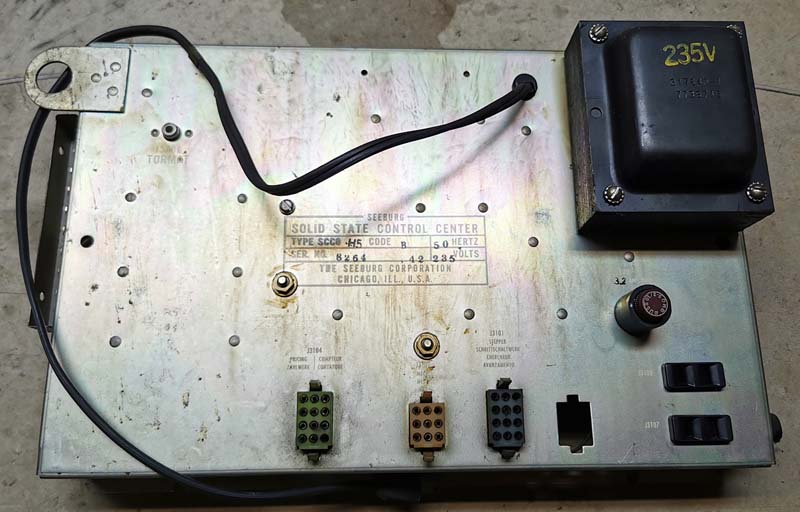

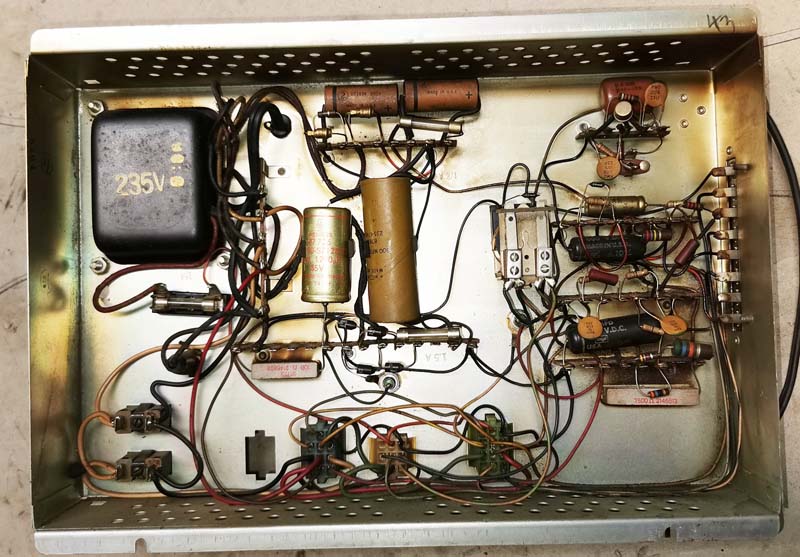

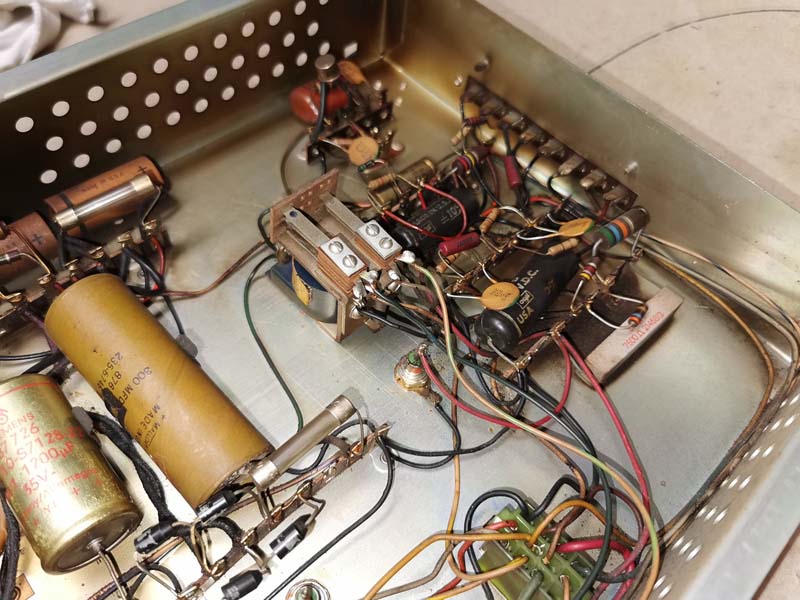

Netzteil / Power supply SCC6

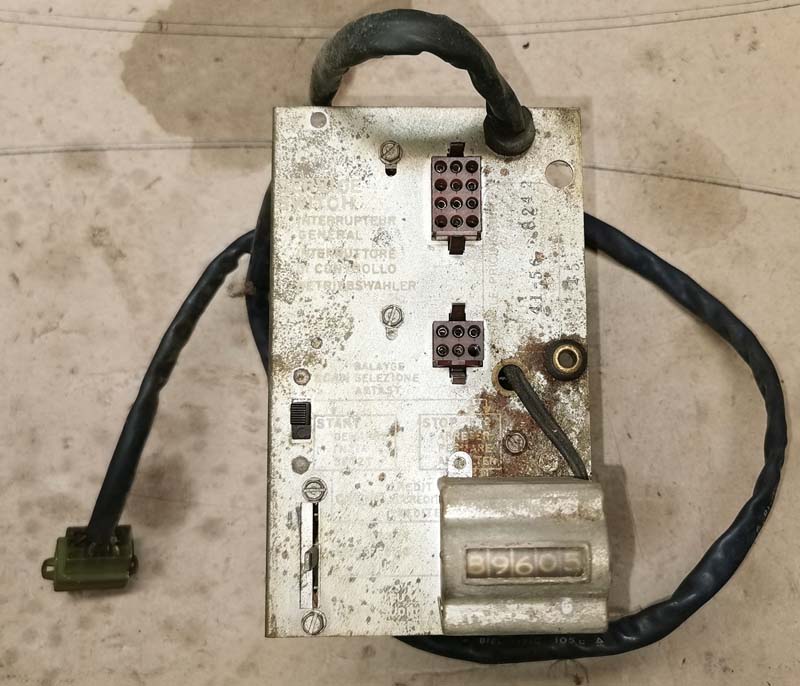

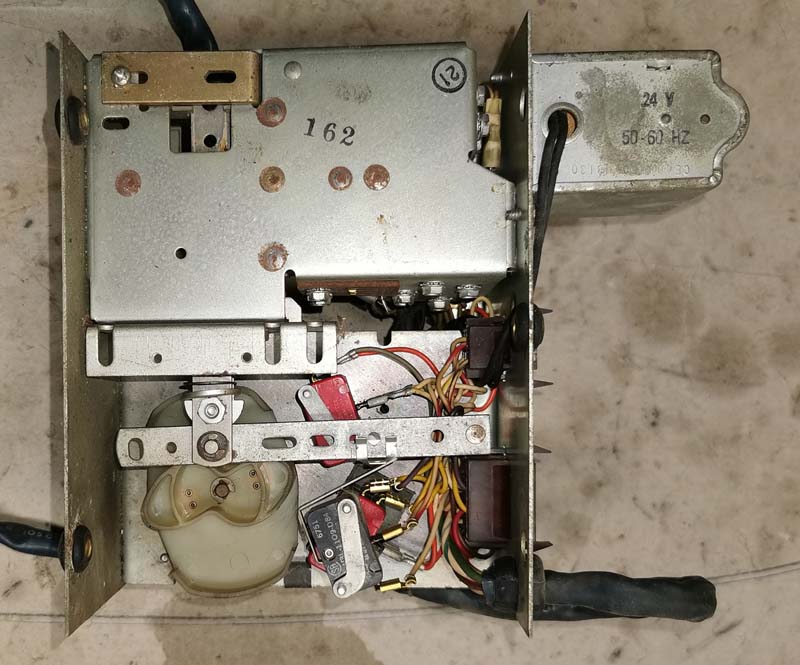

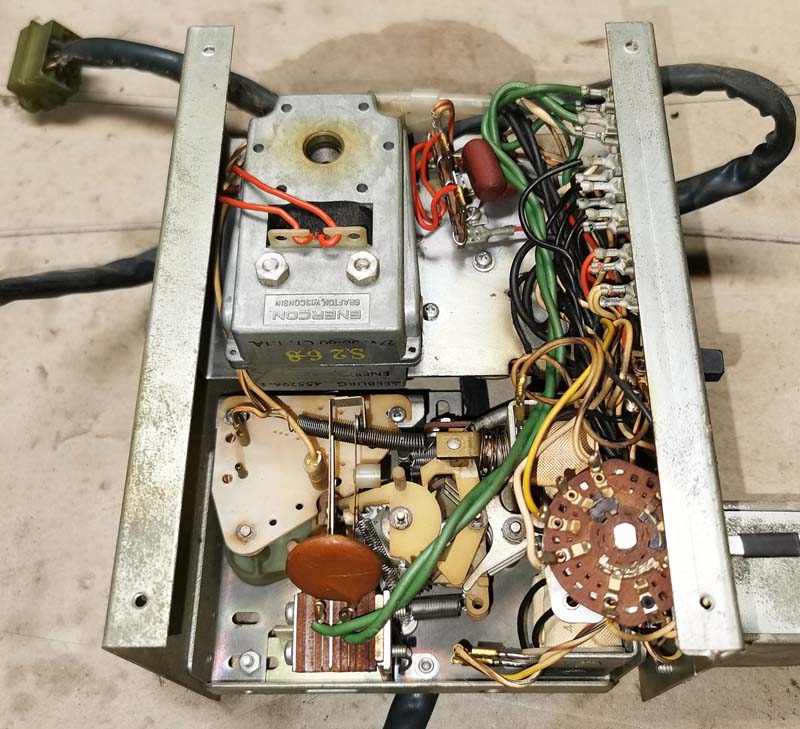

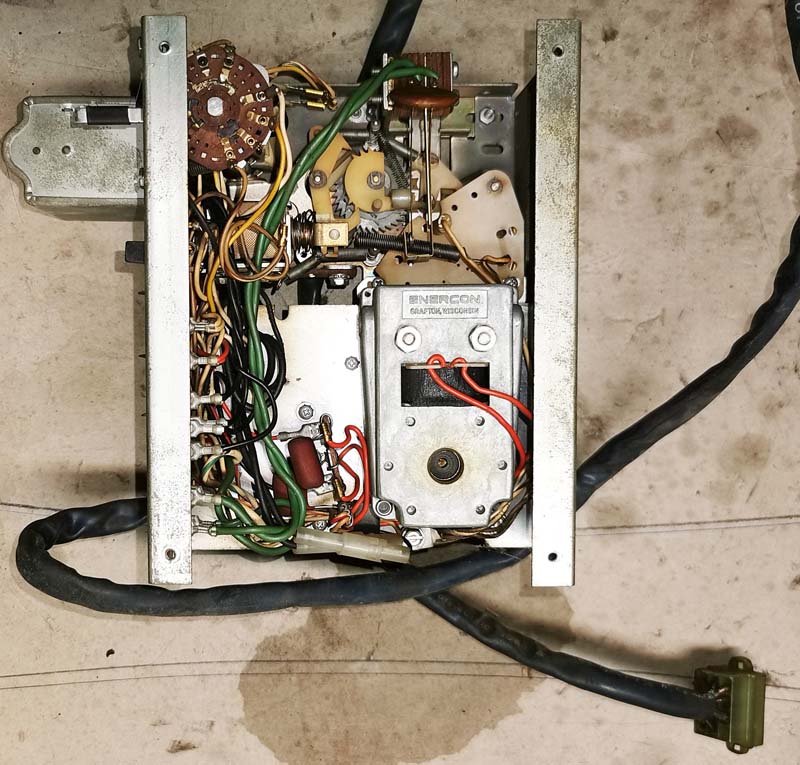

Kreditgerät / Credit unit SPU4-56
Tormat 100TM7
Electrical Selector DES3

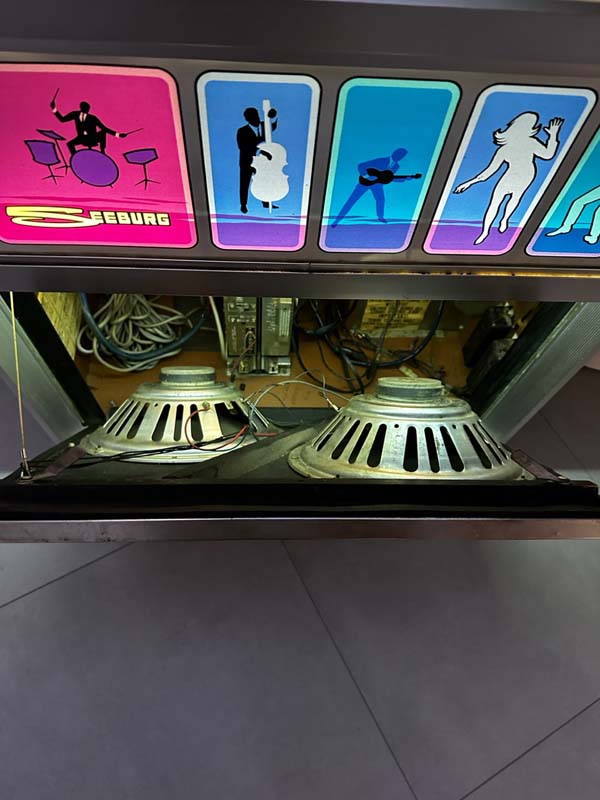

Lautsprecher / Speaker 2x 12" 5 Ohm

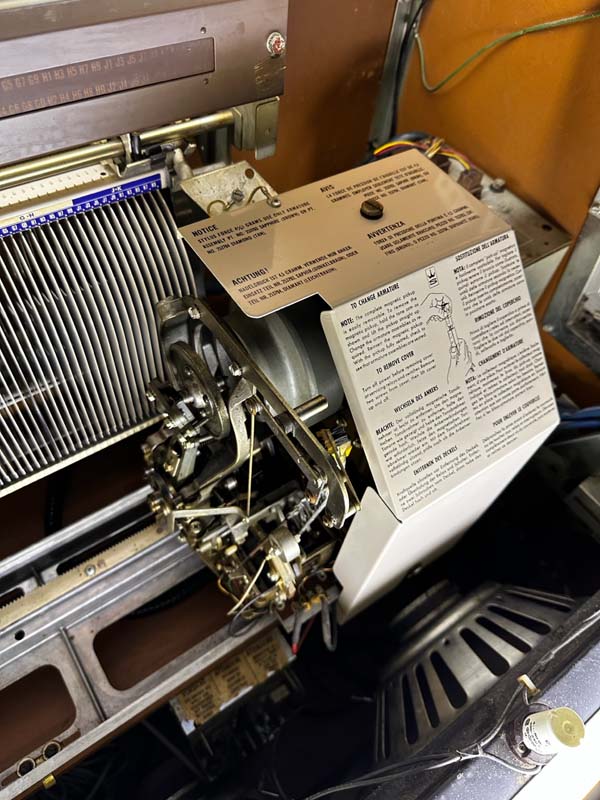

Mechanismus / Mechanism 145ST12
Tonabnehmer / Cartridge Seeburg stereo cartridge with yellow needle
Sicherungen / Fuses
Schlüssel / Key F205
Abmessungen / Size H 45-5/8 x W 30-1/2 x D 24-3/4"
Zubehör / Accessories Receiver SSU4K (60 Hz) / SSU4K-H5 (50 Hz)   |   Wallbox 3W100, Consolette SCH1   |   Stepper Power Supply PSS1
Besonderheiten / Features Volume control is also remote volume control


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
