Wurlitzer 3700

Wurlitzer Jukebox im Archiv von Jukebox-World

Wurlitzer 3700 – Americana (1972/73)

Wurlitzer 3700: 200 Wahlmöglichkeiten
Wurlitzer 3710: 100 Wahlmöglichkeiten
Wurlitzer 3760: 160 Wahlmöglichkeiten
Wurlitzer 3700-7: 3700 Deluxe mit automatischer Vorwahlprogrammierung

Mexikanische Lizenz: Sonata

Wurlitzer 3700: 200 Selections
Wurlitzer 3710: 100 Selections
Wurlitzer 3760: 160 Selections
Wurlitzer 3700-7: 3700 Deluxe with Pre-Select Programming

Mexican Licensee: Sonata

Wurlitzer 3700

Wurlitzer 3700

Wurlitzer 3710

– sorry, no photo yet –

Wurlitzer 3760

– sorry, no photo yet –

Wurlitzer 3700 Controlboxen - drei Versionen - three versions

Version 1:
Pictures courtesy of Bill Butterfield
Wurlitzer 3700

Version 2a:
Pictures courtesy of Coinopewarehouse
Wurlitzer 3700

Version 2b: Pictures courtesy of jukebox-collector; information L. Casey
Im Prinzip wie Version 2a. Jedoch mit Relais RY11 für die LP Option.		In general like version 2a. But it has the relay RY11 for the LP option.

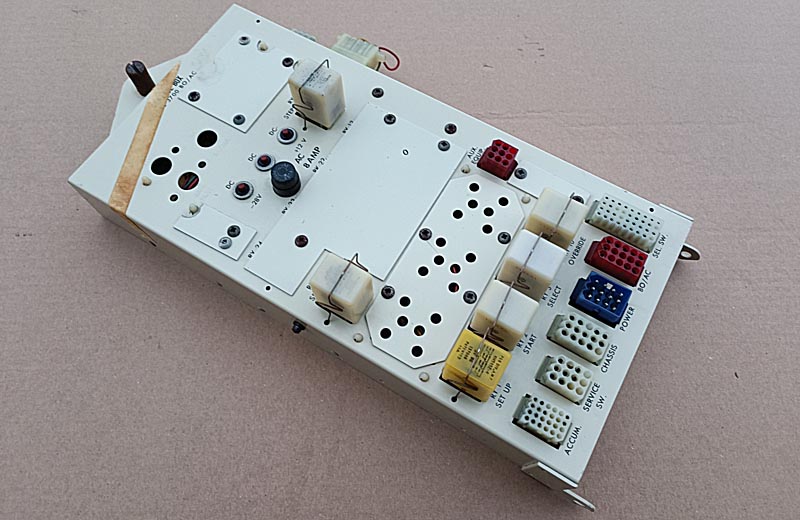

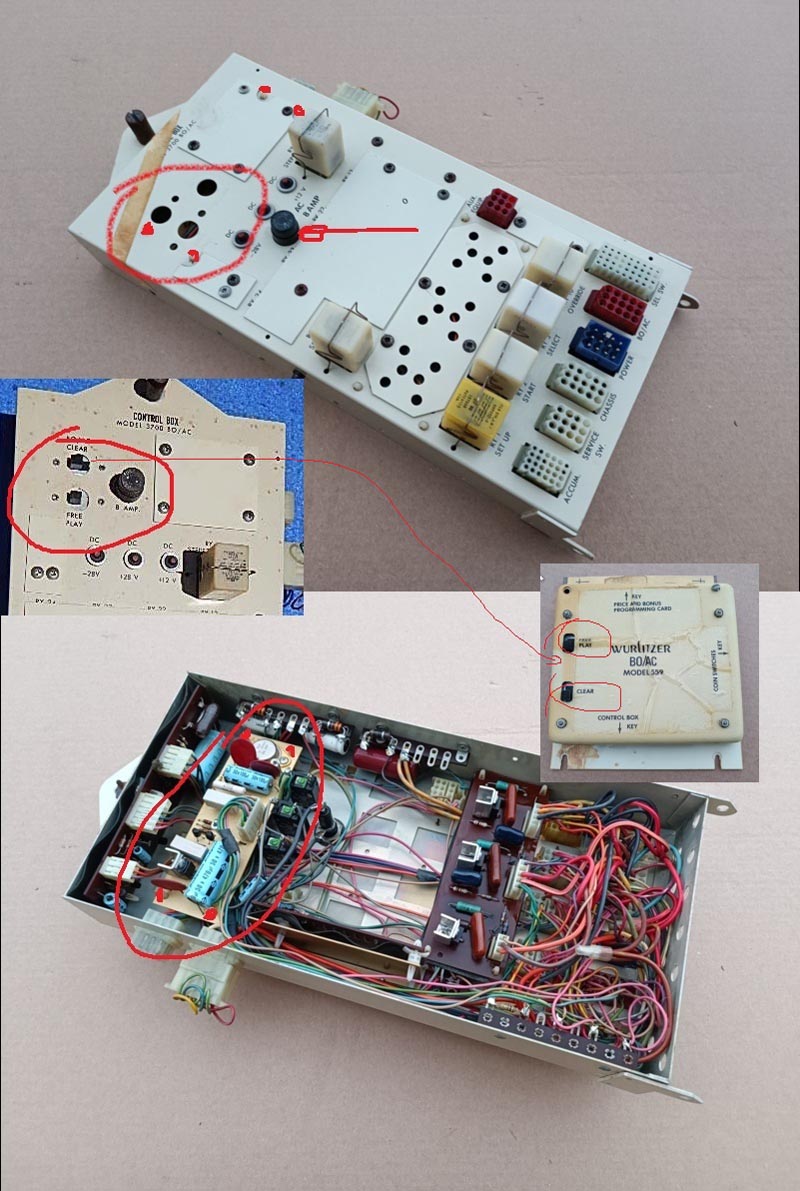

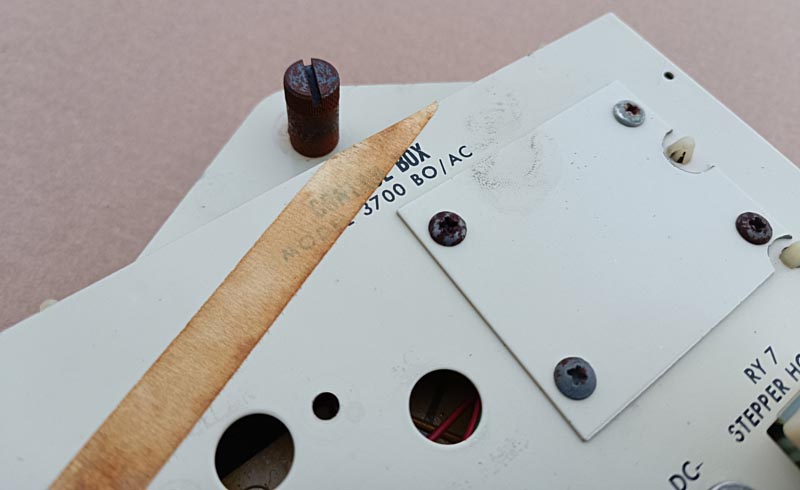

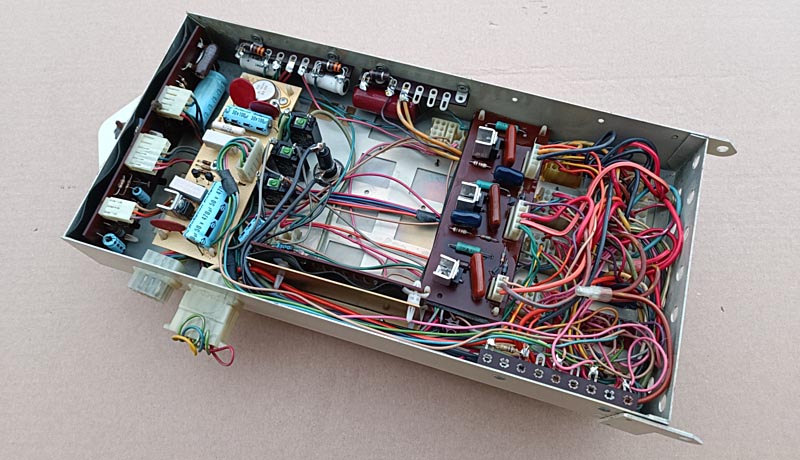

Version 3:
Pictures and information L. Casey

Modifiziert für Verwendung mit BO/AC 559 des Modells Wurlitzer 3800.

Modified for use with BO/AC 559 of model Wurlitzer 3800.

Wurlitzer 3700

Technische Daten - Specifications
Wahlen / Selections	100 / 160 / 200 - 45 & 33 rpm
Lampen / Lamps	Cabinet: TL 25W/33"/T12, TL 18W/30"/T8 \| Instruction Panel: GE#12 Selector / Record Changer: GE #1847 (BA9s/6,3V/150 mA)
Kreditgerät / Credit Unit	Control Box 3700 BO/AC 555
Netzteil / Power Supply	554
Verstärker / Amplifier	556
Tonabnehmer / Cartridge	Astatic 133 with needle N 51 or N 63
Sicherungen / Fuses	Amplifier 556: 2x 4A slo-blo Power Supply 554: 5A, 15A Control Box: 8A slo-blo
Schlüssel / Key	RW-110
Gehäuse / Cabinet
Abmessungen / Size	H 52-1/4" x D 27-3/4" x W 40"
Zubehör / Accessories	Booster 222B; Microphone Kit 220; Kit 219 Stepper 270 (100/200 sel.), 271 (160 sel.) Wallbox 5220-L/5220A-L (160/200 sel.), 5225-L/5225A-L (100 sel.) Extra speaker 5127, 5128
Besonderheiten / Features	Series 3700 Standard Series 3700 Deluxe Series 3700 L.P. Model 3700-7: With Automatic Programmer for L.P. Pre-Selection Programming

Sonata Americana

Photos courtesy of Matti M.
Americana Jukebox Sonata

Americana Jukebox Sonata

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
