Die erste Tabelle zeigt Bilder der Tonsysteme, die werksseitig von Seeburg verwendet wurden. Diese Tonköpfe wurden auch von der Firma Hecker verwendet.
►►
Die zweite Tabelle stellt mögliche Ersatzsysteme im Verlauf der Jahre dar.
►►►
Die dritte Tabelle stellt Tonsystem verwendet von Gauselmann dar.
►►►►
Die Tonabnehmer stehen nicht zum Verkauf. Die meisten Nadeln erhalten Sie im Shop.

The first table above shows those cartridges used by Seeburg in their models originally. These cartridges also had been used by the German company Hecker.
►► The second table shows possible replacements during the years.
►►► The third table shows cartridges used by German Gauselmann.

►►► The shown cartridges are not for sale. Most styli can be purchased in our Shop.
Seeburg LPC 480 Seeburg Jukebox Musikbox Juke Box
Tonnadeln - Nadeln
Seeburg-Stereo Seeburg-mono, 1 mil Seeburg T-Nadel, stereo

Needles - Styli

Seeburg: Werksseitig verwendet   –   Originally installed
Permo Point Jukebox Needle Stylus Tonnadel Musikboxh

Tonsystem / cartridge: Magnetsysteme der 30er/40er Jahre

Modelle: alle Symphonola-Modelle bis 1942

Tonnadel / stylus / needle: Osmium tipped permo point (N78-O)

Astatic N4-3sh

Tonsystem / cartridge: Astatic 4 - Kristallsystem

Modelle: 146, 147, 148

Tonnadel / stylus / needle: Astatic N4-3s (N4-3s)

j

Tonsystem / cartridge: Pickering Magnet-Tonsystem

Modelle: M100A

Tonnadel / stylus / needle:  Pickering R-150 für 78 RPM (N362-78)

Tonsystem / cartridge: Blackhead Magnet-Tonsystem (Seeburg #245789)

Modelle: M100B, M100C, HF100G, 100W, 200LU1 bis LU3, 200CU1 bis CU3, Console 200C1 und 200C2

Tonnadel / stylus / needle:  Pickering R-150 für 45 RPM (N362)

Tonabnehmer / cartridge: Redhead Magnet-Tonsystem
(Seeburg #246816 with sapphire or #246817 with diamond stylii)

Modelle: M100B, M100C, 200LU1 bis LU3, 200CU1 bis CU3, Console 200C1 und 200C2, HF100G, 100W, HF100R, 100J, V200, VL200, KD, KS, 101, L100, 161, 201

Tonnadel / stylus / needle: für rotes Monosystem (N363.07 oder N363.1)

Tonabnehmer / cartridge: erstes Stereosystem Magnet-Tonsystem
(Black: Seeburg #249730 or Red: #249755)

Modelle:
Schwarz:
220 (Channel), 222 (Channel)
Rot: Q, AQ, Y, AY, DS, LPC1, LPC480, PFEA1U (Electra), APFEA1 (Electra-Fleetwood), U100 (Mustang) und U100D (Discothèque)

Tonnadel / stylus / needle: graue T-förmige Nadel (N364)
Seeburg #249731 and 252710 resp. Pickering D3107 and S3110

Hinweis:
Seeburg hat unterschiedliche Nadelfarben für seine Modelle verwendet.
Grau: Diamant
Blau: Saphir
Rot: nur für Schallplatten mit 16 rpm (z.B. BMS)
  Note:
Seeburg used different styli colours on their models.
Grey: Diamond
Blue: Sapphire
Red: For 16 RPM records only (e.g. BMS)

j

Tonabnehmer / cartridge: Pickering, späteres Magnet-Stereosystem

Modelle Seeburg: SS 160, S-100, AP-1, AP-2, HSC-1, HSC-2, HSC-3, LS1, LS2, LS3, SE100, USC1, USC2, SX100, SL100, SPS160, FC1, FC2, SPS2, STD160, SQS160, SB100, STD2, STD3, STD4, 100-77D, 100-78D, E100-79M, SMC1, SMC2 und SMC3

Modelle Centuri HIHL: Centuri 2001

Modelle Sound Leisure: Micro, Nostalgia II, Hideaway, Regency, Romance, Broadway, Gazelle, Colonial

Tonnadel / stylus / needle: gelbe Pickering Stereonadel ST-12 (N632)

Hinweis:
Seeburg hat unterschiedliche Nadelfarben für seine Modelle verwendet. Die gelbe Nadel kann überall verwendet werden außer 6000, 6001 und 6002.



Note:
Seeburg used different styli colours on their models. The yellow one can be used instead for all models except on models 6000, 6001, 6002.


Gelb: ab SS160
Violett: nur SS160
Hellbraun: nur S100
Rot: nur 6000, 6001, 6002
Grün: SE100, SX100, SL100, 100-77D, 100-78D, 100-79M



Yellow: Starting with SS160
Violet: Only SS160
Tan: Only S100
Red: Only  6000, 6001, 6002
Green: SE100, SX100, SL100, 100-77D, 10078D, 100-79M





Mögliche Ersatzsysteme   –   Possible replacement cartridges

Die nachfolgend dargestellten Tonsystem sind Beispiele, womit die damals verwendeten Originaltonabnehmer im Laufe der Aufstellung oder zu einem späteren Zeitpunkt ersetzt worden sein können.



The following illustrated cartridges are examples for possible replacements for the originally used pickups while operating the jukebox or at a later date for any reason.


Astatic 51

Tonabnehmer / cartridge: Astatic 51 - Keramik


Modelle:
Diesen Tonabnehmer findet man u.U. in verschiedenen Schellack-Musikboxen, die im Nachhinein mit einem leichteren Tonarm ausgestattet oder auf 45 U/Min. umgerüstet wurden.



Models:
This cartridge can be found occasionally in various 78 rpm jukeboxes which either have gotten a light-weight tonearm at a later date, or had been converted for playing 45 rpm records.


Tonnadel / stylus / needle: Astatic N-29
N213-32 (45 RPM), N213-15 (78/45 RPM), N213-46 (78 RPM)


Tonsystem / cartridge: Thorpe

Modelle: M100B, M100C, HF100G, 100W, HF100R, 100J, V200, VL200, KD, KS, 101, L100, 161, 201

Tonnadel / stylus / needle:  Astatic N2-SD (N2641)

Tonsystem / cartridge: Arista 2080-I

Modelle: M100B, M100C, HF100G, 100W, HF100R, 100J, V200, VL200, KD, KS, 101, L100, 161, 201

Tonnadel / stylus / needle:  Vaco-Ronette ST-7, Ronette BF40 (N348), Ronette TO284


Tonnadeln:
Man findet es sowohl mit der Ronette BF40 (N348) als auch Ronette TO284 (N346-D).
Die in den Systemen links eingesetzte Tonnadel ist die Vaco-Ronette ST-7.



Needles:
Can be found both with needle Ronette BF40 (N348) or Ronette TO284  (N346-D).
The installed stylus in shown cartridges left is the Vaco-Ronette ST-7.



Tonsystem / cartridge: Varco-Vaco, Atlas, ABC

Modelle: M100B, M100C, HF100G, 100W, HF100R, 100J, V200, VL200, KD, KS, 101, L100, 161, 201

Tonnadel / stylus / needle:  Ronette TO284 (N346)

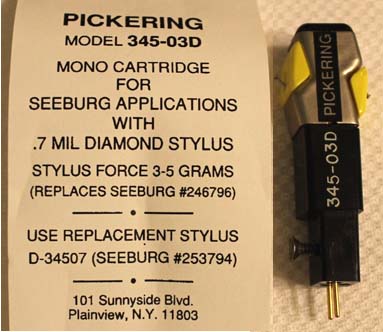

Tonabnehmer / cartridge: Pickering 345-03D, späteres Mono-Ersatz-Magnetsystem bzw. Seeburg V-204


Dieses Tonsystem ist ein späteres Ersatz-Monosystem und kann die o.g. Blackheads und Redheads für die Modelle M100B bis 201 ersetzen.
Tonnadeln: gelbe Nadeln N632



This cartridge, also known as Seeburg V-204, is a late replacement mono cartridge and replaces Blackheads and Redheads in models M100B to 201.
Needles: Yellow wedge type N632.





Gauselmann: Werksseitig verwendet   –   Originally installed
Tonabnehmer / cartridge: Merula STC 488 (sog. grünes Gauselmann-Keramiksystem)

Modelle: Melodie

Tonnadel / stylus / needle:  Merula STC 488 (N 743)

Gauselmann hat i.d.R. in den Umbauboxen  mit Seeburg Laufwerken diesen keramischen Tonabnehmer als Ersatz für das "Redhead" - ein Mono-Magnetsystem - verwendet. Dafür wurden Anpassungen am Eingang des Verstärkers vorgenommen.



In general Gauselmann used this ceramic cartridge in their converted and re-styled jukeboxes with Seeburg mechanisms as a replacement for mono magnetic cartridge "Redhead". Modifications to the input stage of the amplifier had been made.

Tonsystem / cartridge: Blackhead

Modelle: M100B, M100C, HF100G, 100W, 200LU-1, 200CU-1

Tonnadel / stylus / needle:  Pickering R-150 für 45 RPM (N 362)

Tonabnehmer / cartridge: Readhead

Modelle: M100B, M100C, 200LU-1P, 200CU-1P, HF100G, 100W, HF100R, 100J, V200, VL200, KD, KS, 101, L100, 161, 201

Tonnadel / stylus / needle: für rotes Monosystem (N 363)


Die erste Tabelle oben zeigt Bilder der Tonsysteme, die werksseitig von Seeburg verwendet wurden.Diese Tonköpfe wurden auch von der Firma Hecker verwendet.
►►►
Die Tonabnehmer stehen nicht zum Verkauf. Die meisten Nadeln erhalten Sie im Shop.

The first table above shows those cartridges used by Seeburg in their models originally. These cartridges also had been used by the German company Hecker.

►►► The shown cartridges are not for sale. Most styli can be purchased in our Shop.

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
