ROWE/AMI JBM - Tropicana 1963/64

Introduced Oct. 1963

Mechanismus konnte von 200 auf 100 und 160 Wahlen umgebaut werden
auch als Lizenzbau durch National Instruments Pty. Ltd, Australia

Mechanism could be converted from 200 to 100 and 160 selections
Also built under license by National Instruments Pty. Ltd, Australia

ROWE/AMI JBM - Tropicana

JBM-Tropicana

Photos courtesy of Franco
JBM-Tropicana

JBM-Tropicana

Photos courtesy of Geir
JBM-Tropicana

JBM-Tropicana

Position der 20 Watt Lampe beim Mechanismus Chassis
Position of 20 Watt lamp at mechanism shelf

Technische Daten - Specifications
Wahlen / Selections	200
Lampen / Lamps	Door: 25W/28"/T12 \| Mech: 20W/24"/T12 \| Upper cabinet: 25W/T12/33" \| Credit: # 47 Animation: BA15d 110V/90mA/10W
Verstärker / Amplifier	USA: Power Amp R-2620: 2x 12AX7, 5U4GB, 4x 7868 Control Amp R-2680: 12AT7, 2x 6AW8A, 2x 7025 Potentiometer: 2x10 KΩ	AUS - set up for 240V: Power Amp R-2620A: 2x 12AX7, 5U4GB, 4x 7868 Control Amp R-2680A-B: 12AT7, 2x 6AW8A, 2x 7025/ECC83 Potentiometer: 2x10 KΩ
Netzteil / Power supply	401-05218
Kreditgerät / Credit unit	Up to SN* 704444: # 605-1473 \| SN* 704445 and up: # 601-03300
Lautsprecher / Speaker	12" AlNiCo V magnet low freq. \| 4"x6" AlNiCo V magnet high freq. \| 6"x9" Mid Range (2)
Mechanismus / Mechanism	1100 - part number 606-03000
Tonabnehmer / Cartridge	Shure M-77DA with stylus Shure N77
Sicherungen / Fuses	Amplifier: 2x 2.8 A \| Junction box: 8A MDL, 2x 2.8 A \| Credit unit: 600 mA
Schlüssel / Key	C-440A
Abmessungen / Size	138 x 87 x 70 cm / 54-1/16 x 34 x 27-1/4"; 150 kg
Zubehör / Accessories	Extra Speaker EX600 RC800 Multiple Speaker RVC RC700 Individual Speaker RVC ("L" pad) RC600 Individual Speaker RVC (Flush mount "L" pad) R2015A Wireless speaker Stepper CFA for use with 200 sel. wallboxes AMI, Seeburg, Rock-Ola Stepper CFD for use with 100 sel. wallboxes Seeburg Wallbox WQ200 Aux. Power Supply PL-10A Conversion Kit 200-65018 (160 and 100 sel. operation) Switch kit (automatic cncel when no record is placed on TT)
Besonderheiten / Feature	Mechanism could be converted from 200 to 100 and 160 selections Optional walnut wood-grain front grill panel New top album hits

*SN = Seriennummer - serial number = numéro de série

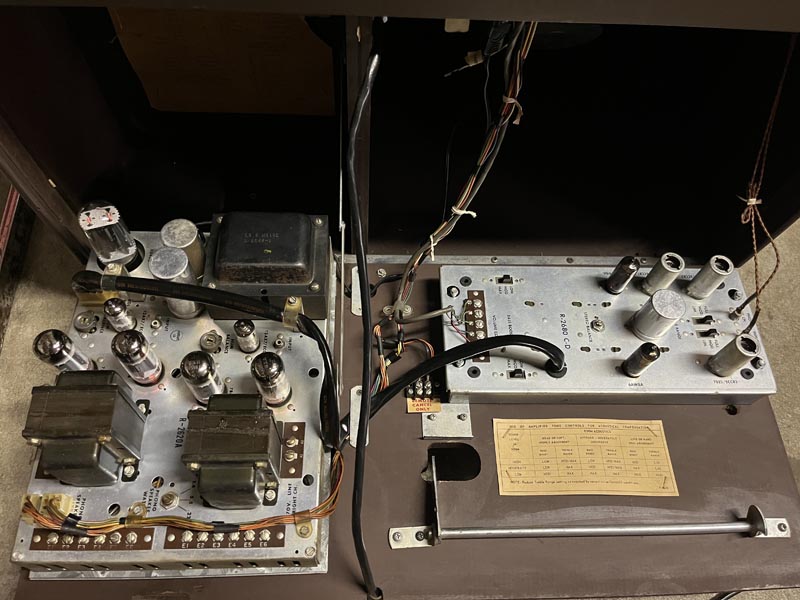

Control Amplifier R2680A-B & power Amplifier R2620A - Australian version set up for 240 V

photos courtesy Ken Reed
AMI Rowe Juekbox Musikbox JBM Tropicana

AMI Rowe Juekbox Musikbox JBM Tropicana

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
