Sachsenklang M3 (Baujahr 1965)

Copyright

Firma / manufacturer: Böhm-Automatic, Glauchau (ehem. DDR / former GDR)
80 Wahlmöglichkeiten / selections

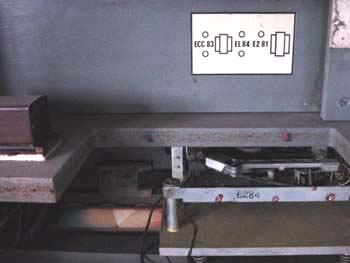

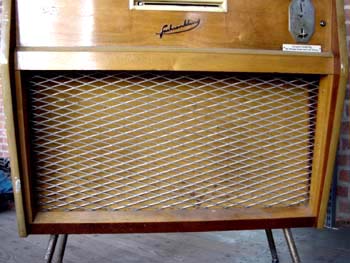

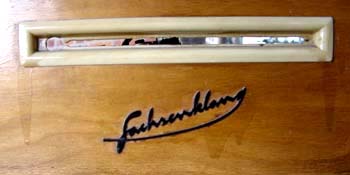

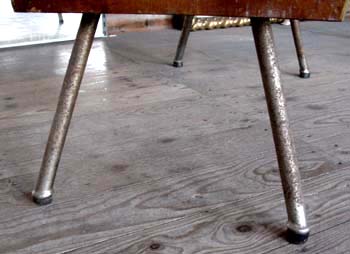

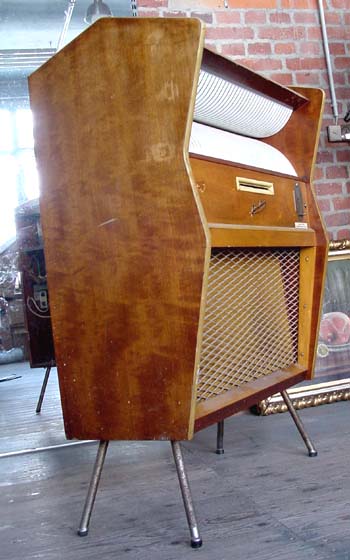

Sachsenklang M3 – Originalzustand / original condition

Infos und Bilder: Bernd Weiß
Sachsenklang Sachsenklang Sachsenklang
Sachsenklang Sachsenklang Sachsenklang

Sachsenklang Sachsenklang Sachsenklang
Sachsenklang Sachsenklang Sachsenklang

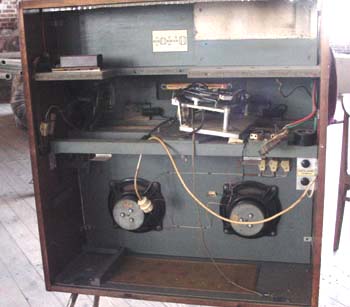

Es fehlen Verstärker und Kasse - amplifier and cash box are missing

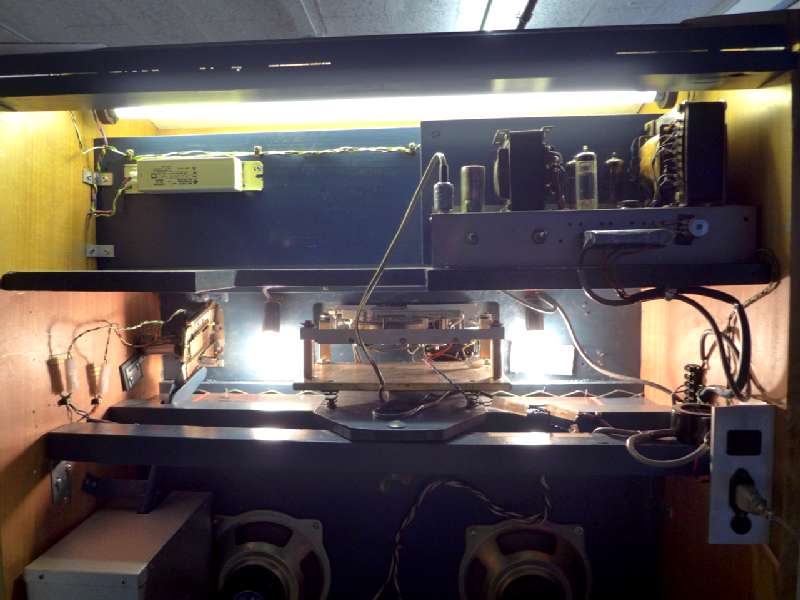

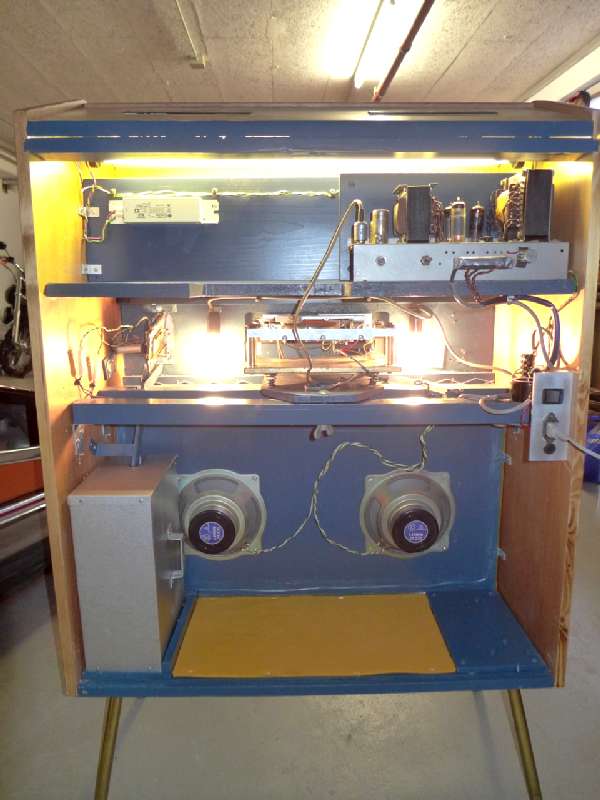

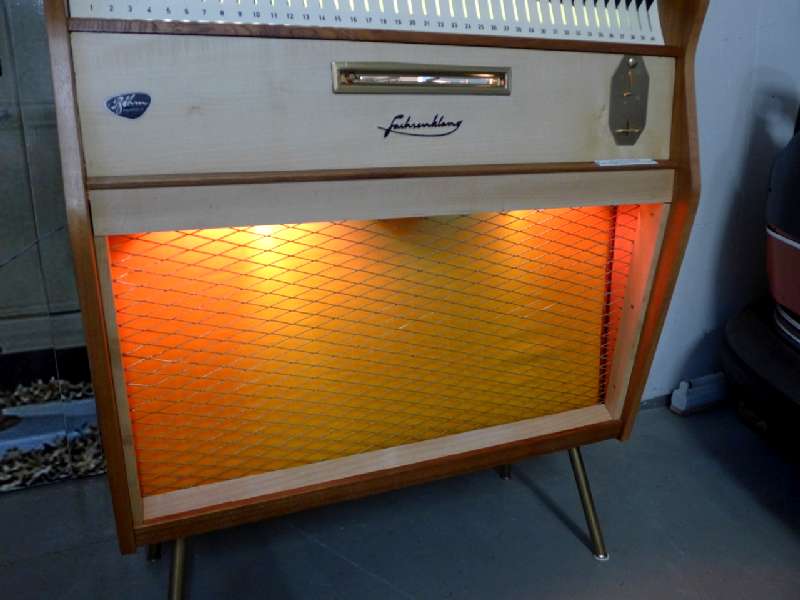

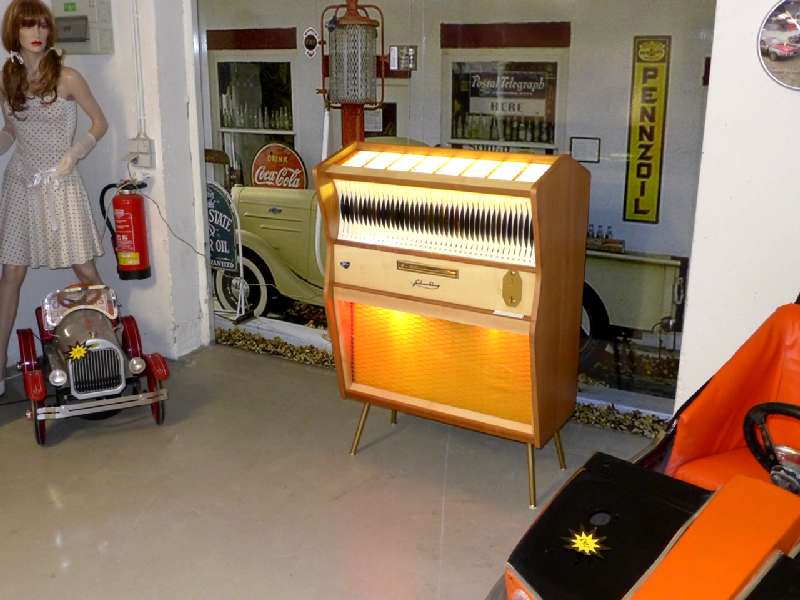

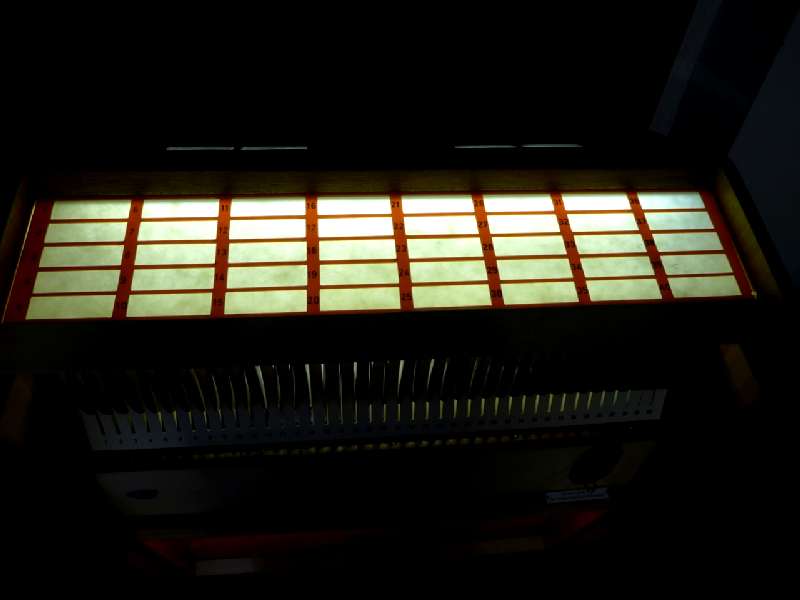

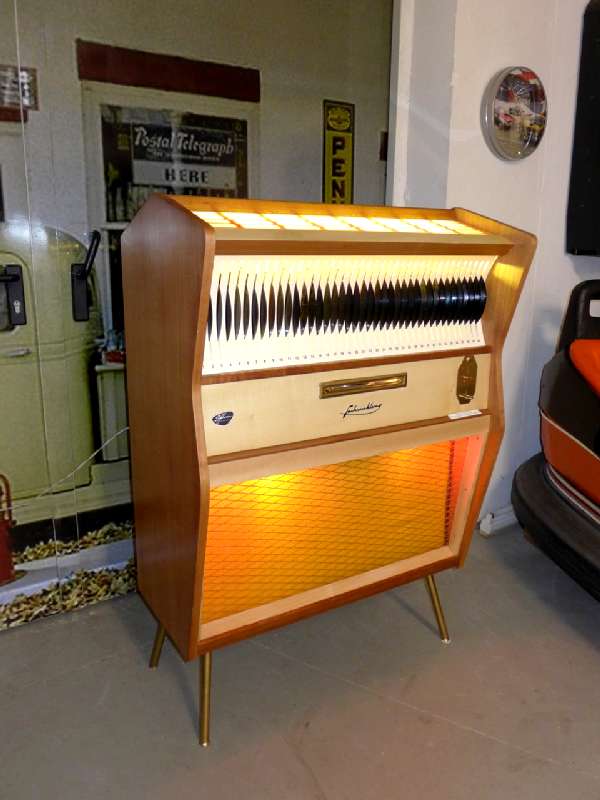

Sachsenklang M3 – neu aufgebaut / new reconditioned

Bilder: Blackforest Warehouse

Sachsenklang

Sachsenklang

Sachsenklang

Sachsenklang

Sachsenklang

Sachsenklang

Sachsenklang

Sachsenklang

Sachsenklang

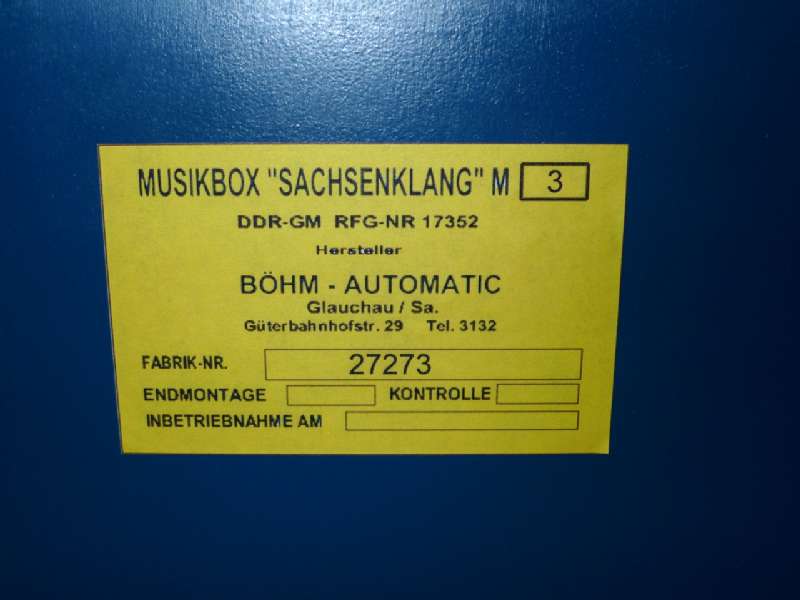

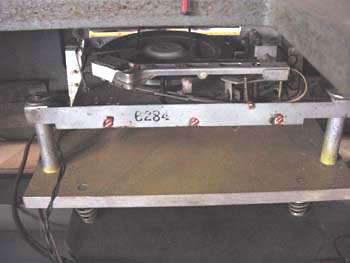

Die Fabriknummer ist (vermutlich) nicht die Seriennummer bei diesem Gerät. Zumindest paßt sie nicht in den Nummernkreis der 1965er Modelle.
Die Nummer stand aufgemalt/aufgedruckt (jedoch nicht von Hand sondern maschinell) auf der Holzrückseite des Gehäuses.
Diese wurde bei der Rekonstruktion dieser Sachsenklang M3 einfach übernommen.



The shown Fabrik-Nr. may (probably) not have been the serial number of this model. At least it does not match the number range used with 1965 Sachsenklan M3 mdoels.
The shown number was printed (by a machine, not manually) on the wooden back of the cabinet.
With this reconstruction this number was simply used.

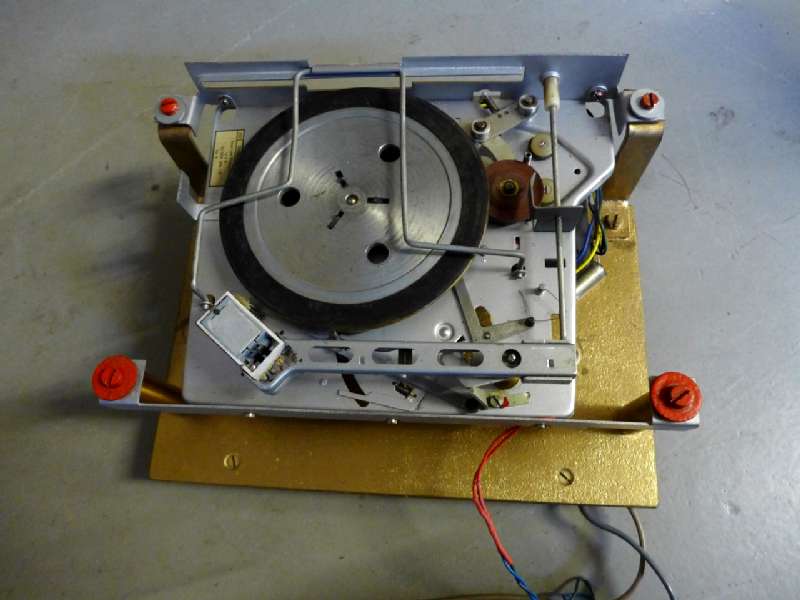

Laufwerk – carriage

Bild: René Hauffe
Sachsenklang



Technische Daten - Specifications
Wahlen / selections 80
Lampen / lamps

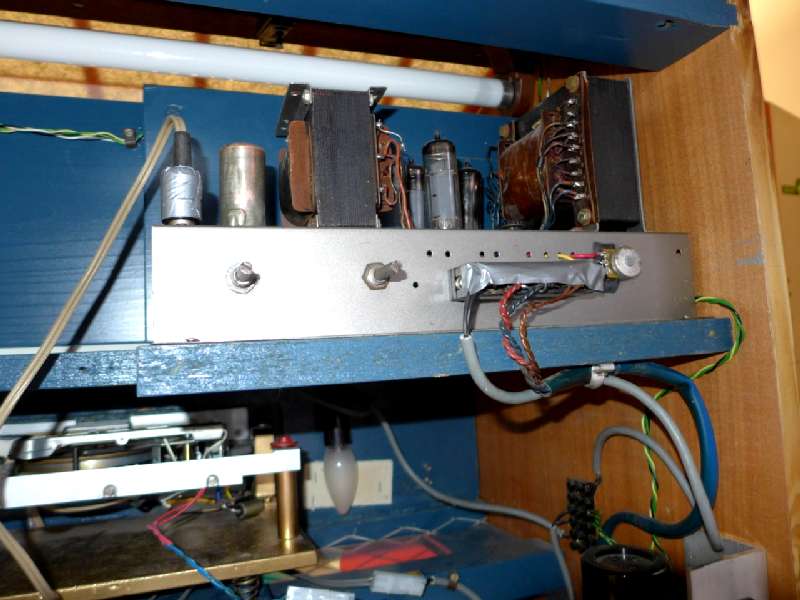

Verstärker / amplifier PGH Rundfunk-Fernsehen Glauchau 10 W, NF-Verstärker K 57, 220 V, 03 A, 50 Hz
Autom. Plattenspieler /
automatic record player
VEB Funkwerk Zittau
Typ A 30 / 125/220 V, 50 Hz, 13 W
VEB Funkwerk Zittau
Type A 30 / 125/220 V, 50 Hz 13 W

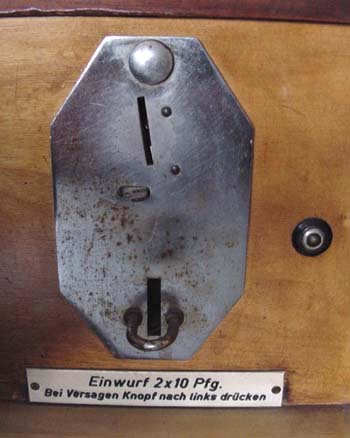

Münzeinwurf / coin entry M4; Maße Grundplatte 5x12 cm
Gesamtlänge nach hinten (in die Box rein) 12,5 cm
M4; size of base: 5x12 cm
length to rear: 12.5 cm

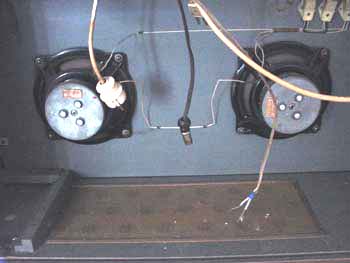

Lautsprecher / speaker 2x  4 Watt 6 Ohm, rund - VEB Elektroakustik Leipzig L 2158 PB
Tonabnehmer / cartridge M4 (Mono) Ziphona Zittau

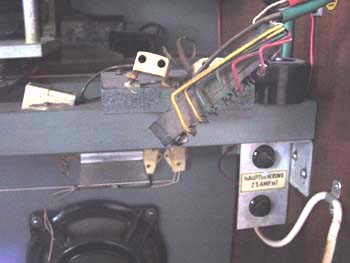

Sicherungen / fuses
Schlüssel / key
Abmessungen / size

B: 84cm H: 101cm, T: 51cm

W: 84cm H: 101cm, D: 51cm
Zubehör / accessories Fernregler: Aufputz, Kombinat VEB Elektronische Bauelemente Betriebsteil Klötze: 0,75 W, 12,8 K Ohm
schwarzes Bakelit Gehäuse; Ø  ca. 7cm,
Höhe: unterer Rand bis oberer Rand ohne Drehknopf ca. 4,5cm;  Drehknopf Höhe: ca. 2,5cm
Zusatzlautsprecher L2153PBK
Rem Volume Control: finery, Kombinat VEB Elektronische Bauelemente
Betriebsteil Klötze: 0,75 W, 12,8 K Ohm
cabinet black bakelite ; Ø ca. 7cm,
height: lower to upper rim without knob ca. 4.5cm
knob height: ca. 2,5cm
extra speaker L2153PBK
Besonderheiten / specialties Die Schallplatten werden von Hand gewechselt - sog. Halbautomat semi-automatic jukebox
Preis / price production costs 1800 GDR Mark; sales price 4800 GDR Mark
Seriennummer / serial number 3500 - 3999

Infos: René Hauffe
