Lyric

Deutsche Wurlitzer Musikboxen im Archiv von Jukebox-World
Lyric (1961-62)		Copyright
Lyric M: manuelle Wahl mittels Wahlrad, 100 Wahlen - 1961-62 Lyric E: elektrische Wahl über Tastatur, 100 Wahlen - 1962 Notomat, Italy - Lyric M Designer: Manuelle Wahl: Fred H. Osborne & Robert S. Tuttle, Patent 3,116,056 - angemeldet 1960 Kreditgerät für Spitzenschlager-Automatik: Wilhelm Foekel, Patent DE1,288,833 - angemeldet 1961		Lyric M: Manual selection wheel, 100 selections - 1961-62 Lyric E: Electrical selection, 100 selections - 1962 Notomat, Italy - Lyric M Designer: Manual selection: Fred H. Osborne & Robert S. Tuttle, patent 3,116,056 - filed 1960 Credit-Unit for Top-Tunes-Feature: Wilhelm Foekel, patent DE1,288,833 - filed 1961

Lyric M (1961-62)

Lyric M Deutsche Wurlitzer

Foto zur Verfügung gestellt von Martin Desgranges
Lyric M Deutsche Wurlitzer

Fotos: delafunk

Lyric M Deutsche Wurlitzer

Lyric M Deutsche Wurlitzer
Verstärker P38 - Modelle ab Seriennummer 2070001

Lyric M Deutsche Wurlitzer

Lyric M E Fernregler Deutsche Wurlitzer
Remote Vol. Control

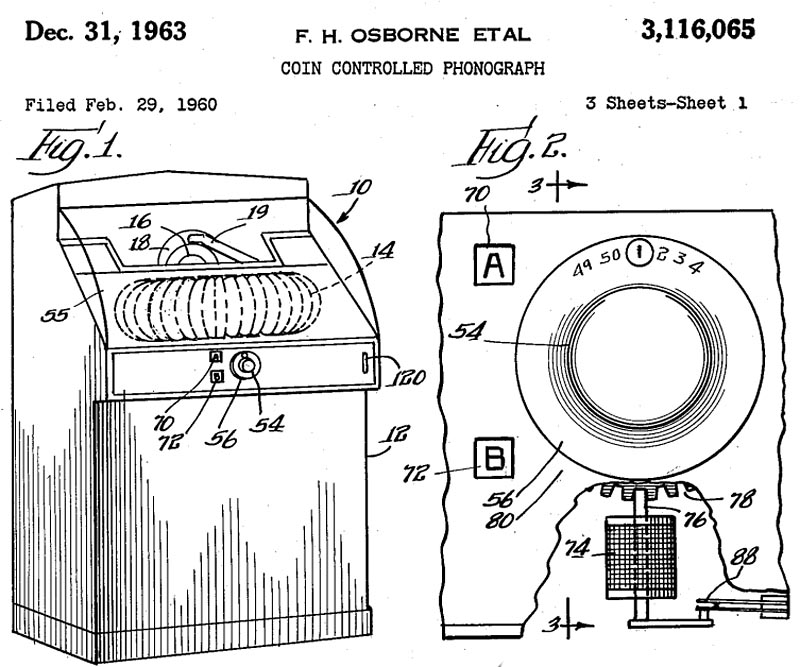

Patent Coin Controlled Phonograph - Designer Fred H. Osborne and Robert S. Tuttle

Lyric M Deutsche Wurlitzer Patent Osborne Tuttle

Die vorliegende Erfindung betrifft münzbetriebene automatische Plattenspieler oder Musikboxen.
Ein Ziel der Erfindung ist es, einen verbesserten münzbetriebenen Plattenspieler bereitzustellen, bei dem die Auswahl der abzuspielenden Schallplatten vom Kunden mittels einer verbesserten und stark vereinfachten Steuerung für die Schallplattenauswahl gesteuert wird, die sich durch eine äußerst effiziente und zuverlässige Funktionsweise auszeichnet. [...]

The present invention relates to coin controlled, automatic phonographs or jukeboxes.
One object of the invention is to provide an improved coin controlled phonograph in which the selection of records for playing is controlled by the customer by means of improved and highly simplified record selection control structure having an exiremely effcient and deendable mode of operation. [...]

Lyric E (1962)

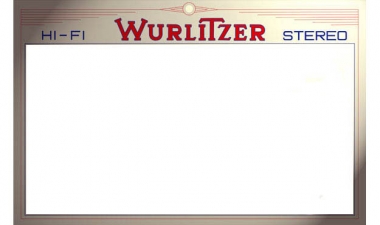

Hinweis: die Frontscheibe ist vom Nachfolgermodell. Ursprünglich wurde diese Lyric mit einer rot verspiegelten Scheibe ausgeliefert. Im Verlauf der (Aufstell) Jahre gab es dann aber nur noch die des Nachfolgermodells als Ersatzteil.

Note: The front glass is from the successor model. Originally this Lyric was delivered with a red mirrored glass. But within the years (of operation) only the one from the successor model was availabe as a spare part.

Photo courtesy of Olivier H.
Lyric E Deutsche Wurlitzer

Verstärker P-38

Amplifier P-38 (1961-62)

Diesen Verstärker gab es in fünf Varianten:

bis Seriennummer* 61651
bis Seriennummer* 61690: 24VDC für Wechslermotor, 24VAC für Plattentellermotor
bis Seriennummer* 2040000: einige Veränderungen im Röhrenteil; ab Seriennummer 1211490 einpoliges VR-Relais (#18); Wegfall des 43V Anschlusses an Trafo
bis Seriennummer* 2070000: Lötösenleiste #8 im Bild; VR-Relais liegt einseitig an -24V
Seriennummer* 2070001 ff - siehe hier

* Seriennummer der Musikbox Lyric

This amplifier exists in five versions:

Up to serial number* 61651
Up to serial number* 61690: 24VDC for changer motor, 24VAC for turntable motor
Up to serial number* 2040000: some changes within valve circuits; single pole relay (#18) with serial number 1211490 upwards; 43V tapping at transformer was omitted
Up to serial number* 2070000: three solder lug with jumper wire #8; mute relays coil at -24V
Serialvnumber* 2070001 and up - see here

* Serial number of Lyric jukebox

Verstärker P-38
für Lyric Modelle ab Seriennummer 2070001

Amplifier P-38
Used with Lyric models serial number 2070001 and up

Technische Daten - Specifications
Wahlen / Selections	100
Lampen / Lamps	Cabinet: TL 16W / 29" / T8 Credit: E10 24V / 0,05A / 1.2W
Verstärker / Amplifier	P 38: 4x ECL 86 - up to serial number 2070000 Potentiometer: 2x 500k
Lautsprecher / Speaker	2x 12" 8 Ω 10 Watt
Tonabnehmer / Cartridge	Schuman-Merula with needle Merula STC 480
Sicherungen / Fuses	Amplifier P38 up to SN 2040000: 6A, 3A (230V) / 6A (120V), 3A, 4A Amplifier P38 up to SN 2070000: 6A, 4A, 3A, 2A, 300 mA Amplifier P38 up to SN 6020001: 6A, 300mA, 6A, 4A
Schlüssel / Key	WUA1
Abmessungen / Size	82 x 128 x 69 cm / 32 x 50 x 27"
Zubehör / Accessories	Remote Vol. Control Top-Tunes-Feature (introduced in 1962)
Besonderheiten / Features	Lyric M: Manual select with manual wheel Lyric E: Electrical select with pushbuttons
Neupreis / Price 1961	2595 DM
Designer	Fred H. Osborne & Robert S. Tuttle, US3,116,056 - filed 1960

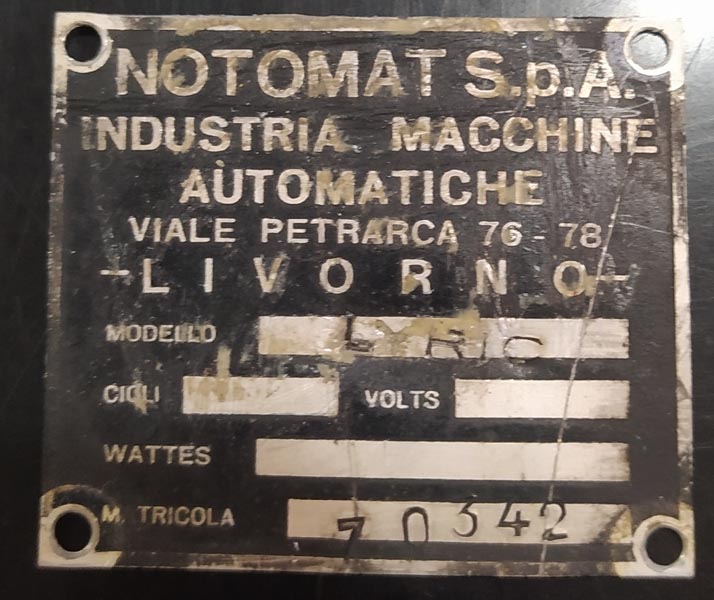

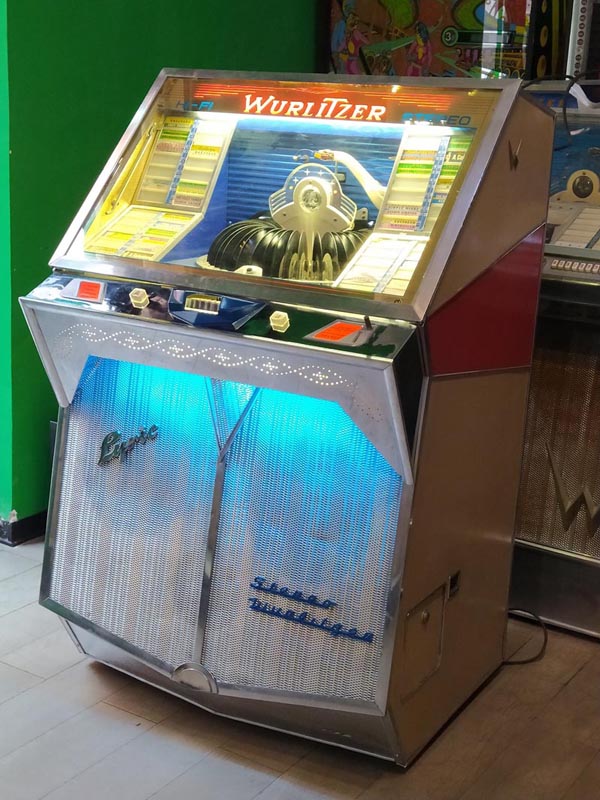

Notomat Lyric M

Pictures and information courtesy of Fabrizio

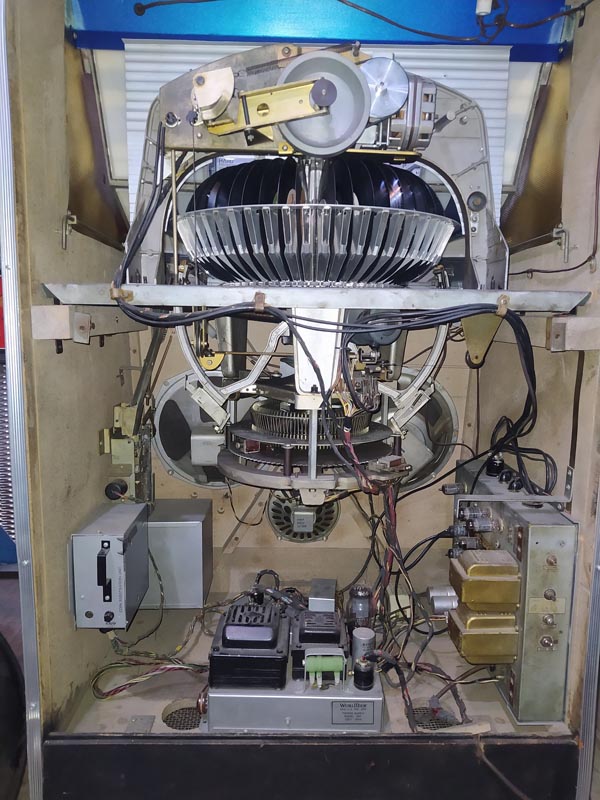

Mechanics from Wurlitzer 2300, 104 selections
Notomat Wurlitzer Lyric M Jukebox Musikbox

Notomat Wurlitzer Lyric M Jukebox Musikbox

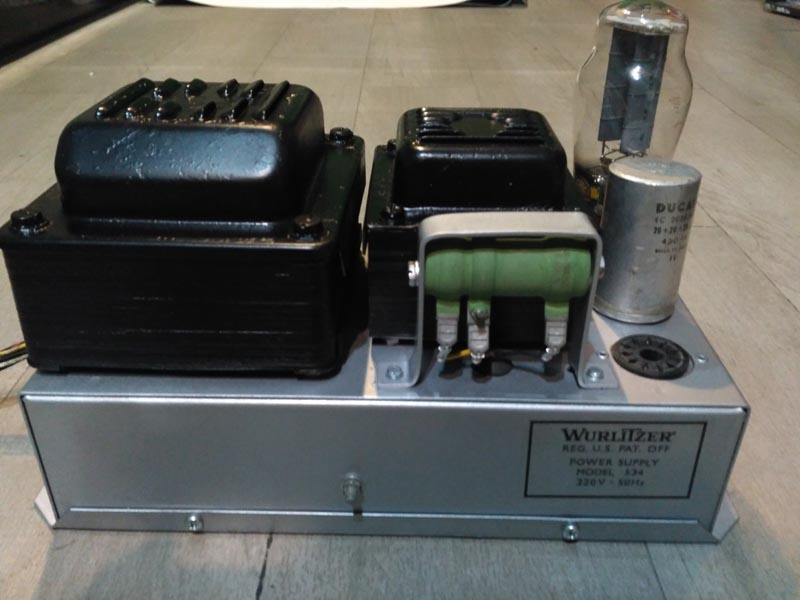

Power Supply 534
Notomat Wurlitzer Lyric M Jukebox Musikbox

Notomat Wurlitzer Lyric M Jukebox Musikbox

Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
