Seeburg Jukeboxes im Archiv von Jukebox-World

Seeburg 161   •••   Seeburg 201 (1958)
Gauselmann Melodie (1964?)

Copyright



Es gab jeweils vier verschiedene Variationen der 161 und 201
:
201/161D: Dual Pricing System (DPU1)
201/161DH: Dual Pricing + Half Dollar (DPU1 + HDU1)
201/161S: Single Pricing System (SPU1)
201/161SH: Single Pricing + Half Dollar (SPU1-H bzw. SPU1+HDU1)


Four different versions each of 161 and 201 had been available::
201/161D: Dual Pricing System (DPU1)
201/161DH: Dual Pricing + Half Dollar (DPU1 + HDU1)
201/161S: Single Pricing System (SPU1)
201/161SH: Single Pricing + Half Dollar (SPU1-H or SPU1+HDU1)

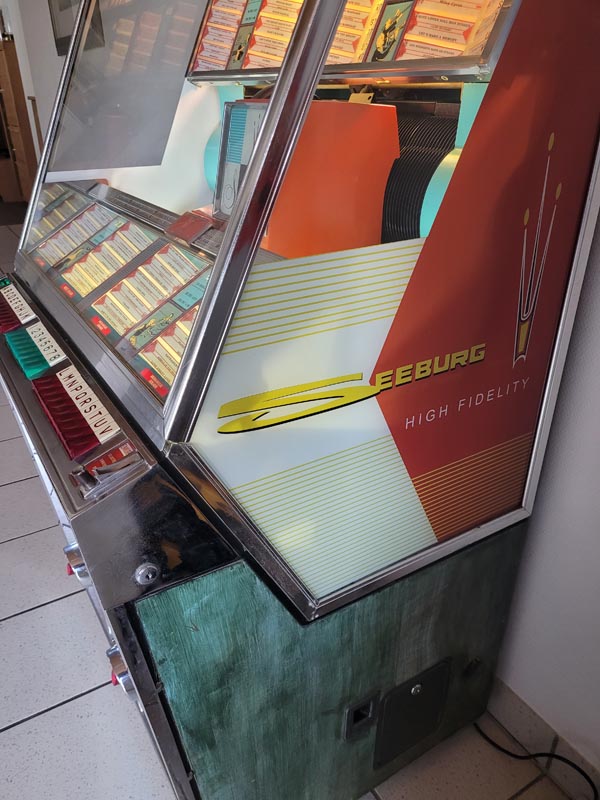

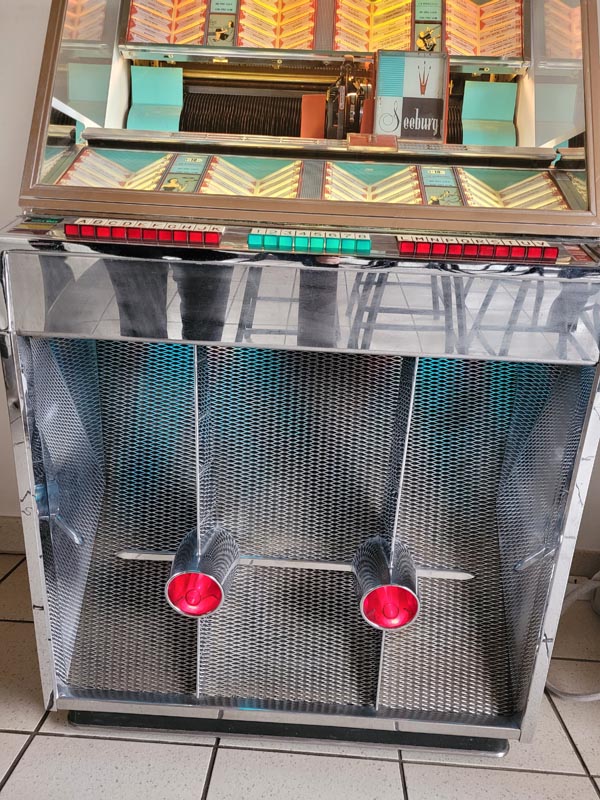

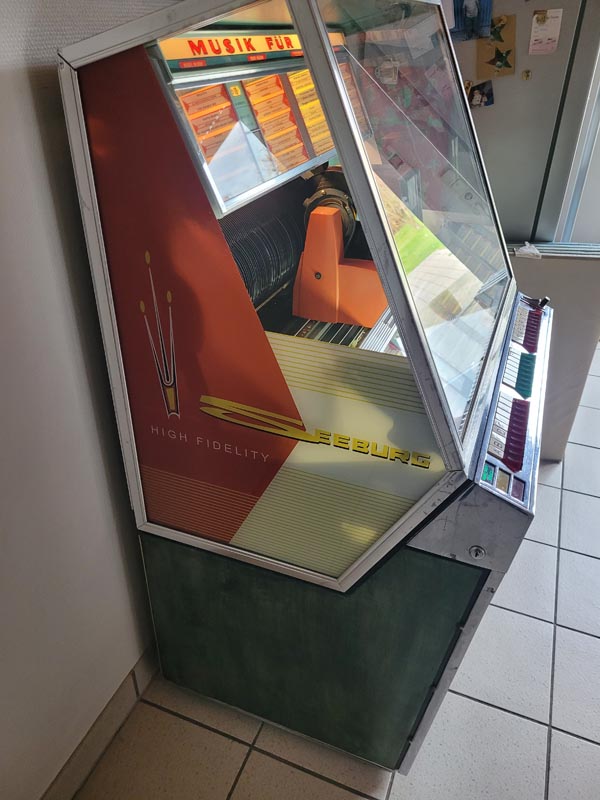

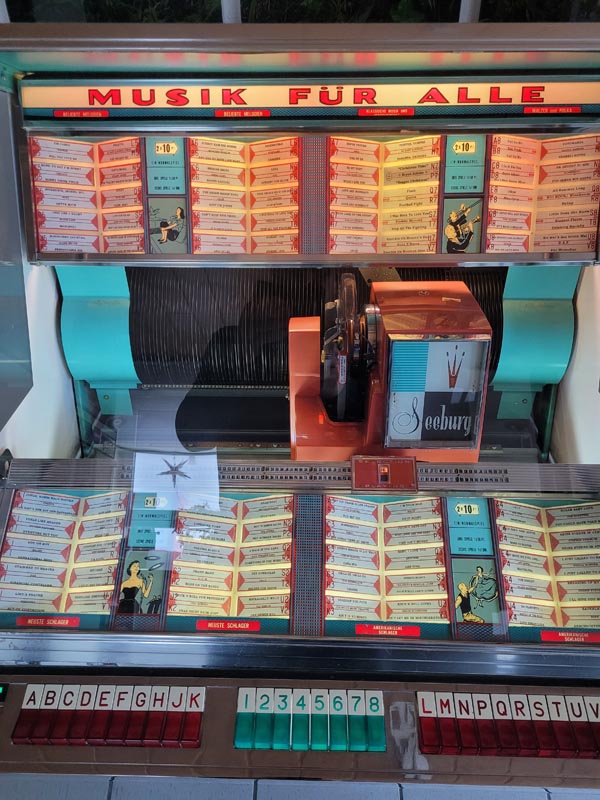

Seeburg 161
Model erhältlich in Standard und mit EP Funktion, erstes (Seeburg) Modell mit 160 Wahlmöglichkeiten
Produktionszahlen lt. Literatur: 7800

  Model available in standard version and with EP Feature, first (Seeburg) model with 160 selections
Production: Said to be ca. 7800


161 Standard



161 EP Feature

Sie haben zu diesem Modell ein Bild und können es uns für dieses Archiv zur Verfügung stellen?
Dann freuen wir uns über Ihre Zuschrift per email oder Post.
Bitte geben Sie an, ob wir Sie als Bildquelle mit email-Adresse und/oder Namen angeben sollen.



You've got a picture of this model which can be used in this Archive?
If so we would be glad to receive your email or letter.

Please specify if we shall mention your email address and/or name.



Seeburg 161






Seeburg 201
Model erhältlich in Standard und mit EP Funktion, 200 Wahlmöglichkeiten
Produktionszahlen lt. Literatur: 17800

  Model available in standard version and with EP Feature, 200 selections
Production: Said to be ca. 17800


201 Standard



201 EP Feature

Sie haben zu diesem Modell ein Bild und können es uns für dieses Archiv zur Verfügung stellen?
Dann freuen wir uns über Ihre Zuschrift per email oder Post.
Bitte geben Sie an, ob wir Sie als Bildquelle mit email-Adresse und/oder Namen angeben sollen.



You've got a picture of this model which can be used in this Archive?
If so we would be glad to receive your email or letter.

Please specify if we shall mention your email address and/or name.



201






Technische Daten - Specifications
  161 201 Gauselmann Melodie
Wahlen / Selections 160 200 160
Gehäuse / Cabinet Sliced Walnut Silver Fox
Lampen / Lamps Cabinet: 2 x TL 25W/28"/T12;
Fins: 2x GE #55
Record indicator: GE #12
Credit: 3x GE #55
Cabinet: 2 x TL 25W/28"/T12;
fFns: 3x GE #55
Record indicator: GE #12
Credit: 3x GE #55
Cabinet: 2 x TL 25W/28"/T12;
Fins: 2x GE #55
Record indicator: GE #12
Cedit: 3x GE #55
Verstärker / Amplifier HFMA-2: 12AX7 (3), 6BJ6, OA2 (2), 6L6GC (2), 5U4GB, 2050 (2), 6X4

HFMA-2: 12AX7 (3), 6BJ6, OA2 (2), 6L6GC (2), 5U4GB, 2050 (2), 6X4

HFMA-2: 12AX7 (3), 6BJ6, OA2 (2), 6L6GC (2), 5U4GB, 2050 (2), 6X4
>>> modified for use with ceramic cartridge
Netzteil / Power supply TSR6: 2x 2050, 6X4, 2x 0A2, 12AX7
Kreditgerät / Credit unit 161S: SPU1   |   161SH: SPU1-H or SPU1+HDU1
161D: DPU1   |   161DH: DPU1 + HDU1
201S: SPU1   |   201SH: SPU1-H or SPU1+HDU1
201D: DPU1   |   201DH: DPU1 + HDU1
161S: SPU1


Tormat Receiver TSR6
Tormat 160TM3 200TM3 160TM3
Electrical Selector TES161 TES221 TES161
Lautsprecher / Speaker
Mechanismus / Mechanism 160ST1 245ST7
Tonabnehmer / Cartridge Seeburg stereo magnetic cartridge with T-shaped needle Seeburg stereo magnetic cartridge with T-shaped needle Green Gauselmann ceramic cartridge

Sicherungen / Fuses 1x 5A MTH, 1x 2A MDL, 1x 3,2A, 1x 5A pigtail
Schlüssel / Key F313
Abmessungen / Size 30-1/2 x 55-3/4 x 26-1/2"
330 lbs
34-7/8 x 56-1/2 x 27"
374 lbs
30-1/2 x 55-3/4 x 26-1/2"
330 lbs
Zubehör / Accessories Wallbox 3W160, HD-3WU;
MRVC3
Extra speaker HFCV1-12
, HFCV2-8, HFCV3-8
Wallbox 3WA200, HD-3WU
MRVC3
Extra speaker HFCV1-12
, HFCV2-8, HFCV3-8

Besonderheiten / Features First jukebox with 160 selections and EP feature Last Seeburg with 200 selections and first one with EP feature



Gauselmann "Melodie"

Photos courtesy Hartmut
Gauselmann Melodie 161

Gauselmann Melodie 161

Gauselmann Melodie 161

Gauselmann Melodie 161






Lampenwechsel KD, 201, 161
Wechsel der Lampen in den zwei bzw. drei "Düsen" der Seeburg KD, 161 und 201

Antwort:
An den Stahlseilen am oberen Chromteil ziehen, dann die roten Kappen ca. 1 cm drehen und nach vorn herausnehmen.


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
