Marauder – Jetstar

Vertrieb über Seevend: Bogy

SX 100

SX 100 Marauder Bogy Seeburg Seevend

ESX100-H5

Fotos: Christian K.

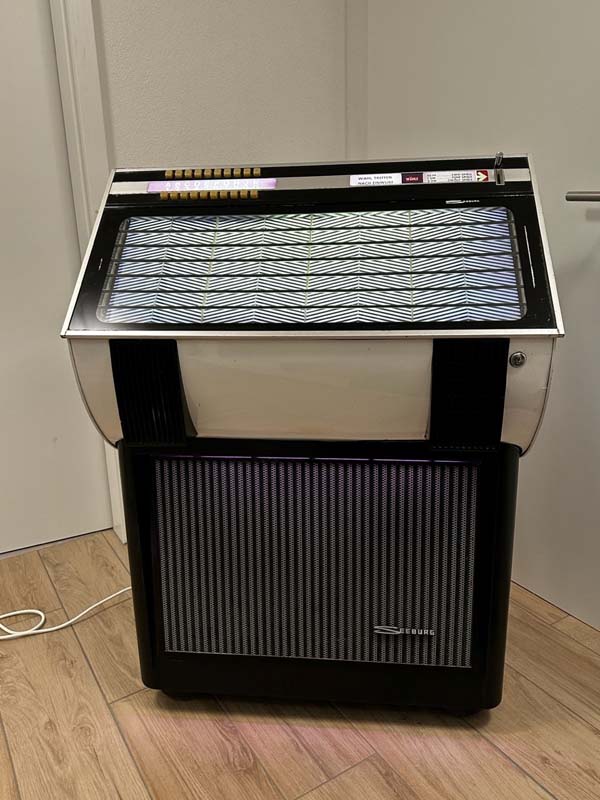

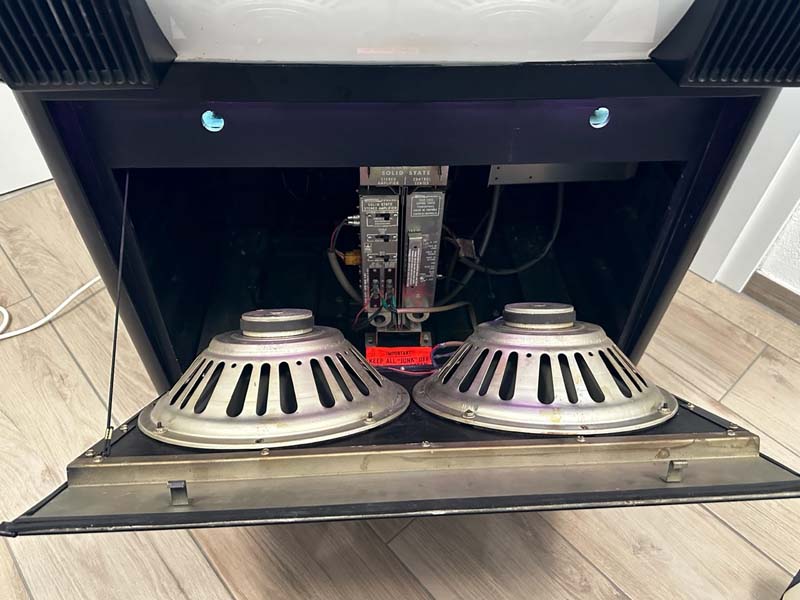

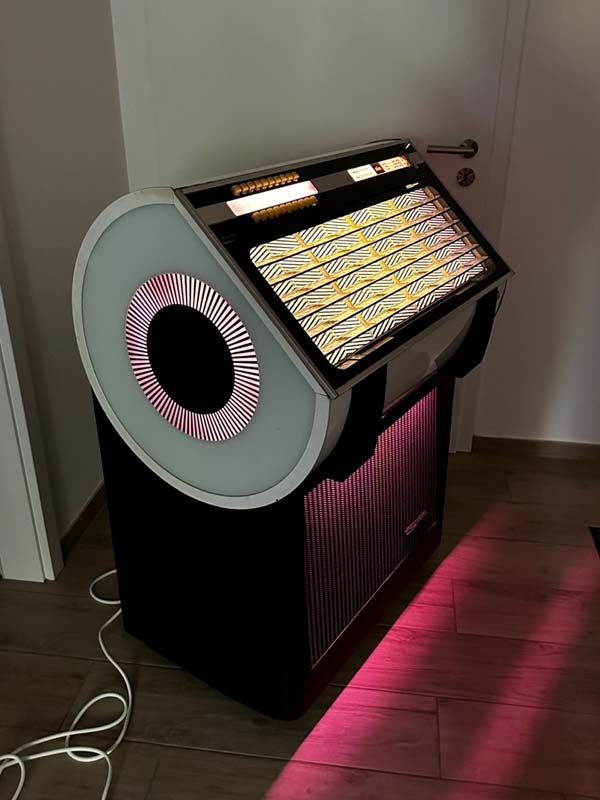

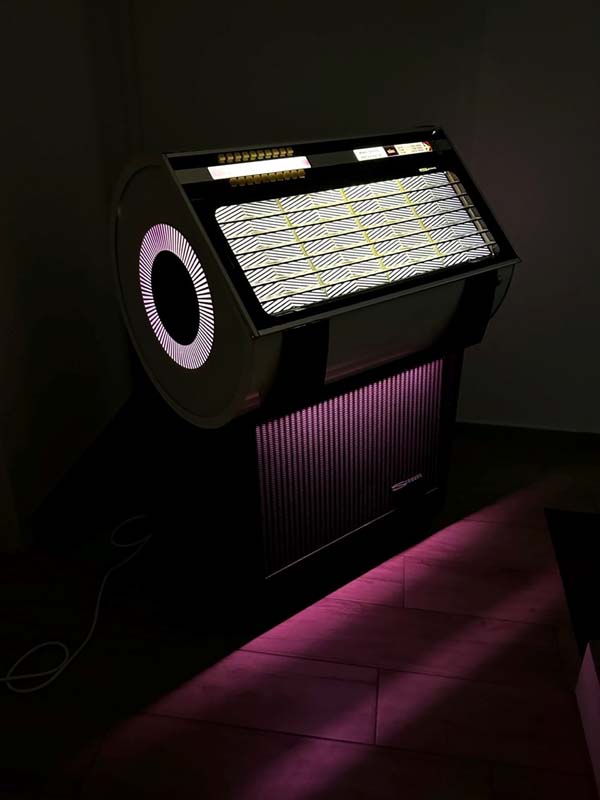

SX100 Marauder Seeburg Musikbox Jukebox Phonograph

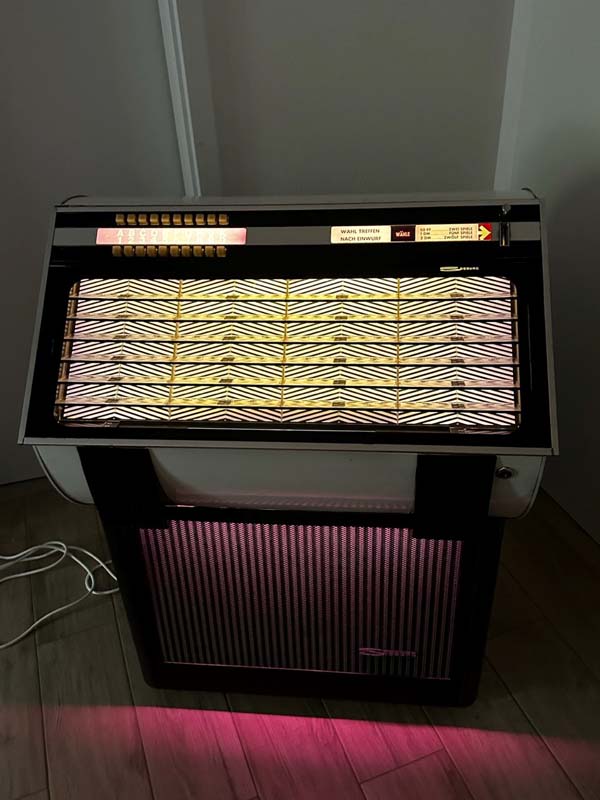

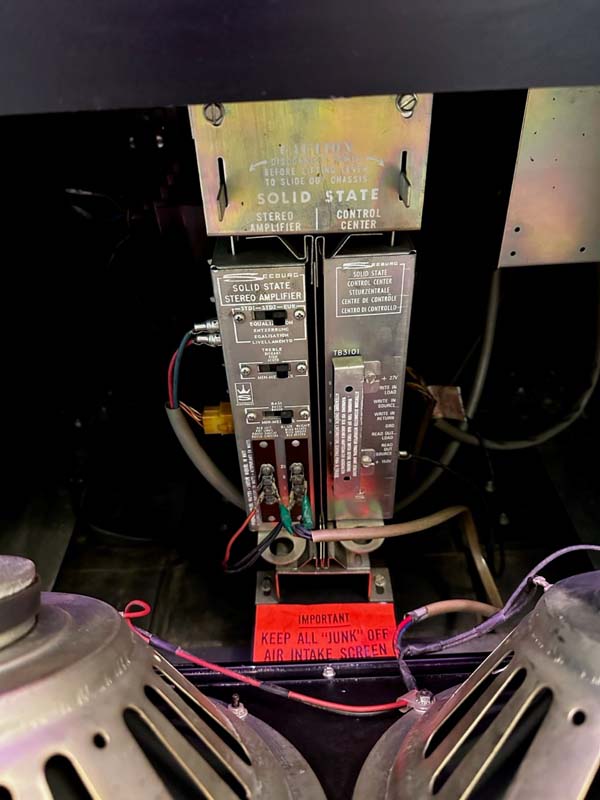

SX100 Marauder Seeburg Musikbox Jukebox Phonograph

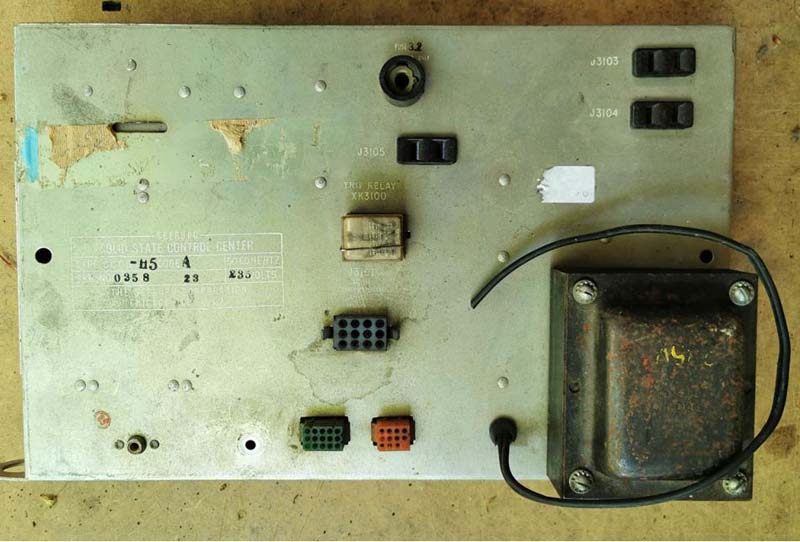

Netzteil SCC9 Supply

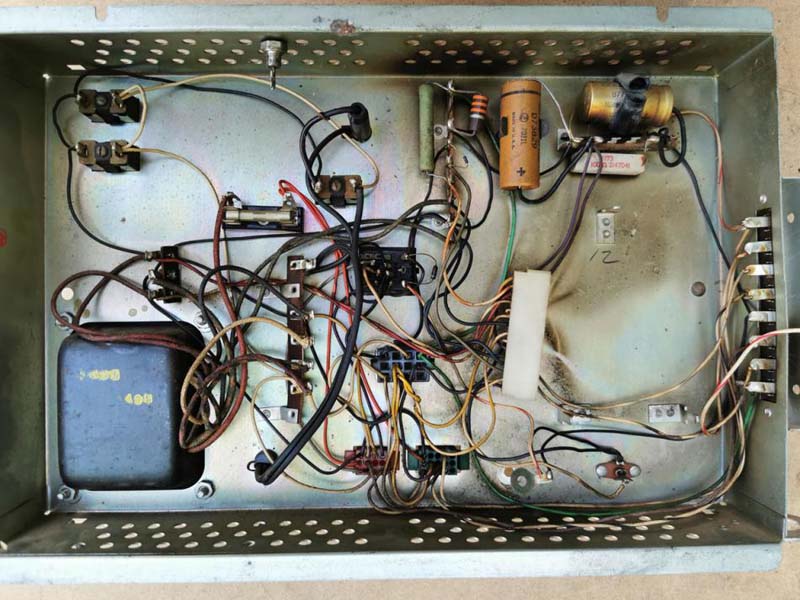

SCC9 SX100 Marauder Seeburg Musikbox Jukebox Phonograph

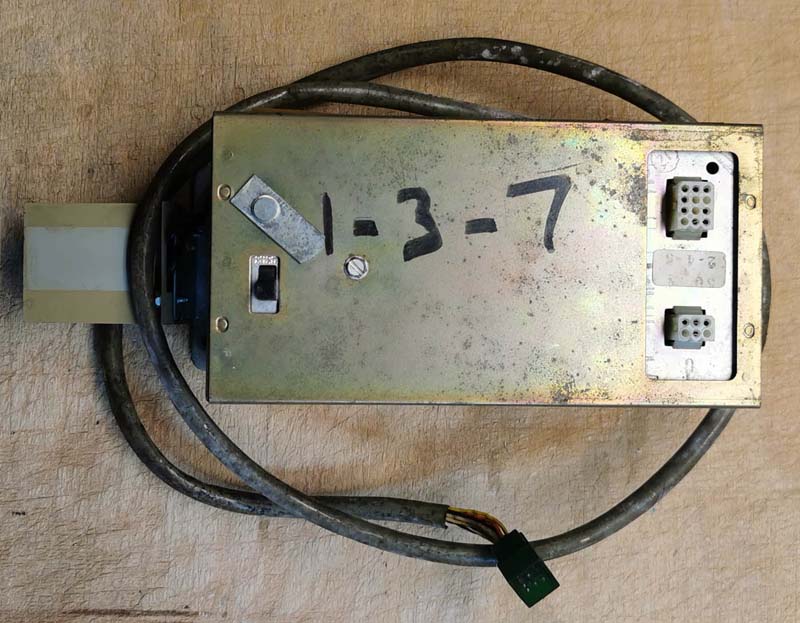

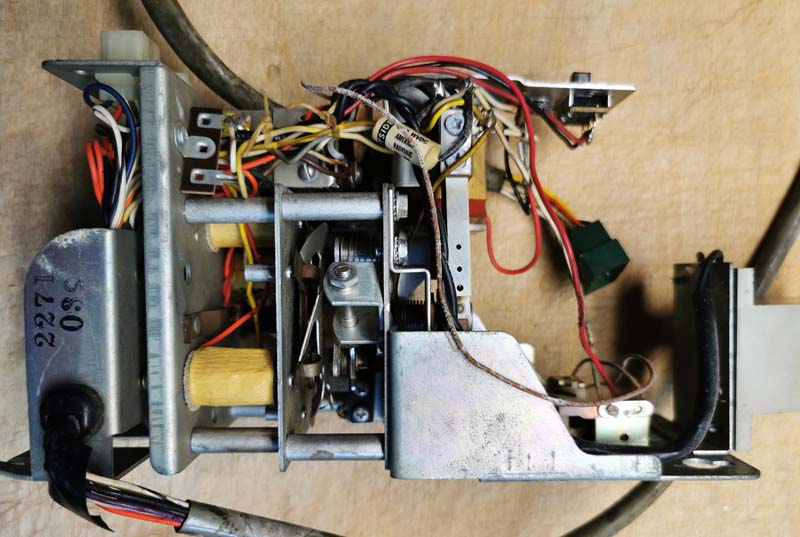

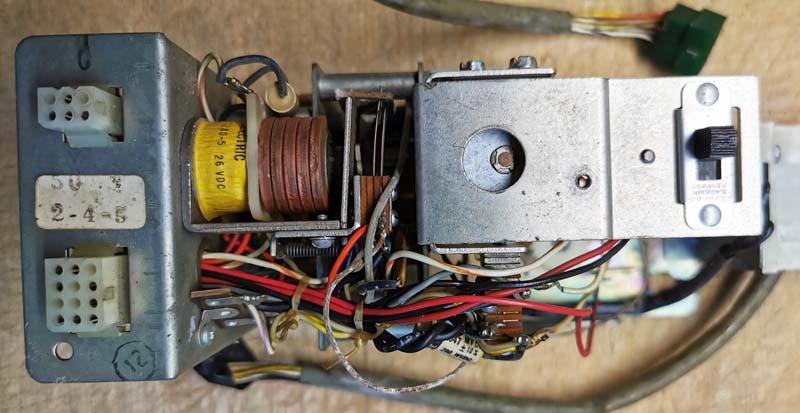

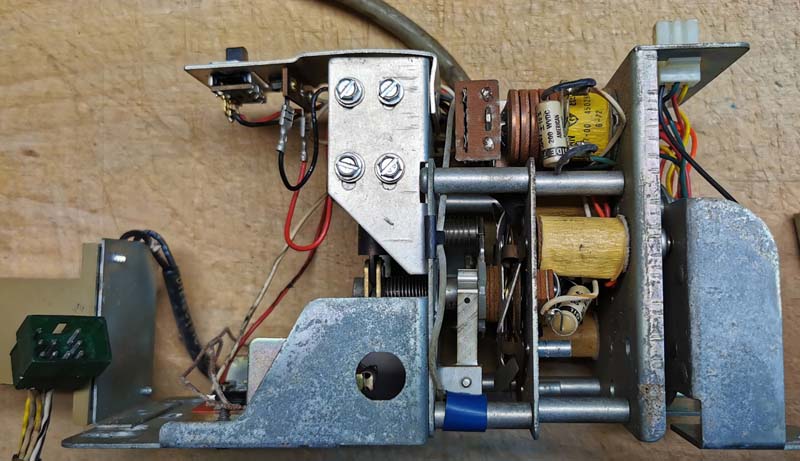

Single Pricing Unit SPU5-56

Standard Kreditgerät. Es wurde verwendet wenn keine besondere Preisgestaltung benötigt wurde. In den USA waren es 2 Spiele für einen Quarter (25c) und 5 Spiele für einen halben Dollar. Max. Kredit 6 Spiele.

Basic Single Pricing Unit. It got used where no special features were required. In the USA pricing was set to a Quarter (25c) for 2 plays and 5 plays for a Half Dollar. Max. credits up to 6 plays.

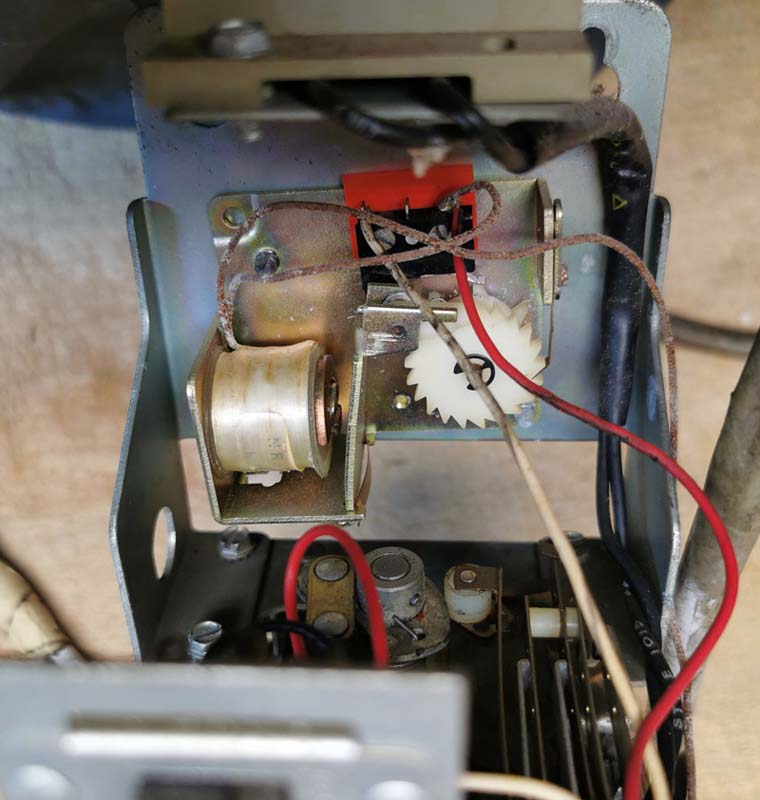

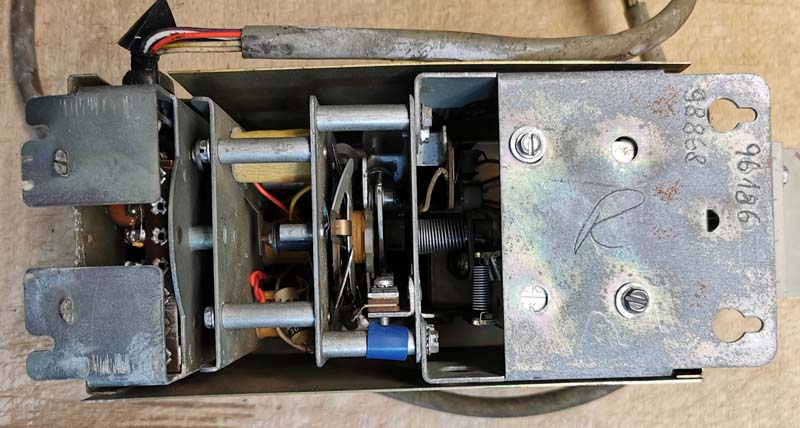

SPU5 Single Pricing Unit Seeburg Jukebox Phonograph

Single Pricing Unit SPU5-Y

Kreditgerät für 2 Spiele für einen Quarter und 5 Spiele für einen halben Dollar oder 2 Quarters. Dies war in den USA Standard in den SX100 Modellen. Die genaue Typenbezeichnung für die USA war SPU5-Y-129.
Das Kreditgerät konnte auch für andere Währungen verwendet werden, vorausgesetzt die maximale Kreditanzahl war 6. Z.B.
SPU5-X-281: 1/50L, 2/100 L, 5/2x 100 L

Single Pricing Unit for 2 plays per Quarters and 5 plays per Half Dollar or two Quarters. In USA this was standard in models SX100. The complete ID for USA was SPU5-Y-129.
This Single Pricing Unit could be used for foreign currencies as well as long as the maximum credits desired does not exceed 6. E.G.
SPU5-X-281: 1/50L, 2/100 L, 5/2x 100 L

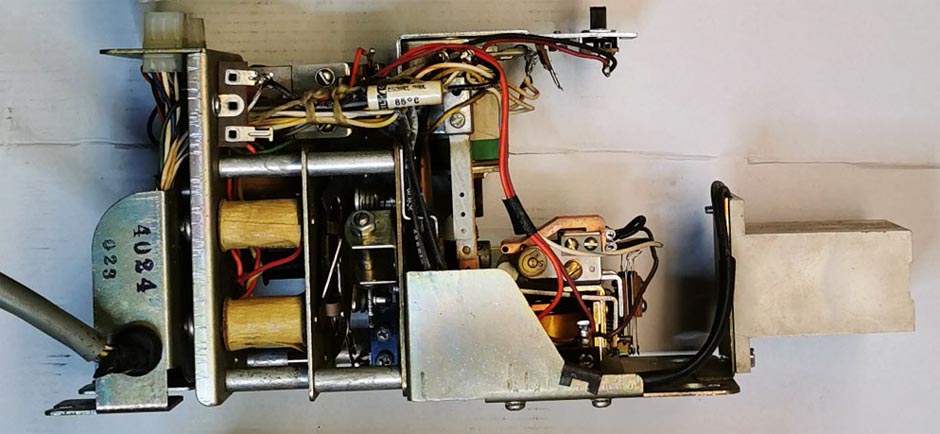

Single Pricing Unit SPU5-X

Maximaler Kredit bis 16. Viele Preisvariationen sind möglich. In the USA ist es ein Dime oder zwei Nickel (10c) für ein Spiel, 3 Spiele für einen Quarter und 7 Spiel für einen Halben Dollar. Einige Variationen sind auch für andere Länder möglich. Z.B. SPU5-X-290: 1/5 P., 3/10 P., 16/50 P. SPU5-X-162: 2/50 Pfg, 5/1 DM, 12/2 DM SPU5-X-155: 1/.5 Fr, 3/1 Fr., 8/2 Fr. SPU5-X-198: 2/1 Fr, 15/5 Fr. SPU5-X-319: 2/.25 G, 8/1 G SPU5-X-152: 2/50 ore, 2/1 Kr., 15/5 Kr.		Maximum credits up to 16. Many pricing combinations are possible. In the USA it is a Dime or two Nickels (10c) for one play, 3 plays for a Quarter and 7 plays for Half Dollar. Several variations are possible for different countries too. E.G. SPU5-X-290: 1/5 P., 3/10 P., 16/50 P. SPU5-X-162: 2/50 Pfg, 5/1 DM, 12/2 DM SPU5-X-155: 1/.5 Fr, 3/1 Fr., 8/2 Fr. SPU5-X-198: 2/1 Fr, 15/5 Fr. SPU5-X-319: 2/.25 G, 8/1 G SPU5-X-152: 2/50 ore, 2/1 Kr., 15/5 Kr.

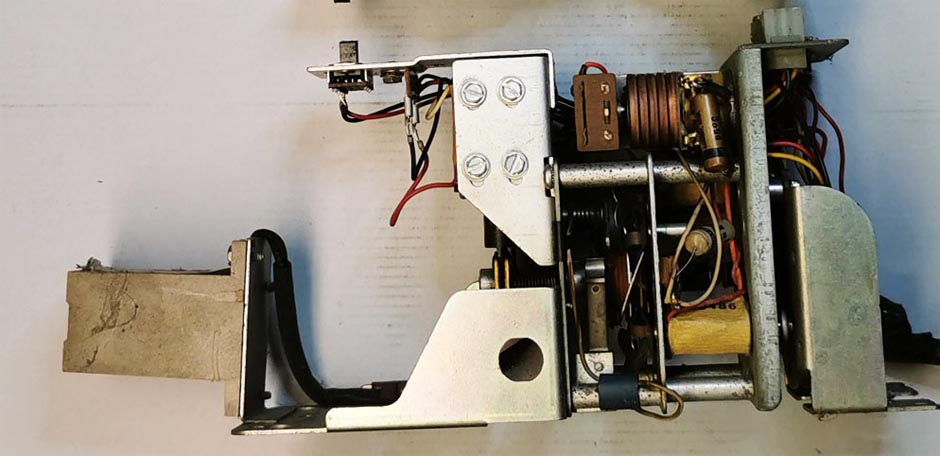

Single Pricing Unit SPU5-162

Standardkreditgerät für Deutschland.		Standard Single Pricing Unit for Germany.

Michael C. Wilson

Courtesy: Gert Almind

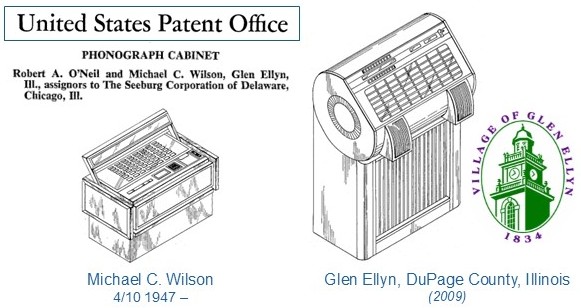

Michael C. Wilson Designer Seeburg Marauder Regency

Seeburg Jukeboxes im Archiv von Jukebox-World
Seeburg Marauder SX100 ••• ESX100 ••• ESX100-H5 ••• ESX100-5 (1972)	Copyright
auch S100-5, S100-H5, ES100-5, ES100-H5 100 Wahlmöglichkeiten, vorgestellt in 9/1967 E: der Präfix kennzeichnet die Export-Modelle H5: die Endung weist auf die Ausführung in 220V hin 5: die Endung weist auf die Ausführung in 50 Hz hin	also S100-5, S100-H5, ES100-5, ES100-H5 100 selections, introduced in 9/1967 E: The prefix marks the export versions H5: The suffix marks 220V versions. 5: The suffix marks 50 Hz versions.
Designer: Robert O'Neil & Michael C. Wilson, patent: D229,860 - filed 1972

Technische Daten - Specifications
Wahlen / Selections	100
Lampen / Lamps	Credit and record indicator: 1x GE #19+ + 2x GE #19; Cabinet: TL 19W/26"/T8 ( 2x); credit unit SPU5-X; SPU5-Y: GE #90
Verstärker / Amplifier	TSA9-56; Potentiometer: 2x 25 kOhm log
Netzteil / Power supply	SCC9; aux. RPSK-56 / RPSK-H5
Kreditgerät / Credit unit	SPU5-56; SPU5-X; SPU5-Y
Tormat	100TM7
Electrical Selector	TES 112-56
Lautsprecher / Speaker	2x low range 12"/5 Ohm; 2x high frequency
Mechanismus / Mechanism	145ST14
Tonabnehmer / Cartridge	Seeburg stereo cartridge with yellow needle
Sicherungen / Fuses	SCC: 60 Hz.: 15 A, 1.5A, 6.25A und 125mA / 50 Hz: 15 A, 1.5A, 3.2A und 125mA amplifier: 800 mA (60 Hz), 500 mA (50 Hz)
Schlüssel / Key	F 293
Abmessungen / Size	114 x 80 x 60 cm / 44.5 x 31.5 x 23.5"; 93 kg / 205 lbs
Zubehör / Accessories	Stepper SSU4K (60 Hz) / SSU4K-5 (50 Hz) / SSU4K-H5 (50 Hz); wallbox 3W100; PVCR 3; Extra speaker USC1K, TW1-8, TR1-8, TCI-8, EBWC2-12
Besonderheiten / Specialties	Also called "Marauder" In Germany distributed as "Jetstar" Red version: "Bogy" by Seevend
Damaliger Neupreis / Price back then	4490 DM
Patent	Cabinet design by Robert O'Neill and Michael C. Wilson, DES229860 - filed 1972
