Seeburg Jukeboxes im Archiv von Jukebox-World

Seeburg LS1   •••   LS2   •••   LS3 (1968 - 1970)

Copyright

LS = Large Speaker or Lighted speaker?

LS1 – Spectra (1968)

Exportmodell / Export version: ELS1-H5
160 Wahlmöglichkeiten
Vorgestellt: Oktober 1967
Neuheiten: Bedienfeld vertikal angeordnet, Lautsprecher auf Ohrhöhe
  160 Selections
Introduced: Oct 1967
New Feature: Selector panel in vertical order, speakers mounted at ear-level

Spectra LS1 Seeburg





LS2 – Gem (1969)

Exportmodell / Export version: ELS2-H5
160 Wahlmöglichkeiten / Selections


LS2 Gem Seeburg





LS3 – Apollo (1970)

Ausführungen als LS-310, LS-325, LS-325N:
Unterschiede in der Preisgestaltung für Single- oder Albumwahl
LS310: 10c = 1 Spiel,
LS325: 25c = 2 Spiele als Minimum (Two for a Quarter): Solange nicht 25 Cent eingeworfen wurden, werden keinen Wahlen zugelassen.
LS325N: 25c = 2 Spiele als Minimum (Two for a Quarter): Solange nicht 25 Cent eingeworfen wurden, werden keinen Wahlen zugelassen. Kredit kann sich aus 5-, 10 oder einer 25 Cent Münze zusammen setzen.
Exportmodell: ELS3-H5
160 Wahlmöglichkeiten


Available as LS-310, LS-325, LS-325N:
Differences in the pricing program for single or album selection
LS310: 10c play
LS325: Two for a Quarter. As long as 25c credit wasn't inserted, no selection is permitted.
LS325N: Pricing Unit permits "Two for a Quarter" with Nickel and Dime acceptance; Selections are not permitted until a minimum of 25 cents has been inserted.
Export version: ELS3-H5
160 Selections

Seeburg Apollo






Technische Daten - Specifications
  LS1 LS2 LS3
Wahlen / Selections 160 160 160
Gehäuse / Cabinet     High pressure laminate, wood grain, aluminium and chrome trim, aluminium grille finished in blue anodize
Lampen / Lamps Cabinet: TL 19W/30"/T8,  TL 30W/36"
Credit and indicator: 31x GE #19
Cabinet: TL 19W/24"/T8,  TL 30W/36"
Credit and indicator:: GE #19
Emblem: 130V/25W
Cabinet: TL 19W/30"/T8,  TL 30W/36"
Credit and indstruction: GE #1819
Indicator: GE #19; Emblem: 130V/25W

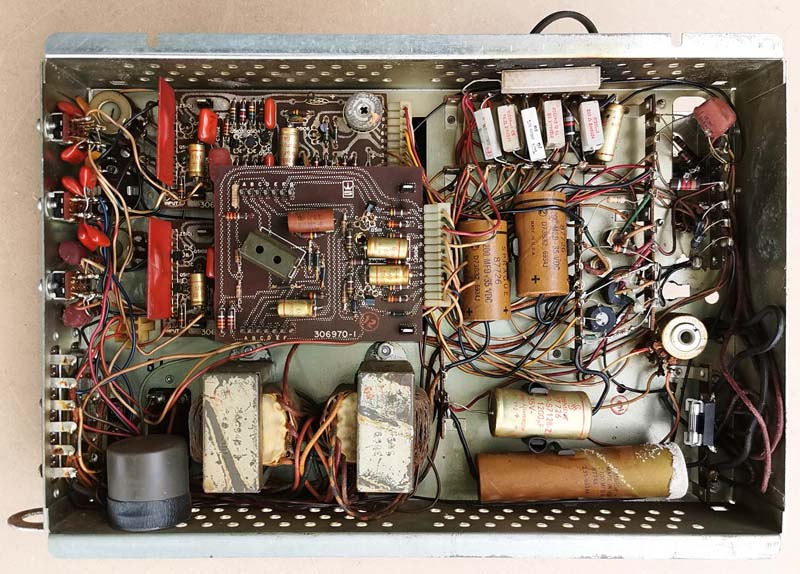

Verstärker / Amplifier TSA 6 TSA 7 TSA 8
Netzteil / Power supply SCC 7 SCC 8 DCC 1
Kreditgerät / Credit unit UDPU6 UDPU6 DTP1
Tormat 160TM5 160TM5 160TM7
Electrical Selector TES 1613 TES 1613 DES1
Lautsprecher / Speaker 2x 12" 5 Ohm low frequency
2x Tweeter 6x9"
2x Low 12" / 5 Ohm
2x Tweeter 6x9" 16 Ohm
2x Low 12" / 5 Ohm
2x Tweeter 6x9" 16 Ohm
Mechanismus / Mechanism 160ST17 160ST17 160ST19
Tonabnehmer / Cartridge Seeburg stereo cartridge with yellow needle by Pickering Seeburg stereo cartridge with yellow needle by Pickering Seeburg stereo cartridge with yellow needle by Pickering
Sicherungen / Fuses   SCC: 15A, 1.5A, 125mA
Amplifier  60Hz: 800 mA | 50Hz. 500 mA
SSAS: 2A;
Mechanism: 5A pigtail, 500mA pigtail
UDPU: 1.6A
115V Power Junction: 6.25A
235V Power Junction: 3.2A
Stepper: 3.2A
DCC: 15 A, 3,2A, 750mA and 125mA
Amplifier  60Hz: 800 mA | 50Hz. 500 mA
SSAS: 2A
Mechanism: 5A pigtail, 500mA pigtail
115V Power Junction: 6.25A
235V Power Junction: 3.2A


Schlüssel / Key F 205 F 205 F 205
Abmessungen / Size
(H x B x T / H x W x D)
142 x 102 x 68 cm; 184 kg
  140 x 102 x 71 cm; 180 kg
54 3/4 x 40 11/32 x 27 5/6"; 395 lbs
Zubehör / Accessories PSS1 Stepper Power Supply PSS1 Stepper Power Supply PVCR 3; Wallbox Digital Electronic Consolette DEC110, 125;
Digital Consolette Power Supply DCPS1K-56; DRIT1K-56
Extra speaker UCS1K, CA2, TW1-8, TR1-8, TC1-8, S10LT-3, EBWC2-12;
Besonderheiten / Features First model with sepakers at ear-level   First digital selection Seeburg jukebox



Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
