Wurlitzer 750 / 750E (1941)



Copyright

24 Wahlmöglichkeiten für Schellacks, einseitig abspielbar
Erste mit oberem Rundbogen gestaltete Musikbox
Kanadischer Lizenzbau durch
   - Siegel Distributing Co.: Seriennummer endet mit "C"
   - RCA Victor Co. Ltd.: Modell 750C


   24 selections, 78 rpm, plays one side only
First cathedral shaped jukebox
Also build in Canada under license by
   - Siegel Distributing Co.: The serial number ends with a "C"
   - RCA Victor Co. Ltd.: Model 750C


Wurlitzer 750

Wurlitzer 750


Bilder und Information: Axel Rosenberger

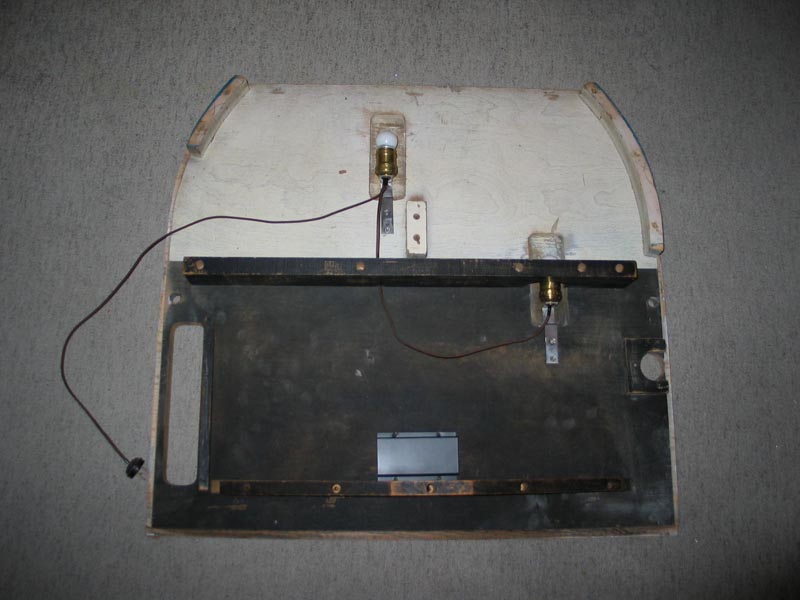

Obere Rückwand frühe Version: beleuchtet



 Upper backdoor early versions: Illuminated

Wurlitzer 750

Wurlitzer 750





Wurlitzer 750

Wurlitzer 750

Wurlitzer 750 E

Bilder und Information: Axel Rosenberger
Wurlitzer 750

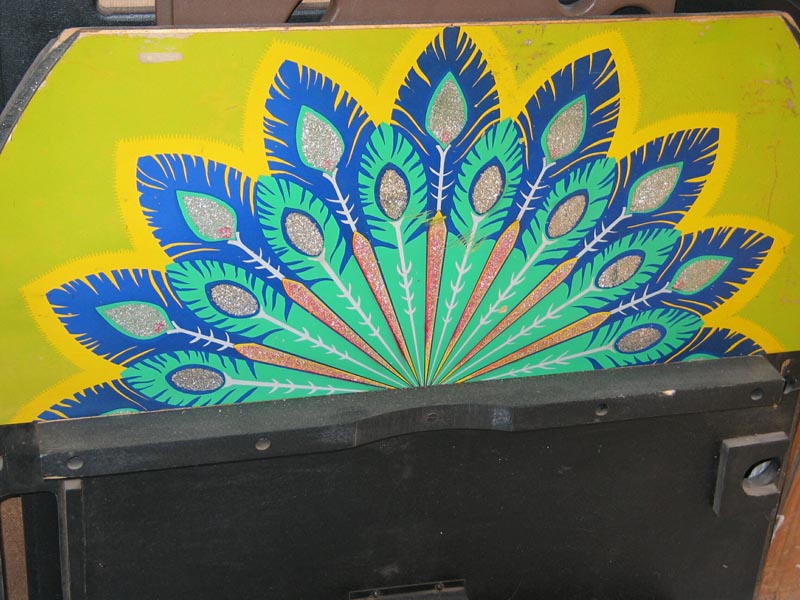

Obere Rückwand späte Version: unbeleuchtet

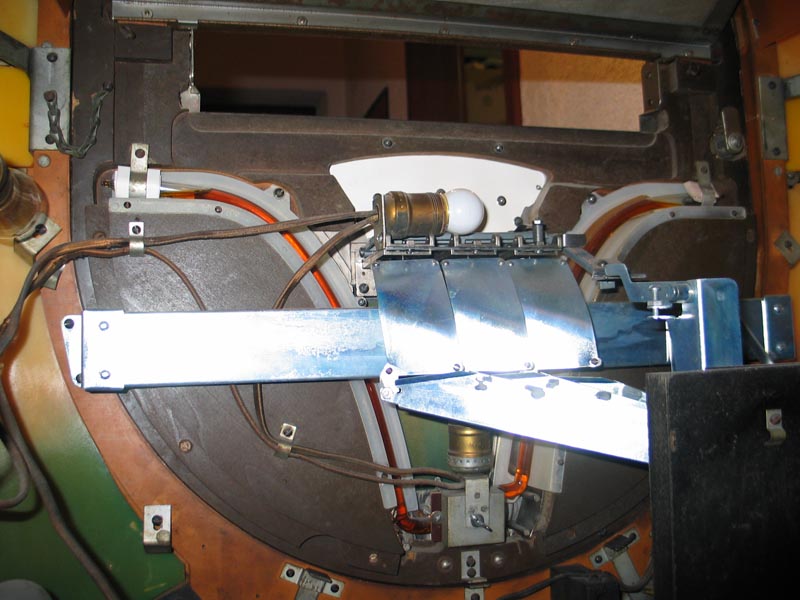

Lampe bei den Münzschiebern



 Upper backdoor later versions: Non-illuminated

Lamp at coin slides

Wurlitzer 750





Wurlitzer 750E
750E - frühe Version: elektrischer Selektor Kit 301A
750E - spätere Version: elektrischer Selektor Kit 130A

750E - early version: Electrical selector Kit 301A
750E - late version: Electrical selector Kit 130A

750E mit werksseitig eingebautem elektrischen Selektor Kit 130A
 Bilder und Information: Axel Rosenberger
 Wurlitzer 750






Technische Daten - Specifications
  750 750E
Wahlen / Selections 24 24
Lampen / Lamps

Selector: 5x 7.5W/115V frosted (above keyboard)
Upper grill light: 1x 7.5W/115V frosted (behind greenish pertinax in door)
Lower grill: 2x 15W/115V frosted
Side pilaster: 4x 15W/115V frosted
Upper pilaster: 3x 15W/115V frosted
Illuminated Background: 2x 7.5W/115V frosted (early versions)
Coin slide: 1x 7.5W/115V frosted
Note: Inside cabinet is a white stamp saying "15W frosted".

Selector: 5x 7.5W/115V frosted (above keyboard)
Upper grill light: 1x 7.5W/115V frosted (behind greenish pertinax in door)
Lower grill: 2x 15W/115V frosted
Side pilaster: 4x 15W/115V frosted
Upper pilaster: 3x 15W/115V frosted
Illuminated Background: 2x 7.5W/115V frosted (early versions)
Coin slide: 1x 7.5W/115V frosted
Note: Inside cabinet is a white stamp saying "15W frosted".
Verstärker / Amplifier 501 - valves 5Z3, 6L6G, 6SC7, 6J5 501 - valves 5Z3, 6L6G, 6SC7, 6J5
Netzteil / Junction box
Lautsprecher / Speaker
Tonabnehmer / Cartridge Osmium tipped permo point Osmium tipped permo point
Sicherungen / Fuses
Schlüssel / Key LF50 LF50
Gehäuse / Cabinet
Abmessungen / Size
Zubehör / Accessories Wallboxes 100, 115, 120, 123, 125, 430, 107, 111
Stepper 145
Stepreceiver 135 and accessory electr. selector 130 - with extra relay model 300 as well
Extra speaker: 39, 39A, 160, 200, 210, 220, 220A, 250, 250A, 350 / 350A
Booster Transformer: Kit #16
Microphone Kit 78
RVC Kit 26; Fader		 Wired: Wallboxes 100, 115, 120, 123, 125, 430, 107, 111
Wired: Stepper 145
Wireless: Stepreceiver 135 + Wireless Music Transmitter 306
Extra speaker: 420, 421, 425, 430 with Catalin Wallbox, 580 with built-in wallbox
Booster Transformer: Kit #16
Microphone Kit 78
RVC Kit 26;
Fader
Besonderheiten / Features After each coin the selection needed to be made - no credit storage With electrical selector, credits got stored
Damaliger Preis / Price back then US$ 349.50 US$ 379.50


Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit.
Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright.
