R.O.Wandboxen

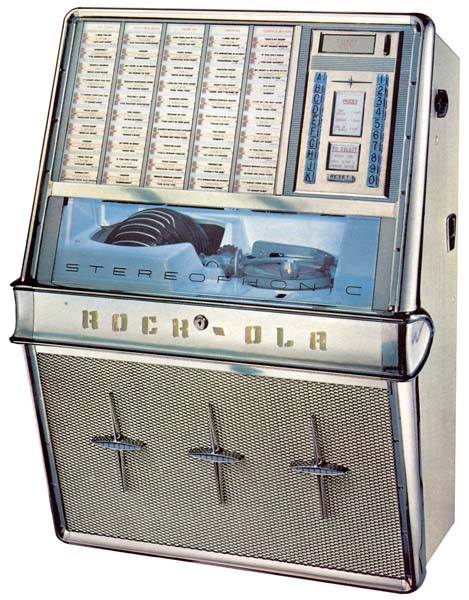

Rock-Ola 1484 (1960)
	Foto: Martin Desgranges

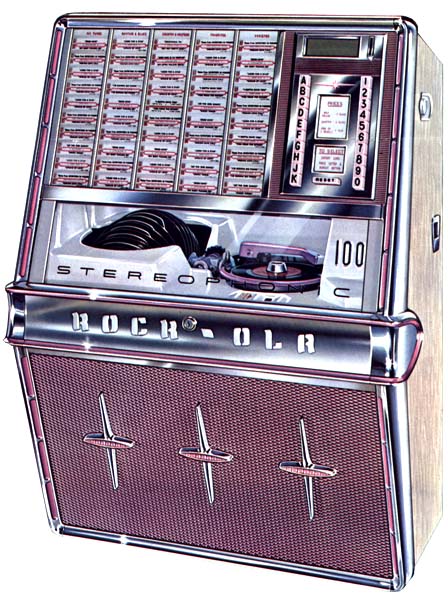

Rock-Ola 1494 (1961)
Vorgestellt - Introduced 9/1961

Rock-Ola 403 (1962) on original stand
Picture: Eli Abbott Foto: Frank Equipped for 45 rpm only

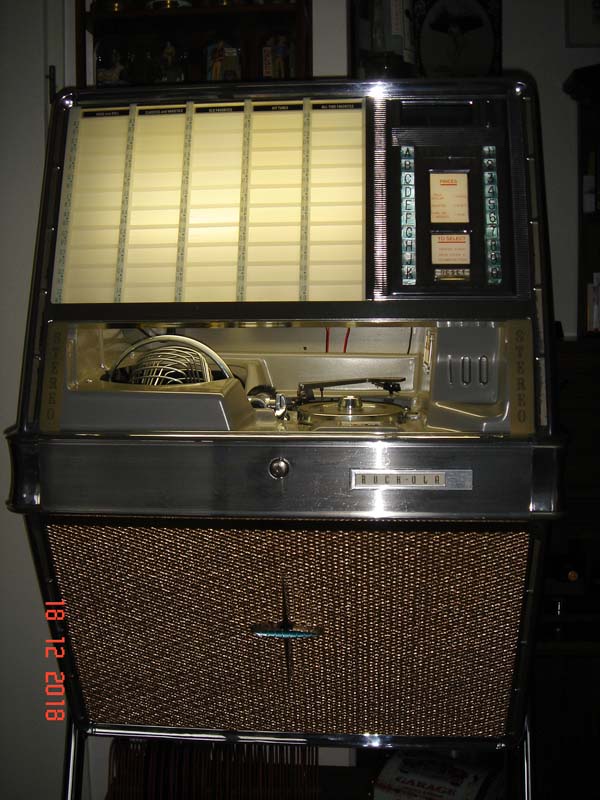

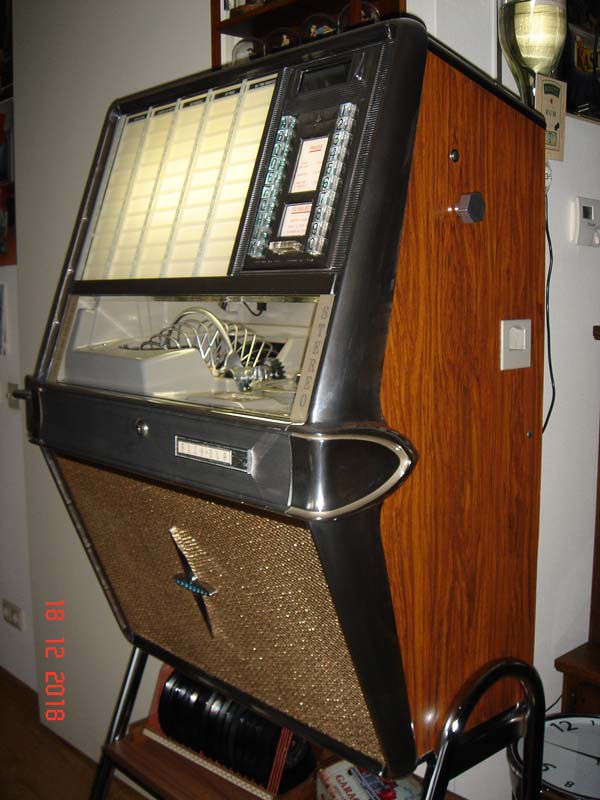

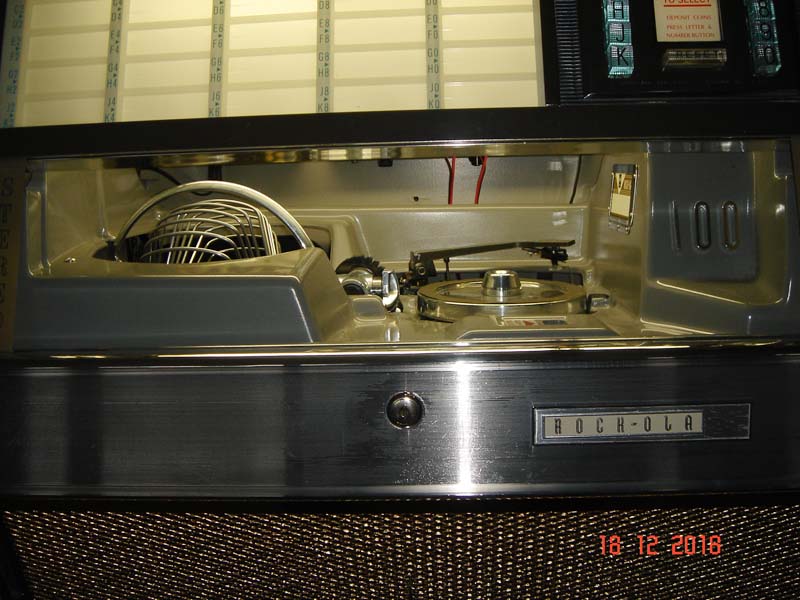

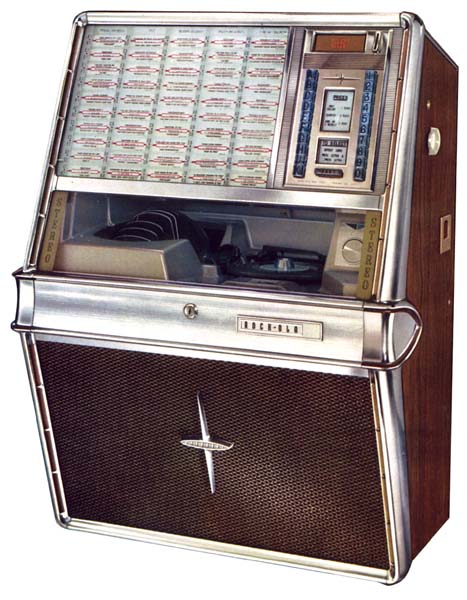

Rock-Ola 430 (1965)

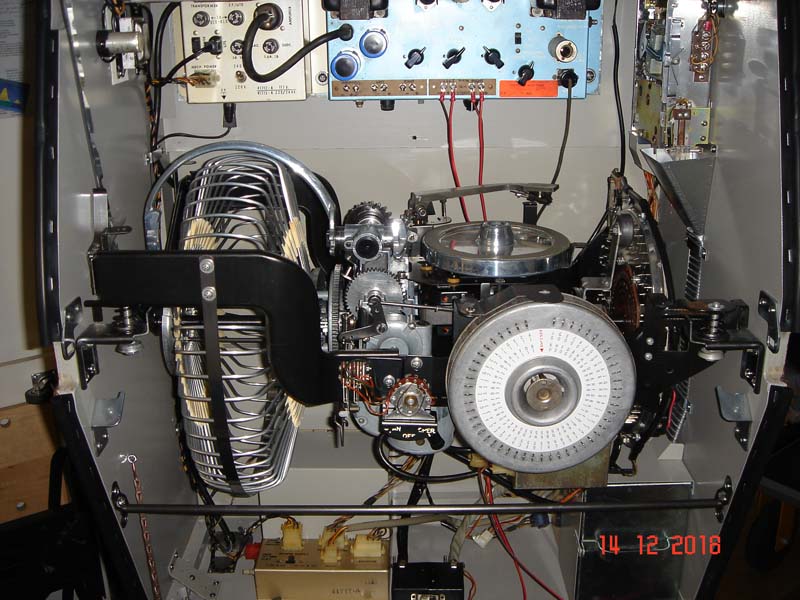

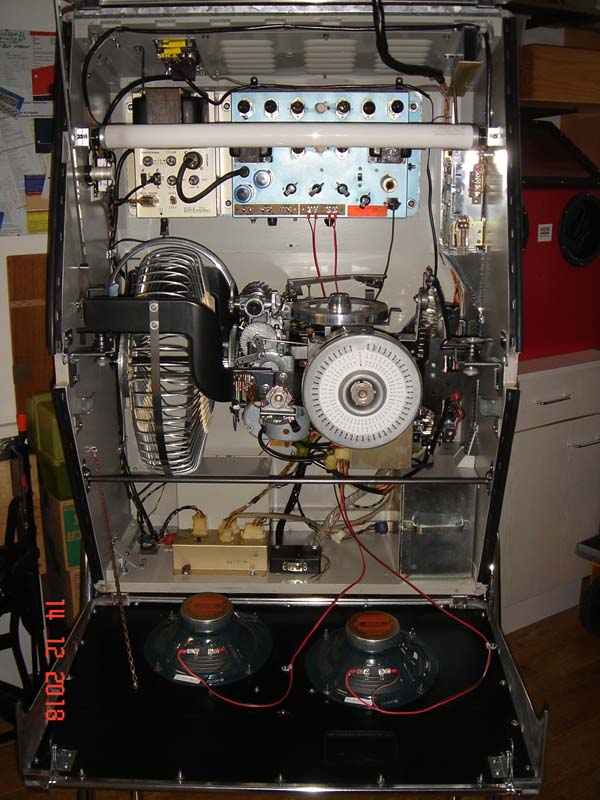

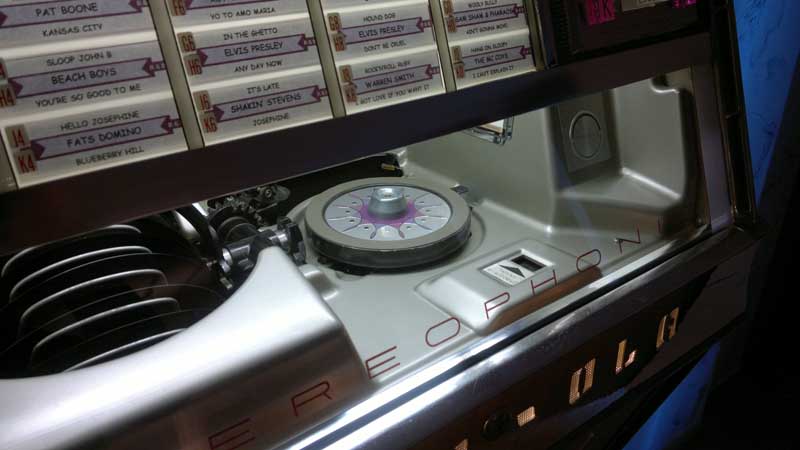

Restaurierte 430 auf Chromständer-Reproduktion - Restored 430 on reproduction stand Fotos: W. Dekker Intermix Assembly (33 and 45 rpm) - more photos click here. Photos courtesy of Marcel C.

Technische Daten - Specifications
	1484	1494	403	430
Wahlen / Selections	100	100	100	100
Lampen / Lamps	Cabinet: L 20W/24"/T12 Rock-Ola lettering 4x GE #44 Select window: GE #44	Cabinet: L 20W/24"/T12 Rock-Ola lettering 4x GE #44 Select window: GE #44	Cabinet: L 20W/24"/T12 Rock-Ola lettering 4x GE #44 Select window: GE #44	Cabinet: L 20W/24"/T12 Select window: GE #44
Verstärker / Amplifier	34725-A: 4x EL84/6BQ5, 2x 6CY7,´2x 12AT7, 12AU7 (blue)	36196-A (schematic 220V): 2x 12AT7, 12AU7, 2x 6CY7, 4x EL84/6BQ5 34725-A (schematic 117V): 2x 12AT7, 12AU7, 2x 6CY7, 4x EL84/6BQ5 34725-1A (number on amplifier): 2x 12AT7, 12AU7, 2x 6CY7, 4x EL84/6BQ5 (pink)	36196-A (schematic 220V): 2x 12AT7, 12AU7, 2x 6CY7, 4x EL84/6BQ5 34725-A (parts list): 2x 12AT7, 12AU7, 2x 6CY7, 4x EL84/6BQ5	41710-A: 12AT7 (2); 12AU7; EL84/6BQ5 (4); 6CY7 (2)
Netzteil / Power supply	220V: 34785-A 110V: 34730-A	220V: 34785-1A 110V: 34730-1A	220V: 34785-1A 110V: 34730-1A	41713-A
Kreditgerät / Credit unit	34735-A	34735-A	34735-A	41717-A
Kontollbox / Control box	34640-A	34640-A	34640-2A	40697-1
Lautsprecher / Speaker	2x Jensen 8" 16 Ohm	2x Jensen 8" 16 Ohm	2x Jensen 8" 16 Ohm	2x Jensen 8" 16 Ohm
Tonabnehmer / Cartridge	Astatic-15D with needle Astatic N-43 resp. Astatic 17 with needle Astatic N-41	Astatic-15D with needle Astatic N-43 resp. Astatic 17 with needle Astatic N-41	Astatic-15D with needle Astatic N-43 resp. Astatic 17 with needle Astatic N-41	Astatic-15D with needle Astatic N-43 resp. Astatic 17 with needle Astatic N-41
Sicherungen / Fuses	Amp: 1A; Power Supply: 1x 3A slo-blo, 2x 3A, 1x 1.6A slo-blo	Amp: 1A; Power Supply: 1x 3A slo-blo, 2x 3A, 1x 1.6A slo-blo	Amp: 1A; Power Supply: 1x 3A slo-blo, 2x 3A, 1x 1.6A slo-blo	Amp: 1x 1A Power Supply: 1x 3A slo-blo, 2x 3A, 1x 1.6A slo-blo
Farben / Colours	Cabinet: Blond with woodgraining pattern in light blue Mechanism cover: Light blue Keybord and frame: Light blue Grill: Anodized in blue Recess in chrome: Light blue Tone arm and TT: Light blue Amplifier, power supply: Light blue	Cabinet sides and top in blond with woodgraining pattern in light purple White: RAL 1015 or RAL 9001 off white Light purple: Sigma Contour Aqua-PU Satin tinted like VOICE OF COLOUR EUROPE shade PPG1169-3 Glacier Pearl Inside, bottom, back, backdoor panel, screens for ventilation in White: RAL 1015 or RAL 9001 off white Light purple: Sigma Contour Aqua-PU Satin tinted like VOICE OF COLOUR EUROPE shade PPG1169-3 Glacier Pearl Mechanism cover: Light purple Keybord and frame: Light purple Grill: Anodized in purple Recess in chrome: Light purple Tone arm and TT: Light purple Amplifier, power supply, stepper: Light purple	Cabinet: Black	Cabinet: Black or walnut
Schlüssel / Key	F-486	F-486	F-486	F-486
Abmessungen / Size	70 x 46 x 97 cm; 75 kg	70 x 46 x 97 cm; 75 kg	70 x 46 x 97 cm; 75 kg	70 x 46 x 97 cm; 75 kg
Zubehör / Accessories	Stepper 1744 Wallbox 1554, 1556; Bracket for wall mount and chrome stand available Stereo-Twin: 1622, 1623 Wall Box Bar Bracket 1541 Reverba-Sound Amp & Reverbaration Unit 1964* (brochure mentions Reverba Sound Kit Model 1468) Reverba Sound Remote Control	Stepper 1744 Wallbox 1554, 1556; Bracket for wall mount and chrome stand available Stereo-Twin: 1622, 1623 Wall Box Bar Bracket 1541 Reverba-Sound Amp & Reverbaration Unit 1964 Reverba Sound Remote Control	Stepper 1744 Wallbox 1554, 1556; Bracket for wall mount and chrome stand available Stereo-Twin: 1622, 1623 Wall Box Bar Bracket 1541	Stepper 1744 Wallbox 1554, 1556 Bracket for wall mount and chrome stand available 1631: Stereo Twins Wall Box Bar Bracket 1541
Besonderheiten / Features				USA: Equipped for Mech-O-Matic 33-1/3 / 45 rpm Europe: Often equipped for 45 rpm only
Preis / Price 1962		3850 DM (Phoenix Apparate, D)		3750 DM

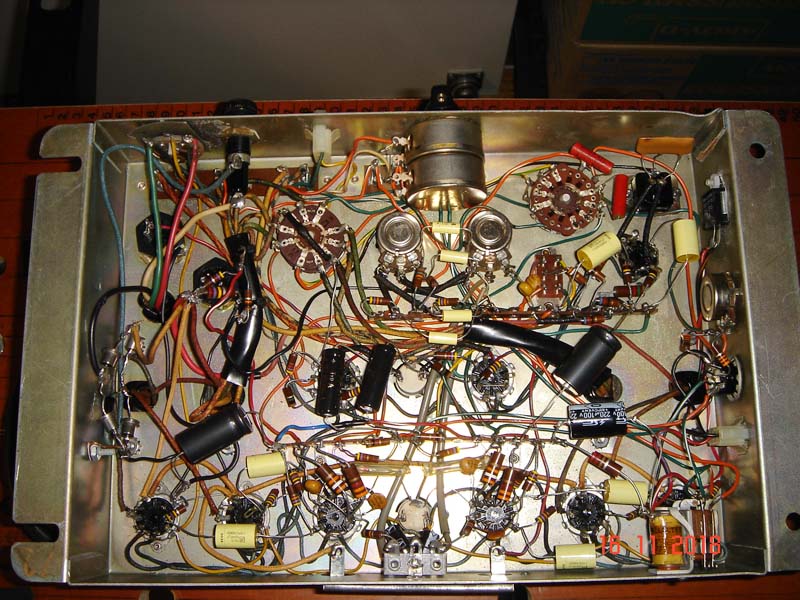

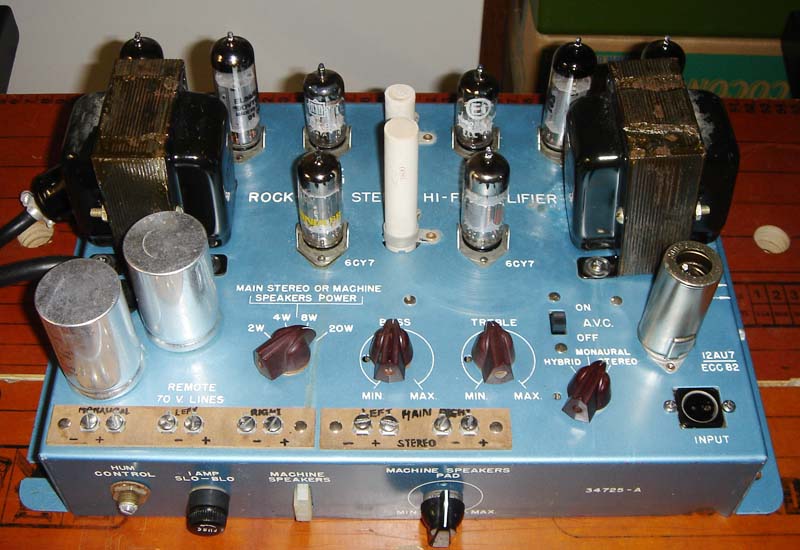

Verstärker 34725-A für Rock-Ola 1484 - Amplifier
Bilder: Wilhelm D.

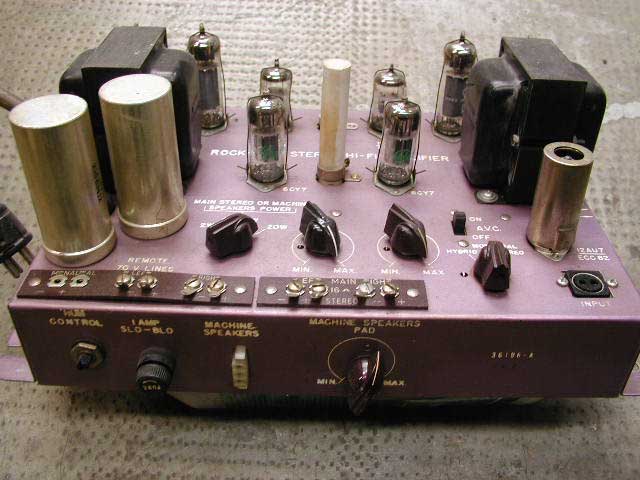

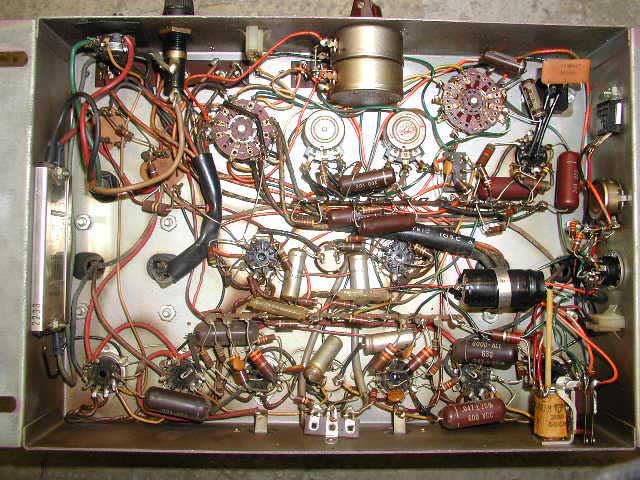

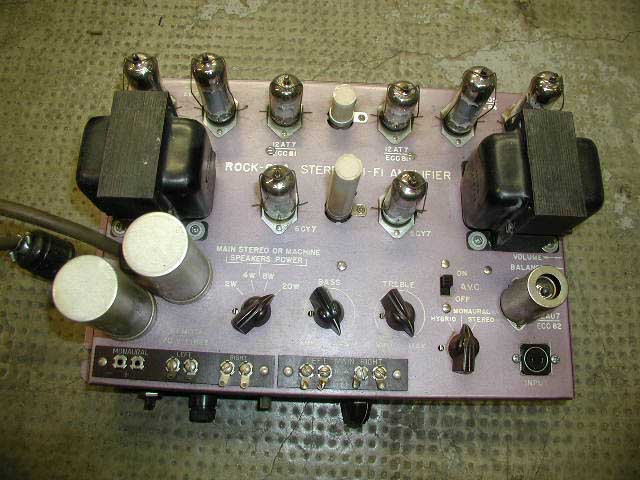

Verstärker 36196-A für Rock-Ola 1494 und 403 - Amplifier
Bilder: Igor

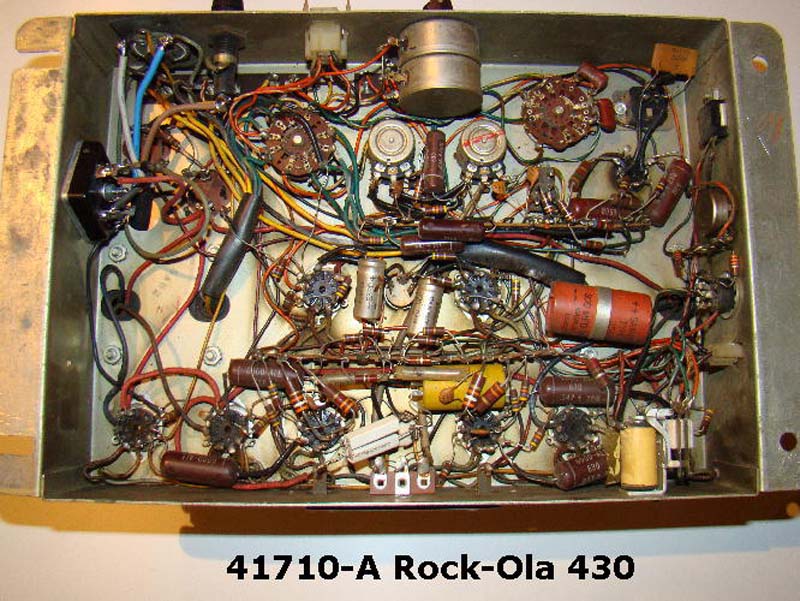

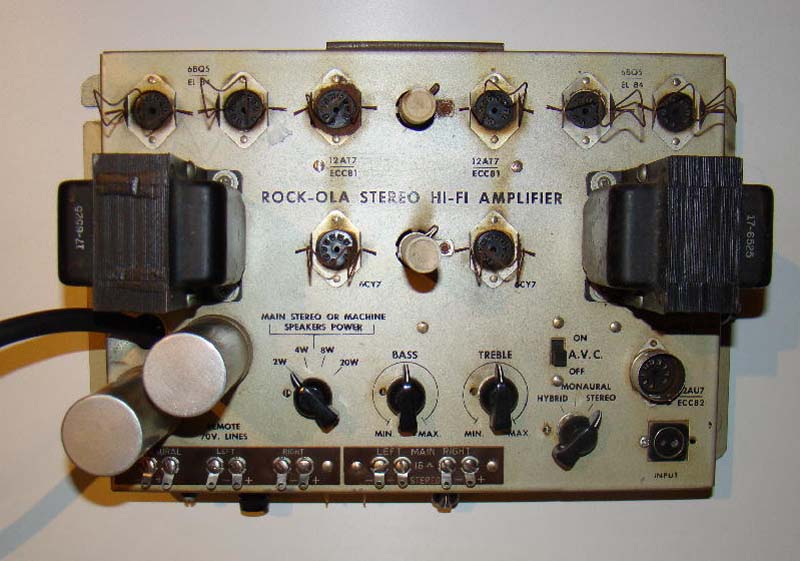

Verstärker 41710-A für Rock-Ola 430 - Amplifier
Bilder: B&K

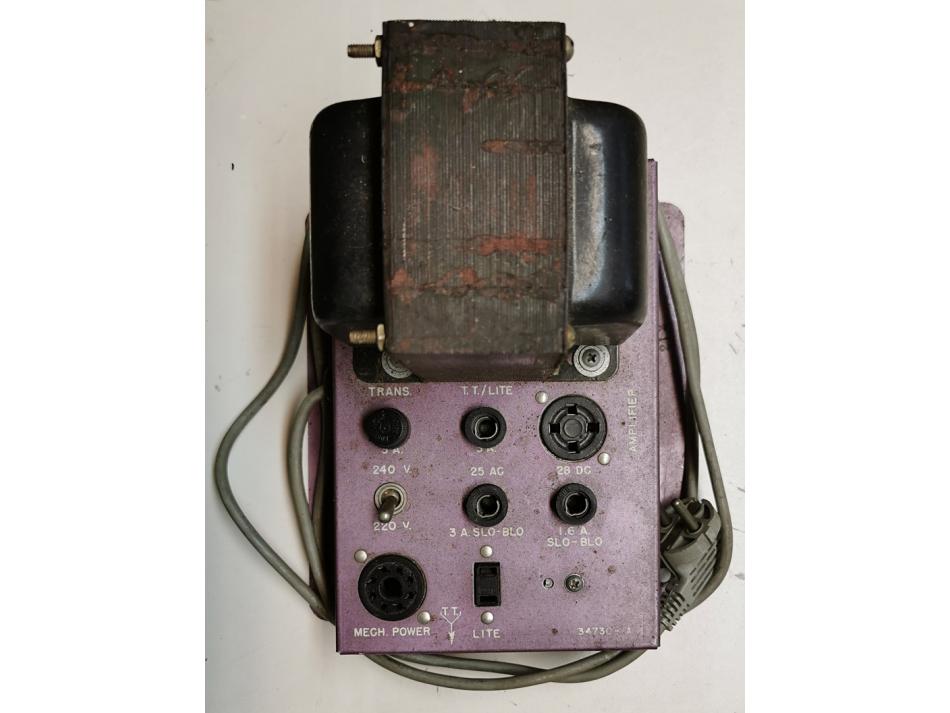

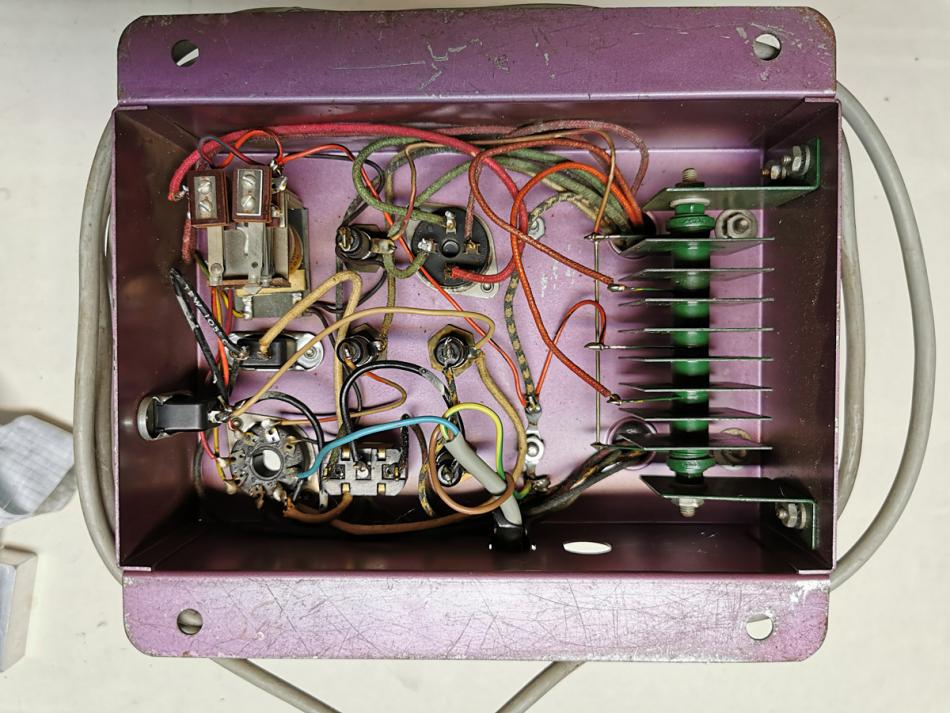

Netzteil 34730-A für Rock-Ola 1494 und 403 - Power Supply


Anschluß Beleuchtung des Schriftzugs Rock-Ola Wandboxen (außer 1464)		Connection of lights for lettering ROCK-OLA in wallmount models (except 1464)
Frage: wo wird der beleuchtete Rock-Ola Schriftzug in der Mitte der Front der Rock-Olas 403, 1484 und 1494 angeschlossen? Antwort: Laut Schaltplan sind die 4 Lämpchen am blauen Draht, der zur "Wähle" Lampe (GE #44) führt, angeschlossen. Das sind 6,3 Volt, die über einen 8-poligen runden Stecker vom Netzteil zum Kreditwerk und dort weiter über einen 12-poligen Stecker zur Tastatur geführt werden. Die Verbindung erfolgt über eine sog. Messerklemme - Knife Connector - über den ein Schutzschlauch geschoben wird. Hinweis: die Beleuchtung der Schrift ist natürlich nicht an einem Kontakt der Tastatur angeschlossen, die Steckverbindung befindet sich jedoch im Bereich der Tastatur.		Question: Where does the illuminated lettering ROCK-OLA in the center of the front of models 403, 1484 and 1494 connected? Answer: According to the circuit diagram, the four miniature lamps are connected to the blue wire that leads to the "Select" lamp (GE #44). This is 6.3 volts, which is routed from the power supply to the credit unit via an 8-pin round plug and then on to the keypad via a 12-pin plug. The connection is made via a so-called knife connector, which has a protective tube. Note: The illumination of the lettering font is of course not connected to a contact on the keyboard, but the plug connection is located in the area of the keyboard.
Die Angaben haben keinen Anspruch auf Vollständigkeit oder Richtigkeit. Bei den (importierten) Boxen können im Laufe der Jahre durchaus Veränderungen vorgenommen worden sein. Copyright. <<< zurück zur Archiv-Übersicht
